Barcodes (Pharmacode)

目的

課題は、単一のPharmacodeバーコードを検出し認識することです。

入力

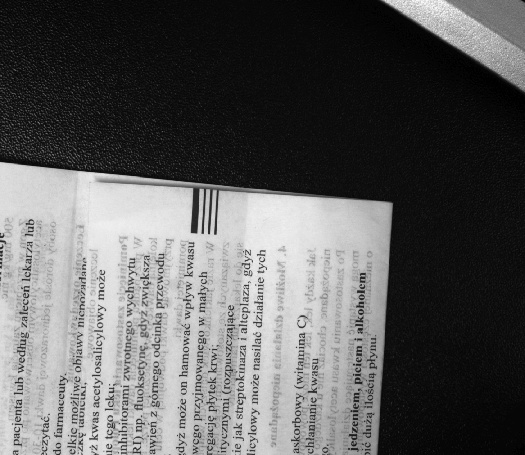

Pharmacodeバーコードを含む画像。バーコードの位置は可変です。

出力

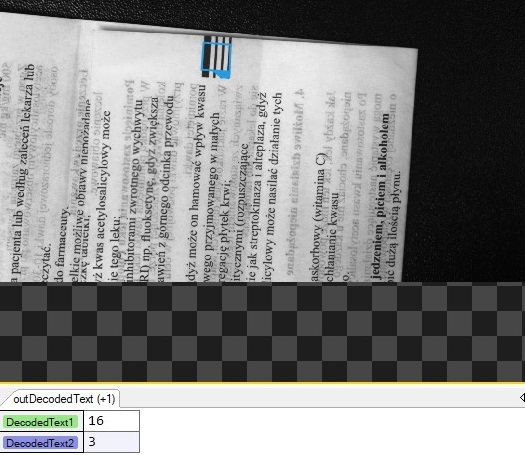

検出されたバーコードとデコードされたテキスト。

ヒント

接続のラベル付けについては こちらを参照ください。

Solution (AVS)

  1. Workspace ExplorerでExamplesワークスペースを開き、フィルムストリップウィンドウでBarcode_Pharmacodeデータセットを選択します。そして、ImageチャンネルをACQUIREセクションにドラッグします。
  2. バーコードを検出し認識するために、ReadSingleBarcodeフィルターを追加します。
  3. inBarcodeFormatパラメータをPharmacodeに設定します。
  4. 新しいプレビュウウィンドウでデコードされたテキストを表示します。
  5. RecognizeBarcodeフィルターを追加し、Pharmacodeの反転バージョンを読み取ります。そのinImageをReadFilmstripの出力に接続し、inBarcodePositionをReadSingleBarcodeのoutBarcode.Positionに接続します。
  6. inBarcodeFormatパラメータをPharmacodeInversedに設定します。
  7. inScanWidthを10に設定します。
  8. プレビュウウィンドウでデコードされたテキストを表示します。

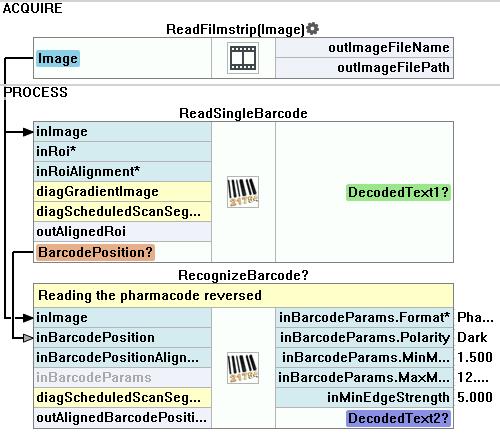

マクロフィルタ メイン

使用したフィルタ

アイコン 名前 説明
ReadSingleBarcode 典型的なバーコード読み取りアプリケーション向けの簡単なオールインワンソリューションとして使用されます。
RecognizeBarcode バーコード検出フィルターの後に最もよく使用されます。
