Brick destroy (Game)

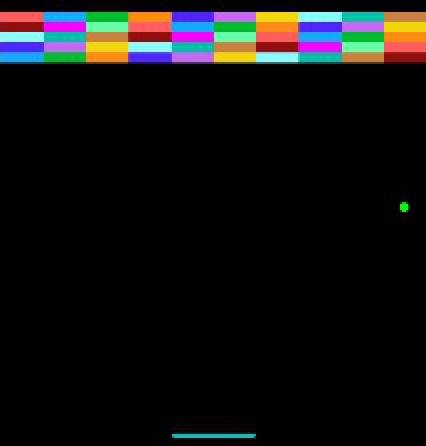

このアプリケーションの目的は、ユーザーとアプリケーションの相互作用の可能性を、ユーザー入力フィルターによって示すことと、 領域解析ツールおよび画像描画フィルターで動的なHMI（Human Machine Interface）を作成する方法を紹介することです。このために、シンプルなゲーム「Brick Destroy」が作成されました。ぜひ、このアプリケーションをご覧ください。

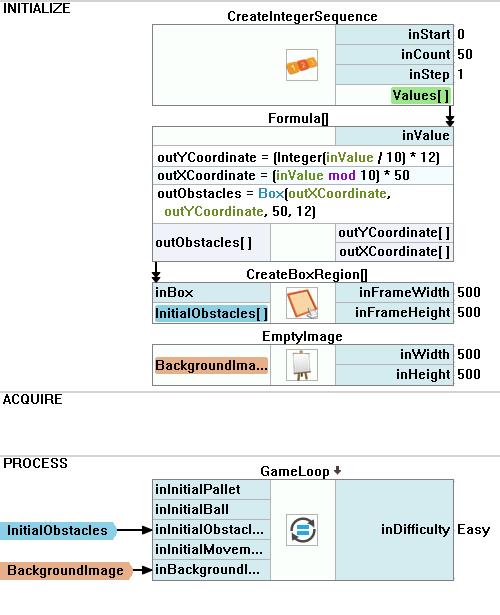

マクロフィルタ メイン

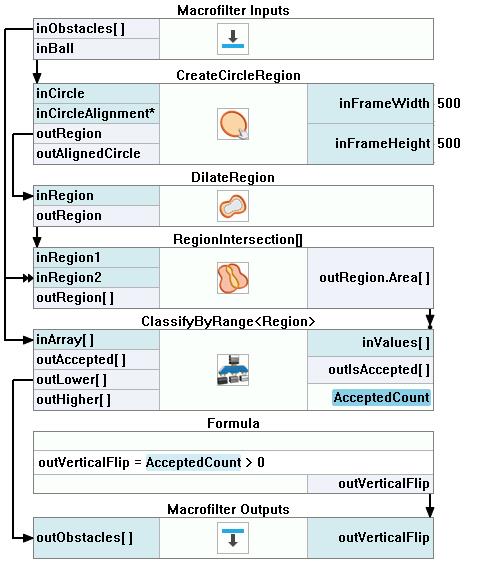

マクロフィルタ ObstaclesCollisions

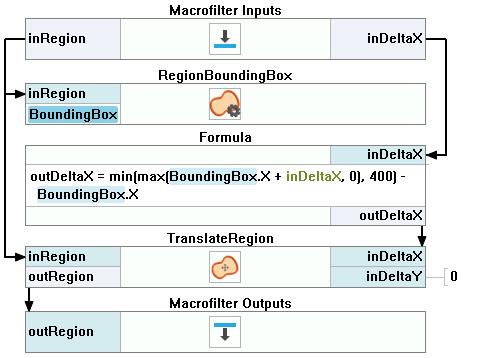

マクロフィルタ MovePalletWithClipping

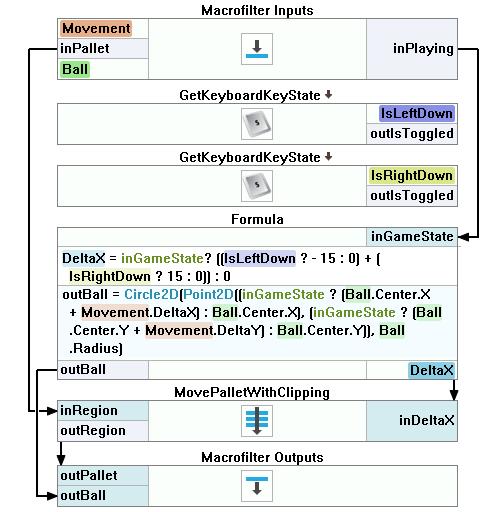

マクロフィルタ HandleMovement

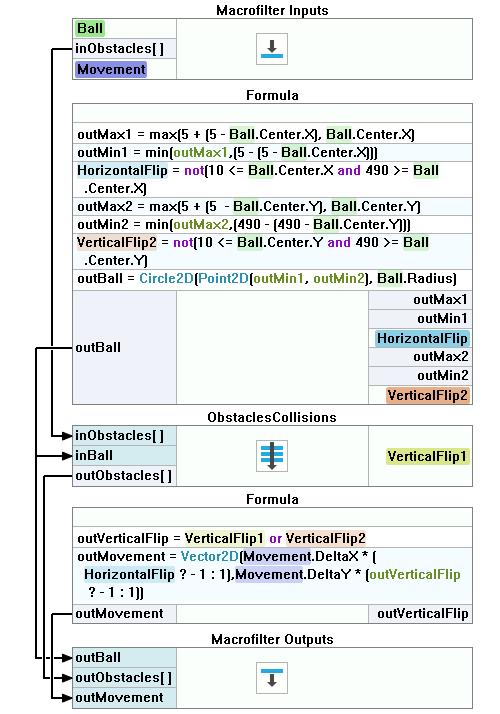

マクロフィルタ HandleCollisions

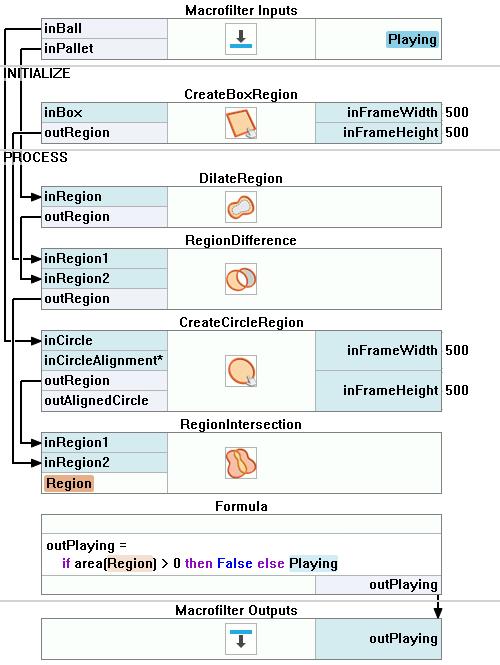

マクロフィルタ CheckForFailure

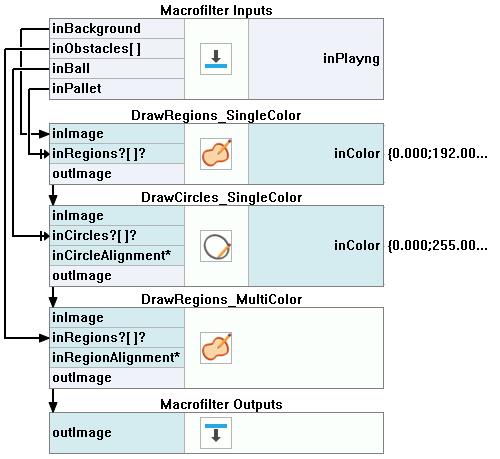

マクロフィルタ DrawScene(True)

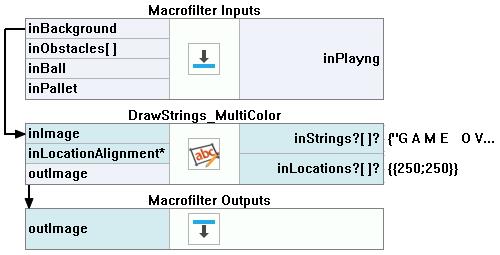

マクロフィルタ DrawScene(False)

マクロフィルタ GameLoop

使用したフィルタ

アイコン 名前 説明
CreateBoxRegion 指定されたボックスに対応する矩形領域を作成します。
RegionIntersection 2つの領域の共通部分を計算します。
TranslateRegion 各軸に沿って指定されたピクセル数だけ領域を移動します。
GetKeyboardKeyState 指定されたキーボードキーが押されているか、トグルされているかをチェックします。
DrawRegions_SingleColor 単一の色で画像上に領域を描画します。
DrawCircles_SingleColor 単一の色で画像上に円を描画します。
ClassifyByRange 指定された最小値と最大値の要件を満たすオブジェクト（例: ブロブ）の選択。
CreateCircleRegion 指定された円に対応する円形領域を作成します。
RegionBoundingBox 領域を含む最小の箱を計算します。
DrawStrings_MultiColor 画像上に複数の色で文字列（テキスト）を描画します。
Loop このフィルターを、ループを持つ必要があるタスクに配置しますが、他のループ ジェネレーター (例: GrabImage) を持たないようにします。
DrawRegions_MultiColor 複数の色で画像上に領域を描画します。
EmptyImage 複数の色で画像上に領域を描画します。
RegionDifference 最初の入力領域から2番目の入力領域に含まれるピクセルを計算しますが、2番目の入力領域に含まれない領域を計算します。
CreateIntegerSequence 整数の算術数列を作成します。
DilateRegion 領域を太くしたり、内部の小さな穴を埋めたりします。

その他の資料

  • Blob Analysis - ブロブ分析手法について詳しく説明します。
