ザ・産業用カメラ ケーススタディ

事例13:ローコストで自動寸法測定VisionServer ~ 1時間でゼロから画像処理プログラム完成 ~

武井電機工業株式会社が開発したVisionServerは「パフォーマンス性を追求した既存の画像処理ライブラリではコストが合わない」「OpenCVなど無償のオープンソースライブラリでゼロから作成するには逆にハードルが高い」というお客様で、画像処理の内製化にチャレンジされたい方に適したソフトウェアです。非常にローコストかつ簡単に導入ができます。

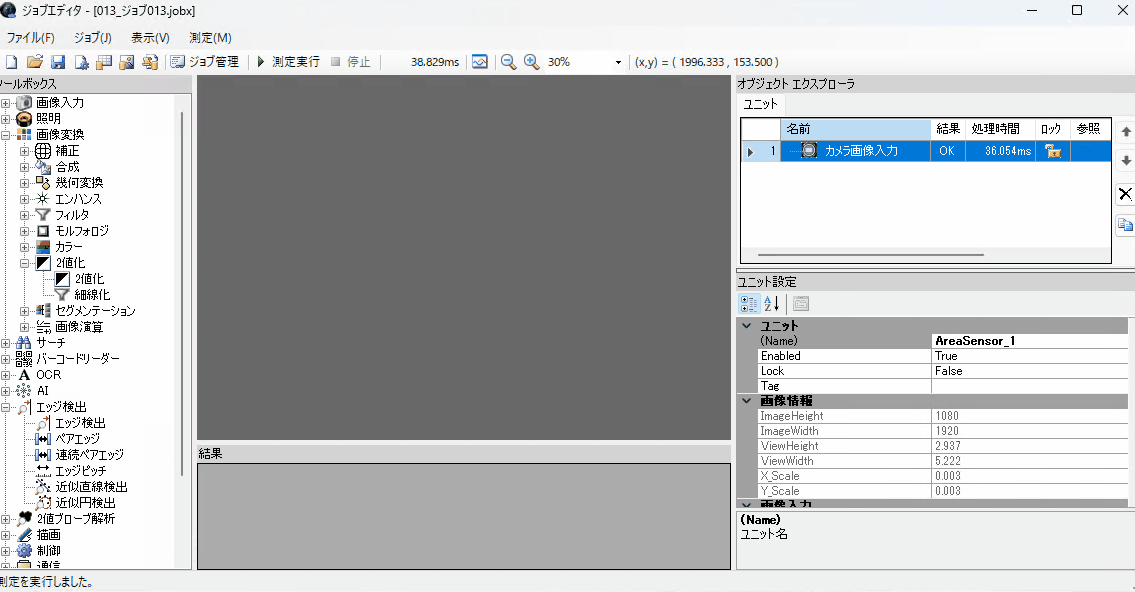

VisionServerは、複数の画像処理機能を組み合わせることで、ユーザが任意の画像処理システムを簡単に構築できます。 パターンマッチング、色面積、色測定、輪郭検出、OCR、測長といった機能をリスト上に並べ、パラメータを設定することで画像処理システムの直感的な構築が可能で、VisionServer内でVBAを使ってそれぞれのパラメータを変数として入力し、独自のアルゴリズムを構築することができます。

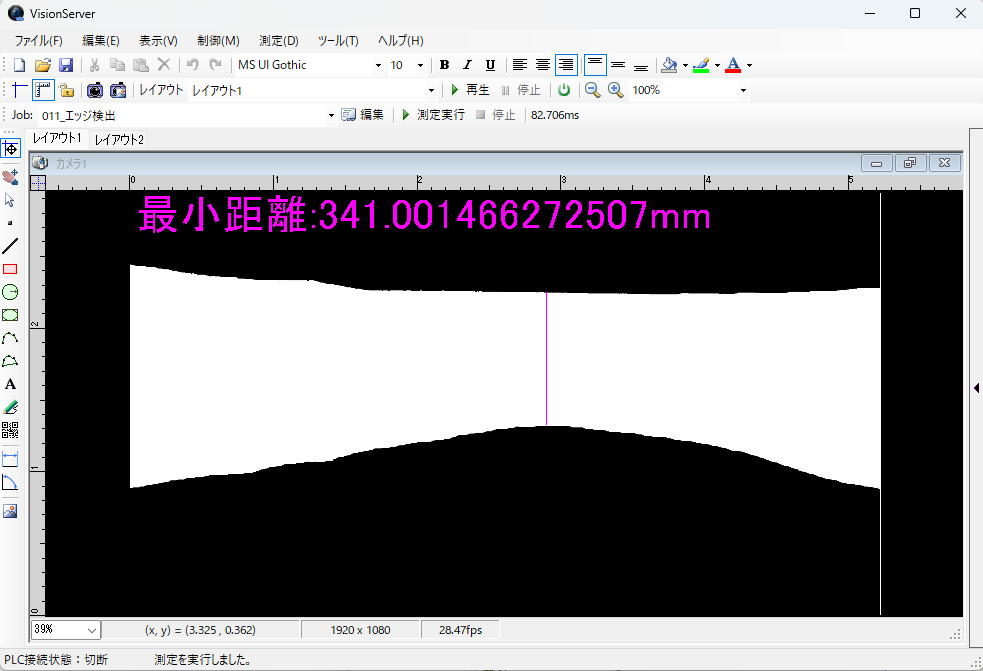

例えば、連続ペアエッジ計測モードでは、2つの範囲で検出されたエッジをペアにして、幅やピッチを計測します。 ペア検出条件やスキャン毎のエッジ検出条件を詳細に設定できるため、検出したい最小幅やピッチを簡単に設定できます。 こちらのサンプルは「一番幅が短い箇所を自動的に検出し計測する」というサンプルですが、約1時間で完成しました。

VisionServer

計測した結果は、CSVや静止画で保存するだけでなくオーバーレイで画像上に出力できますので、目視での確認にも有効です。

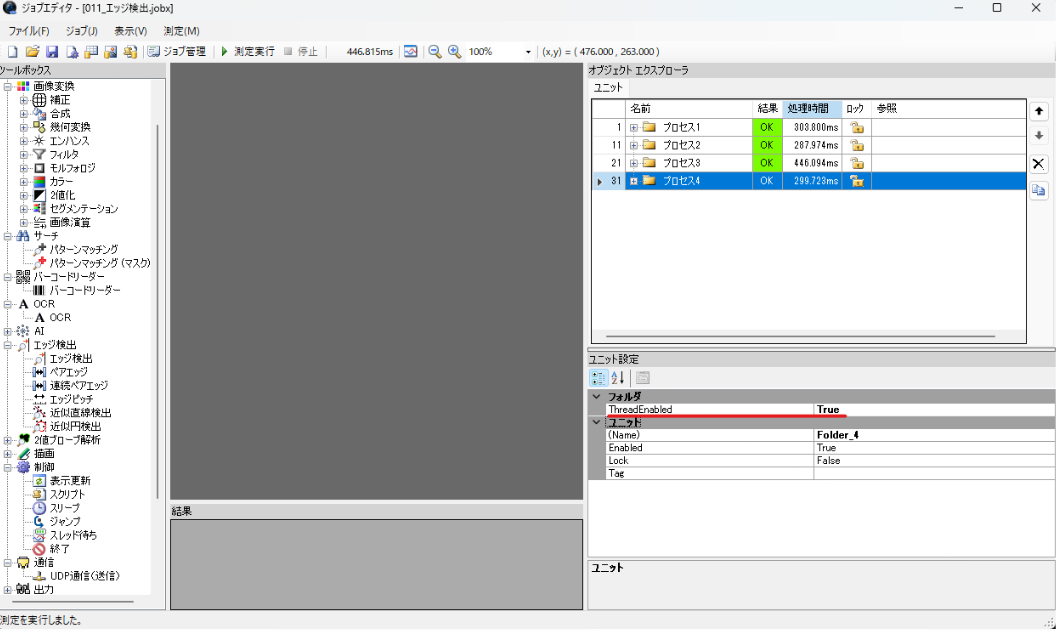

処理をグループ化し同時に並列処理化することで、処理を高速化させることが可能です。

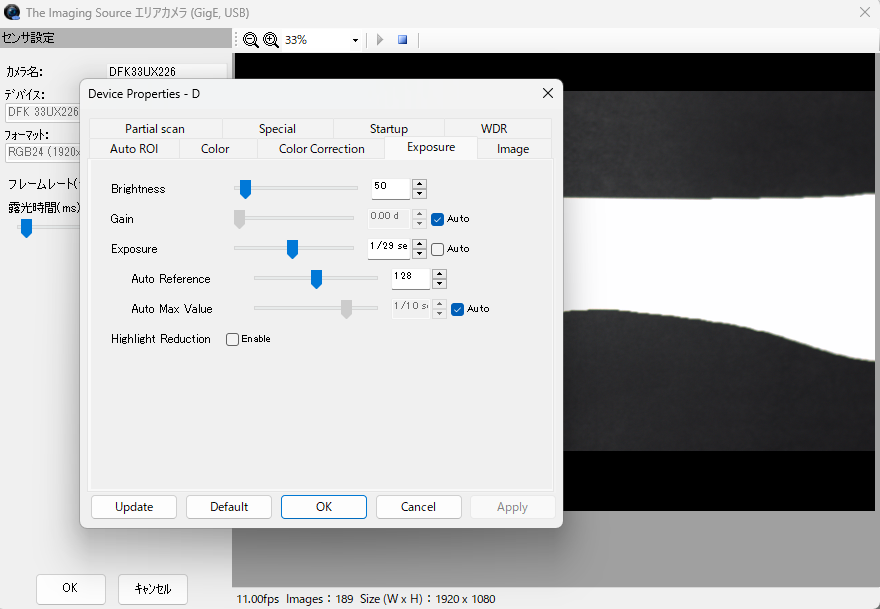

同ソフトウェアはThe Imaging Source社のカメラのUSB、GigEドライバに対応しており、The Imaging Source社の産業用カメラに実装されている機能を全て使う事ができます。設定ダイアログ画面でゲイン、露光時間のパラメータ調整だけでなく細かい制御をすることが可能です。

また、PLCや照明との連携も容易に設定することができるので、ローコストに検査システムを内製化を図る事ができます。The Imaging Source社の産業用カメラのオプション品として一緒にご利用いただく事ができますので、ご興味がある方はお気軽にお問い合わせください。
