事例9:広視野顕微観察 ~ 微細なワークを広い視野で撮影 ~

DFKAFU420-CCSは4200万画素USB3.0カラーカメラです。このカメラは4200万画素と高解像度でありながらローコストではありますが、ピクセルサイズが非常に小さい(1.12μm)という欠点があります。このピクセルサイズ1.12μmを、高精細に分解できる高分解能なレンズが市場にはまだ少なく、使いこなすのが難しいカメラになります。しかし高性能なレンズさえあれば、DFKAFU420-CCSの7,716×5,360pxlの解像力を十分に発揮する事は可能です。

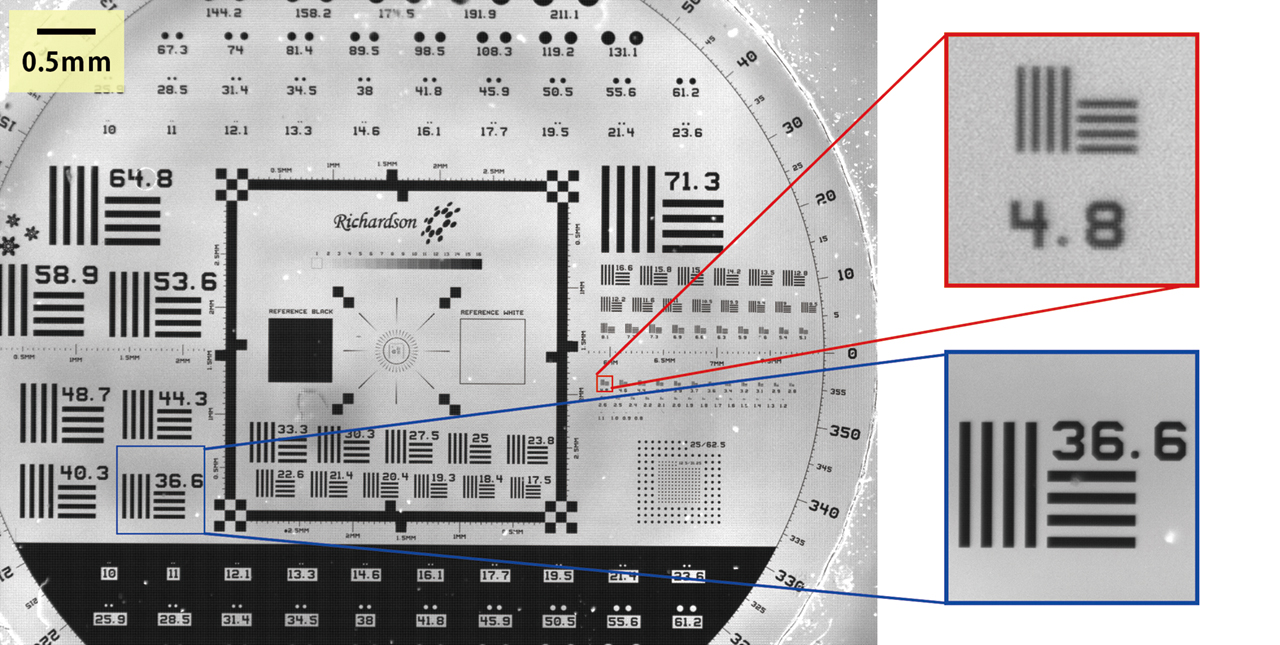

例えば上の写真は、VSTechnology社のVS-TCT1-65/SとDFKAFU420-CCSを使って撮影した画像です。約8.2×5.7mmの視野を7,716×5,367pxlで分解しています。すなわち、1μm/pxlの分解能を達成しています。左の絵の「4.8」という数値の映った写真は、白線と黒線が4.8μm毎に並んでいます。ご覧の通り大きな視野を得ている状態であっても4.8μmの線もくっきり分解できています。これで、ソフトウェア、ケーブル、レンズを含む一式の価格は全部で40万円前後に収まります。

その他の事例や何かテーマがある方は、株式会社アルゴまでお気軽にお問合せください。

※レンズは別売りです。



この事例におすすめの製品

  • 42MのUSB3.0カメラです。ピクセルサイズが1.12μmと非常に小さくレンズを選びますが、解像度が7716×5360もあり解像度対コストが最も優れています。
