ザ・産業用カメラ ケーススタディ

事例7:光沢表面や大型対象物の3D検査 ~ カメラと3Dアルゴリズムの連携 ~

ライトフィールドカメラからの3Dデータを2Dイメージング データと組み合わせることで、複雑な対象物の正確な3D測定を実現します。
ITgroup(ハンガリー)が提供する検査システム LumIT XL は、ドアモジュール、インパネ、バンパーなどの大型自動車部品の光学3D検査と2D検査を組み合わせます。これにHD Vision Systems(ドイツ)のライトフィールドアルゴリズムを連携し、13台のDMK33GX264eからのデータを統合しました。

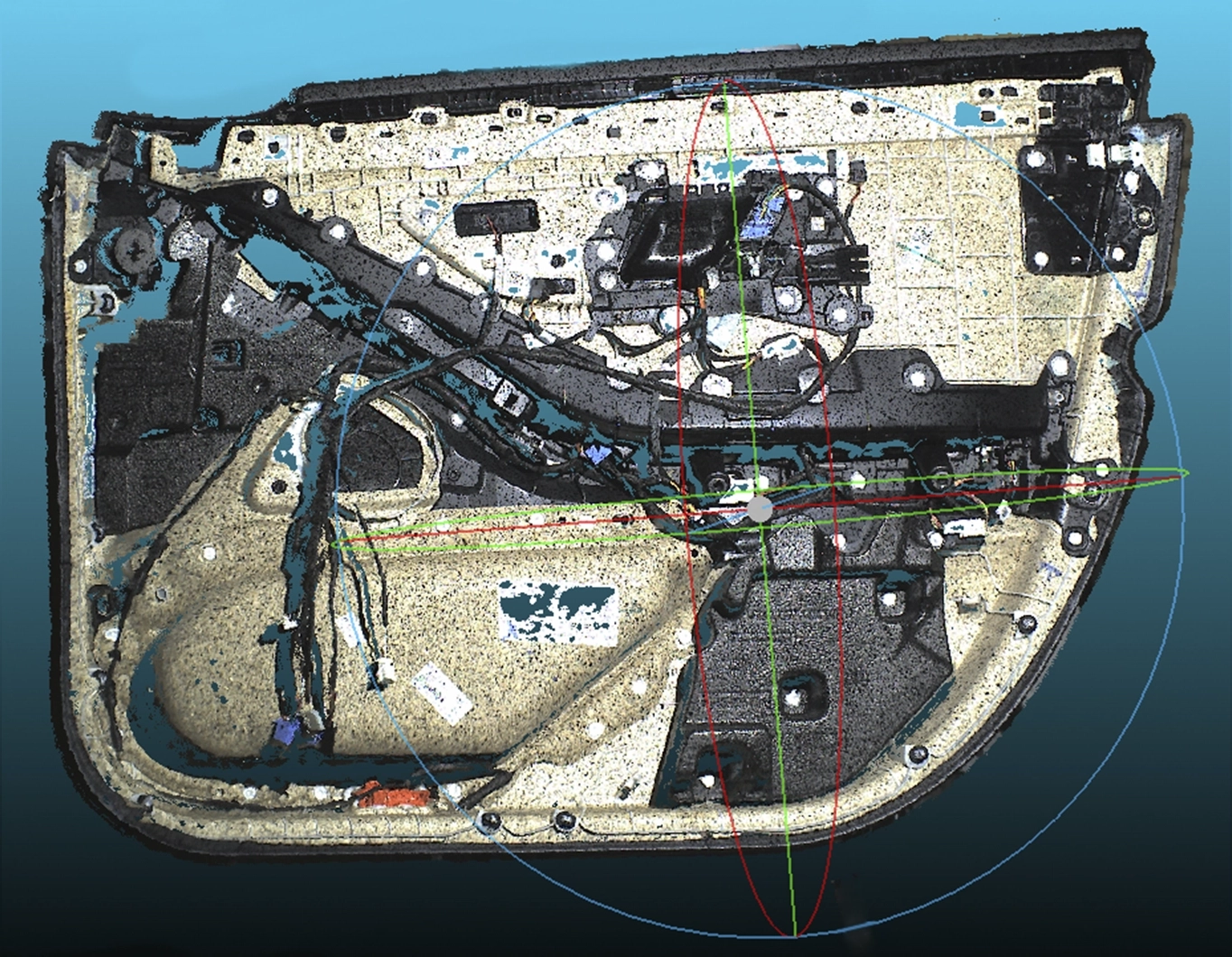

これにより、赤外線、ストロボ、レーザーを一切使用せずに、オクルージョンを軽減しながら光沢のある複雑な金属表面の検出・測定を実現しました。個々の画像は NeuroCheck 3D および HD Vision のソフトウェアによって処理され、3D画像にまとめられます。このシステムの高密度で生成された点群により、正確な画像解像度が可能になり、非常に正確な測定と堅牢な欠陥検出が実現します。



この事例におすすめの製品

  • 5MのモノクロGigEカメラです。同モデルは日本の自動車業界で多数の採用実績があります。
