プレビューとデータの表示

プレビューとデータの表示

データプレビューの作成と終了

プログラムでフィルター (ツール) を実行すると、データプレビューパネルにその入力と出力を表示できます。これを行うにはフィルタの入力または出力をドラッグし、プログラムエディタの右側のパネルにドロップします。
Image、Region、String Array、Integer Array同様の種類のデータも同じプレビュー上で表示できます。

データプレビューから要素を削除するには、いくつかの方法があります。

右上隅にある X をクリックして、プレビューに追加された最後のデータを削除します。閉じたウィンドウが最後である場合、プレビューウィンドウも閉じます。
マウスのホイールボタンを使用し、マウスカーソルがプレビューの名前 (左上隅) に置かれたときに押します。
プレビューの名前を右クリックし、プレビューを削除、閉じる、これ以外をすべて閉じる、すべてを閉じるのいずれかのオプションを選択します。

データプレビューの配置

プレビューの配置に使用できるデフォルトのオプションは 5 つあります。

プレビューを 1 つのウィンドウに表示しても、他の 4 つのオプションを使用できます。

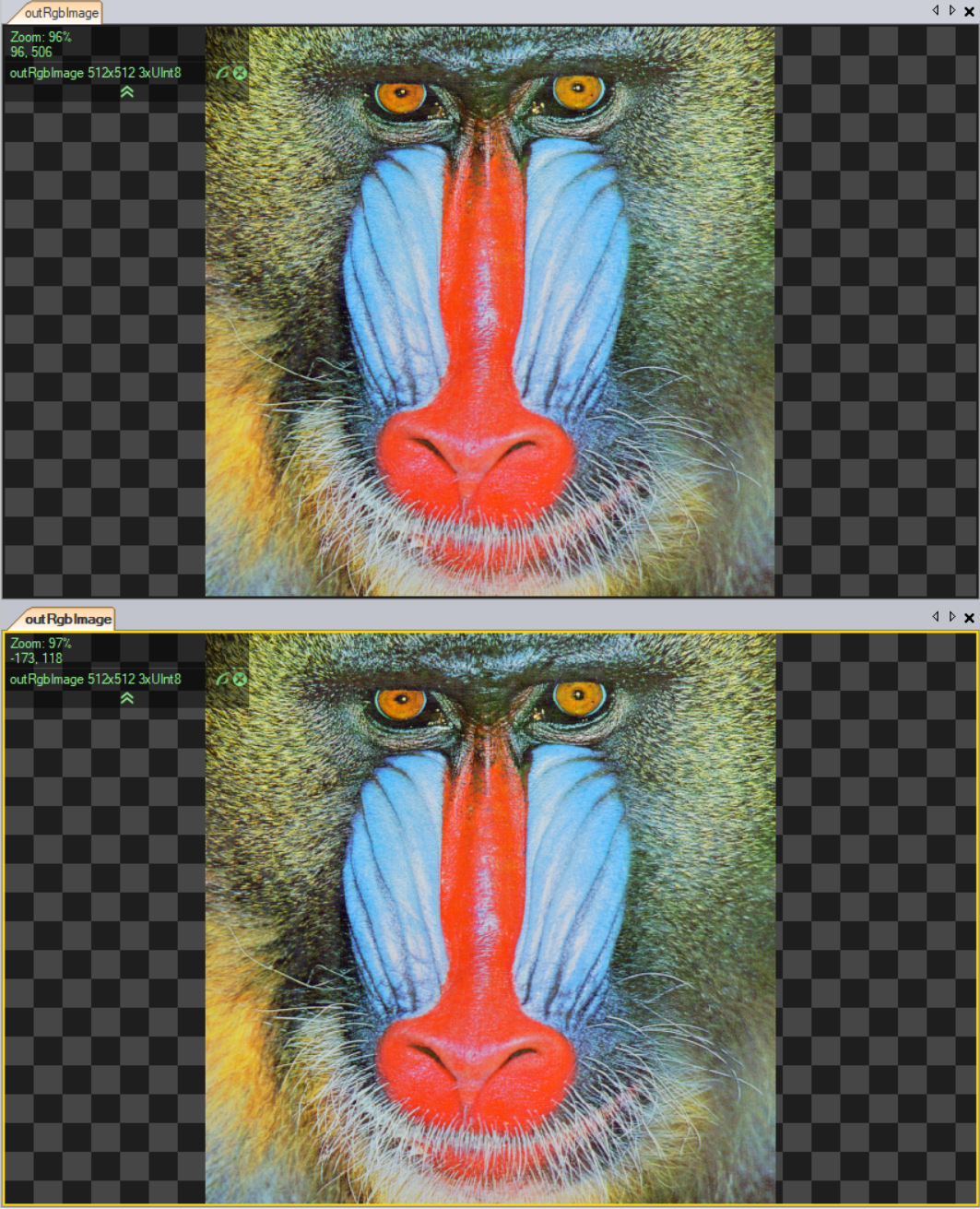

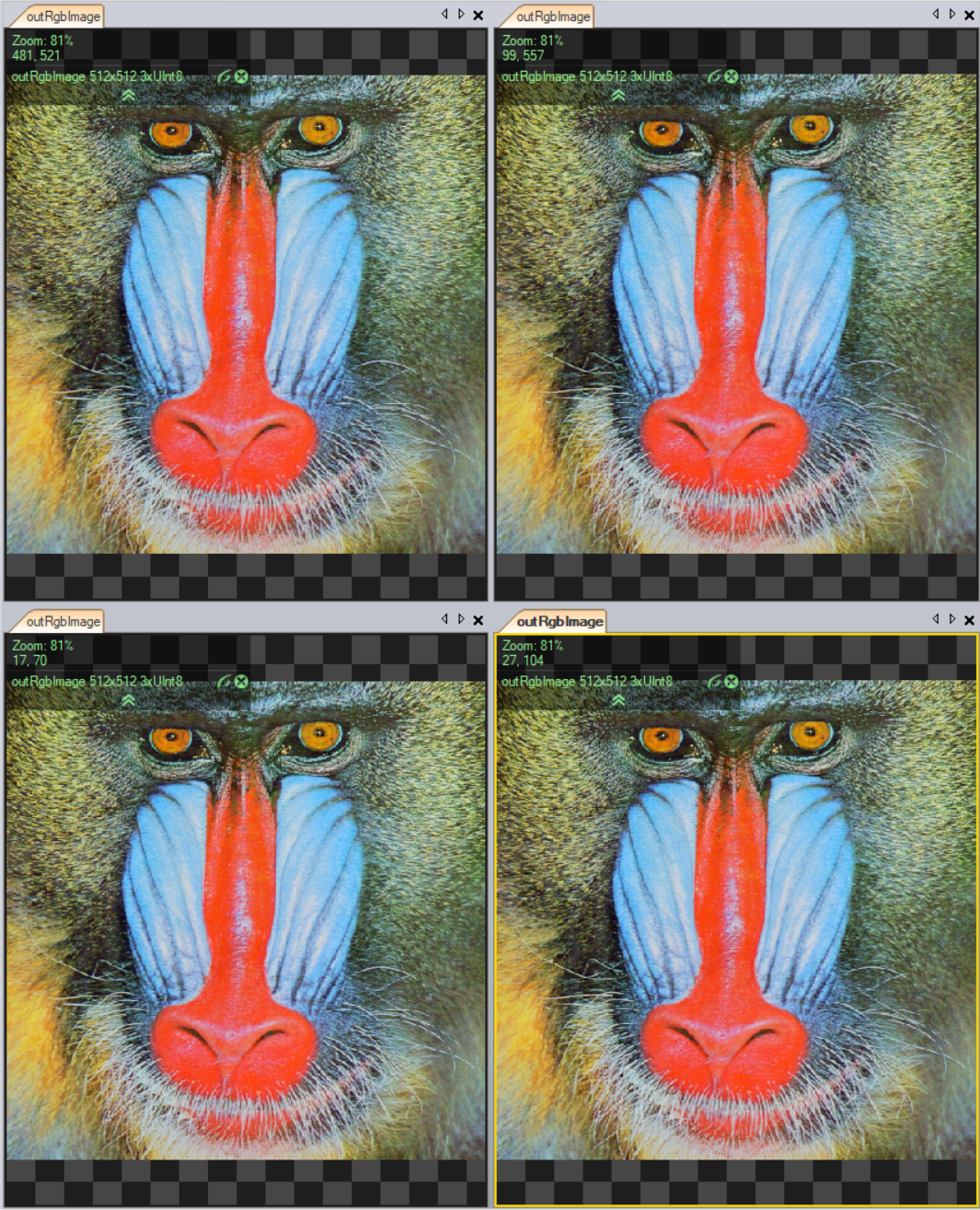

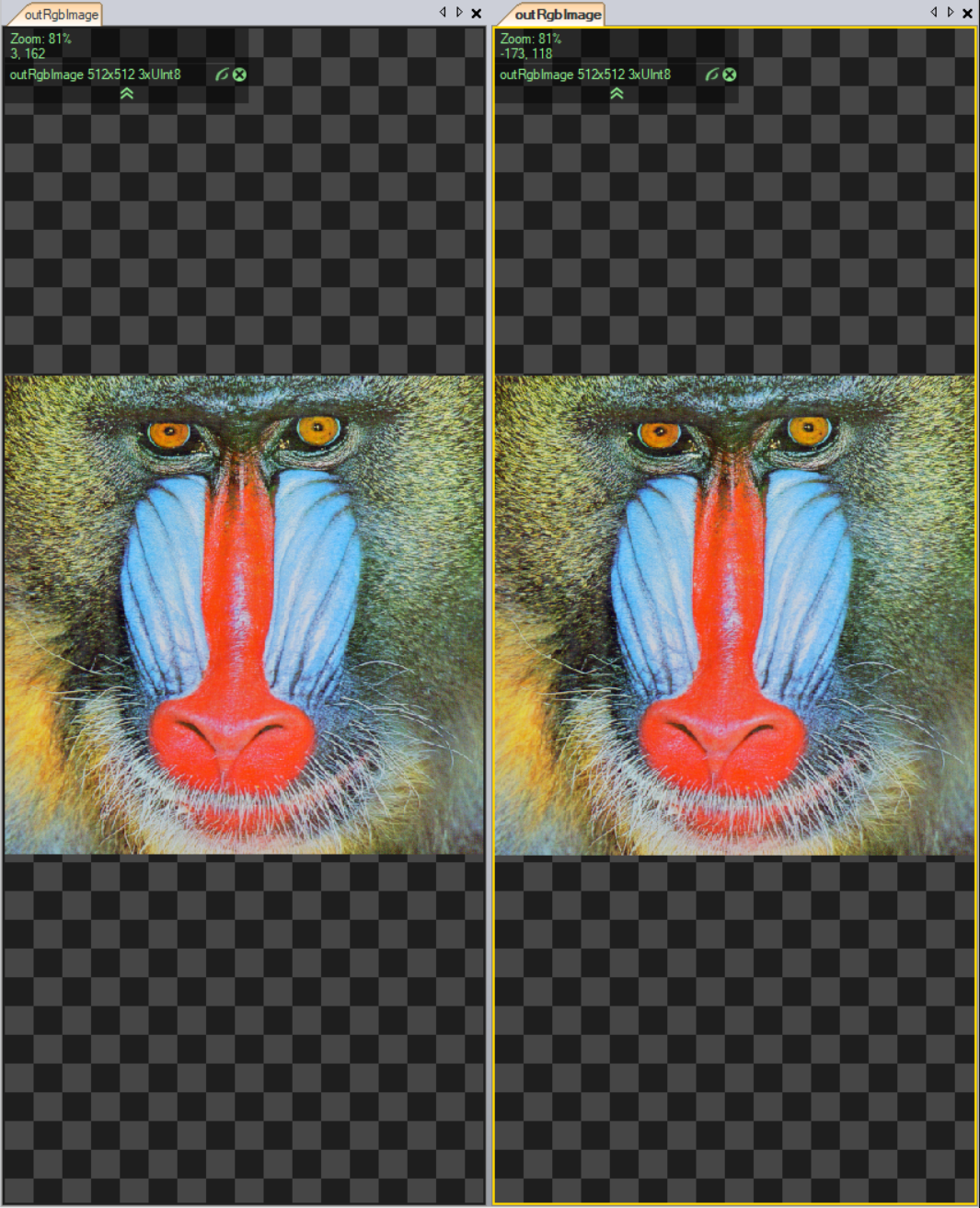

2x2 Split	上下で分割

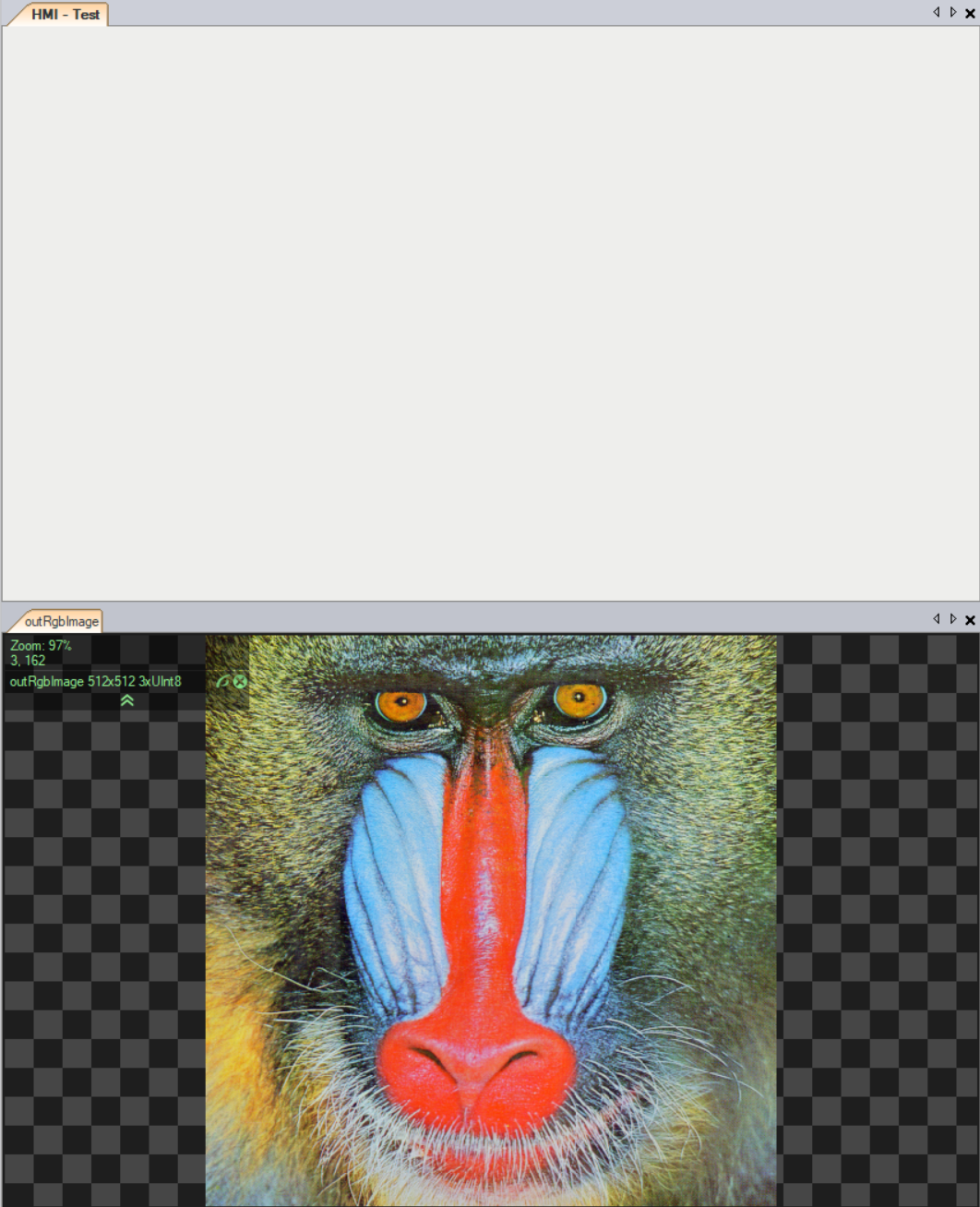

左右で分割	HMIを上部に追加

さらに、プレビューウィンドウの名前を右クリックして [分割ビュー] オプションを選択すると、プレビューウィンドウをさらに分割することができます。

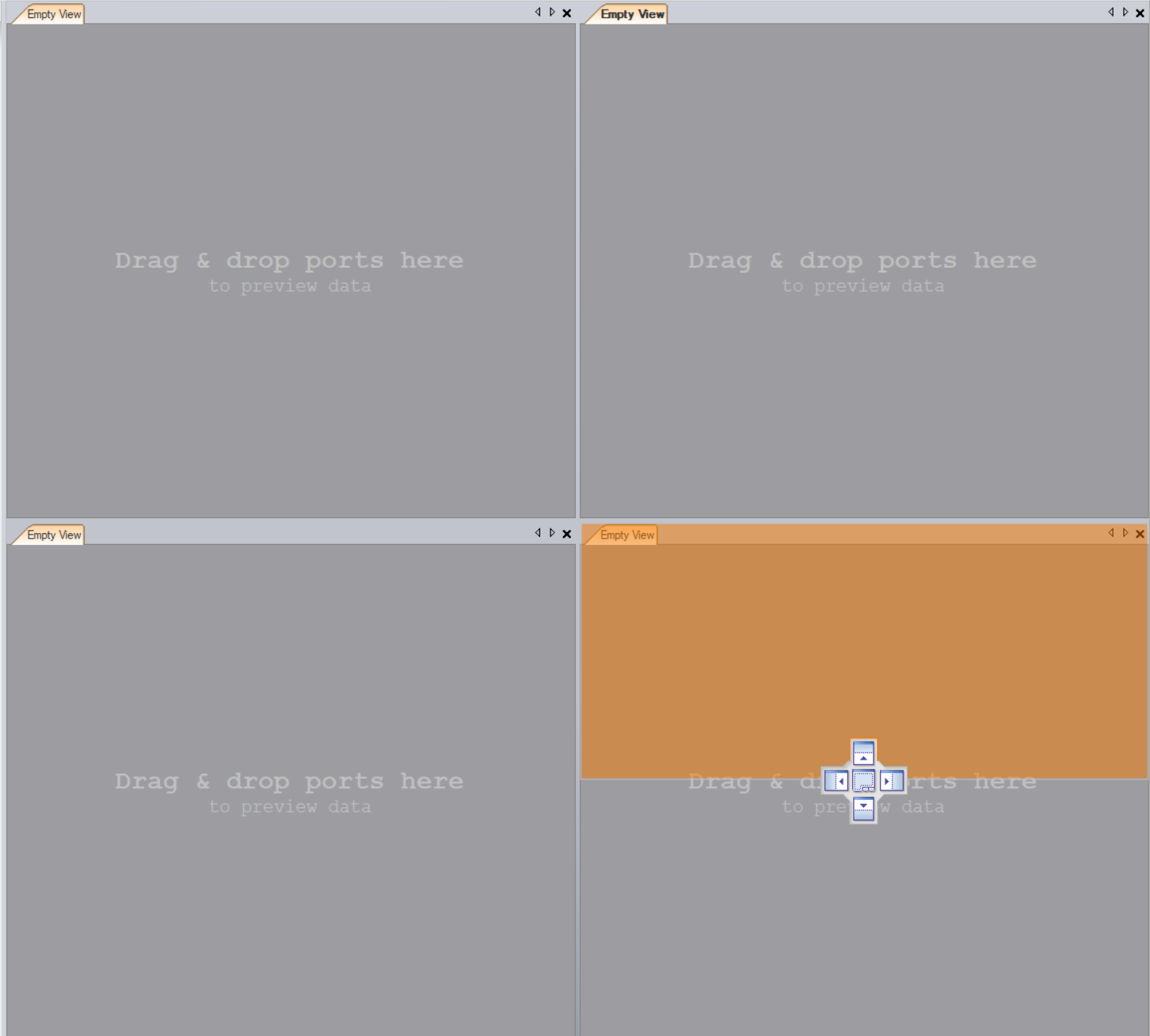

自由に使えるもう 1 つのオプションはドッキングです。プレビューの名前をダブルクリックするか、右クリックしてUndockオプションを選択します。ウィンドウを以前のプレビューに戻すには、バーを右クリックしてドッキング オプションを選択するだけです。また、データプレビューという名前のタブをクリックしたままにして、別の位置に移動することもできます。そのプロセス中にナビゲーションウィンドウが表示され、プレビューの新しい外観を指定できます。

レイアウト

最大 3 つの個別のプレビューレイアウトを異なる方法で配置し、アルゴリズムの作業中にそれらを切り替えることができます。さらに、現在アクティブなフィルタ (ツール) の最も有用な入力と出力を表示する自動モード も利用できます。上記の機能はすべて、ツールバーで利用できます。ユーザーインターフェイスを設計できるスタンドアロンタブを開く [HMI] ボタンもあります。

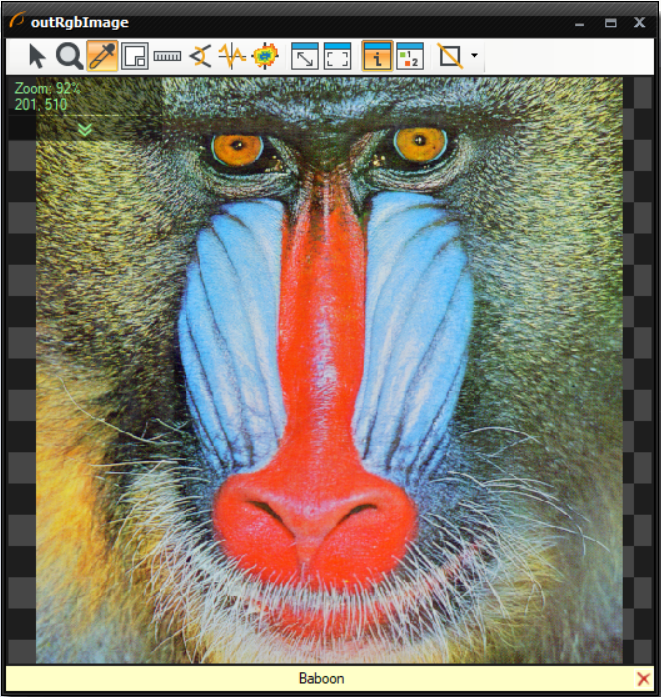

画像ツール

画像をクリックすると、画像ツールにアクセスできます。画像の分析中に役立つ便利なツールが含まれています。これらはプログラム内の画像を変更するものではなく、プレビューに影響を与えることで、適切なパラメーターを設定し、検査に必要なデータを収集するのに役立つことに注意してください。

MoveとZoomはプレビュー上のナビゲーションのみを目的としています。マウスのスクロールホイールでも同じ機能を使用できます。
Pick Colorツールは、画像に対してさらなる操作を実行する前に画像の強度または RGB/HSV 値を確認したい場合に便利です。
次の 3 つのアイコンはすべて測定に関するものです。
- Measure rectangleでは、長方形を選択し、その幅と高さを測定できます。
- Measure distanceは、画像上の 2 点間の距離をピクセル単位で返します。
- Measure angleは、ユーザーが選択した 3 点によって定義される角度をチェックするだけです。
次の２つのボタンは、1D および 2D 画像プロファイル分析用のツールです。画像上のセグメントまたはボックスをマークすると、すぐに分析できるグラフが表示されます。
Fit image to contentは画像をコンテンツに合わせ、Fit image to original sizeは元のサイズに戻すボタンです。

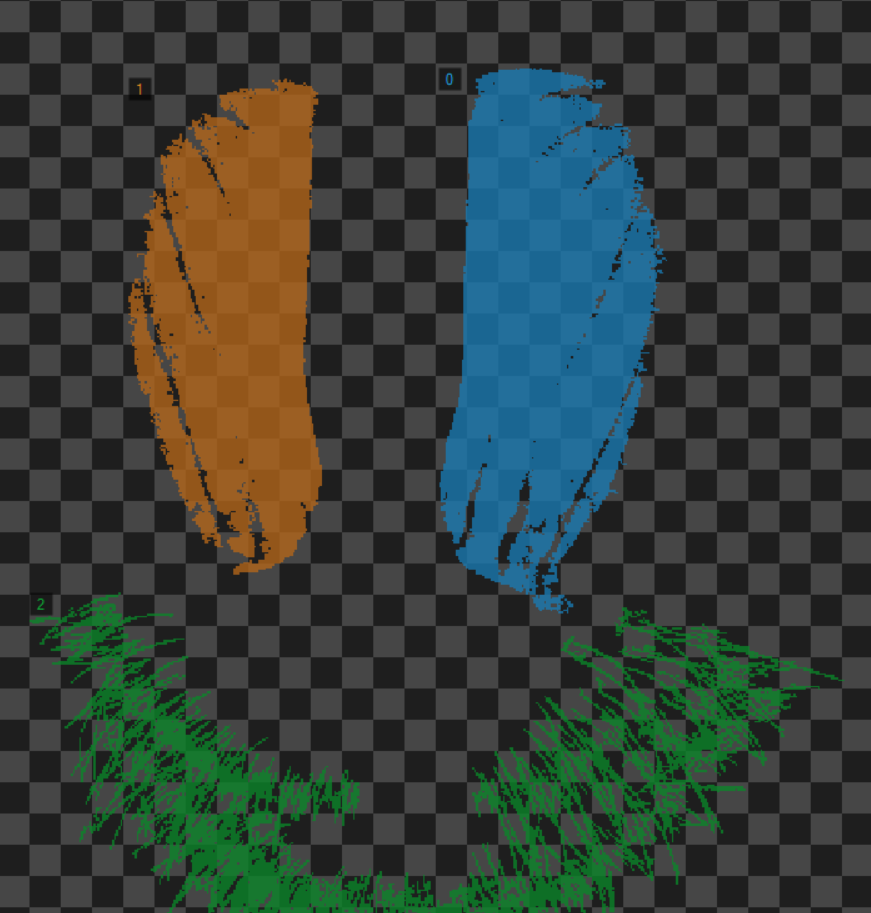

Display data labelsオプションを使用すると、オブジェクトのラベルを確認できます。また、Display array indicesは以下の画像に示すように、入力配列内のフィーチャの位置に対応する画像上の数値が表示されます。

カスタムカラーで表示ツールで考えられる効果を以下に示します。

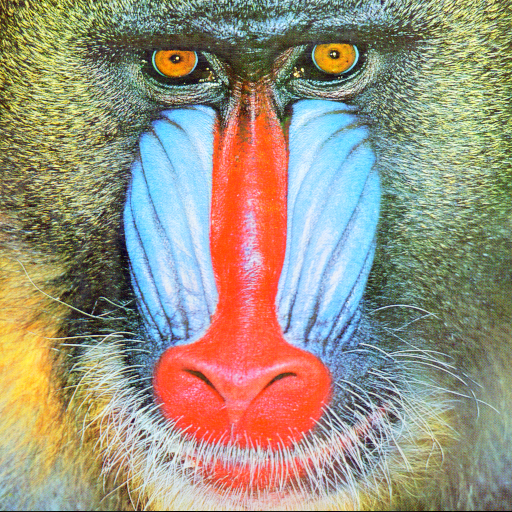

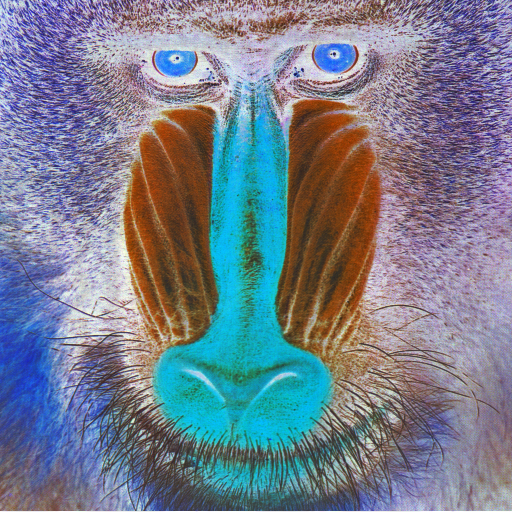

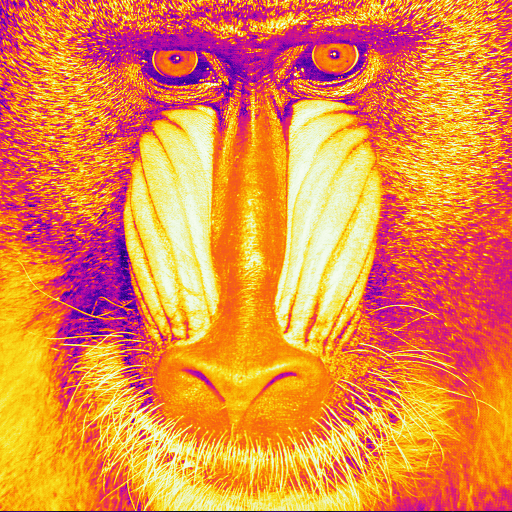

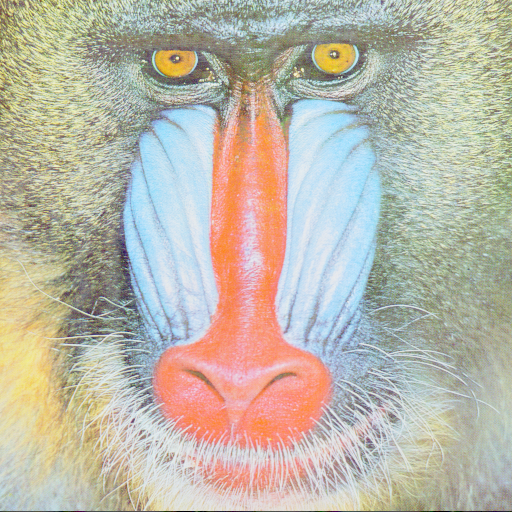

Original image	Colorized image	Gamma Corrected image	Negated image

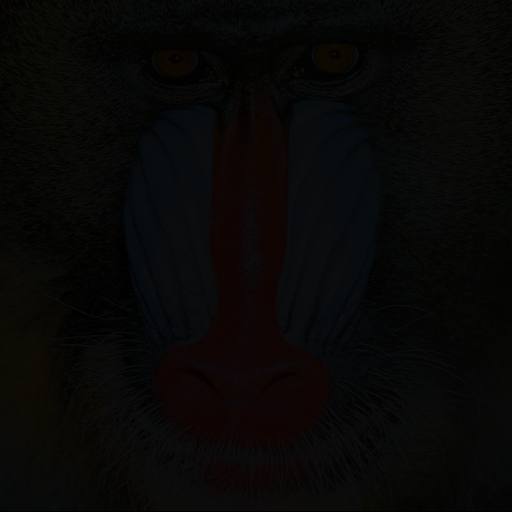

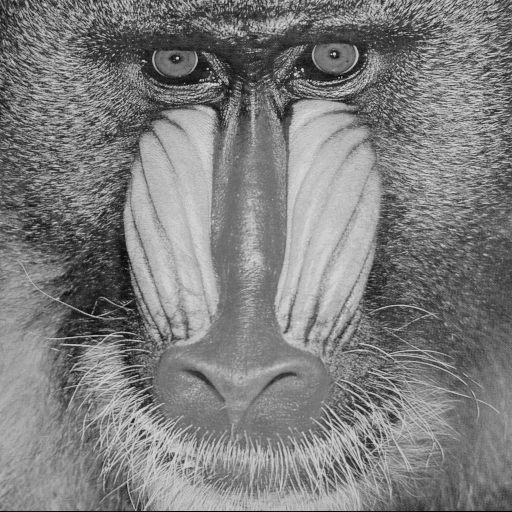

Average Channels of the image	Normalized image	Pixels divided by 16 (to quickly preview 12bit images)	Pixels Divided by 256 (to quickly preview 16-bit images)

プレビューの画像オプション

プレビューに画像をドロップすると、画像を右クリックした後に追加のオプションにアクセスできるようになります。

名前を付けて画像を保存 - 画像を元のサイズとその他のパラメータで指定したフォルダーに保存します。
ビューを名前を付けて保存 - 画像の現在のビューを、その上にある他の要素 (幾何学的プリミティブなど) とともに指定されたフォルダーに保存します。
ビューを画像としてコピー - 画像の現在のビューをコピーします。
フィットするようにズーム - プレビューウィンドウに収まるように、画像をそのサイズに合わせて拡大縮小します。
元のサイズにズーム - 画像を元のサイズに戻します。
情報の表示 - 現在のプレビューに関する情報のオン/オフを切り替えます。
配列インデックスを表示 - プレビュー上に並べ替えられた数値を表示します。そのボタンの結果は、ボタンが配列としてプレビューにドロップされた場合にのみ表示されます。

プレビュー情報

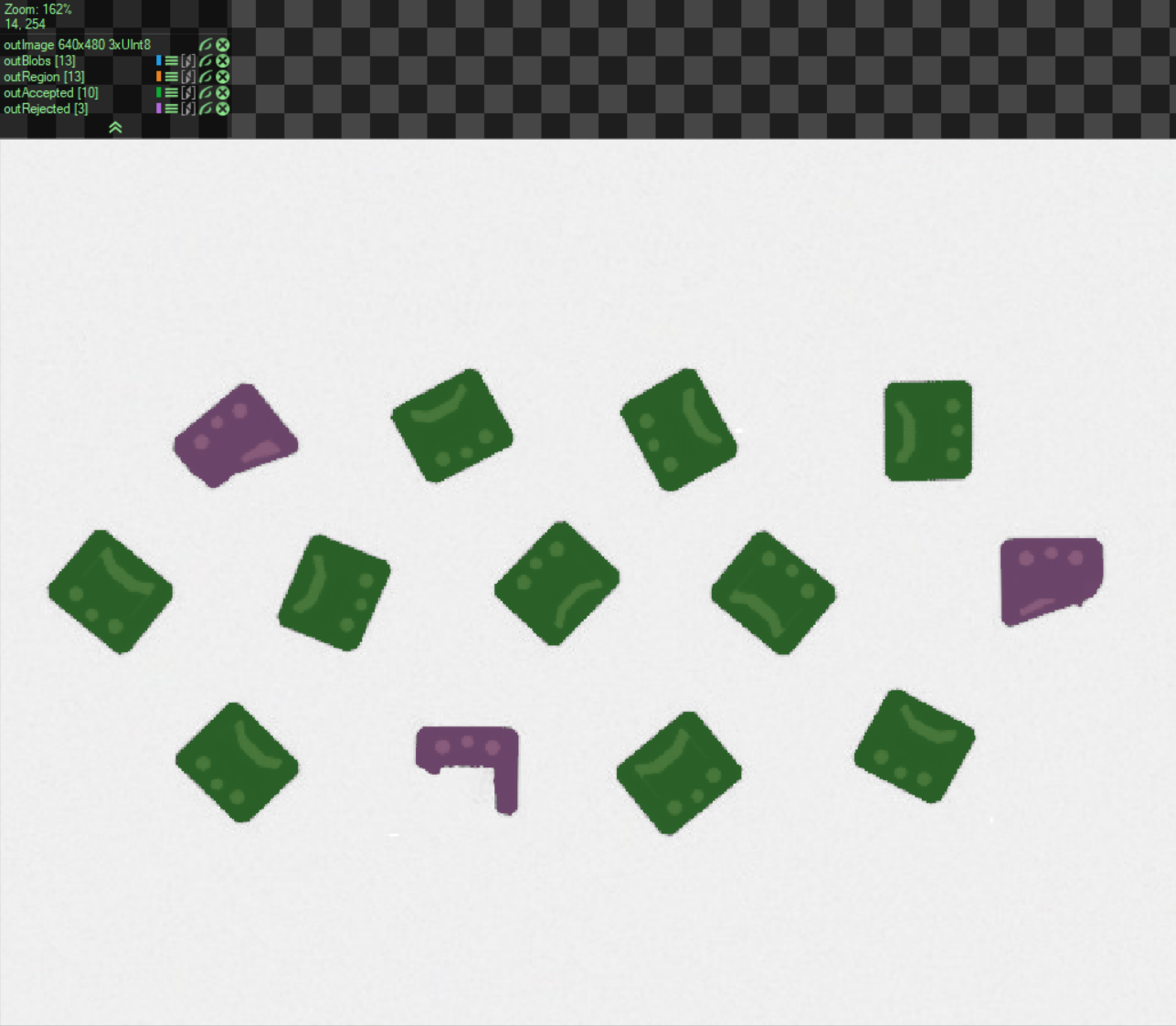

プレビューの左上隅にある緑色のテキストには、そこにドロップされたすべての出力と入力の名前が含まれています。これらの後には常に追加情報が続きます。 image または Regionの場合で通常はそのサイズです。括弧内の数字 [4] を確認することもできます。データの配列の要素の数を示します。名前の右側には、最大 5 つのボタンが表示されます。

- データの種類が表示されている色を示します。色合いを変更できるようになります。
- ドラッグして上下に移動すると、プレビュー上のデータを整理できます。データの順序に応じて色が変わるため、移動後も同じ色ではないことに注意してください。
- データを完全に削除せずに、プレビューからデータのオンとオフを切り替えることができます。
- このボタンはプレビューからデータを削除します。
- 配列の要素間を移動するのに役立ちます。オフにすると、プレビュー上で配列のすべての要素を一度に確認できるようになります。これをオンにすると、プレビューが 1 つの要素のみを表示するように切り替わり、要素を 1 つずつ繰り返すことができますが、すべてを表示することはできなくなります。
