スクロールとズーム

スクロールとズーム

IC Imaging Control におけるスクロールとズーム機能の使用について説明します。
今回のサンプルプログラムのVB.NET 、C#用のソースコードはMy Documents/IC Imaging Control 3.4内の以下のディレクトリに格納されています。
samples\VB *\Scroll And Zoom
samples\C# *\Scroll And Zoom

プロジェクトの新規作成

新しいプロジェクトを作成し、IC imaging Controlをフォームに追加してください。プログラムを実行する前に、はじめに： Visual Studio .NETプログラマーズガイド＞Visual Studioでスタートにあるように映像デバイスの選択、入力方式、ビデオフォーマットを選択してください。もしくはデバイスを選択せずにプログラムを実行してください。その際はIC Imaging Controlによってデバイス選択のダイアログが出現します。選択をせずにダイアログを閉じた場合、プログラムはエラーメッセージを表示し、終了します。

フォームにボタンを2つ追加し、CaptionプロパティをStart, Stopとします。そしてそれぞれにcmdStart、cmdStopと名前を付けます。
ICImagingControl.LiveStartクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveStart Method メソッドの呼び出しを追加してください。さらに、画像の周囲の4辺を視覚化するように長方形を赤い線で描いてください。

[VB.NET]

Private Sub cmdStart_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles cmdStart.Click
     With IcImagingControl1
         If .DeviceValid Then
             .LiveStart()
             ' 画像の周囲の辺を視覚化するために長方形を描く
             .OverlayBitmap.Enable = True
             .OverlayBitmap.DrawLine(Color.FromArgb(255, 0, 0), 0, 0, .ImageWidth - 1, 0)
             .OverlayBitmap.DrawLine
                        (Color.FromArgb(255, 0, 0), .ImageWidth - 1, 0, .ImageWidth - 1, .ImageHeight - 1)
             .OverlayBitmap.DrawLine
                        (Color.FromArgb(255, 0, 0), .ImageWidth - 1, .ImageHeight - 1, 0, .ImageHeight - 1)
             .OverlayBitmap.DrawLine(Color.FromArgb(255, 0, 0), 0, 0, 0, .ImageHeight)
             .OverlayBitmap.DrawText(Color.FromArgb(255, 0, 0), 5, 5, "Scroll and Zoom Sample")
         End If
     End With
End Sub

[C#]

private void cmdStart_Click(object sender, EventArgs e)
{
     if( icImagingControl1.DeviceValid )
     {
         icImagingControl1.LiveStart();
         // 画像の周囲の辺を視覚化するために長方形を描く
         icImagingControl1.OverlayBitmap.Enable = true;
         icImagingControl1.OverlayBitmap.DrawLine
                        ( Color.FromArgb( 255, 0, 0 ), 0, 0, icImagingControl1.ImageWidth - 1, 0 );
         icImagingControl1.OverlayBitmap.DrawLine
                        ( Color.FromArgb( 255, 0, 0 ), icImagingControl1.ImageWidth - 1, 0,
                          icImagingControl1.ImageWidth - 1, icImagingControl1.ImageHeight - 1 );
         icImagingControl1.OverlayBitmap.DrawLine
                        ( Color.FromArgb( 255, 0, 0 ), icImagingControl1.ImageWidth - 1,
                          icImagingControl1.ImageHeight - 1, 0, icImagingControl1.ImageHeight - 1 );
                          icImagingControl1.OverlayBitmap.DrawLine
                        ( Color.FromArgb( 255, 0, 0 ), 0, 0, 0, icImagingControl1.ImageHeight );
                        icImagingControl1.OverlayBitmap.DrawText
                        ( Color.FromArgb( 255, 0, 0 ), 5, 5, "Scroll and Zoom Sample" );
     }
}

ICImagingControl.LiveStopクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveStop Methodへの呼び出しを追加してください。

[VB.NET]

Private Sub cmdStop_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles cmdStop.Click
     IcImagingControl1.LiveStop()
End Sub

[C#]

private void cmdStop_Click(object sender, EventArgs e)
{
     icImagingControl1.LiveStop();
}

今度はチェックボックスを二つ追加し、CaptionプロパティをDefault window sizeとScrollbars、名前をchkDisplayDefaul、chkScrollbarsEnableとします。これらは LiveDisplayDefaultクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveDisplayDefault Property と ScrollBarsEnabledクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.ScrollBarsEnabled Property プロパティの設定に使用します。
またフォームにスライダーコントロールを追加しsldZoomと名前を付けます。これはLiveDisplayZoomFactorクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveDisplayZoomFactor Property プロパティの設定に使用します。プロパティウィンドウのスライダーでは範囲を1から30に設定します。そのスライダーの値はLiveDisplayZoomFactorクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveDisplayZoomFactor Propertyプロパティに渡される前に10で除算されます。これでズーム可能範囲が10%から300%となります。
フォームにボタンを2つ追加し、CaptionプロパティをDeviceとSettings、名前をcmdDevice、 cmdImageSettingsとします。ボタンハンドラ関数を追加します。

[VB.NET]

Private Sub cmdImageSettings_Click(ByVal sender As System.Object, ByVal e As System.EventArgs)
  Handles cmdImageSettings.Click
     IcImagingControl1.ShowPropertyDialog()
End Sub

[C#]

private void cmdImageSettings_Click(object sender, EventArgs e)
{
     icImagingControl1.ShowPropertyDialog();
}

チェックボックスとスライダーコントロールのセットアップのためにcmdDevice_Clickプロシージャの機能を強化します。

[VB.NET]

Private Sub cmdDevice_Click(ByVal sender As System.Object, ByVal e As System.EventArgs)
  Handles cmdDevice.Click
     If IcImagingControl1.DeviceValid Then
         If IcImagingControl1.LiveVideoRunning Then
             IcImagingControl1.LiveStop()
         End If
     End If
     IcImagingControl1.ShowDeviceSettingsDialog()
     If IcImagingControl1.DeviceValid Then
         cmdStart.Enabled = True
         cmdStop.Enabled = True
         cmdImageSettings.Enabled = True
         chkDisplayDefault.Enabled = True
         chkScrollbarsEnable.Enabled = True
         sldZoom.Enabled = True
         lblZoom.Enabled = True

         IcImagingControl1.LiveDisplayDefault = False
         chkDisplayDefault.Checked = False
         IcImagingControl1.LiveDisplayHeight = IcImagingControl1.ImageHeight
         IcImagingControl1.LiveDisplayWidth = IcImagingControl1.ImageWidth

         chkScrollbarsEnable.Checked = IcImagingControl1.ScrollbarsEnabled

         ' LiveDisplayDefault プロパティに対応しながら
         ' ズーム用のスライダーを有効化または無効化する
         sldZoom.Enabled = Not IcImagingControl1.LiveDisplayDefault
         sldZoom.Value = IcImagingControl1.LiveDisplayZoomFactor * 10
         lblZoomPercent.Text = Str (sldZoom.Value * 10) + "%"
     End If
End Sub

[C#]

private void cmdDevice_Click(object sender, EventArgs e)
{
     if (icImagingControl1.DeviceValid)
     {
         if (icImagingControl1.LiveVideoRunning)
         {
             icImagingControl1.LiveStop();
         }
     }
     icImagingControl1.ShowDeviceSettingsDialog();
     if (icImagingControl1.DeviceValid)
     {
         cmdStart.Enabled = true;
         cmdStop.Enabled = true;
         cmdImageSettings.Enabled = true;
         chkDisplayDefault.Enabled = true;
         chkScrollbarsEnable.Enabled = true;
         sldZoom.Enabled = true;
         lblZoom.Enabled = true;

         icImagingControl1.LiveDisplayDefault = false;
         chkDisplayDefault.Checked = false;
         icImagingControl1.LiveDisplayHeight = icImagingControl1.ImageHeight;
         icImagingControl1.LiveDisplayWidth = icImagingControl1.ImageWidth;

         chkScrollbarsEnable.Checked = icImagingControl1.ScrollbarsEnabled;

         // LiveDisplayDefault プロパティに対応しながら
         // ズーム用のスライダーを有効化または無効化する
         sldZoom.Enabled = !icImagingControl1.LiveDisplayDefault;
         sldZoom.Value = (int)(icImagingControl1.LiveDisplayZoomFactor * 10);
         lblZoomPercent.Text = (sldZoom.Value * 10).ToString() + "%";
     }
}

チェックボックス chkDisplayDefault はLiveDisplayDefaultクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveDisplayDefault Property プロパティの切換えに使います。chkDisplayDefault_Click 関数をフォームのソースコードに追加してください。この関数では現在のchkDisplayDefault チェックボックスの値が読み出され、LiveDisplayDefaultクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveDisplayDefault Property が設定されます。LiveDisplayDefaultクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveDisplayDefault Property プロパティの設定がLiveDisplayZoomFactorクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveDisplayZoomFactor Property プロパティの値を変更します。したがって、sldZoom スライダーコントロールへの値はLiveDisplayZoomFactorクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveDisplayZoomFactor Property プロパティ値にアップデートされます。また、LiveDisplayDefaultクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveDisplayDefault Property プロパティがTrueを返す場合には、スライダーコントロールが無効かされます。もし LiveDisplayDefaultクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveDisplayDefault Property プロパティがFalseを返すのであれば、ズームの設定が可能となるためスライダーコントロールが有効化されます。

[VB.NET]

Private Sub chkDisplayDefault_CheckedChanged(ByVal sender As System.Object, ByVal e As System.EventArgs)
  Handles chkDisplayDefault.CheckedChanged
    IcImagingControl1.LiveDisplayDefault = chkDisplayDefault.Checked
    sldZoom.Value = IcImagingControl1.LiveDisplayZoomFactor * 10
    lblZoomPercent.Text = Str (sldZoom.Value * 10) + "%"
    sldZoom.Enabled = Not IcImagingControl1.LiveDisplayDefault
End Sub

[C#]

private void chkDisplayDefault_CheckedChanged(object sender, EventArgs e)
{
     icImagingControl1.LiveDisplayDefault = chkDisplayDefault.Checked;
     sldZoom.Value = (int)(icImagingControl1.LiveDisplayZoomFactor * 10.0f);
     lblZoomPercent.Text = (sldZoom.Value * 10).ToString() + "%";
     sldZoom.Enabled = !chkDisplayDefault.Checked;
}

チェックボックス chkScrollBarsEnable はスクロールバーの有効化、無効化の切換えに使われます。chkScrollbarsEnable_Click 関数をフォームのソースコードに追加してください。この関数では現在の chkScrollbarsEnable チェックボックスの値が読み出され、 ScrollBarsEnabledクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.ScrollBarsEnabled Property が設定されます。これによってウィンドウ内のスクロールバーの表示、非表示を切り換えることができます。スクロールバーの無効化はライブ画面ウィンドウのポジションを0/0にリセットします。

[VB.NET]

Private Sub chkScrollbarsEnable_CheckedChanged(ByVal sender As System.Object, ByVal e As System.EventArgs)
  Handles chkScrollbarsEnable.CheckedChanged
     IcImagingControl1.ScrollbarsEnabled = chkScrollbarsEnable.Checked
End Sub

[C#]

private void chkScrollbarsEnable_CheckedChanged(object sender, EventArgs e)
{
     icImagingControl1.ScrollbarsEnabled = chkScrollbarsEnable.Checked;
}

スライダーsldZoomはライブ画像におけるズームの設定に使用されます。sldZoom_Scroll関数をフォームのソースコードに追加し、スライダーコントロールの変化に対応するようにします。スライダーの値の範囲は1から30となっていますが、その値はLiveDisplayZoomFactorクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveDisplayZoomFactor Propertyに渡される前に10で除算される必要があるからです。

[VB.NET]

Private Sub sldZoom_Scroll(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles sldZoom.Scroll
     If IcImagingControl1.LiveDisplayDefault = False Then
         IcImagingControl1.LiveDisplayZoomFactor = sldZoom.Value / 10
         lblZoomPercent.Text = Str (sldZoom.Value * 10) + "%"
     Else
         MsgBox("The zoom factor can only be set" + Chr(13) + _
                "if LiveDisplayDefault returns False!")
     End If
End Sub

[C#]

private void sldZoom_Scroll(object sender, EventArgs e)
{
     if (icImagingControl1.LiveDisplayDefault == false)
     {
         icImagingControl1.LiveDisplayZoomFactor = (float)sldZoom.Value / 10.0f;
         lblZoomPercent.Text = (sldZoom.Value * 10).ToString() + "%";
     }
     else
     {
         MessageBox.Show("The zoom factor can only be set" + "\n" + "if LiveDisplayDefault returns False!");
     }
}}

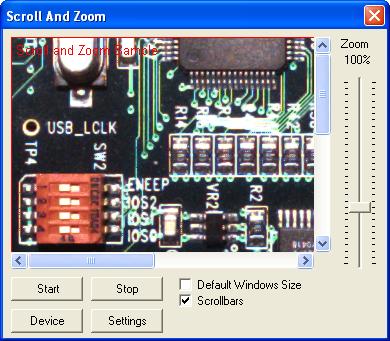

プログラムを実行してください。ボタンをクリックしてライブ画像のスタート、ストップができます。LiveDisplayDefaultクラスライブラリリファレンス＞クラス＞ICImagingControl＞ICImagingControl.LiveDisplayDefault Property プロパティを有効化、無効化してそれに対するIC Imaging Control の反応を見ることも可能です。またスクロールバーの表示、非表示やライブ画像をズームすることもできます。
スクロールバーの値に変化があると、Windows FormsによるScrollableControl.Scrollイベントが起こります。
フォームに新しいラベルを追加しlblScrollPositionと名前を付けます。この新しいラベルは現在のスクロール位置を表示するのに使われます。さらにScrollableControl.Scrollイベント関数をフォームのソースコードに追加してください。以下のようにしてその関数の機能を強化します。

[VB.NET]

Private Sub IcImagingControl1_Scroll(ByVal sender As System.Object,
  ByVal e As System.Windows.Forms.ScrollEventArgs) Handles IcImagingControl1.Scroll
     Dim p As Point = IcImagingControl1.AutoScrollPosition
     lblScrollPosition.Text = String.Format("{0}/{1}", p.X, p.Y)
End Sub

[C#]

private void icImagingControl1_Scroll( object sender, ScrollEventArgs e )
{
     Point p = icImagingControl1.AutoScrollPosition;
     lblScrollPosition.Text = string.Format( "{0}/{1}", p.X, p.Y );
}

これでスクロールバーを使ってライブ画像を動かすたびに現在のスクロール位置がラベルに表示されるようになります。
