３Ｄ計測ライトフィールドセンサ
シリーズ名
LumiScanXシリーズ
シリーズ名
LumiScanXシリーズ

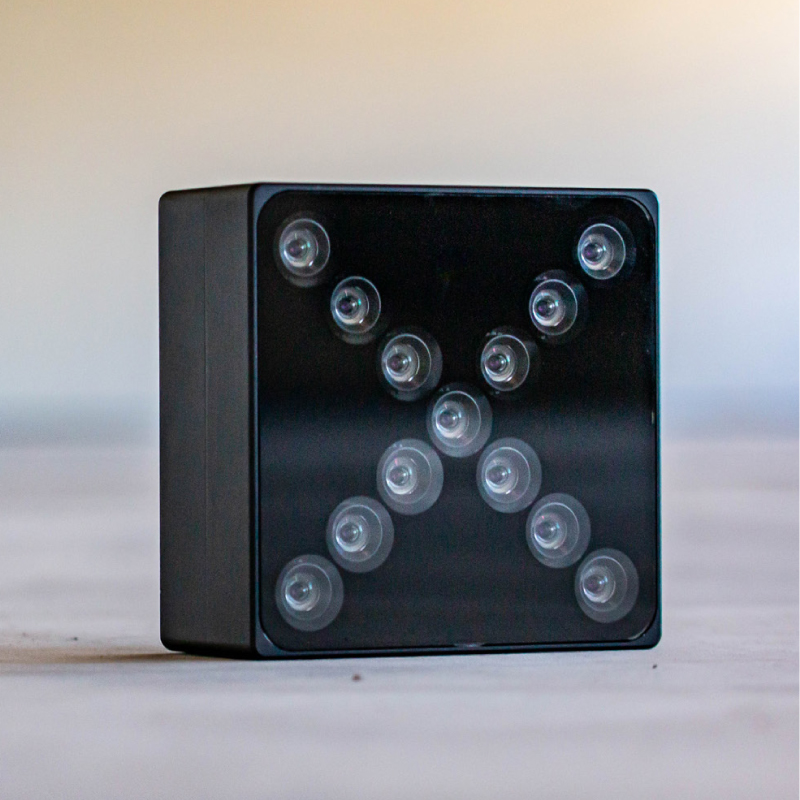

13個のカメラとライトフィールド技術で高反射＆低反射ワークに対応
- マシンビジョンにフォーカスしたライトフィールド技術

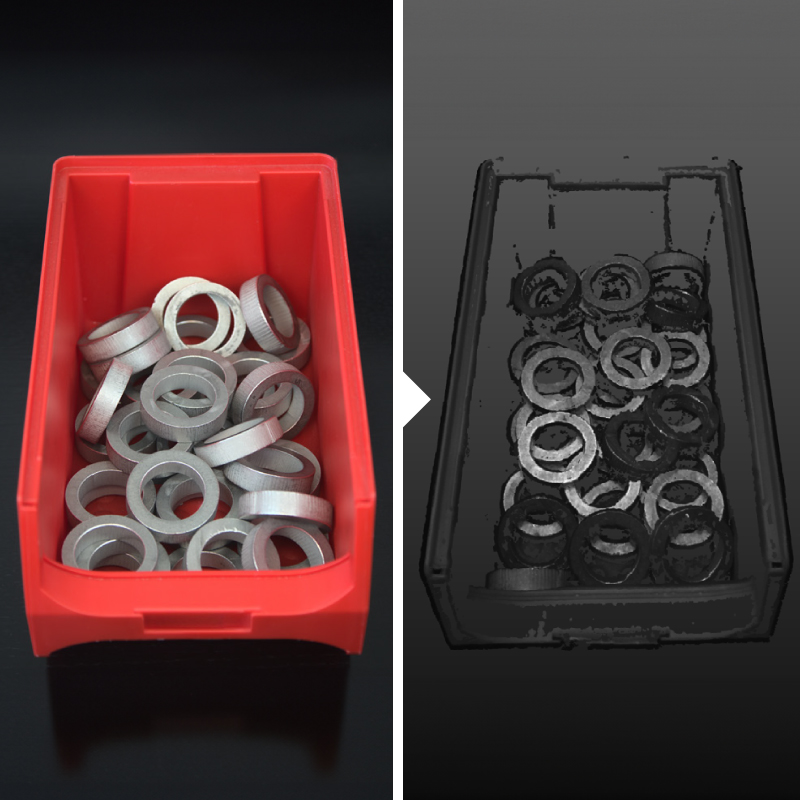

- 高反射（金属）＆低反射（黒ゴム）ワークの計測に対応
- 13個のカメラ画像を処理して高精度点群データを出力
- レーザー・パターンLED不使用
- 測定範囲は300mm - 3000mm、計測精度は0.5mm
- GigE接続で使いやすい

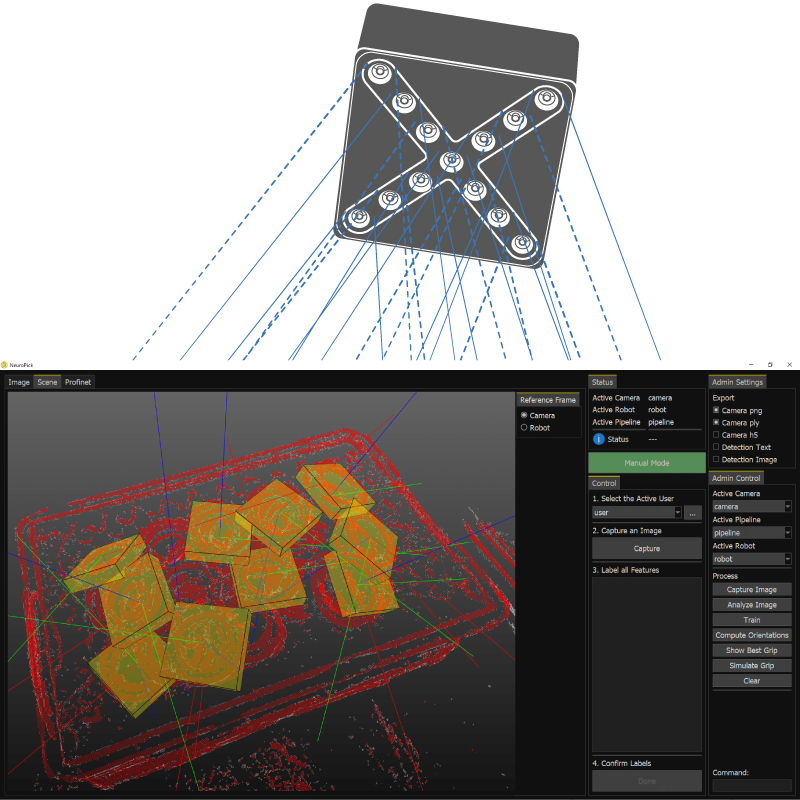

- 専用ビュアソフトウェアとSDK付属（C++ & Python）
HD Vision Systems社のLumiScanXシリーズは、マシンビジョンにフォーカスしたライトフィールド技術を利用した３Ｄ計測センサです。
レーザーやパターンLEDを使用せず画像（パッシブ）のみで点群データを生成するため、光切断やレーザー光を使った計測では難しかった高反射率のワーク、または黒いゴムのような低反射率のワークも高精度に計測可能です。
専用ビュアソフトウェアとSDK（C++ & Python API）が用意されています。
| 商品コード | LumiScanX30 / LumiScanX40 / LumiScanX60 |
|---|---|
| カメラ構成 | モノクロ 120万画素（1280 × 960） / ６fps × 13個 |
| FOV（H × V） | LumiScanX30： 30° × 20° LumiScanX40： 40° × 30° LumiScanX60： 60° × 45° |
| 点間距離 | 0.84mm at 1m |
| 校正精度（正確度） | ≤ 0.50mm at 1m |
| テンポラルノイズ（精度） | ≤ 0.50mm at 1m |
| 計測時間 | １秒 |
| 計測距離範囲（Ｚ方向） | 300mm – 3000mm |
| インターフェイス | GigE |
| 準拠規格・プロトコル | GigE Vision、GenICam、GenTL、ProfiNet、OPC-UA |
| GPIO | トリガーI/O、５ピンM12コネクタ |
| 計測モード | フリーラン、外部トリガー、ソフトウェアトリガー |
| 電源 | 24VDC（M12コネクタ）、PoE（IEEE 802.3af） |
| 消費電力 | 5.5W |

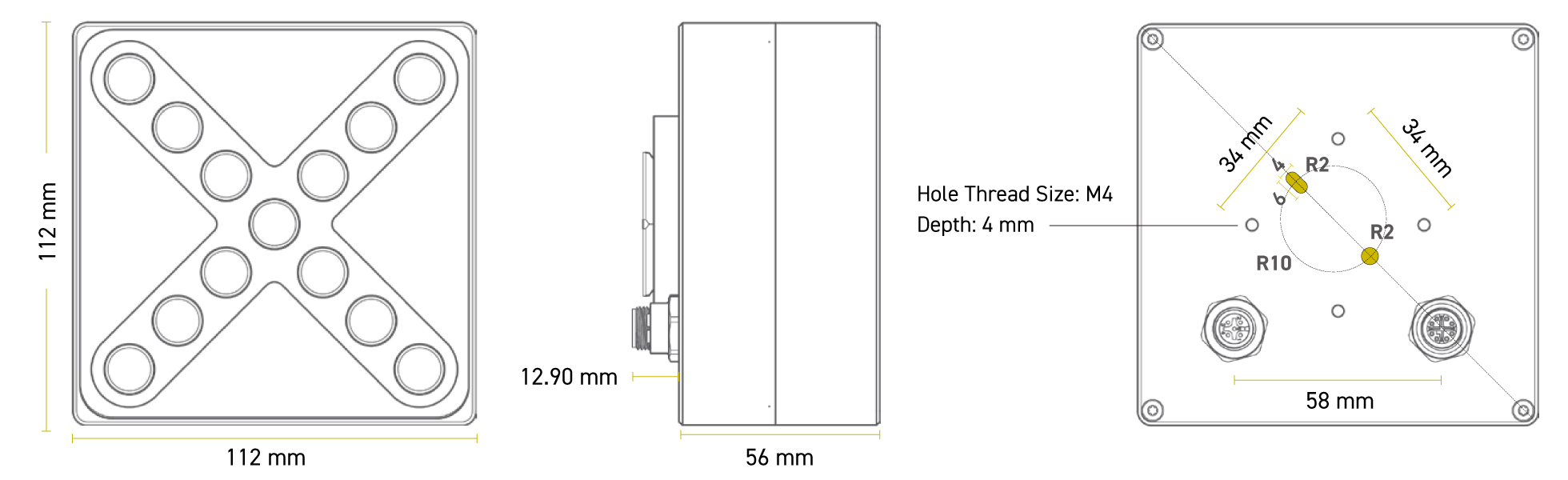

| サイズ / 重量 | 112 × 112 × 56mm / 737g |
| IP保護等級 | IP54 |
| 使用環境温度 / 湿度 | 動作時：0 ～ ＋55℃、保管時：0 ～ ＋65℃ / ５ ～ 85% 結露しないこと |
| 付属SDK | C++ & Python、サンプルコード |
▲タブのトップへ戻る
▲タブのトップへ戻る

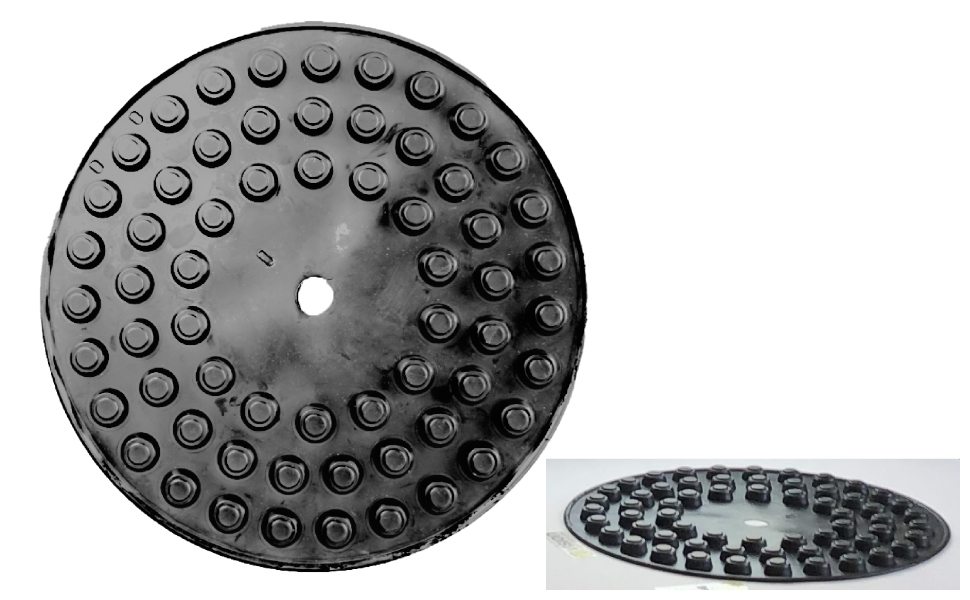

黒いゴム素材
写真（実物）

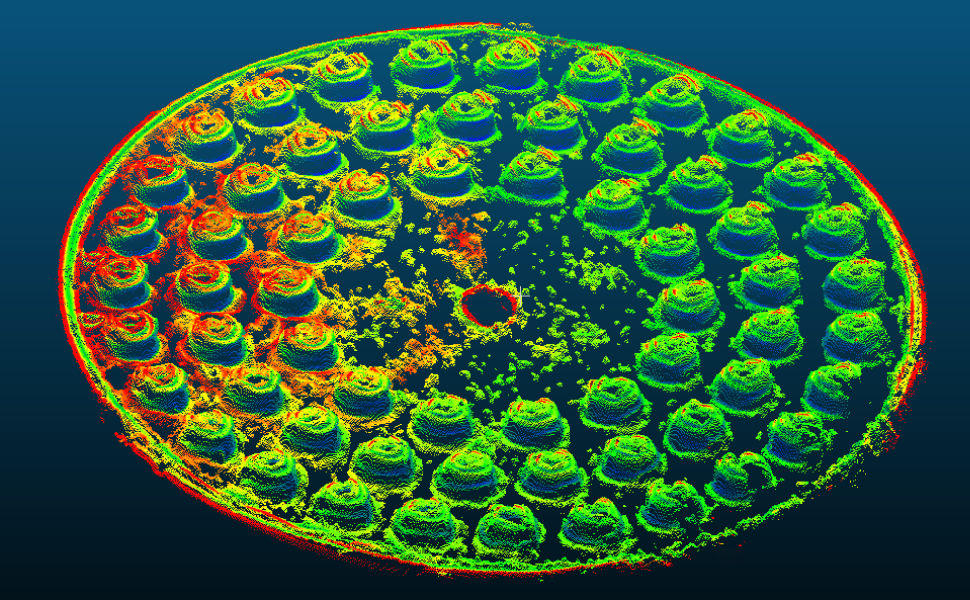

３Ｄ点群データ
写真（実物）
３Ｄ点群データ
