３Ｄラインプロファイルカメラ Profilometryシリーズ

USB3.0 ３Ｄラインプロファイルカメラ

シリーズ名
Profilometryシリーズ

内部FPGAでレーザ三角測量処理後プロファイル出力

専用のオンボード処理でPC負荷を低減

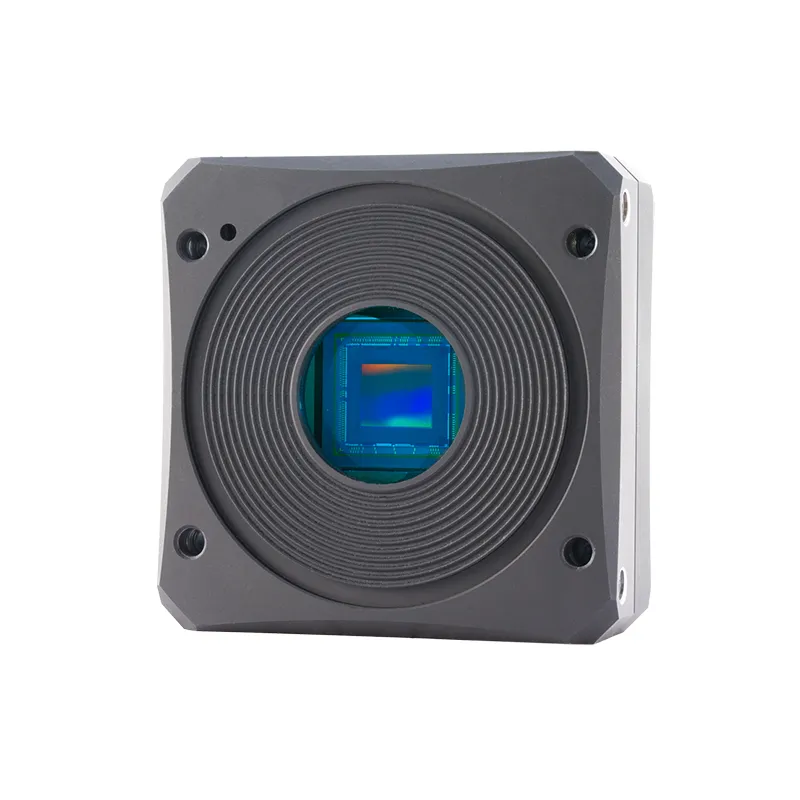

CELERA/CELERA One/ARIAプラットフォーム
複数プロファイルを１つのフレームで出力が可
USB3.0 or デュアルUSB3.0インターフェース
小型、超軽量、薄型で堅牢なアルミハウジング
非接触の表面検査に
FPGAプログラム不要
多彩なトリガー機能
Windows/Linux Python, C#, VB, C++サポート
Cognex VisionPro、MVTech Halcon、NI LabView互換性有

Alkeria社（イタリア）のProfilometry（プロフィロメトリー）シリーズは、レーザラインプロファイルカメラです。

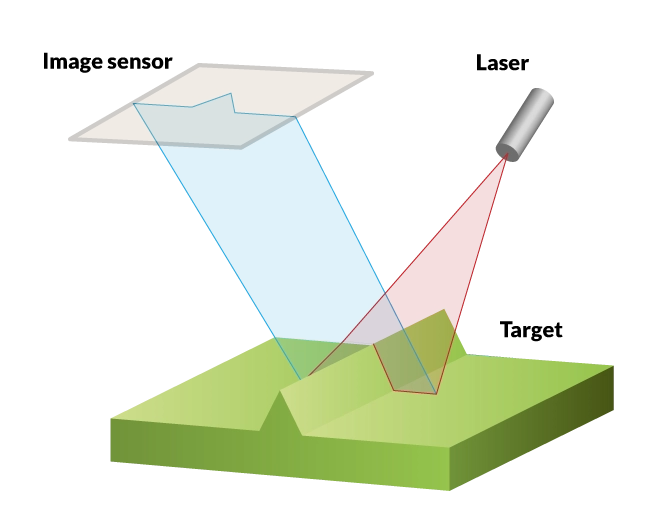

レーザーラインプロファイルは、検査エリアを通過する物体の表面全体にレーザー線を投影し、所定の角度で設置されたCMOSカメラで、物体から反射したレーザー線の形状を撮影します。この時、表面の形状が完全な面ではない場合、表面の凹凸がレーザの歪みとして検出されます。このレーザの形状を測定する事で対象物の表面の3D形状を認識します。

強力なオンボード画像処理

Alkeriaのレーザラインプロファイルカメラは、搭載されたFPGAと専用アルゴリズムによって、取得したフレームのすべての列のライン位置をサブピクセル精度で定義して出力します。つまり、プロファイル座標を独自に抽出計算して出力する為、USB3.0インターフェースを介して送信されるデータ量は大幅に削減されます。データ帯域が節約できるので、ユーザーはセンサが持つフレームレートのポテンシャルを存分に活かして、測定に必要なデータのみを収集する事ができます。FPGAのプログラムをする必要もありません。また、Profilometer拡張機能によってライン位置検出アルゴリズム処理を高速化することも可能です。

アプリケーション

金型の３Ｄ検査
自動車の車体検査
半導体後工程検査
鉄道車両のレールの検査

モデル
分光感度特性
図面
価格
商品コード/注意事項
ダウンロード

128行、1.04kHz ～ 2.62kHz
プロファイルFPGA処理後出力
独自の３Ｄラインプロファイルシステム構築に


型番	A15S-PRF	CO2K-PRF	C5S-PRF	C12SX-PRF
解像度	1456 × 1088	2048 × 1088	2464 × 2056	4112 × 3004
センサ	IMX273	AMS CMV2000	SONY Pregius® IMX250	SONY Pregius® IMX253
フォーマット	1/2.9"	2/3"	2/3"	1.1"
ピクセルサイズ	3.45µm × 3.45µm	5.5µm × 5.5µm	3.45µm × 3.45µm
カラー/モノクロ	モノクロ
プロファイル速度（128 rows）	1.57 kHz	2.62 kHz	1.89 kHz	1.04 kHz
ピクセルフォーマット	MONO8, MONO16, RAW8, RAW16
ADC	8, 10, 12 bits	10, 12 bits	8, 10, 12 bits
同期	外部トリガー、ソフトウェアトリガー
シャッター	18µs ～ 5s	15μs ～ 5s	17µs ～ 5s	25µs ～ 5s
シャッター方式	グローバルシャッター
電源	＜ 2W （USB3.0バスパワー）	＜ 3 W （USB3.0バスパワー）
I/O	2 I/O, LVTTL levels（※１）, １in（isolated）, １out（isolated）	2 in（ダイレクトエンコーダインターフェース）, 2 out, 1 I/O（RS422, RS644 LVDS, LVTTL）
マウント	ボードモデル, Cマウントパーツ, Sマウントパーツ, Cマウントケースモデル, Sマウントケースモデル	Cマウント, Fマウント（オプション）
インターフェース	USB3.2 Gen1x1		2 x USB3.2 Gen1x1
重量	＜ 5g（ボード）	126g（Cマウント）		150g（Cマウント）
寸法	26.4mm × 26.4mm × 7.8mm （ボード）	56mm × 56mm × 38.3mm （Cマウントアダプタあり）		56mm × 56mm × 26.7mm （レンズアダプタなし）
認証	CE, RoHS, FCC, IC
制御	Shutter, gain, brightness, contrast, LUT and gamma correction
使用環境温度	0 ～ 50 °C

（※１）構成可能なGPIO、RS232、またはダイレクトエンコーダインターフェース

▲タブのトップへ戻る

Sony IMX273・モノクロ

AMS CMV2000・モノクロ

Sony IMX 250/252/264・モノクロ

▲タブのトップへ戻る

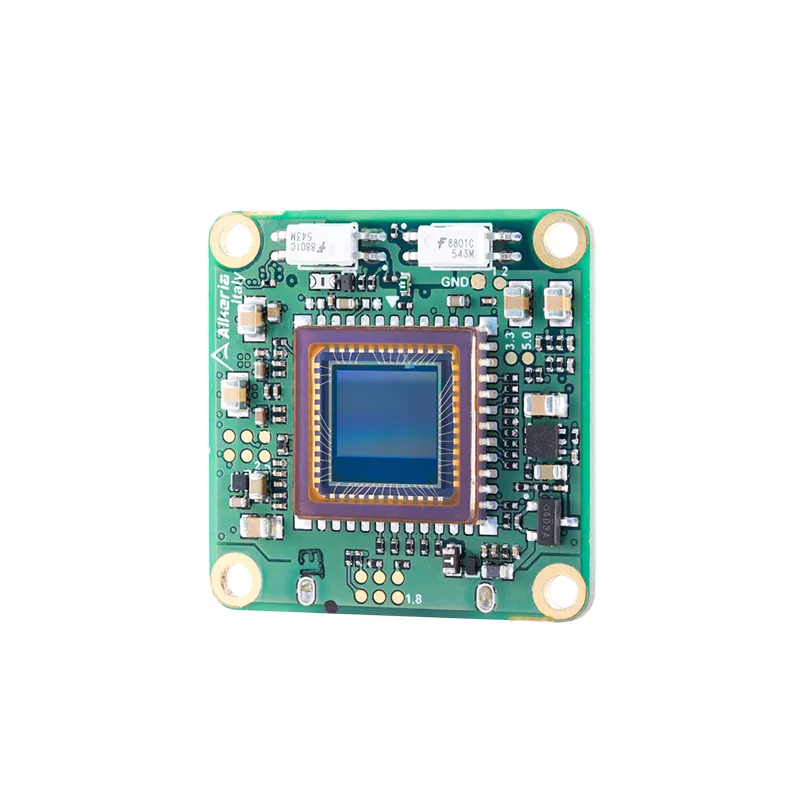

A15S-PRF

CO2K-PRF

C5S-PRF / C12SX-PRF

▲タブのトップへ戻る

Profilometry ARIA
	商品コード（型番）	構成/内容	価格
カメラ	A15S-PRF	ARIA 1.5M 1.58kHz USB3.0 ラインプロファイルカメラ	お問い合わせ
マウント	AAD-C	ARIA Cマウント	4,000円税込 4,400円
マウント	AAD-S	ARIA Sマウント	4,000円税込 4,400円
バックハウジング	ARIA Back Casing	ARIA バックケース	6,000円税込 6,600円
トリガーケーブル	AIO-03	モレックス7pinバラ線ケーブル0.3m	3,000円税込 3,300円

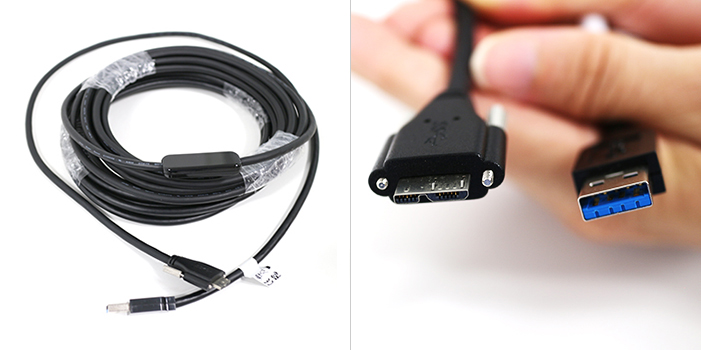

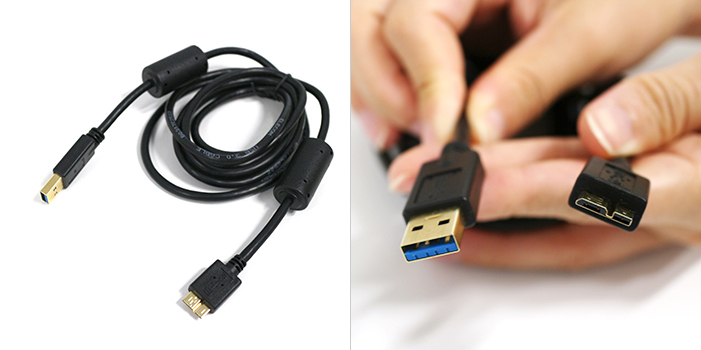

USBケーブル	DFG-USB3.0-2M	USB3.0ケーブル 2m	5,000円税込 5,500円

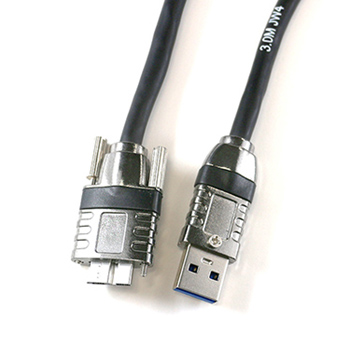

	Cable USB3.0 die-cast MicB(screw)/A 3.0m	USB3.0 Micro-B ロックネジ付きケーブル 3m	8,000円税込 8,800円

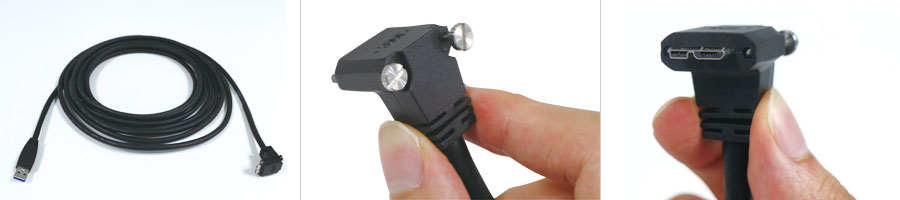

	1U30A-MB2U-SA1-300	USB3.0ロックコネクタ付きケーブル3mL型	10,000円税込 11,000円
