USB3.0ボードカメラ

シリーズ名
ARIAシリーズ

小型USB3.0 L型コネクタボードモデルで装置組込みに

コストパフォーマンスに優れるUSB3.0
小型26.4 × 26.4mm、軽量5g、L型
S・Cマウント、バックハウジングオプション
オンボード前処理でCPU負荷低減
e2V、Pregiusグローバルシャッターセンサ搭載
1chの絶縁入力と出力、2chのGPIO
多彩なトリガー機能
装置組込みやOEM用に
Windows/Linux Python, C#, VB, C++サポート
Cognex VisionPro、MVTech Halcon、NI LabView互換性有

Alkeria社（イタリア）のOEM・装置組込み用USB3.0ボードカメラARIAシリーズです。
小型でパワフルなARIA は、手頃な価格で小型、軽量、装置組込みが容易なOEM用カメラです。USBコネクタはUSB3.0でL型で省スペースに設置可能。USB3バスから直接給電されるため、外部電源アダプタは不要です。色に依存しないLUT、ガンマ補正、ホワイトバランス、明るさ、コントラスト、シャープネス、彩度など、最小構成でも強力なオンボード・ユーザー制御画像処理を提供します。前処理をオンボードで実施するのでエッジコンピュータのCPU負荷を低減します。

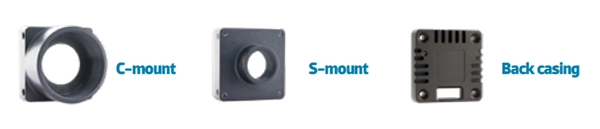

選べるハウジングオプション

ARIAシリーズは、フロントCマウント、フロントSマント、バックパネルをオプションとして用意しています。トリガー入力とUSB3.0のコネクタ部分はハウジング外部からアクセスができます。フロントとバックパネルを取り付ける事で、ある程度のダストからセンサ基板が守られ、放熱効率もUPします。

アプリケーション

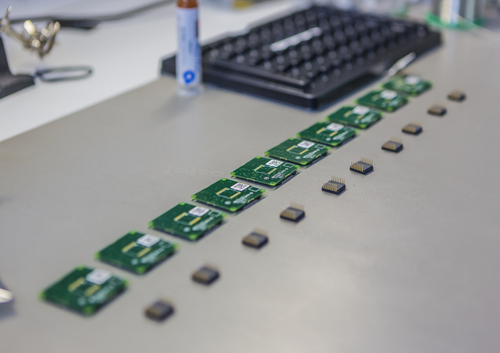

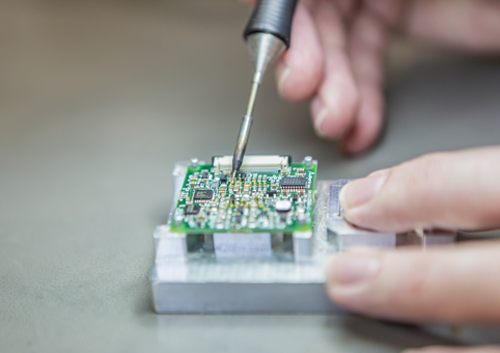

マイナーチェンジからフルカスタムまで

AlkeriaのR&Dチームはお客様の特定のアプリケーションに最適なソリューションを提供します。独自の画像処理システムをデバイスへ実装するOEMカスタムにも対応しています。

　例）

ハウジングとボード形状のカスタム設計
IOとコネクタのカスタマイズ
ユーザ指定の工場出荷時設定
追加機能をFPGAとドライバーにポーティング
FPGAカーネルフィルターやデバイスでの前画像処理

モデル
分光感度特性
図面
価格
商品コード/注意事項
ダウンロード

USB3.0 CMOSセンサ搭載シングルカメラ
POWERFUL ON-BOARD IMAGE PROCESSING
VERSATILE I/O

型番	A1ES-M	A1ES-C	A2ES-M	A2ES-C	A1ER-C	A04S-M	A04S-C	A15S-M	A15S-C
解像度	1288 × 1032		1608 × 1208		1288 × 1032	728 × 544		1456 × 1088
センサ	EV76C560		EV76C570		EV76C661	IMX287		IMX273
フォーマット	1/1.8"					1/2.9"
ピクセルサイズ	5.3µm × 5.3µm		4.5µm × 4.5µm		5.3µm × 5.3µm	6.9µm × 6.9µm		3.45µm × 3.45µm
カラー/モノクロ	モノクロ	カラー	モノクロ	カラー	カラー	モノクロ	カラー	モノクロ	カラー
最大フレームレート	62fps		51fps		62fps	522fps	458fps	237fps	118fps
ピクセルフォーマット	MONO8, MONO16, RAW8, RAW16	MONO16, RAW16, YUV4:2:2, RGB24	MONO8, MONO16, RAW8, RAW16	MONO16, RAW16, YUV4:2:2, RGB24	MONO16, RAW16, YUV4:2:2, RGB24	MONO8, MONO16, RAW8, RAW16	MONO16, RAW16, YUV4:2:2, RGB24	MONO8, MONO16, RAW8, RAW16	MONO16, RAW16, YUV4:2:2, RGB24
ADC	10 bits					8, 10, 12 bits
同期	外部トリガー、ソフトウェアトリガー
シャッター	16µs ～ 0.99s					18µs ～ 5s
シャッター方式	グローバルシャッター
読出し	Normal, AOI, binning, frame combiner
電源	＜ 1,2 W（USB3.0バスパワー）					＜ 2 W（USB3.0バスパワー）
I/O	2 I/O, LVTTL levels（※１）, 1 in（isolated）, 1 out（isolated）
マウント	ボードモデル, Cマウントパーツ, Sマウントパーツ, Cマウントケースモデル, Sマウントケースモデル
インターフェース	USB3.2 Gen1x1
重量	＜ 5g（ボードモデル）
寸法	26.4mm × 26.4mm × 7.8mm（ボードモデル）
認証	RoHS
制御	Shutter, gain, brightness, contrast, saturation, LUT and gamma correction, white balance
使用環境温度	0 ～ 50 °C

（※１）構成可能なGPIO、RS232、またはダイレクトエンコーダインターフェース

※PCサイトもしくは画面を横にするとラインナップがさらに詳細に表示されます。

▲タブのトップへ戻る

Sony IMX273・モノクロ

Sony IMX273・カラー

Sony IMX287・モノクロ

Sony IMX287・カラー

e2V 560・モノクロ

e2V 560・カラー

e2V 661・NIR

▲タブのトップへ戻る

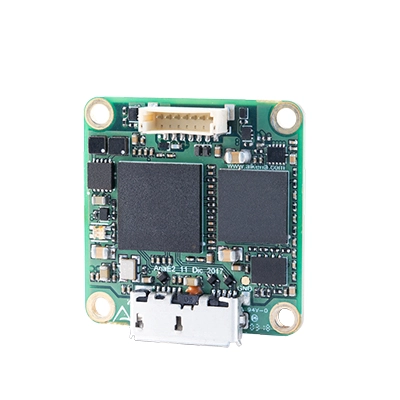

コネクタボードモデル

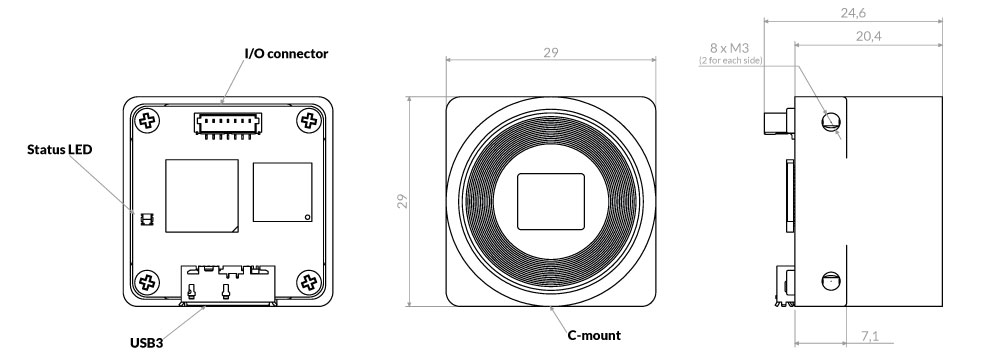

Cマウントアダプタオプション

Sマウントアダプタオプション

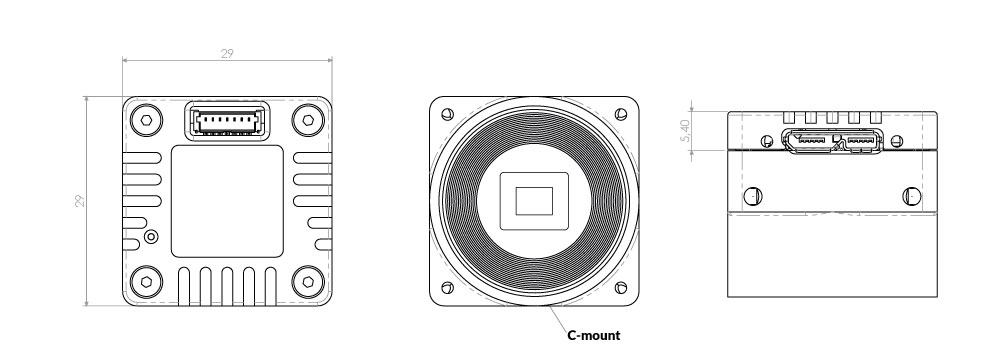

Cマウントケースモデルオプション

▲タブのトップへ戻る

	商品コード（型番）	構成/内容	価格
カメラ	A1ES-M	ARIA 1.3M 62fps USB3.0 モノクロボードカメラ	お問い合わせ
	A1ES-C	ARIA 1.3M 62fps USB3.0 カラーボードカメラ	お問い合わせ
	A1ER-M	ARIA 1.3M 62fps USB3.0 モノクロNIRボードカメラ	お問い合わせ
	A1ER-C	ARIA 1.3M 62fps USB3.0 カラーボードカメラ	お問い合わせ
	A2ES-M	ARIA 2M 51fps USB3.0 モノクロボードカメラ	お問い合わせ
	A2ES-C	ARIA 2M 51fps USB3.0 カラーボードカメラ	お問い合わせ
	A04S-M	ARIA 0.4M 522ps USB3.0 モノクロボードカメラ	お問い合わせ
	A04S-C	ARIA 0.4M 458ps USB3.0 カラーボードカメラ	お問い合わせ
	A15S-M	ARIA 1.5M 237fps USB3.0 モノクロボードカメラ	お問い合わせ
	A15S-C	ARIA 1.5M 118fps USB3.0 カラーボードカメラ	お問い合わせ
マウント	AAD-C	ARIA Cマウント	4,000円税込 4,400円
マウント	AAD-S	ARIA Sマウント	4,000円税込 4,400円
バックハウジング	ARIA Back Casing	ARIA バックケース	6,000円税込 6,600円
トリガーケーブル	AIO-03	モレックス7pinバラ線ケーブル0.3m	3,000円税込 3,300円
USBケーブル	DFG-USB3.0-2M	USB3.0ケーブル 2m	5,000円税込 5,500円
	Cable USB3.0 die-cast MicB(screw)/A 3.0m	USB3.0 Micro-B ロックネジ付きケーブル 3m	8,000円税込 8,800円
	1U30A-MB2U-SA1-300	USB3.0ロックコネクタ付きケーブル3mL型	10,000円税込 11,000円
	Cable USB3.0 die-cast MicB(screw)/A 5.0m	USB3.0 Micro-Bロックネジ付きケーブル 5m	12,000円税込 13,200円
	CA-USB30-AmB-BLS/10	USB3.0ロックコネクタ付きケーブル 10m	28,000円税込 30,800円
AOC USBケーブル	CBL-AO-USB3-AUBS-MM-10M0	USB3.1 TypeA-MicroB AOCケーブル 10m	71,000円税込 78,100円
	CBL-AO-USB3-AUBS-MM-15M0	USB3.1 TypeA-MicroB AOCケーブル 15m	75,000円税込 82,500円
	CBL-AO-USB3-AUBS-MM-20M0	USB3.1 TypeA-MicroB AOCケーブル 20m	92,000円税込 101,200円
	CBL-AO-USB3-AUBS-MM-25M0	USB3.1 TypeA-MicroB AOCケーブル 25m	100,000円税込 110,000円
	CBL-AO-USB3-AUBS-MM-30M0	USB3.1 TypeA-MicroB AOCケーブル 30m	136,000円税込 149,600円
	CBL-AO-USB3-AUBS-MM-50M0	USB3.1 TypeA-MicroB AOCケーブル 50m	193,000円税込 212,300円
ボード	ZVA-IOI PCIe USB3.0 Quad Channel 4 Port	PCI-Express 2.0（Gen2）x4 USB3.0 4portインターフェイスボード（個別帯域）	65,000円税込 71,500円

▲タブのトップへ戻る

ドキュメント	ARIA Profilometer - User Guide	[PDF形式：549KB]
ドキュメント	ARIA - mechanical detail	[PDF形式：310KB]
3D models	ARIA board level	[ZIP形式：835MB]
	ARIA with C-mount	[ZIP形式：949MB]
	ARIA with S-mount	[ZIP形式：965MB]
	ARIA cased with C-mount lens adapter	[ZIP形式：1.3MB]
	ARIA cased with S-mount lens adapter	[ZIP形式：1.3MB]
