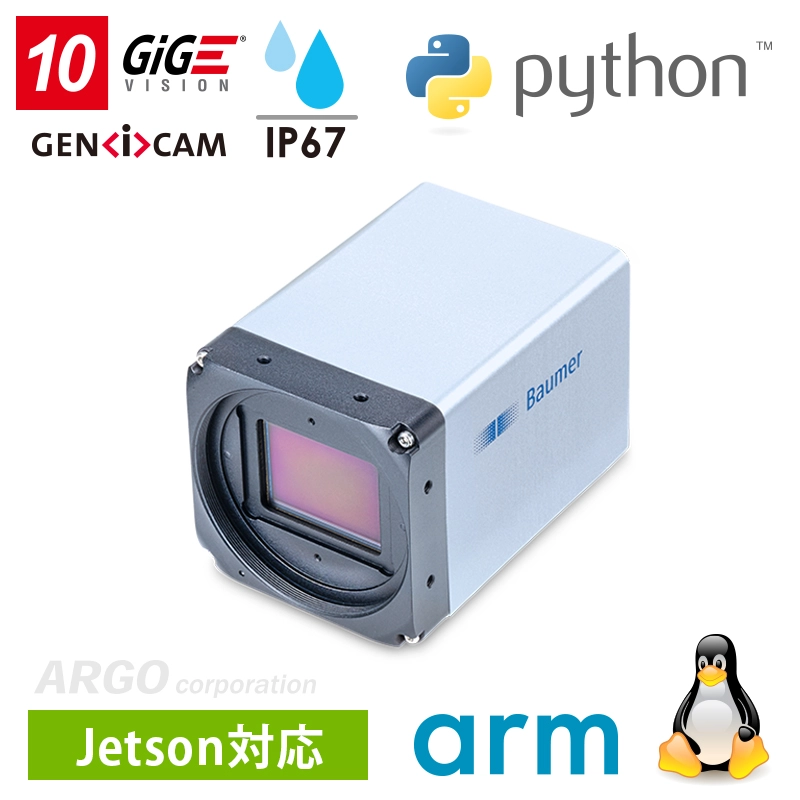

高性能10GigEカメラ JPEG圧縮モデル
Baumer（バウマー）社製
製品名
VLXN-650M.I.JP
製品名
VLXN-650M.I.JP
CMOS 9344 × 7000 @ 9fps 6500万画素 モノクロ
- マルチギガビットイーサネット対応10GigEカメラ
- 9344×7000 @ 9fps 高画質CMOSセンサー搭載
- 高ダイナミックレンジ：66dB
- 撮影した画像をカメラ内部でJPEG圧縮して出力
- PCによるデータ取り込み/画像処理の負荷を軽減
- 内部メモリレコーディング対応１GBバッファ搭載
- 耐振動 / 耐衝撃 ： 10G / 100G
- IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
- Pythonでの制御に対応（aravis、harvesters）
- カラーでもビニング可能なTrueColorBinning対応
- 防水防塵IP67対応ハウジングを採用
- NVIDIA Jetsonシリーズ、Raspberry Pi対応
アルゴ取扱いのBaumer（バウマー）社のVLXN-650M.I.JPはGpixel製の高画質CMOSを搭載し、解像度9344×7000で9fpsの高速取り込みが可能です。Baumerの堅実な設計が小型ながらも安定した動作を提供します。
本モデルは撮影した画像をカメラ内部でJPEG圧縮して出力することが可能です。 画像を圧縮することでデータ容量を削減し、PCによるデータ取り込みや画像処理時の負荷を軽減させることができます。
スポーツ時の動作解析や、内部メモリへのレコーディングも可能な大容量バッファが確実で安定したデータ転送を提供。シーケンサーによる遅延レスのパラメータ切り替えにより多彩なタスク撮影も可能です。
高温でも動作可能な高耐熱設計と温度監視センサーが高温環境下での安定した動作を提供し、IP67ハウジングを採用した事で防塵・防水性能も完備。より負荷の高い環境化への適応性も考慮されています。
PLCとの連携を意識した高電圧対応のマルチプルデジタルI/Oも搭載。PWM制御可能な照明コントローラを４ch内蔵しており、連続点灯で72W、ストロボ発光で最大120Wまで対応可能です。
※レンズは別売りです。
| 解像度 | 9344 × 7000：モノクロ |
|---|---|
| 階調 | 8 / 10 / 12 ビット対応 (12ビットADC) |
| ダイナミックレンジ | 66dB（typical） |
| センサ | CMOS Gpixel：GMAX3265 |
| センサフォーマット | 2.3”フォーマット |
| ピクセルサイズ | 3.2μm × 3.2μm |
| シャッター方式 | グローバルシャッター |
| フレームレート （fps） |
|
| 露光制御 | 20μsec ～ 60sec （１μsec単位で指定可能） |
| ゲイン制御 | 0～44dB |
| 内蔵メモリバッファ | 1024MB（メモリレコーディング対応） |
| JumboFrame機能 | 9000Byteまで対応 |
| オペレーションモード | トリガーモード / フリーランモード |
| 機能 | シーケンサー / タイマー / カウンター / 欠陥画素補正 LUT / パケット再送 / Chunk / EventsMessage |
| パーシャルスキャン | 縦横任意指定可能（横は32画素ずつ、縦は１画素ずつ） |
| ビニング （TrueColorBinning対応） |
2 × 2 |
| イメージフォーマット | モノクロ：Mono8 / Mono10 / Mono12 / Mono12p |
| 外部入力（デバウンサー対応） | レベル検知（0～30VDC / 3～10mA） |
| Low：0 ～ 4.5VDC / High：11 ～ 30VDC | |
| 外部出力 | アクティブ, High or Low 12 ～ 48VDC / max=1.5A |
| PWM出力 | 最大パルス幅:１秒 最大瞬間電流：2.5A（デューティ比:40％） |
| サイズ | 60mm × 60mm × 103.8mm |
| 重量 | 485g |
| インターフェース |
5 Gigabit Ethernet
2.5 Gigabit Ethernet Gigabit Ethernet Fast Ethernet (5000 Mbits/sec)
(2500 Mbits/sec) (1000 Mbits/sec) (100 Mbits/sec) |
| IPアドレス設定 | 固定IP / DHCP / LLA |
| レンズマウント | M58マウント |
| コネクタ | M12-8pin：Ethernet M12-12pin：電源+トリガー入出力 |
| 電源 / 消費電力 | 電源 24VDC / 10.1W：モノクロ |
| 使用環境温度 / 湿度 | 動作時 -30 ～ +70℃ / 10% ～ 90% 結露しないこと |
| 耐振動 / 耐衝撃 | 10G / 100G IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠 |
| MTBF | 24年＠45℃、15年＠60℃ |
| SDK （カメラに付属） |
Baumer-GAPI：C/C++,C#,VB.Net neoAPI：Python,C/C++,C# |
| API | GigE Vision、GEN<I>CAM準拠 |
| 対応 サードパーティソフト |
・Zebra Aurora Vision ・MVTec：HALCON（8.0.2以上） ・NI：LabView（Vision Acquisition Software8.2.1以上） ・Cognex：VisionPro（5.0以上） ・Matrox：MIL（8.0以上） ・MathWorks：MATLAB（R2010b以上） ・Python Harvesters（Python3.4～3.7、64bit OS） ・Python aravis（Python3以上、64bit OS） ・Norpix：StreamPix |
| OS | 32/64bit：Windows（8.1以降のWindowsOS） 32/64bit：Linux（全ディストリビューション） |
| ARM | NVIDIA：各Jetsonシリーズ対応 RaspberryPi：各RaspberryPiシリーズ対応 その他ARMプロセッサ環境（armhf/aarch64）対応 |
| コンプライアンス | CE、RoHS、REACh |
▲タブのトップへ戻る
VLXN-650M.I.JP
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | VLXN-650M.I.JP | 10GigEカメラ・JPEG圧縮モデル・モノクロ・6500万画素 | お問い合わせ |
| 電源用ACアダプタ ＆トリガーケーブル |
AC24V.2-M12-I | 24VDC VCXG.I/VLXT用ACアダプタ 12pin-M12コネクタ仕様 |
25,000円 税込 27,500円 |
※一括で複数台ご検討の場合は別途ご相談ください。
専用LANケーブル
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
CAM12.X8-5m | CAT6A 高屈曲LANケーブル（5m） IP67用M12コネクタ仕様 |
40,000円 税込 44,000円 |
|
CAM12.X8-10m | CAT6A 高屈曲LANケーブル（10m） IP67用M12コネクタ仕様 |
50,000円 税込 55,000円 |
|
CAM12.X8-15m | CAT6A 高屈曲LANケーブル（15m） IP67用M12コネクタ仕様 |
60,000円 税込 66,000円 |
|
CAM12.X8-20m | CAT6A 高屈曲LANケーブル（20m） IP67用M12コネクタ仕様 |
70,000円 税込 77,000円 |
トリガーケーブル（先バラ）
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
ESG 34JP0200GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 2m（先バラ） |
20,000円 税込 22,000円 |
|
ESG 34JP0500GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
25,000円 税込 27,500円 |
|
ESG 34JP1000GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 10m（先バラ） |
30,000円 税込 33,000円 |
|
ESG 34JP2000GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 20m（先バラ） |
55,000円 税込 60,500円 |
10GigE対応NICカード
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| ZVA-Intel_X550-T2_10GbE_Serv_Adapter | Intel 10GigE X550 DualPort PCIe3.0 x4 ※VLXTシリーズの全モデルに対応、2ポート |
お問い合わせ |
レンズアクセサリー
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |

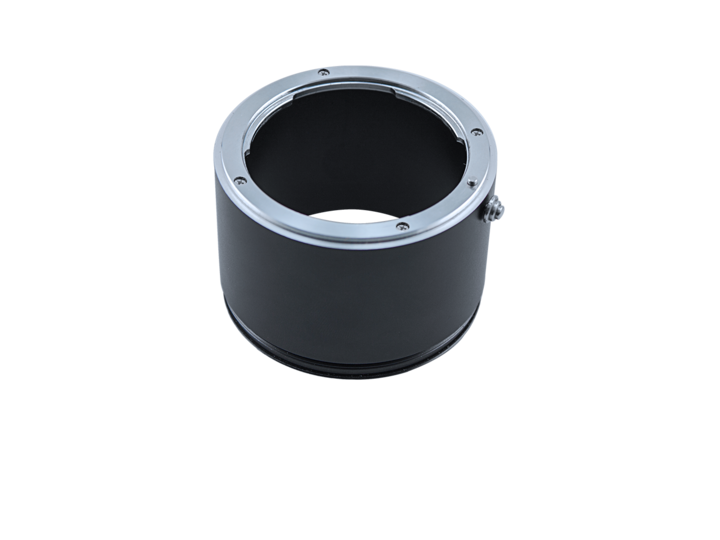

Adapter M58/F-Mount | M58 to F-Mount レンズマウントアダプタ | 28,000円 税込 30,800円 |
 |

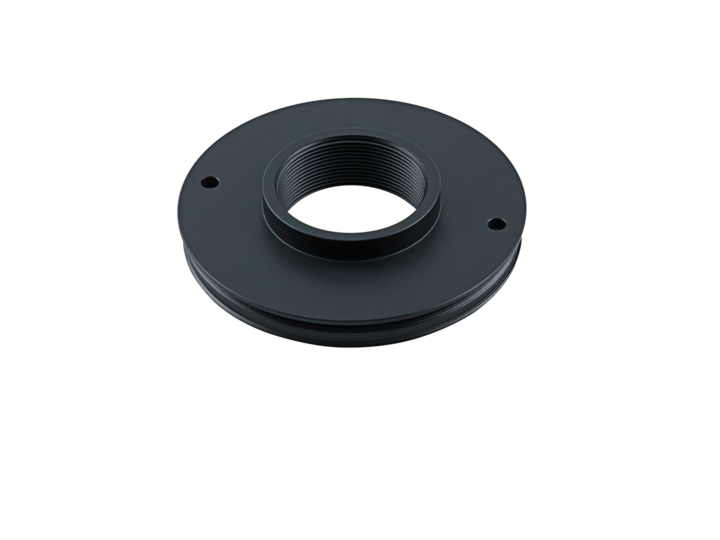

Adapter M58/C-Mount | M58 to C-Mount レンズマウントアダプタ | 10,000円 税込 11,000円 |
 |

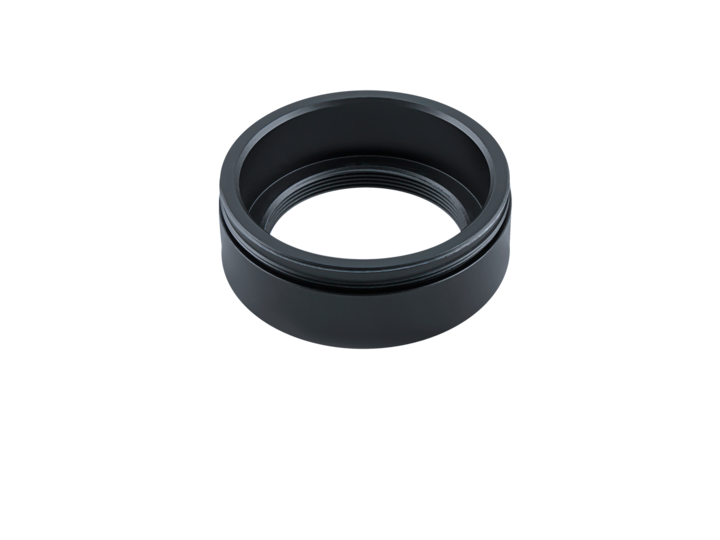

Adapter M58/M42x1-Mount(26.8mm) | M58 to M42（フランジバック26.8mm） レンズマウントアダプタ |
10,000円 税込 11,000円 |
 |

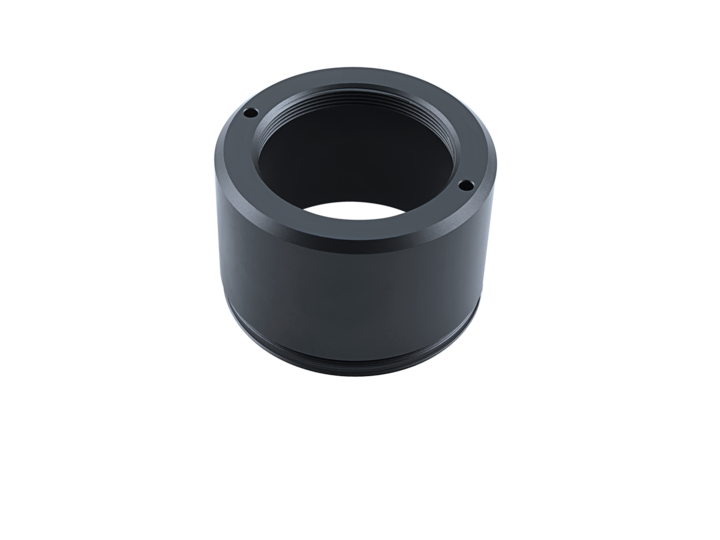

Adapter M58/M42x1-Mount(45.5mm) | M58 to M42（フランジバック45.5mm） レンズマウントアダプタ |
10,000円 税込 11,000円 |
マウントアダプタ・ヒートシンク
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
Mounting Adapter Type B(Tripod) | 三脚固定用マウントアダプタ | 7,000円 税込 7,700円 |
 |
Heat Sink Type A | 小型ヒートシンク（48 × 33 × 16.5mm） | 7,000円 税込 7,700円 |
 |
Heat Sink Type B | 大型ヒートシンク（50 × 50 × 40mm） | 7,000円 税込 7,700円 |
VLXT.I用レンズ保護チューブ
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
Tube Adapter C M62 hard anodized | VLXT用 M62レンズチューブ用ベース | 15,000円 税込 16,500円 |
 |
Tube M62 hard anodized | アクリルガラスM62レンズチューブ φ65mm × 58mm |
20,000円 税込 22,000円 |
|
Tube M62 hard anod. scratchproof glass | M62レンズチューブ（高耐久ゴリラガラス） φ65mm × 58mm |
33,000円 税込 36,300円 |
 |
Tube Module 6 mm M62 hard anodized | M62レンズチューブ延長用 6mm | 10,000円 税込 11,000円 |
 |
Tube Module 12 mm M62 hard anodized | M62レンズチューブ延長用 12mm | 10,000円 税込 11,000円 |
 |
Tube Module 36 mm M62 hard anodized | M62レンズチューブ延長用 36mm | 15,000円 税込 16,500円 |
ソフトウェア
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| StreamPix9 | マルチ制御対応汎用レコーディングソフト | サイト参照 |
※注意事項
- IP67仕様で使用する場合は保護チューブをご使用ください。
- 保護チューブは使用するレンズに応じて適切な数の延長チューブが必要です。
- イーサネットポートはマルチギガビットイーサネットのため接続するNICに応じて速度が決まります。
- Output端子はPWM使用時のみ2.5Aまで利用可能です。
- 10GigEカメラのデータ取り込みには高いCPU性能が必要です。推奨CPUはIntelCore i7以上の性能です。
例：Intel Core i7-7820X利用時で約５%程度のCPU負荷がかかります。
