高速GigEカメラ Baumer（バウマー）社製
製品名
LXG-40M/LXG-40C
製品名
LXG-40M/LXG-40C
2048 × 2048 @ 59fps 400万画素 モノクロ or カラー
- Baumer LXG-40 400万画素高速カメラ
- 2048 × 2048 @59fps CMOSセンサ搭載
- 大容量内部イメージバッファ
- マルチキャスト転送対応
- Pythonでの制御に対応（aravis、harvesters）
- 8/10ビット出力対応
- マルチROIによる複数エリア取得対応
- PoEによる給電も可能
- 静的リンク・アグリゲーション（SLA）によるDualGigE対応
- DualでもSingleでも動作可能なPnP式DualGigE
- NIR感度増強モデルあり
- NVIDIA Jetsonシリーズ、Raspberry Pi対応
アルゴ取扱いのBaumer（バウマー）社のLXG-40はams製のCMOSセンサ・CMV4000を搭載し解像度2048 × 2048で59fpsの高速取り込みが可能です。高感度・低ノイズなセンサを搭載する計測機器・検査装置組み込み用の産業用カメラです。
出力インタフェイスはGigE・ギガビットイーサネットでCマウントを採用し、60 × 60 × 52.4mmのコンパクトデザインを実現しました。128MB内部バッファによる確実で安定したデータ転送を備え、様々なトリガーモードが支援されております。内部信号をトリガとして出力するTimer出力や内部イベントをカウントするカウンター機能、異なるパラメータに瞬時に切り替えて継続撮影するシーケンサーなど自動制御に役立つ機能が搭載されています。
静的リンク・アグリゲーションによるPnP対応のDualGigEですのでリアルタイムでSingleとDualを切り替え可能です。また、切替時に転送量が帯域をオーバーする場合は自動的にフレームレートを抑制し、出力が停止しないように自動調整します。
※レンズは別売です。
| 解像度 | 2048（H） × 2048（W） @ 59fps 400万画素 |
|---|---|
| 階調 | 8 / 10 ビット対応（10 ビットADC） |
| ダイナミックレンジ | 54.5 dB |
| センサ | CMOS ams：CMV-4000 V3 |
| フォーマット | 1”フォーマット / 11.26mm × 11.26mm |
| ピクセルサイズ | 5.5μm × 5.5μm |
| シャッター方式 | グローバルシャッター |
| フレームレート | 59fps @2048x2048 フルフレーム |
| 露光制御 | 30μsec ～ 1sec（1μsec単位で指定可能） |
| デジタルゲイン | 1.0x ～ 4.0x |
| 内蔵メモリバッファ | 512MB |
| JumboFrame機能 | 9,000Byteまで対応 |
| オペレーションモード | フリーラン or トリガーモード |
| 機能 | HDR / シーケンサー / タイマー / カウンター / LUT / 欠陥画素補正 / FPN補正 / パケット再送 / イベントログ出力 |
| パーシャルスキャン | 縦横任意指定可能（横は32画素ずつ） |
| マルチプルROI | 最大8カ所登録可能 |
| ビニング | ２×２まで（モノクロのみ） |
| イメージフォーマット | モノクロ：Mono |
| カラー：BayerGB | |
| マルチプルデジタルI/O | 入力：1ライン、出力：3ライン |
| 外部入力 | レベル検知（0 ～ 30VDC / max=10mA） |
| Low：0 ～ 4.5VDC / High：11 ～ 30VDC | |
| 外部出力 | アクティブ, High or Low 5 ～ 30VDC / max=50mA （通常24VDC） |
| ハウジング | アルミニウム、IP40 |
| インターフェース | GigabitEthernet（1000BASE） |
| IPアドレス設定 | 固定IP、DHCP、LLA |
| レンズマウント | Cマウント |
| コネクタ | RJ45 x2port ：GigabitEthernet（PoE対応） M8（8pin） ：MultiI/O M8（3pin） ：電源 |

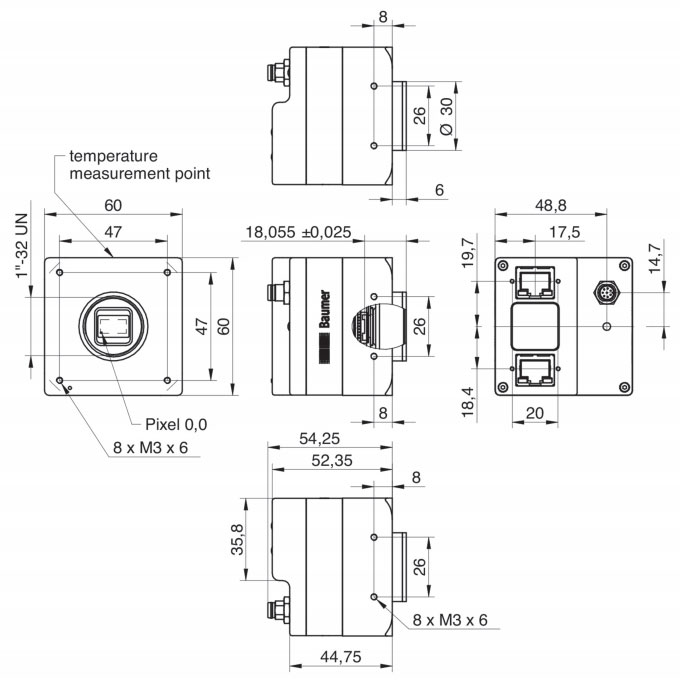

| 本体寸法 | 60 × 60 × 52.4mm |
| 重量 | 340g |
| 電源・消費電力 | 入力電源：20～30VDC、 消費電力4.9W（PoE時 5.9W） |
| 使用環境温度 / 湿度 | 動作時：+5℃ ～ +64℃、保管時：-10 ～ +70℃ / 10% ～ 90% 結露しないこと |
| SDK （カメラに付属） |
Baumer-GAPI：C/C++,C#,VB.Net neoAPI：Python,C/C++,C# |
| API | GigE Vision、GenICam準拠 |
| 対応 サードパーティソフト |
・Zebra Aurora Vision ・MVTec：HALCON（8.0.2以上） ・NI：LabView（Vision Acquisition Software8.2.1以上） ・Cognex：VisionPro（5.0以上） ・Matrox：MIL（8.0以上） ・MathWorks：MATLAB（R2010b以上） ・Python Harvesters（Python3.4～3.7、64bit OS） ・Python aravis（Python3以上、64bit OS） ・Norpix：StreamPix |
| OS | 32/64bit：Windows（8.1以降のWindowsOS） 32/64bit：Linux（全ディストリビューション） |
| ARM | NVIDIA：各Jetsonシリーズ対応 RaspberryPi：各RaspberryPiシリーズ対応 その他ARMプロセッサ環境（armhf/aarch64）対応 |
| コンプライアンス | CE、RoHS、REACh |
▲タブのトップへ戻る
▲タブのトップへ戻る
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 |
|---|---|---|
| LXG-40M | 高速GigEカメラ モノクロ・400万画素・Cマウント | お問い合わせ |
| LXG-40NIR | 高速GigEカメラ NIR感度増強モデル モノクロ・400万画素・Cマウント | お問い合わせ |
| LXG-40C | 高速GigEカメラ カラー・400万画素・Cマウント | お問い合わせ |
※一括で複数台ご検討の場合は別途ご相談ください。
ネットワーク機器
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
AdLink PCIe-GIE74P-PoE | AdLink 4port LANカードPoE対応 PCIe x4 | 78,000円 税込 85,800円 |
| BIJ-POE-1P2G | 1台接続用 PoE Power Injector/AC100V電源用 （スイッチングハブ機能はありません） |
16,280円 税込 17,908円 |
|
| BS-GS2008P | PoE＋対応 GigEスイッチングハブ/AC100V電源用 （RJ45：8Port） |
お問い合わせ |
ケーブル
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
AC12V.2-M8-8 | 12VDC LX/VCXG用ACアダプタ 8pin-M8コネクタ仕様（トリガ用ケーブル付き） |
25,000円 税込 27,500円 |
| CAM8.A8-5m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
18,000円 税込 19,800円 |
|
| CAM8.A8-10m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 10m（先バラ） |
25,000円 税込 27,500円 |
|
| CAM8.A8-5m(90°) | L字型8pin-M8コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
20,000円 税込 22,000円 |
マウントアダプタ・ヒートシンク
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
Mounting Adapter Type B (Tripod) |
三脚固定用マウントアダプタ | 7,000円 税込 7,700円 |
 |
Mounting Adapter Type C | 側面固定用マウントアダプタ | 7,000円 税込 7,700円 |
 |
Heat Sink Type B | 大型ヒートシンク（50 × 50 × 40mm） | 7,000円 税込 7,700円 |
ソフトウェア
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| StreamPix9 | マルチ制御対応汎用レコーディングソフト | サイト参照 |
※注意事項
- SingleGigEでの動作時はフレームレート上限が半分になります。
- 静的リンク・アグリゲーション （SLA） によるDualGigE制御には
Intel社のネットワークコントローラーを搭載したLANデバイスが必須です。 - 静的リンク・アグリゲーション （SLA） ではGigEのLANポートを2ポート使用します。
- Windows8以降では一部のIntel製ネットワークコントローラーしかチーム化（Teaming）を利用できないため
ハードウェア環境によってはDualGigEで使用できません。 - Windows10ではVer22.3以降のIntel製LANドライバーでなければチーミングがサポートされていないためDualGigEで使用できません。
- SLAに対応していないサードパーティソフト使用時はSingleGigEでの動作になります。
- PoEでの動作時はLANケーブルへの電力供給の為、別途1000BASE用のPower Injectorか、
IEEE802.3af準拠で1000BASEのポートを持つスイッチが必要です。 - 熱伝導の良い内部構造をしております。熱を逃がすためにも金属治具に取り付けて使用してください。
- Heat Sink Type Bですと１つでおおよそ10～8℃ほどの冷却効果があります。
