高速GigEカメラ Baumer（バウマー）社製
製品名
LXG-80M/LXG-80C
製品名
LXG-80M/LXG-80C
3360 × 2496 @ 29fps 800万画素 モノクロ or カラー
- Baumer LXG-80 800万画素高速カメラ
- 3360×2496 @ 29fps CMOSセンサ搭載
- 大容量内部イメージバッファ
- マルチキャスト転送対応
- Pythonでの制御に対応（aravis、harvesters）
- 8/12ビット出力対応
- マルチROIによる複数エリア取得対応
- PoEによる給電も可能
- 静的リンク・アグリゲーション（SLA）によるDualGigE対応
- DualでもSingleでも動作可能なPnP式DualGigE
- NVIDIA Jetsonシリーズ、Raspberry Pi対応
アルゴ取扱いのBaumer（バウマー）社のLXG-80はams製のCMOSセンサ・CMV8000を搭載し解像度3360×2496で29fpsで取り込みが可能です。高感度・低ノイズなセンサを搭載する計測機器・検査装置組み込み用の産業用カメラです。
出力インタフェイスはGigE・ギガビットイーサネットでレンズマウントはM58マウントを採用しました（アダプタによりFマウント、M42マウント、Cマウントに対応可能）。サイズは60 × 60 × 54mm、290g（M58マウント）のコンパクトデザインを実現しました。128MB内部バッファによる確実で安定したデータ転送を備え、様々なトリガーモードが支援されております。内部信号をトリガとして出力するTimer出力や内部イベントをカウントするカウンター機能、異なるパラメータに瞬時に切り替えて継続撮影するシーケンサーなど自動制御に役立つ機能が搭載されています。
静的リンク・アグリゲーションによるPnP対応のDualGigEですのでリアルタイムでSingleとDualを切り替え可能です。また、切替時に転送量が帯域をオーバーする場合は自動的にフレームレートを抑制し、出力が停止しないように自動調整します。
※レンズは別売です。
| 解像度 | 3360（H） × 2496（W） @ 29fps 800万画素 |
|---|---|
| 階調 | 8 / 12 ビット対応 （12ビットADC） |
| ダイナミックレンジ | 57 dB |
| センサ | CMOS ams：CMV8000 |
| フォーマット | 4/3”フォーマット |
| ピクセルサイズ | 5.5μm × 5.5μm |
| シャッター方式 | グローバルシャッター |
| フレームレート | 29fps @ 3966 × 2496 フルフレーム |
| 露光制御 | 44μsec ～ 1sec（1μsec単位で指定可能） |
| デジタルゲイン | 1.0x ～ 4.0x |
| 内蔵メモリバッファ | 512MB |
| JumboFrame機能 | 9,000Byteまで対応 |
| オペレーションモード | フリーラン or トリガーモード |
| 機能 | HDR / シーケンサー / タイマー / カウンター / LUT / 欠陥画素補正 / / FPN補正 / パケット再送 / イベントログ出力 |
| パーシャルスキャン | 縦横任意指定可能（横は32画素ずつ） |
| マルチプルROI | 最大8カ所登録可能 |
| ビニング | ２×２まで（モノクロのみ） |
| イメージフォーマット | モノクロ：Mono |
| カラー：BayerGB8 / BayerGB12 | |
| マルチプルデジタルI/O | 入力：1ライン、出力：3ライン |
| 外部入力 | レベル検知（0～30VDC / max=10mA） |
| Low：0～4.5VDC / High：11 ～ 30VDC | |
| 外部出力 | アクティブ, High or Low 5 ～ 30VDC / max=100mA （通常24VDC） |
| ハウジング | アルミニウム、IP40 |
| インターフェース | GigabitEthernet（1000BASE） |
| IPアドレス設定 | 固定IP、DHCP、LLA |
| レンズマウント | M58マウント（アダプタによりFマウント、M42マウント、Cマウントに対応可能） |
| コネクタ | RJ45 x2port ： GigabitEthernet（PoE対応） M8（8pin） ： 電源、MultiI/O |
| 本体寸法 | 60 × 60 × 54.25mm |
| 重量 | 290g（M58マウント）/ 390g（Fマウント）/ 340g（M42マウント） / 332g（Cマウント） |
| 電源・消費電力 | 入力電源：12～24VDC、 消費電力5.7W（PoE時 7.0W） |
| 使用環境温度 / 湿度 | 動作時：+5℃ ～ +66℃、保管時：-10 ～ +70℃ / 10% ～ 90% 結露しないこと |
| SDK （カメラに付属） |
Baumer-GAPI：C/C++,C#,VB.Net neoAPI：Python,C/C++,C# |
| API | GigE Vision、GenICam準拠 |
| 対応 サードパーティソフト |
・Zebra Aurora Vision ・MVTec：HALCON（8.0.2以上） ・NI：LabView（Vision Acquisition Software8.2.1以上） ・Cognex：VisionPro（5.0以上） ・Matrox：MIL（8.0以上） ・MathWorks：MATLAB（R2010b以上） ・Python Harvesters（Python3.4～3.7、64bit OS） ・Python aravis（Python3以上、64bit OS） ・Norpix：StreamPix |
| OS | 32/64bit：Windows（8.1以降のWindowsOS） 32/64bit：Linux（全ディストリビューション） |
| ARM | NVIDIA：各Jetsonシリーズ対応 RaspberryPi：各RaspberryPiシリーズ対応 その他ARMプロセッサ環境（armhf/aarch64）対応 |
| コンプライアンス | CE、RoHS、REACh |
▲タブのトップへ戻る

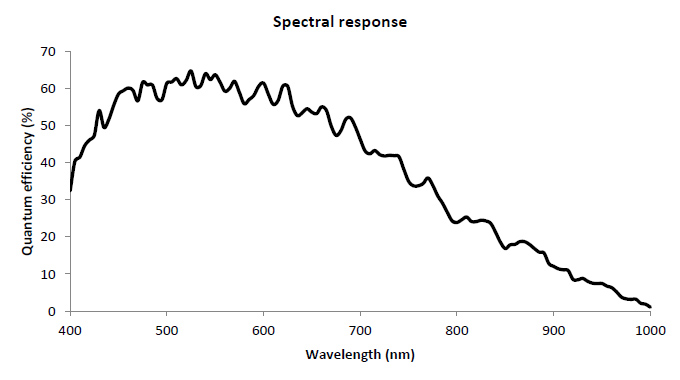

LXG-80M（CMV-8000：モノクロセンサ）

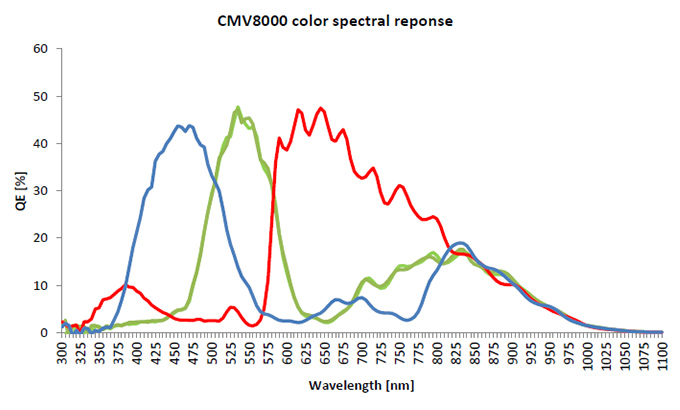

LXG-80C（CMV-8000：カラーセンサ）
▲タブのトップへ戻る
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 |
|---|---|---|
| LXG-80M | 高解像度GigEカメラ モノクロ・800万画素・M58マウント | お問い合わせ |
| LXG-80C | 高解像度GigEカメラ カラー・800万画素・M58マウント | お問い合わせ |
※一括で複数台ご検討の場合は別途ご相談ください。
ネットワーク機器
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
AdLink PCIe-GIE74P-PoE | AdLink 4port LANカードPoE対応 PCIe x4 | 78,000円 税込 85,800円 |
| BIJ-POE-1P2G | 1台接続用 PoE Power Injector/AC100V電源用 （スイッチングハブ機能はありません） |
16,280円 税込 17,908円 |
|
| BS-GS2008P | PoE＋対応 GigEスイッチングハブ/AC100V電源用 （RJ45：8Port） |
お問い合わせ |
レンズアクセサリー
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
Adapter M58/F-Mount | M58 to F-Mount レンズマウントアダプタ | 28,000円 税込 30,800円 |
 |
Adapter M58/C-Mount | M58 to C-Mount レンズマウントアダプタ | 10,000円 税込 11,000円 |
 |
Adapter M58/M42x1-Mount(26.8mm) | M58 to M42(フランジバック26.8mm) レンズマウントアダプタ |
10,000円 税込 11,000円 |
 |
Adapter M58/M42x1-Mount(45.5mm) | M58 to M42(フランジバック45.5mm) レンズマウントアダプタ |
10,000円 税込 11,000円 |
ケーブル
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
AC12V.2-M8-8 | 12VDC LX/VCXG用ACアダプタ 8pin-M8コネクタ仕様（トリガ用ケーブル付き） |
25,000円 税込 27,500円 |
| CAM8.A8-5m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
18,000円 税込 19,800円 |
|
| CAM8.A8-10m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 10m（先バラ） |
25,000円 税込 27,500円 |
|
| CAM8.A8-5m(90°) | L字型8pin-M8コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
20,000円 税込 22,000円 |
マウントアダプタ・ヒートシンク
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
Mounting Adapter Type B (Tripod) |
三脚固定用マウントアダプタ | 7,000円 税込 7,700円 |
 |
Mounting Adapter Type C | 側面固定用マウントアダプタ | 7,000円 税込 7,700円 |
 |
Heat Sink Type B | 大型ヒートシンク（50 × 50 × 40mm） | 7,000円 税込 7,700円 |
ソフトウェア
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| StreamPix9 | マルチ制御対応汎用レコーディングソフト | サイト参照 |
※注意事項
- SingleGigEでの動作時はフレームレート上限が半分になります。
- Cマウントの場合フルフレームでの撮影時、レンズによってはケラレが発生します。
- 静的リンク・アグリゲーション（SLA）によるDualGigE制御には
Intel社のネットワークコントローラーを搭載したLANデバイスが必須です。 - 静的リンク・アグリゲーション（SLA）ではGigEのLANポートを2ポート使用します。
- Windows8以降では一部のIntel製ネットワークコントローラーしかチーム化（Teaming）を利用できないため
ハードウェア環境によってはDualGigEで使用できません。 - Windows10ではVer22.3以降のIntel製LANドライバでなければチーミングがサポートされていないためDualGigEで使用できません。
- SLAに対応していないサードパーティソフト使用時はSingleGigEでの動作になります。
- PoEでの動作時はLANケーブルへの電力供給の為、別途1000BASE用のPower Injectorか、
IEEE802.3af準拠で1000BASEのポートを持つスイッチが必要です。 - 熱伝導の良い内部構造をしております。熱を逃がすためにも金属治具に取り付けて使用してください。
- Heat Sink Type Bですと１つでおおよそ10～8℃ほどの冷却効果があります。
