小型組込みGigEシングルボードカメラ 47Gシリーズ
The Imaging Sourceより、産業用小型GigEボードカメラの47Gシリーズがリリースされました。
これまでは、装置組込みの用途においては【小型】【軽量】【ローコスト】としてUSBインターフェースの産業用小型ボードカメラが多く採用されてきました。しかし、USBインターフェースは通信の安定性やデバイスの電源リセット可否といった要素で課題も残します。装置に組み込む産業用カメラには、【小型】【軽量】【ローコスト】に加え、【安定動作性】も重要なポイントになります。47Gシリーズは、多くのFAの製造現場で採用されるGigEインターフェースを採用、さらにPoE対応モデルと4.75～25VDCによる直接電源供給モデルをラインナップ。RJ45のコネクタはL型に接続されておりボードの背面スペースを節約、カメラ前面のスペースを大きく確保することができます。
| マウント | PoE | 電源供給 | 説明 | |
|---|---|---|---|---|
 47G-ML |
M12 | 非対応 | 4.75～25VDC | 小型で軽量、シングルボードのGigEカメラです。4.75～25VDCを外部から供給することで駆動させます。 ※M12マウントミニレンズとレンズホルダーは別売です。 |
 47G-MLP |
M12 | 対応 | 4.75～25VDC | PoEに対応したGigEボードカメラです。PoE供給基板はRJ45コネクタサイズに収まっているので、シングルボードモデルの47G-MLモデルと同様に装置の小型化を達成できます。 ※M12マウントミニレンズとレンズホルダーは別売です。 |
 47G |
C | 非対応 | 4.75～25VDC | Cマウント対応、シングルボードのGigEカメラです。汎用的なCマウントレンズが使えます。4.75～25VDCを外部から供給することで駆動させます。M3穴がマウントフロントに４つ、マウント側面に４つあり、装置に簡単に取付可能です。 |
 47G-P |
C | 対応 | 4.75～25VDC | Ｃマウント対応、PoEに対応したGigEボードカメラです。ケーブルコネクタを含むカメラ背面からCマウントフロントの面まで32mmと薄型。 汎用GigEカメラの小型化にご検討ください。M3穴がマウントフロントに４つ、マウント側面に４つあり、装置に簡単に取付可能です。 |
ラインナップ
| No. | 商品コード （型番） |
商品コード （型番） |
フォーマット | 解像度 | fps | イメージセンサ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MP | 画素数 | GigE | 種類 | 型番 | サイズ | ピクセル | シャッター | |||||
 1 |

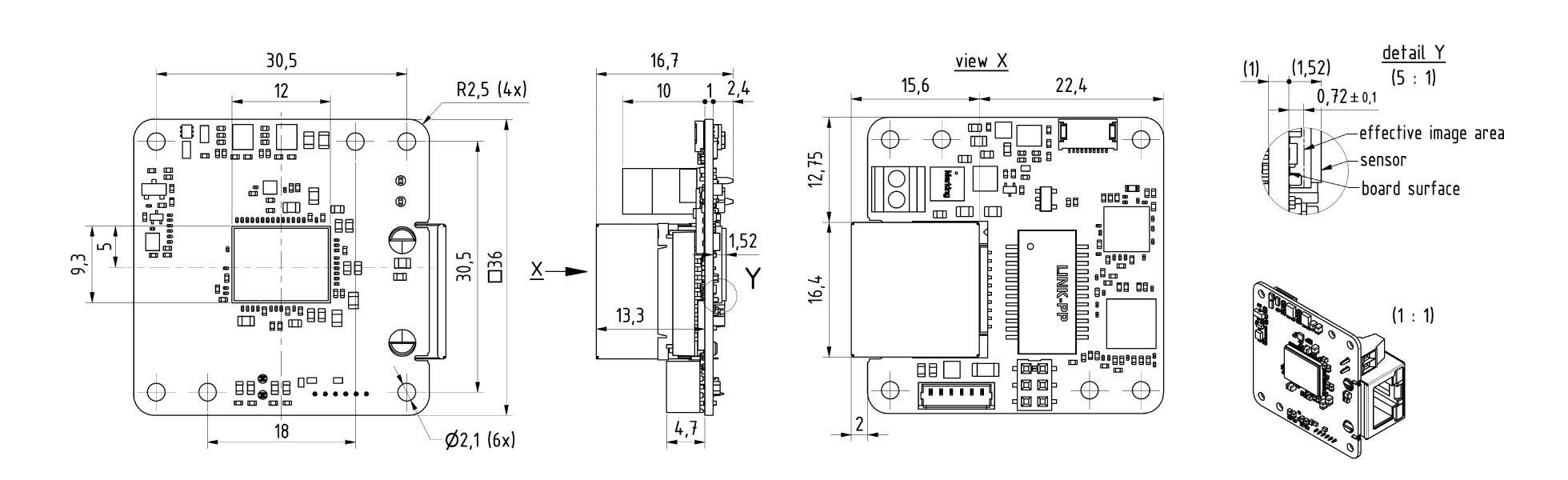

DFM47GX900-ML DMM47GX900-ML |
カラー モノクロ |

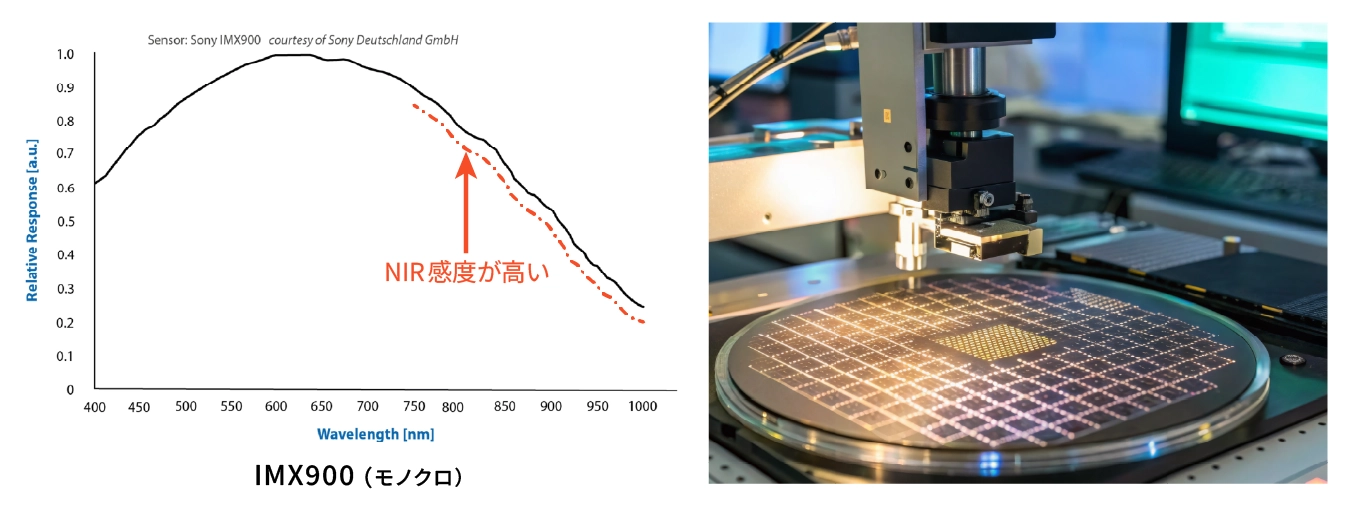

3.1MP | 2048×1536 | 36 | Pregius S | IMX900 | 1/3.1" | 2.25μm | global | ||
2 |

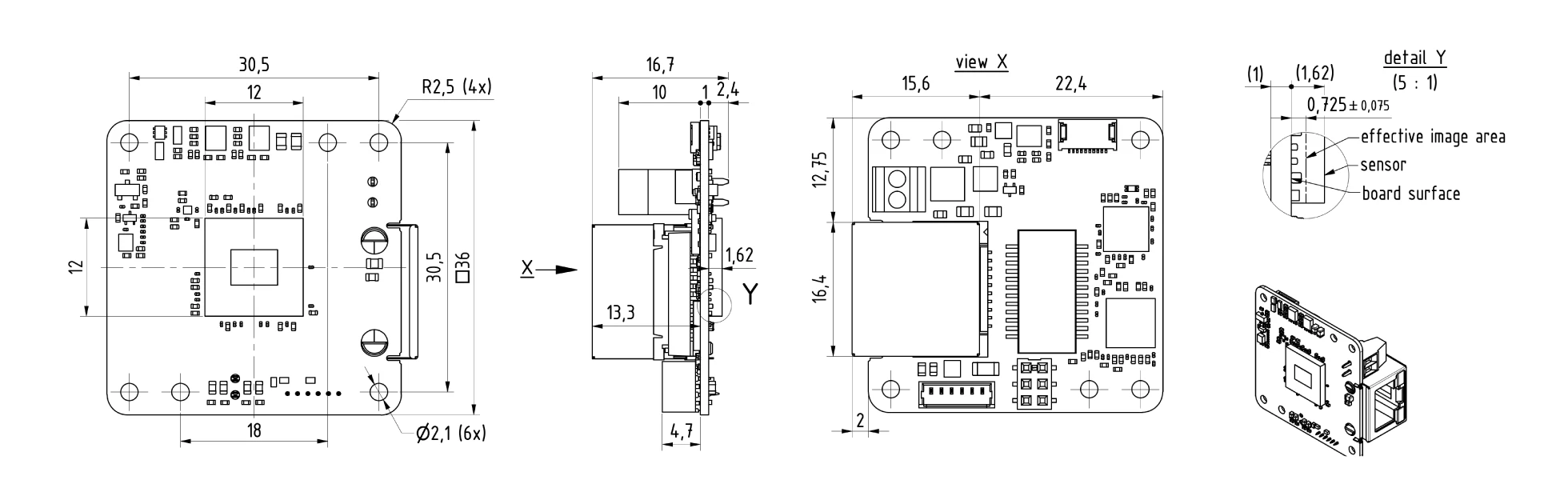

DFM47GR0521-ML DMM47GR0521-ML |
カラー モノクロ |
5MP | 2592×1944 | 22 | CMOS | AR0521 | 1/2.5" | 2.2μm | rolling | ||
アプリケーション
医療用装置
眼底検査装置
車載
ドローン
マテハン組込機器
検査装置
ギャラリー

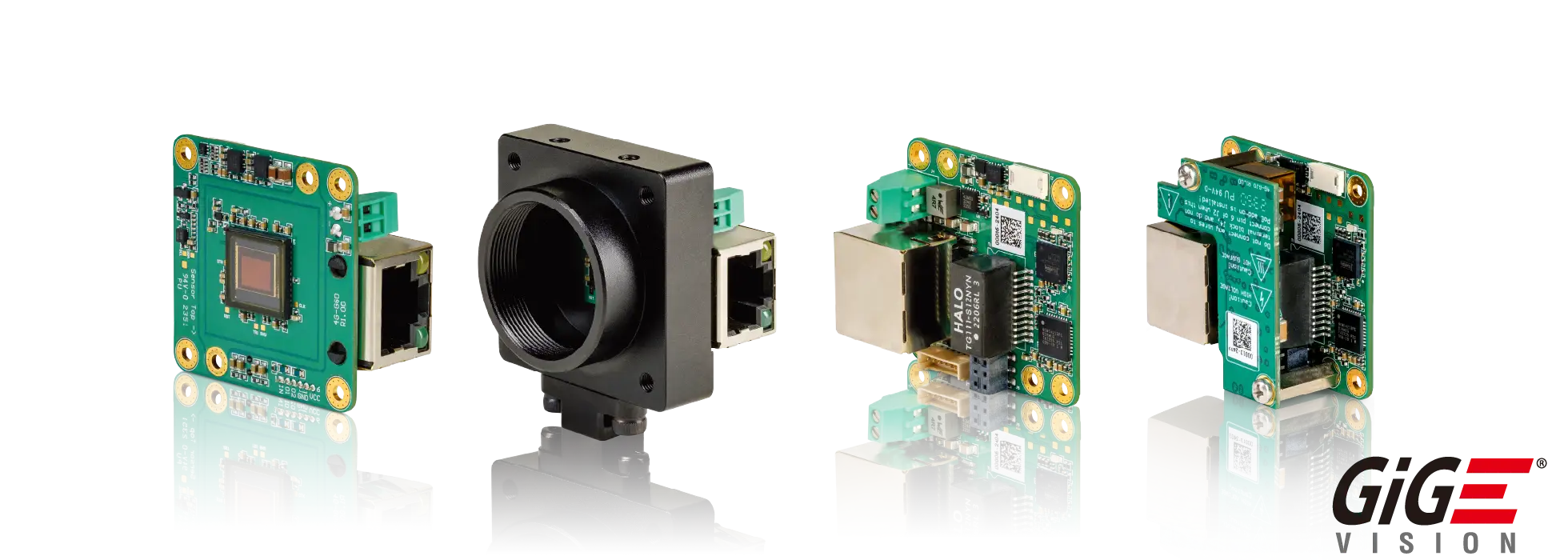

47Gシリーズ
47G-MLシリーズ（M12マウント対応）
47G-MLPシリーズ（PoE・M12マウント対応）
47GPシリーズ（Cマウント対応）
47G-Pシリーズ（PoE・Cマウント対応）
