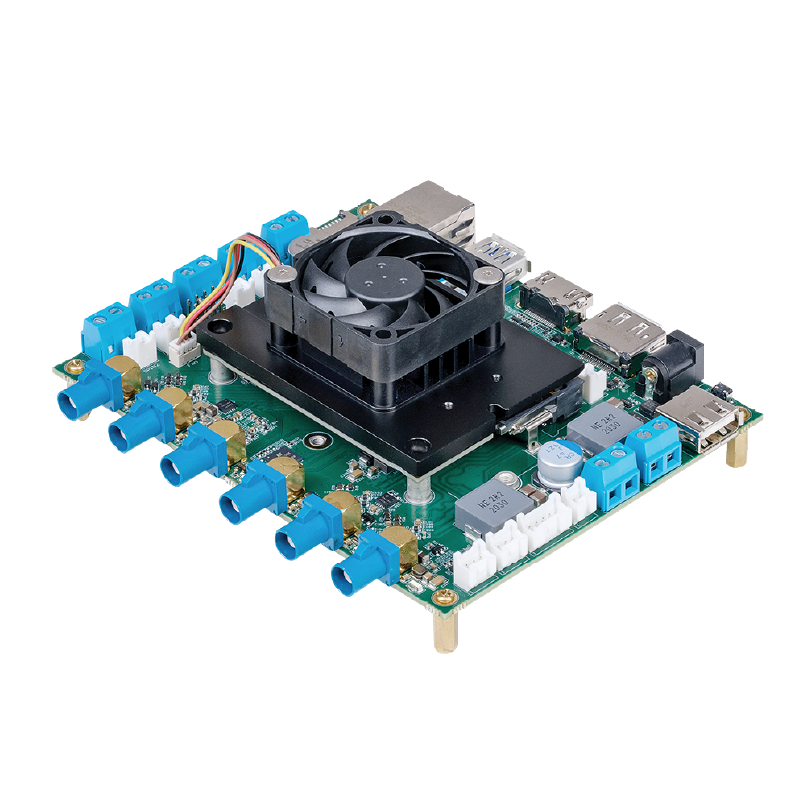

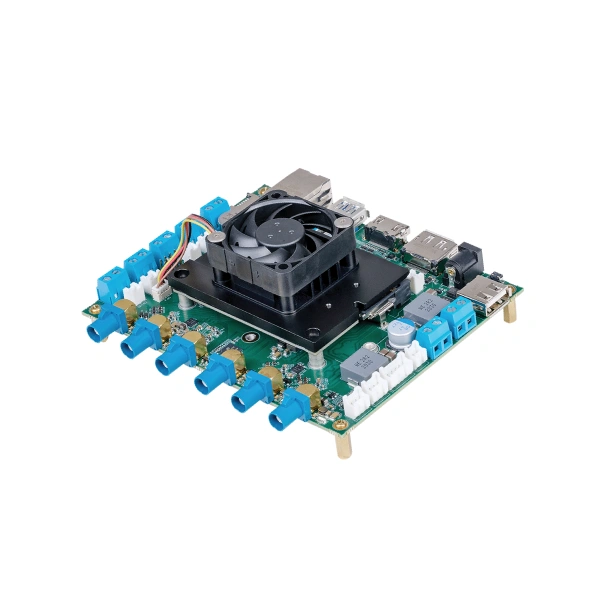

6ch FPDLinkIIIキャリアボード
製品名
CBB/CBH 6-JX-FPD
製品名
CBB/CBH 6-JX-FPD

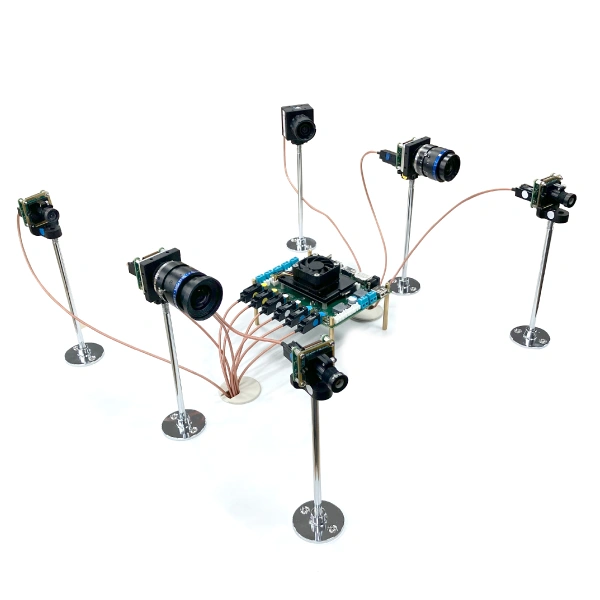

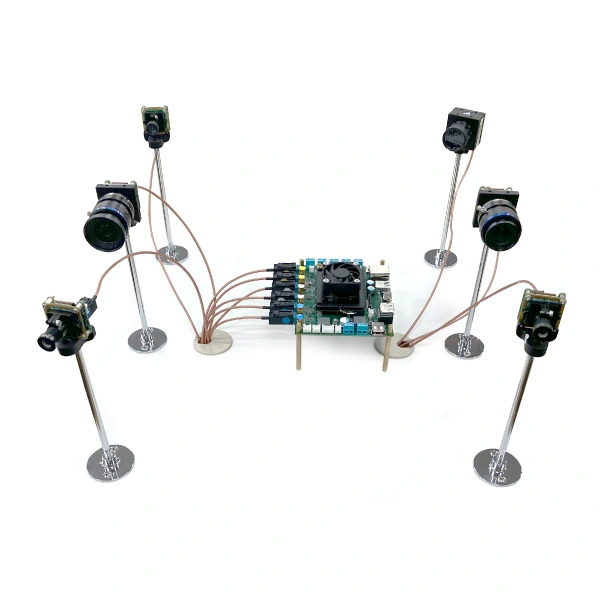

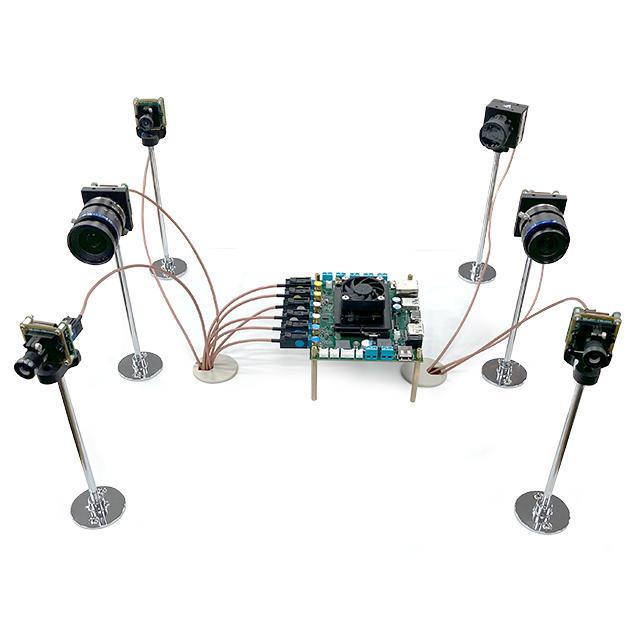

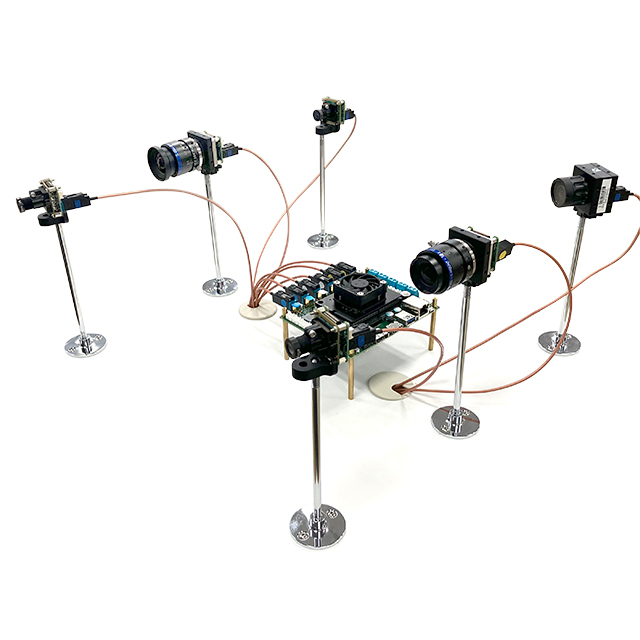

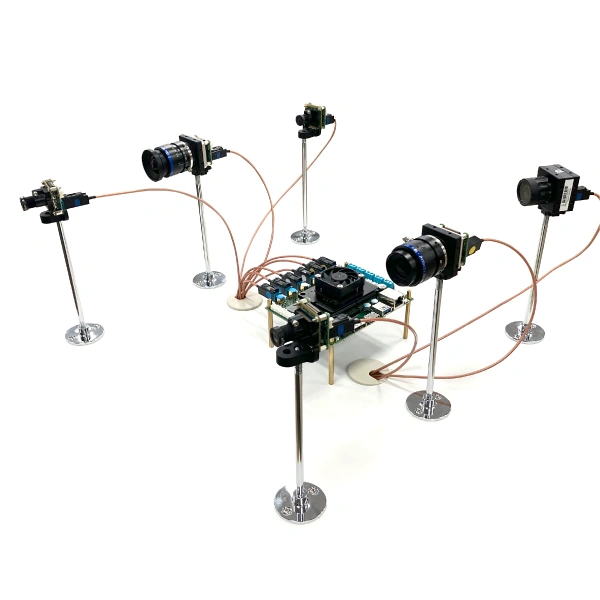

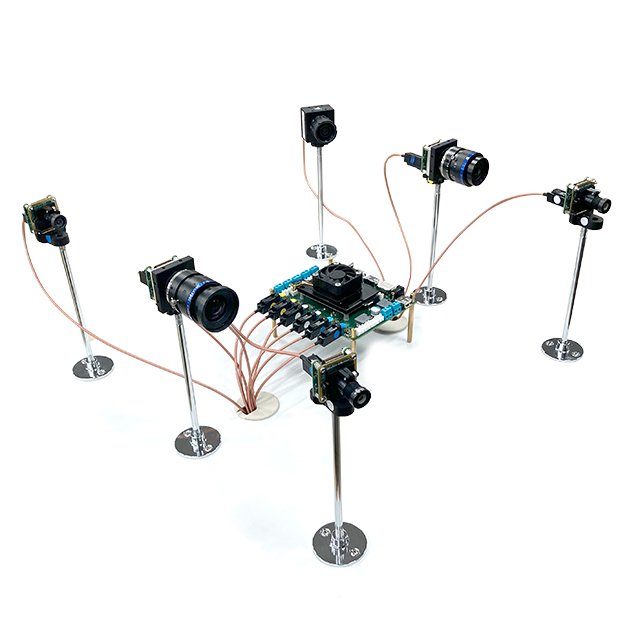

ボードにトリガー入力で６台同期撮影
- NVIDIA Jetson Nano, Xavier NXサポート
- 寸法：100mm × 127mm、使用環境温度：0～70℃
- 1x GigE, 1x USB3.0, 1xUSB2.0, 1xHDMI
- 各種入力ポート、空冷FAN付き
- The Imaging Source社 FPD-LinkIIIカメラ対応
- 6ch同時接続、コンパクトシステム構築可能
- Linux各種サンプルプログラムあり
- オプションレンズ選定＆貸出も可能

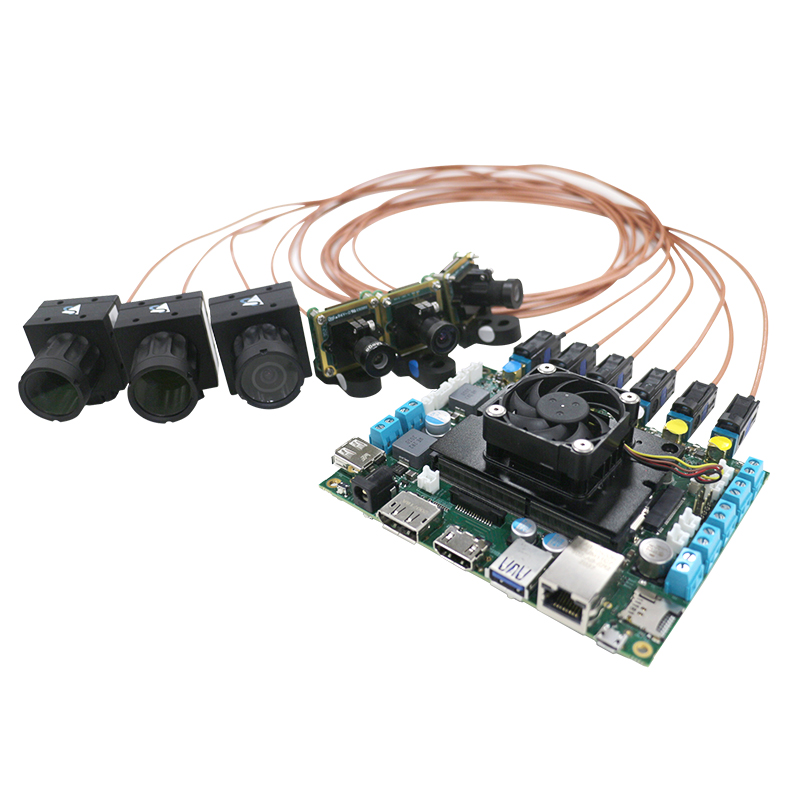

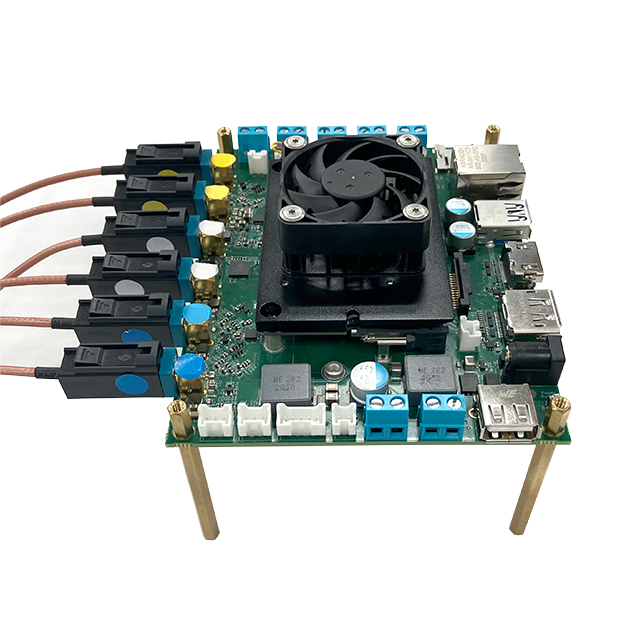

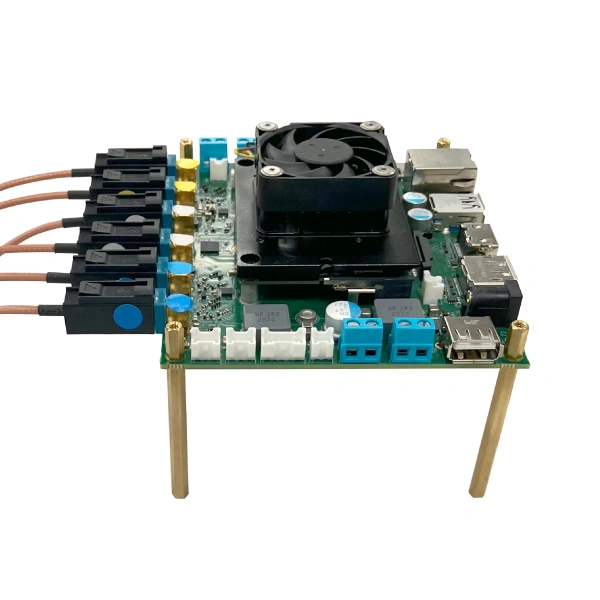

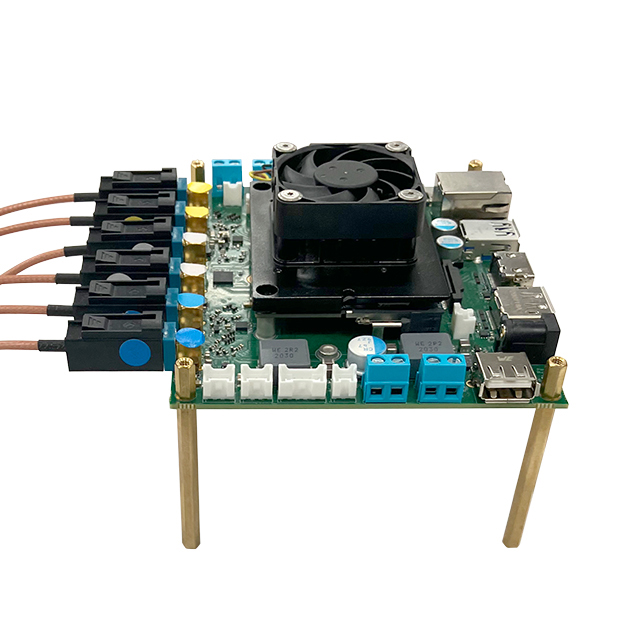

The Imaging Source社の6ch FPDLinkIIIキャリアボードは、最大６台のFPD-Link IIIカメラを接続して使用できるキャリアボードです。このキャリアボードにJetson NanoやJetson NXを搭載することでスタンドアロンで多台数マルチエッジカメラシステムの構築が可能です。FPD-Link IIIはUSB3.0比べて高速で、15m超のケーブルを使用することができます。キャリアボードには、USBやGigE等、一般的なPCインターフェイスと、CANバスインターフェイスが備わっています。The Imaging SourceのローコストIP67 FPD-Link III カメラと同モデルのボードカメラに対応しています。NVIDIA JetPackソフトウェアが付属、広範なディープラーニング機能と多数の追加ツールおよびライブラリが提供されます。一般的な画像処理タスクとディープラーニングアプリケーションには、HALCONソフトウェアライブラリもインストールして使用することができます。
| 商品コード（型番） | CBB 6-JX-FPD ／ CBH 6-JX-FPD（ケース付き） |
|---|---|
| 寸法 | 100 mm × 127 mm |
| 環境温度 | 0 °C ～ 70 °C |
| 外部インターフェース |

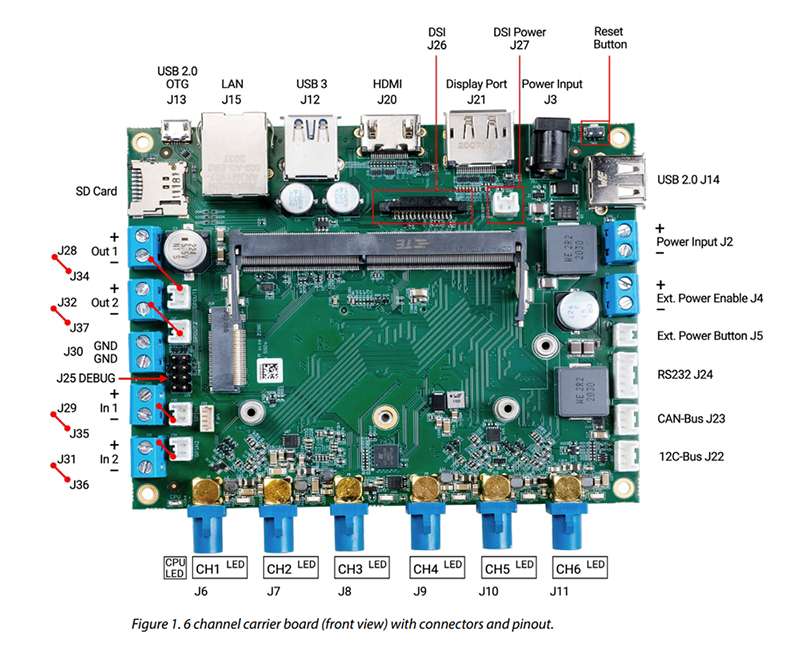

・6x FPD-Link III ・1x HDMI ・1x DisplayPort ・1x USB 3.0 ・1x USB 2.0 ・1x Micro-USB 2.0 OTG ・1x Gigabit Ethernet ・1x SD card ・2x GP-in（opto-coupled）（JST PA connector + screw terminal） ・2x GP-out（opto-coupled）（JST PA connector + screw terminal） ・1x power switch（JST PA connector + screw terminal） ・Power supply（hollow round socket + screw terminal）, 12V - 36V, min. 60 W and SO-DIMM socket for Jetson SOM |
| 内部インターフェース |

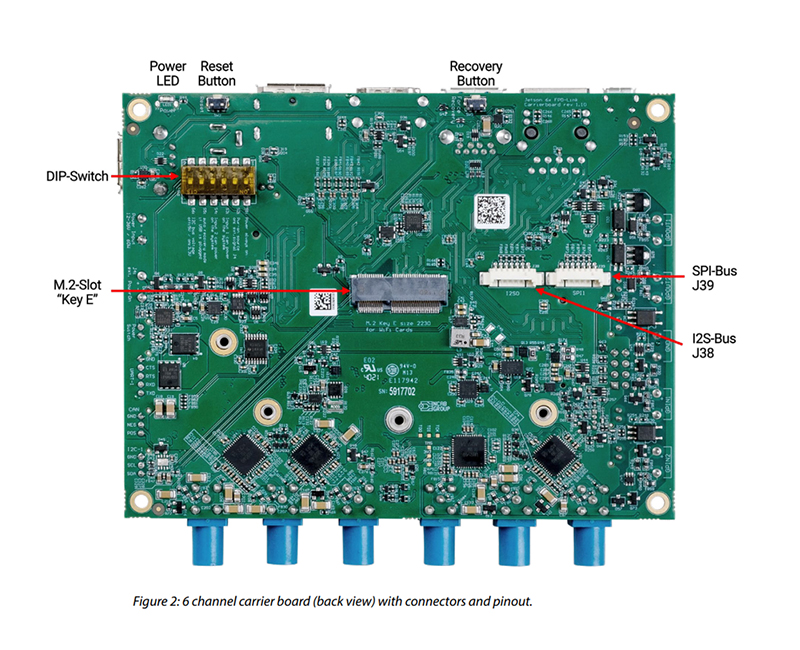

・1x M.2 Key E（for Wi-Fi/Bluetooth modem） ・1x M.2 Key M（for SSD） ・1x UART（JST PA connector） ・1x I2C（JST PA connector） ・1x CAN（JST PA connector） ・1x SPI（Molex PicoBlade） ・1x I2S（Molex PicoBlade） ・1x MIPI DSI（30 pin FPC, compatible with RaspberryPi displays） ・1x power connector for DSI display（JST PA connector） ・1x fan（Molex PicoBlade） ・1x multi-pin connector for debugging（UART, reset and recovery） |
▲タブのトップへ戻る
▲タブのトップへ戻る
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|

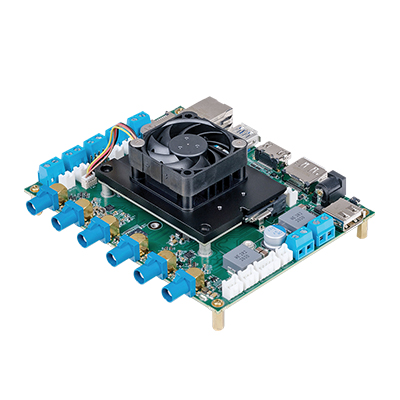

| キャリアボード | CBB 6-JX-FPD | 6ch FPDLinkIIIキャリアボード | お問い合わせ |

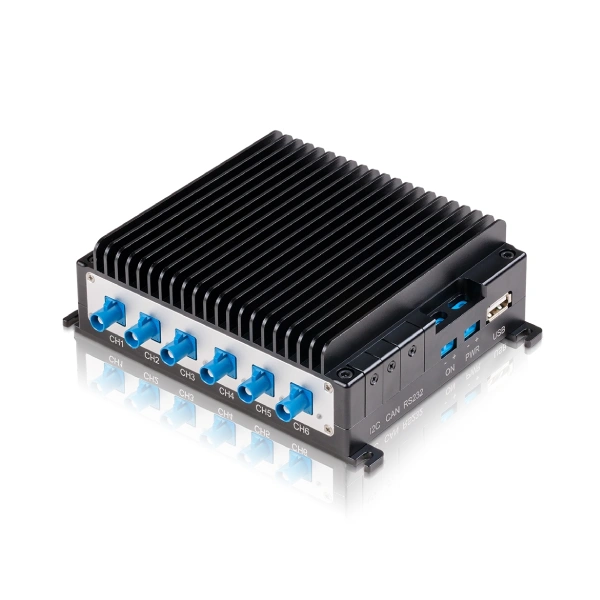

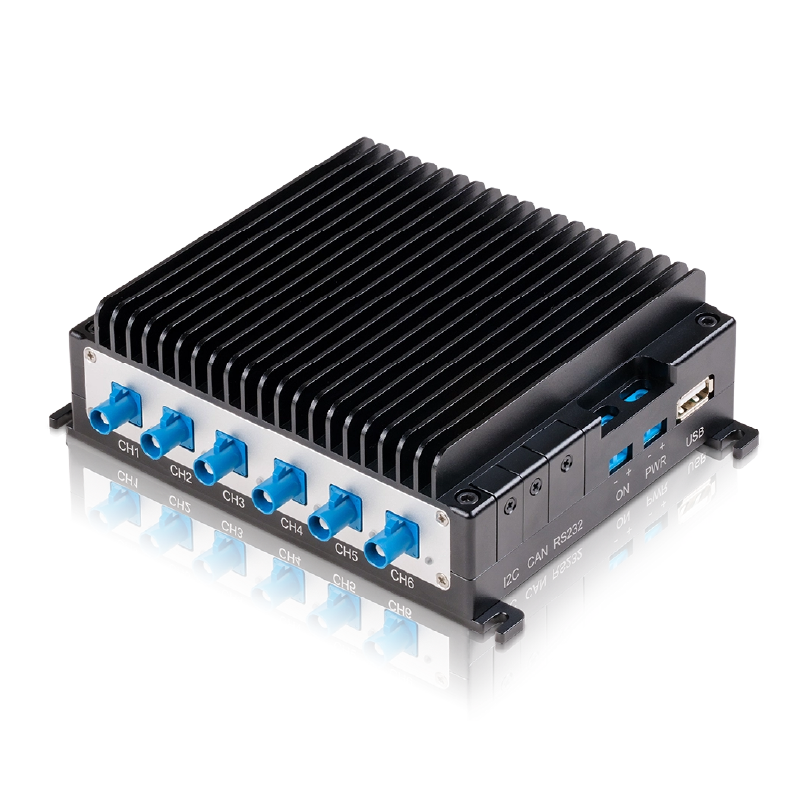

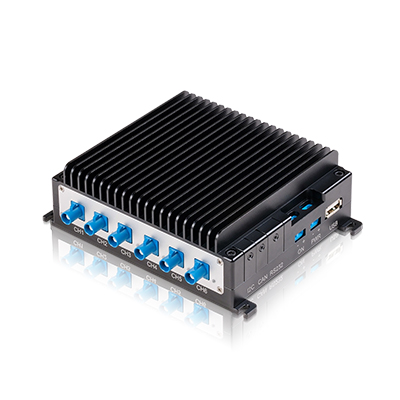

| CBH 6-JX-FPD | 6ch FPDLinkIIIキャリアボード ケース付き | お問い合わせ | |
| 対応カメラ | FPD-Link IIIカメラ | 40万画素～830万画素 FPDLink IIIカメラ（IP67 / ボードタイプ） | お問い合わせ |
▲タブのトップへ戻る
| 内容 | バージョン | 更新日 | |
|---|---|---|---|
| リファレンスマニュアル | CBB/CBH 6-JX-FPD（英語版） 6ch FPDLinkIIIキャリアボード |
- | - |
