CMOSカメラキット（複数台接続可）
製品名
SV10C6/SV10M6
製品名
SV10C6/SV10M6
1000万画素 CMOS 3840×2764 @4fps カラー・モノクロ
- 1000万画素 1/2.3" 小型CMOSカメラヘッド
- 3840 × 2764 @ 4フレーム/秒 カラー・モノクロ
- カメラ＋専用ボード＋ケーブル＋ソフトウェアのセット
- １～４台まで接続可能な専用フレームグラバーボード（４種類あり）
- マルチカメラコンフィグ対応（PCIe用ボードのみ）
その他モデルと組み合わせて混在使用可能 - 64bitメモリアドレッシング対応（PCIe用ボードのみ）
４GB以上のメモリバッファが利用可能 - 外部トリガー制御対応
- LowProfile対応（PIXCI-SI1のみ/追加ブラケット必要）
- 小型カメラヘッドでアジャスタブルCマウント
- XCLIBでのソフトウェア開発可能
- 多機能キャプチャソフトウェアXCAP-Lite標準添付
EPIX社の1000万画素CMOSカメラKit SV10C6/SV10M6は、コンパクトカメラヘッド＋専用デジタルフレームグラバーボード＋ケーブル＋多機能キャプチャソフトをセットでご提供しております。
１～４台のカメラヘッドを接続できるフレームグラバーボード（４種類あり）がフレーム落ちの無い安定した撮影が可能です。また、複数台接続用ボードは他のカメラキット用SVカメラと組み合わせて使用可能で、用途に合わせた選択をしていただけます。
尚、本カメラセットにレンズは付属しておりません。ご入用の際は別途お申し付けください。
| CMOSカメラヘッド仕様 | |||
| 商品コード （型番） | SV10C6（カラー）／ SV10M6（モノクロ） | ||
|---|---|---|---|
| 解像度 | 3840(H) × 2764(V) @ 4fps 1000万画素 | ||
| 階調 | 8/12ビット出力 | ||
| センサ | CMOS Aptina:MT9J001 | ||
| センサフォーマット | 1/2.3"フォーマット | ||
| ピクセルサイズ | 1.67μm × 1.67μm | ||
| 感度 | 0.34v / Lux-sec | ||
| シャッター方式 | ローリングシャッター / グローバルリセットリリース対応 | ||
| フレームレート | 4フレーム/秒 | ||
| 露光時間 | マニュアル | ||
| オペレーションモード | トリガーモード（グローバルリセットリリースのみ） / フリーランモード | ||
| ROI | 4fps@3840x2764、8.7fps@2592x1944、19fps@1920x1080、30fps@1280x1024 | ||
| レンズマウント | アジャスタブルCマウント | ||
| カメラヘッドサイズ | 48.5 × 38.4 × 20.8mm | ||
| カメラヘッド重量 | 70g | ||
| インターフェース | RJ45コネクタ/LVDS信号（SIフレームグラバーボード専用） | ||
| SIフレームグラバーボード仕様 | |||
| 商品コード（型番） | ・PIXCI-SI（PCIスロット用/SVカメラ１台接続用） ・PIXCI-SI1（PCIe ×1スロット用/SVカメラ１台接続用） ・PIXCI-SI2（PCIe ×1スロット用/SVカメラ２台接続用） ・PIXCI-SI4（PCIe ×4スロット用/SVカメラ４台接続用） |
||
| 最大カメラ接続台数 | ４台（ボードに依存） | ||
| カメラ接続コネクタ | RJ45コネクタ / LVDS信号 | ||
| GPI/Oシグナル | トリガー入力 ×1 / ストロボ出力 ×1（一括制御） | ||
| トリガー用コネクタ | ・PIXCI-SI：Dsub9ピン（TTLモジュール経由でのトリガー入力） ・PIXCI-SI1 or 2 or 4：SMAコネクタ × 2（直接でのトリガー入力対応） |
||
| バス・インターフェース | ・PIXCI-SI：PCI ・PIXCI-SI1 or SI2：PCI-Express x1 ・PIXCI-SI4：PCI-Express x4 |
||
| データ転送速度 | ・PIXCI-SI：100MB/s ・PIXCI-SI1 or SI2：190MB/s ・PIXCI-SI4：700MB/s |
||
| カメラコンフィグ | オンボードROMより読み込み | ||
| ボードサイズ | 選択ボードによって異なる（PIXCI-SI1のみLowProfile対応） | ||
| ソフトウェア & SDK | |||
| キャプチャソフト | XCAP-liteソフトウェア添付（オプションでLTDやSTD版へアップグレード可能） | ||
| SDK | XCLIB（基本関数群/別売） or XCLIB-IPL（基本+拡張関数群/別売） | ||
| 対応OS | 32/64bit：Windows（XP以降のWindowsOS） 32/64bit：Linux |
||
| コンプライアンス | FCCクラスB、CE対応（ケースモデル）、RoHS | ||
▲タブのトップへ戻る
SV10C6（カラー）とSV10M6（モノクロ）カメラはMicron社のMT9J001センサを搭載しています。
それぞれの分光感度特性をご確認ください。
カラーモデルにはIRカットフィルタが標準搭載され、モノクロモデルにはIRカットフィルタは搭載されておりません。詳細はお問い合わせください。

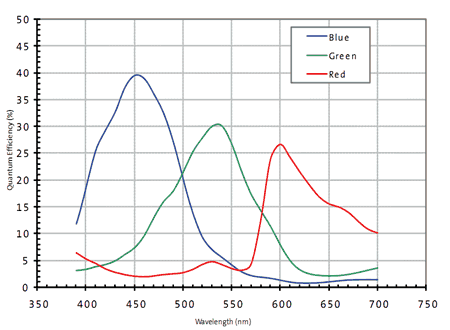

カラーセンサ（MT9J001：SV10C6カメラ用）

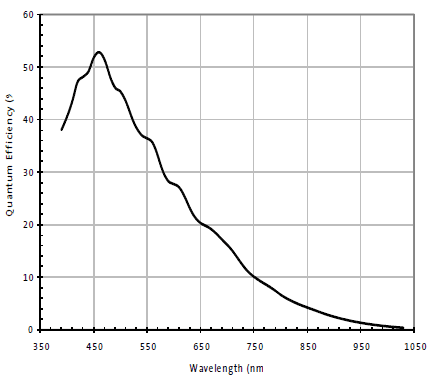

モノクロームセンサ（MT9J001：SV10M6カメラ用）
▲タブのトップへ戻る
寸法図面＆背面画像
▲タブのトップへ戻る
XCAP （キャプチャ用ソフトウェア）
XCAPはEPIXが提供するCMOSカメラキット、カメラリンク＆LVDSフレームグラバーボード、アナログフレームグラバーボード用に支援された連続画像キャプチャ用のアプリケーションソフトウェアです。画像の表示、取り込み、デバイス制御、シーケンス取り込み、簡易画像・計測処理、スクリプト処理など様々な用途に対応可能です。
XCLIB & XCLIB-IPL プログラマライブラリ
XCLIB＆XCLIB-IPLは、CMOSカメラキットやフレームグラバーボードなどEPIX社製品全てに対応しているソフトウェア開発用のプログラマライブラリです。画像取り込み、表示、制御、フレームバッファへのアクセス、保存等の用途が可能です。
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | SV10C6H-C | カメラキット用SVカメラ・1000万画素・カラー | お問い合わせ |
| SV10M6H-C | カメラキット用SVカメラ・1000万画素・モノクロ | お問い合わせ | |
| ボード | PIXCI-SI-SV10C6 | PCIスロット用・SV10C6専用１台接続用ボード | お問い合わせ |
| PIXCI-SI-SV10M6 | PCIスロット用・SV10M6専用１台接続用ボード | お問い合わせ | |
| PIXCI-SI1 | PCIe x1スロット用・SVカメラ１台接続用ボード | お問い合わせ | |
| PIXCI-SI2 | PCIe x1スロット用・SVカメラ２台接続用ボード | お問い合わせ | |
| PIXCI-SI4 | PCIe x4スロット用・SVカメラ４台接続用ボード | お問い合わせ | |
| ケーブル | CBL-SI-～FT | ケーブル ※2.1m（7FT）、3m（10FT）、4.2m（14FT）、7.6m（25FT）から選択 |
お問い合わせ |
| オプション | SI-SV-OPT-MNTIRCF | SI用レンズマウントリング 赤外カットフィルタ付き | 16,000円 税込 17,600円 |
| SI-SV-OPT-MNTNOF | SI用レンズマウントリング フィルタ無し | 10,000円 税込 11,000円 |
|
| TTL-MOD-A-SI-OPT | SI用TTLモジュール | 40,000円 税込 44,000円 |
|
| OPT-LPBRKT-SI1 | SI1用LowProfileブラケット | 4,000円 税込 4,400円 |
|
| 専用キャプチャ ソフト |
XCAP-LTD | フレームバッファー容量など一部制限機能を解除 | お問い合わせ |
| XCAP-STD | 全機能が使用可能 | お問い合わせ | |
| SDK | XCLIB-V3.8 | 32/64bit Windows/Linux用SDK（基本関数群） | お問い合わせ |
| XCLIBIPL-V3.8 | 32/64bit Windows/Linux用SDK（基本関数群+拡張関数群） | お問い合わせ |
※注意事項
- レンズは別売です。カメラキットにレンズは含まれません。
- 必要な数のカメラヘッド、ケーブルを選択ください。
- PIXCI-SI-10C6、PIXCI-SI-10M6でトリガー入力を行う場合TTL-MOD-A-SI-OPTが必要です。
- モノクロカメラのレンズマウントはIRカットフィルタが付属していません。
カラーカメラのレンズマウントはIRカットフィルタが付属します。 - PIXCI-SI2の場合使用できる最大フレームバッファ容量は64MBまでです。
- XCAP-LTD、XCAP-STDにはハードウェアプロテクトキー（USB）が付属します。
- XCAP-LTDで確保できるフレームバッファは最大８GBまでです。
