CMOSカメラキット・グローバルシャッター
製品名
SV643M
製品名
SV643M
高速30万画素 CMOS 640×476 @210fps モノクロ
- 高速 30万画素 1/2" 小型CMOSカメラヘッド
- 640 × 476 @ 210フレーム/秒 モノクロ
- カメラ＋専用ボード＋ケーブル＋ソフトウェアのセット
- １～４台まで接続可能な専用フレームグラバーボード（４種類あり）
- マルチカメラコンフィグ対応（PCIe用ボードのみ）
その他モデルと組み合わせて混在使用可能 - 64bitメモリアドレッシング対応（PCIe用ボードのみ）
４GB以上のメモリバッファが利用可能 - 外部トリガー制御対応
- LowProfile対応（PIXCI-SI1のみ/追加ブラケット必要）
- 小型カメラヘッドでアジャスタブルCマウント
- XCLIBでのソフトウェア開発可能
- 多機能キャプチャソフトウェアXCAP-Lite標準添付

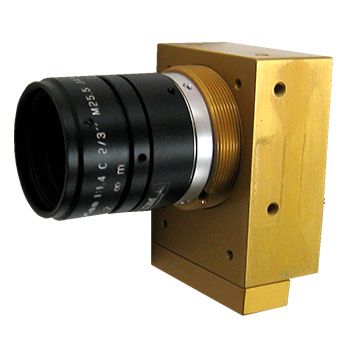

EPIX社の高速30万画素210fps CMOSカメラKit SV643M（モノクロ）は、コンパクトカメラヘッド＋専用デジタルフレームグラバーボード＋ケーブル＋多機能キャプチャソフトをセットでご提供しております。
１～４台のカメラヘッドを接続できるフレームグラバーボード（３種類あり）がフレーム落ちの無い安定した撮影が可能です。また、複数台接続用ボードは他のカメラキット用SVカメラと組み合わせて使用可能で、用途に合わせた選択をしていただけます。
尚、本カメラセットにレンズは付属しておりません。ご入用の際は別途お申し付けください。
| CMOSカメラヘッド仕様 | |||
| 商品コード （型番） | SV643M-C（モノクロ） | ||
|---|---|---|---|
| 解像度 | 640(H) × 476(V) @ 200fps 30万画素 | ||
| 階調 | 8/10ビット出力 | ||
| センサ | CMOS Cypress:LUPA-300 | ||
| センサフォーマット | 1/2"フォーマット | ||
| ピクセルサイズ | 9.9μm × 9.9μm | ||
| 感度 | 17.0v / Lux-sec | ||
| シャッター方式 | グローバルシャッター | ||
| フレームレート | 200フレーム/秒 | ||
| 露光時間 | マニュアル | ||
| オペレーションモード | トリガーモード / フリーランモード | ||
| ROI | 200fps@640x480、781fps@320x240、4683fps@120x90 | ||
| レンズマウント | アジャスタブルCマウント | ||
| カメラヘッドサイズ | 48.5 × 38.4 × 20.8mm | ||
| カメラヘッド重量 | 70g | ||
| インターフェース | RJ45コネクタ/LVDS信号（SI4フレームグラバーボード専用） | ||
| SIフレームグラバーボード仕様 | |||
| 商品コード（型番） | ・PIXCI-SI1 (PCIex1スロット用/SVカメラ1台接続用) ・PIXCI-SI4 (PCIex4スロット用/SVカメラ4台接続用) |
||
| 最大カメラ接続台数 | ４台（ボードに依存） | ||
| カメラ接続コネクタ | RJ45コネクタ / LVDS信号 | ||
| GPI/Oシグナル | トリガー入力 ×1 / ストロボ出力 ×1（一括制御） | ||
| トリガー用コネクタ | ・PIXCI-SI1 or 4：SMAコネクタ × 2（直接でのトリガー入力対応） | ||
| バス・インターフェース | ・PIXCI-SI1：PCI-Express x1 ・PIXCI-SI4：PCI-Express x4 |
||
| データ転送速度 | ・PIXCI-SI1：190MB/s ・PIXCI-SI4：700MB/s |
||
| カメラコンフィグ | オンボードROMより読み込み | ||
| ボードサイズ | 選択ボードにより異なる（PIXCI-SI1のみLowProfile対応） | ||
| ソフトウェア & SDK | |||
| キャプチャソフト | XCAP-liteソフトウェア添付（オプションでLTDやSTD版へアップグレード可能） | ||
| SDK | XCLIB（基本関数群/別売） or XCLIB-IPL（基本+拡張関数群/別売） | ||
| 対応OS | 32/64bit：Windows（XP以降のWindowsOS） 32/64bit：Linux |
||
| コンプライアンス | FCCクラスB、CE対応（ケースモデル）、RoHS | ||
▲タブのトップへ戻る
SV643M（モノクロ）カメラはCypress社のLUPA-300センサを搭載しています。
それぞれの分光感度特性をご確認ください。
カラーモデルにはIRカットフィルタが標準搭載され、モノクロモデルにはIRカットフィルタは搭載されておりません。詳細はお問い合わせください。

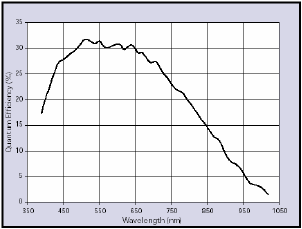

モノクロセンサ（UPA-300：SV643Mカメラ用）
▲タブのトップへ戻る
寸法図面＆背面画像
▲タブのトップへ戻る
XCAP （キャプチャ用ソフトウェア）
XCAPはEPIXが提供するCMOSカメラキット、カメラリンク＆LVDSフレームグラバーボード、アナログフレームグラバーボード用に支援された連続画像キャプチャ用のアプリケーションソフトウェアです。画像の表示、取り込み、デバイス制御、シーケンス取り込み、簡易画像・計測処理、スクリプト処理など様々な用途に対応可能です。
XCLIB & XCLIB-IPL プログラマライブラリ
XCLIB＆XCLIB-IPLは、CMOSカメラキットやフレームグラバーボードなどEPIX社製品全てに対応しているソフトウェア開発用のプログラマライブラリです。画像取り込み、表示、制御、フレームバッファへのアクセス、保存等の用途が可能です。
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | SV643MH-C | カメラキット用SVカメラ・高速30万画素・モノクロ | お問い合わせ |
| ボード | PIXCI-SI1 | PCIe x1スロット用・SVカメラ1台接続用ボード | お問い合わせ |
| PIXCI-SI4 | PCIe x4スロット用・SVカメラ4台接続用ボード | お問い合わせ | |
| ケーブル | CBL-SI-～FT | ケーブル ※2.1m（7FT）、3m（10FT）、4.2m（14FT）、7.6m（25FT）、9m（30FT）から選択 |
お問い合わせ |
| オプション | SI-SV-OPT-MNTIRCF | SI用レンズマウントリング 赤外カットフィルタ付き | 16,000円 税込 17,600円 |
| SI-SV-OPT-MNTNOF | SI用レンズマウントリング フィルタ無し | 10,000円 税込 11,000円 |
|
| OPT-LPBRKT-SI1 | SI1用LowProfileブラケット | 4,000円 税込 4,400円 |
|
| 専用キャプチャ ソフト |
XCAP-LTD | フレームバッファー容量など一部制限機能を解除 | お問い合わせ |
| XCAP-STD | 全機能が使用可能 | お問い合わせ | |
| SDK | XCLIB-V3.8 | 32/64bit Windows/Linux用SDK（基本関数群） | お問い合わせ |
| XCLIBIPL-V3.8 | 32/64bit Windows/Linux用SDK（基本関数群+拡張関数群） | お問い合わせ |
※注意事項
- レンズは別売です。カメラキットにレンズは含まれません。
- 必要な数のカメラヘッド、ケーブルを選択ください。
- モノクロカメラのレンズマウントはIRカットフィルタが付属していません。
カラーカメラのレンズマウントはIRカットフィルタが付属します。 - LUPA-300センサはセンサ固有の縦縞ノイズを持っております。
- PIXCI-SI2の場合使用できる最大フレームバッファ容量は64MBまでです。
- XCAP-LTD、XCAP-STDにはハードウェアプロテクトキー（USB）が付属します。
- XCAP-LTDで確保できるフレームバッファは最大８GBまでです。
