タイプ	LT02/LT15	LT15H/LT22H	LT15HS	2ML	2MH	3ML	3MH
測定温度上限（℃）	1030		150	800	1600	350	600
測定温度下限（℃）	-50		-20	250	385	50	100
測定距離：スポットサイズ （視野確認ツール）	2：1 15：1	15：1 22：1	15：1	40：1	75：1	22：1	33：1
波長（μm）	８ ～ 14			1.6		2.3
応答時間（ms）	14	150	150	８（CSMV）, 20（CSMA）
測定精度（@周辺温度25℃）	±１℃　または　±１%			±（測定値の0.3%＋２℃）
繰り返し精度（@周辺温度25℃）	±0.5℃　または　±0.5%		±0.3℃　または　±0.3%	±（測定値の0.1%＋１℃）
温度分解能（NETD）[K]	0.05		0.025	0.04	0.05	0.03	0.05
センサヘッド耐熱温度上限	120	180	75	125	125	85	85
出力	４mA ～ 20mA または ０～５V（LT）、０ ～ 10V（2M,3M）
環境対応	IP65
動作環境温度（ケーブル内回路）	-20 ～ 80℃（CSMV）, -20 ～ 75℃（CSMA）
保管環境温度	-40 ～ 85℃
湿度	10～95％　結露しないこと
寸法	28 × 14mm（head） [LT/ 2M/ 3M] 32 × 14mm（head） [3M CF1] 55 × 29,5mm（head incl. massive housing）[LT15HS] 35 × 12mm（electronics）
重量	42g [LT/ 2M/ 3M] 200g [LT15HS]
ケーブル長	head – electronics：0,5m（standard） , 3m , 6m [LT/ 2M/ 3M 2] after electronics：0,5m（standard）, 3m , [LT/ 2M/ 3M] head – electronics：0,5m [LT15HS] after electronics：0,5m（standard）, 3m , 6m [LT15HS]
振動・衝撃	IEC 60068-2-6 , IEC 60068-2-27
ソフトウェア	CompactConnect（USB接続用オプション必要）
電源	5-30V DC
校正証明書	有償にて提供可能（本体と同時に注文が必要）

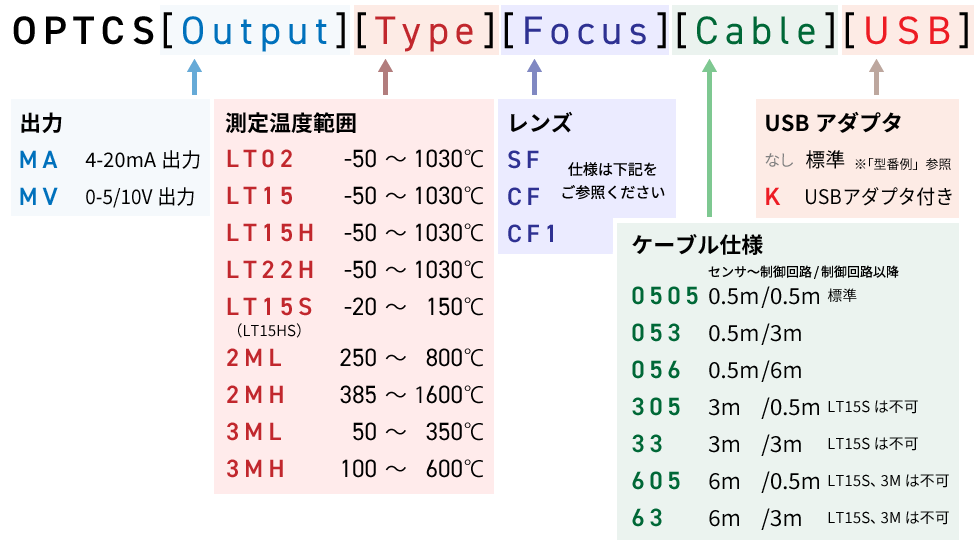

CS micro本体の型番　【型番一覧はこちら】

【型番例】OPTCSMALT15HSF33：CS micro　4-20mA出力　-50～1030℃　レンズSF　３m/３m

レンズ仕様

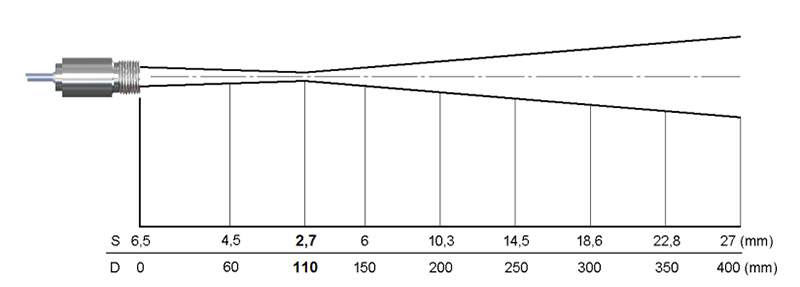

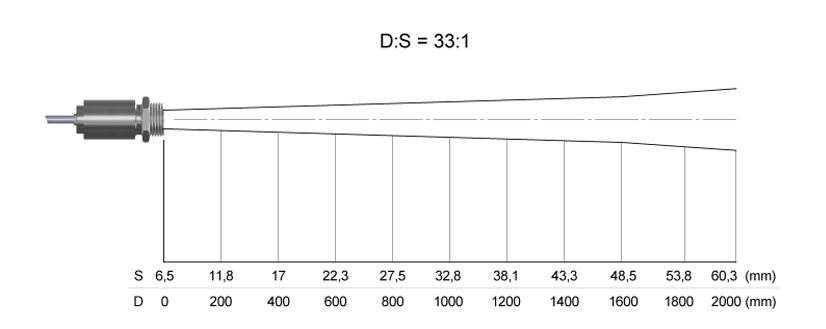

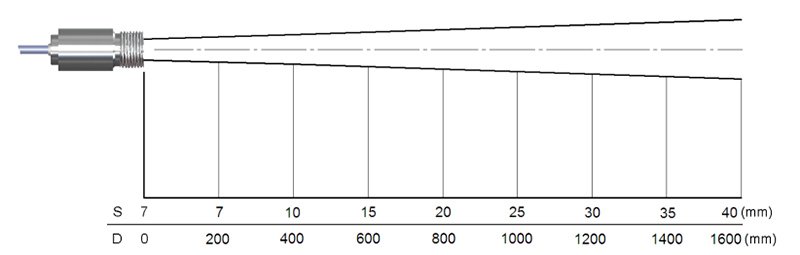

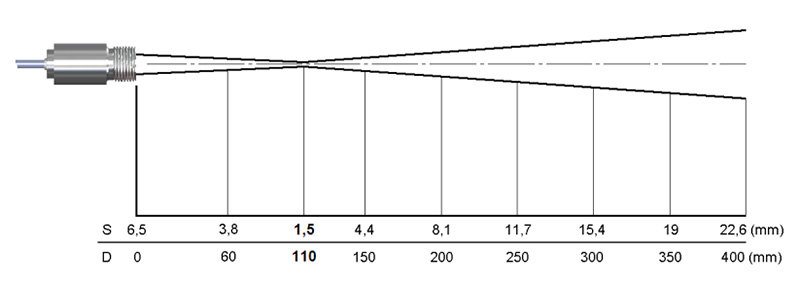

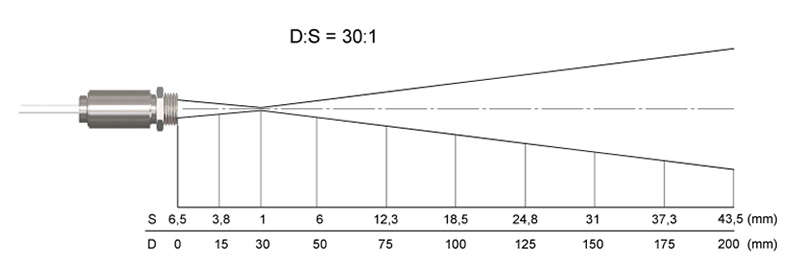

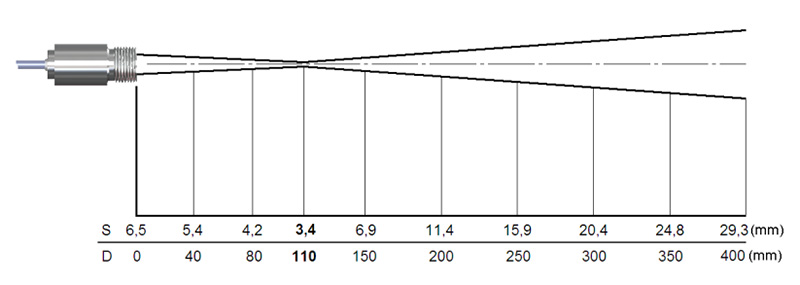

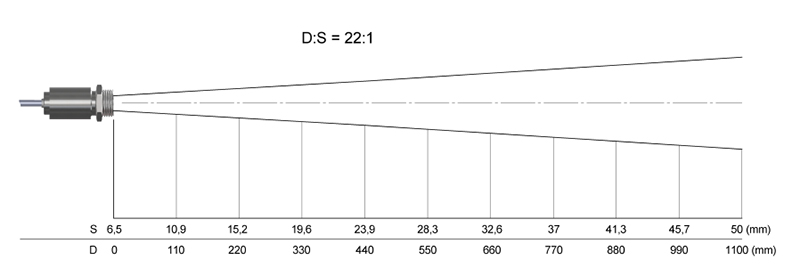

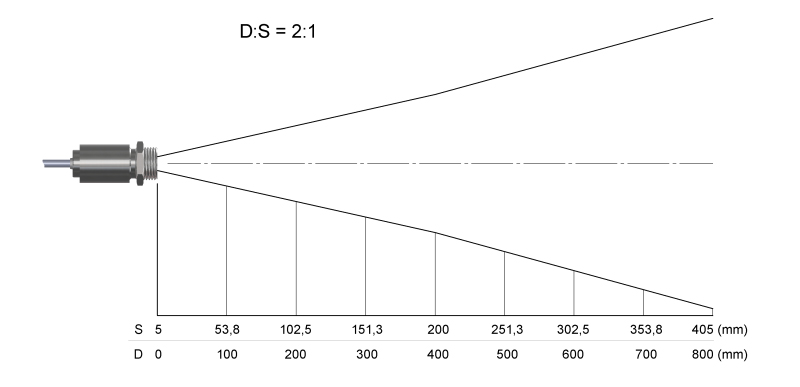

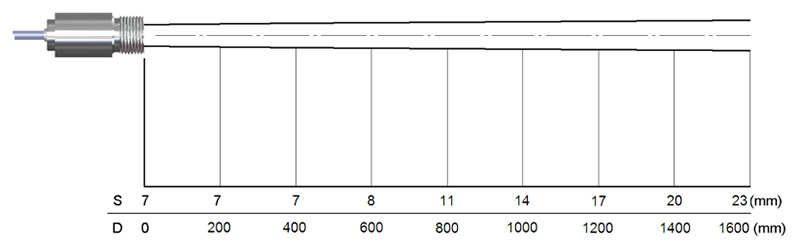

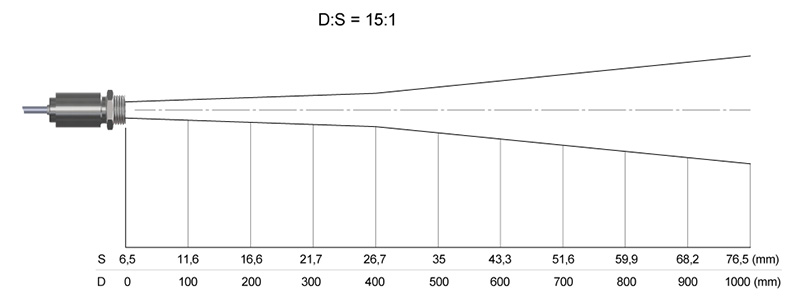

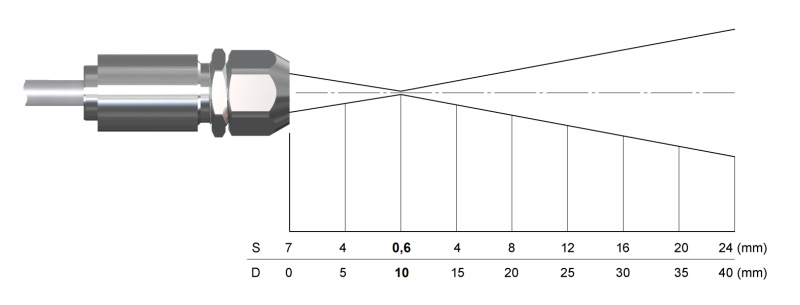

※クリックすると距離と視野のグラフが表示されます。

		対応タイプ
		LT02	LT15 LT15H LT15S	LT22H	2ML	2MH	3ML	3MH
レンズ スポットサイズ ＠ 距離 （mm）	SF	200 @ 400	26.7 ＠ 400	50 ＠ 1100	40 ＠ 1600	８ ＠ 600	50 ＠ 1100	48.5 ＠ 1600

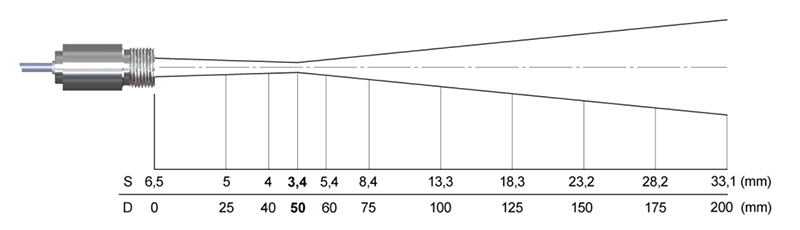

	CF		3.4 ＠ 50	2.3 ＠ 50	2.7 ＠ 110	1.5 ＠ 110	５ ＠ 110	3.4 ＠ 50

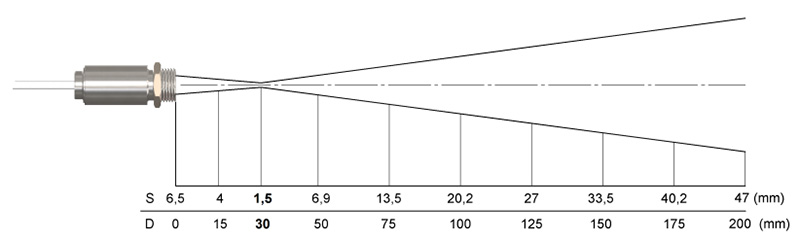

	CF1						1.5 ＠ 30	1.0 ＠ 30
