イベント発生時の画像を残せるパイロメーター（放射温度計）
シリーズ名
CS video
シリーズ名
CS video
制御回路一体型、可視画像保存、レーザー照準
- 非接触で50 ～ 1600℃の測定
- 可視カメラ内蔵
- レーザー照準
- 制御回路一体型
- アラーム出力対応

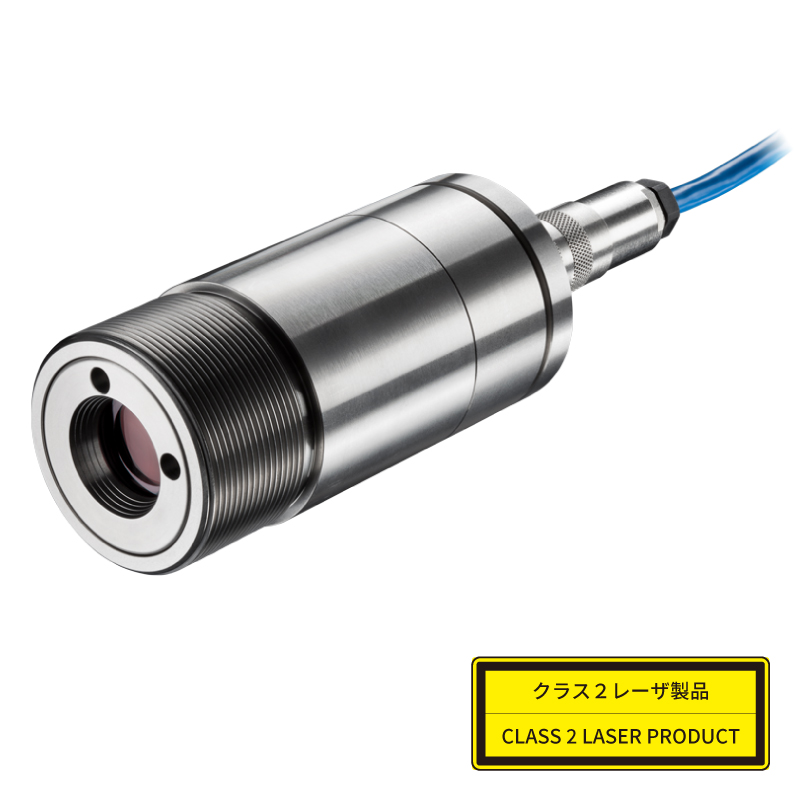

Optris社のCS videoシリーズはセンサーヘッド内に制御回路を組み込んだ一体型のパイロメーター（放射温度計）です。
制御回路が組み込まれているのでデバイスの数を少なくしたい場合に有効です。可視カメラも内蔵しておりアラームなどのイベント発生時の画像を接続したPCに保存できます。
レーザー照射にて照準を合わせられるので、フォーカス調整が簡単で、測定点がわかりやすいモデルです。
| タイプ | 2ML | 2MH | 3ML | 3MH |
|---|---|---|---|---|
| 測定温度範囲（℃） | 250 ～ 800 | 385 ～ 1600 | 50 ～ 350 | 100 ～ 600 |
| 可変フォーカス距離 （いずれかを選択） |
SFV：200mm ～ 無限遠 CFV：90mm ～ 250mm |
|||
| 測定距離：スポットサイズ （視野確認ツール） |
150：1 | 300：1 | 60：1 | 100：1 |
| 波長（μm） | 1.6 | 2.3 | ||
| 応答時間 | 10ms | 20ms | ||
| 測定精度（@周辺温度25℃） | ±（測定値の0.3%＋２℃） | |||
| 繰り返し精度（@周辺温度25℃） | ±（測定値の0.1%＋１℃） | |||
| 温度分解能 | 0.1K | |||
| アナログ出力 | ４ ～ 20mA | |||
| 環境対応 | IP65 | |||
| 動作環境温度 | -20 ～ 70℃ | |||
| 保管環境温度 | -40 ～ 85℃ | |||
| 湿度 | 10～95％ 結露しないこと | |||

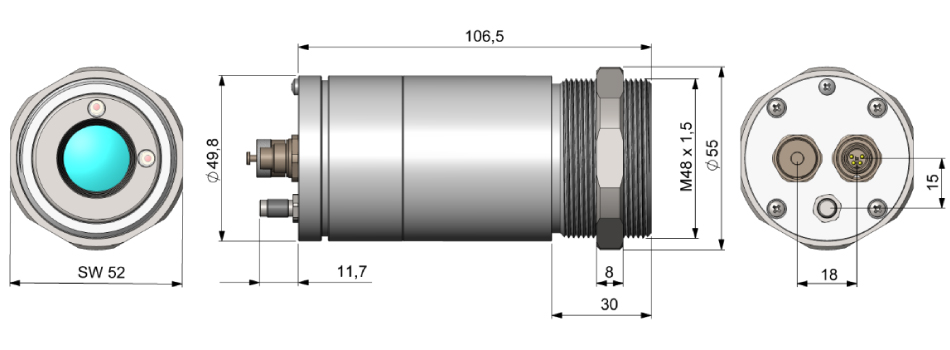

| 寸法 | 118.5mm×50mm、M48 ×1.5 | |||
| 重量 | 600g | |||
| IO用ケーブル | ３m , ８m , 15m | |||
| USBケーブル | ５m（製品付属） , 10m , 20m | |||
| ケーブル耐熱 | 80℃（オプションの耐熱ケーブルは180℃） | |||
| 振動・衝撃 | IEC 68-2-6: 3G, 11 – 200 Hz, IEC 68-2-27: 50G, 11 ms | |||
| ソフトウェア | CompactConnect（製品付属） | |||
| 電源 | 5-30V DC | |||
| 照準用レーザー | 波長635nm、出力約１mW、オンオフ可能、レーザークラス２ | |||
| 可視カメラ | 640×480ピクセル、FOV 3.1°×2.4° | |||
| 校正証明書 | 有償にて提供可能（本体と同時に注文が必要） | |||
▲タブのトップへ戻る
▲タブのトップへ戻る

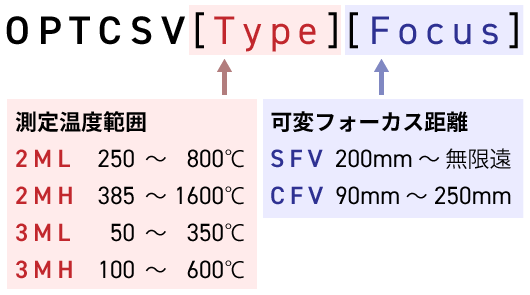

CS video本体の型番 【型番一覧はこちら】
![OPTCSV[Type][Focus]](common/img/CSvideo/code_OPTCSV.png)
【型番例】OPTCSV2MLSFV：CS video 測定温度250～800℃ 200mm～無限遠の可変焦点
USBケーブル
| 商品コード（型番） | 内容 | 価格 |
|---|---|---|
| ACPIUSB5PCB5H2 | 専用USBケーブル 5m 耐熱 | お問い合わせ |
| ACPIUSB5PCB10 | 専用USBケーブル 10m | お問い合わせ |
| ACPIUSB5PCB10H2 | 専用USBケーブル 10m 耐熱 | お問い合わせ |

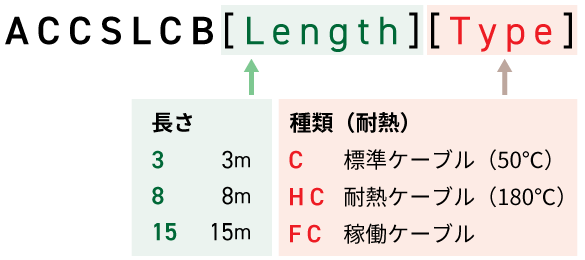

オプションアナログ出力ケーブル
【型番例】ACCSLCB3HC：オプションアナログ出力ケーブル ３m 耐熱ケーブル（180℃）
