可視画像も残せる2色式パイロメーター
シリーズ名
CS vision ratio
シリーズ名
CS vision ratio
2色式放射温度計、可視画像も取得可能、制御回路一体型
- 非接触で300 ~ 3000℃の測定
- 放射率の影響が少ない2色式の測定方式
- イベント発生時の可視画像保存
- レーザー照準
- 制御回路一体型
- アラーム出力対応
Optris社のCS vision ratioシリーズは 2色式の非接触温度測定ができるだけでなく、 可視画像も保存できる 高機能なパイロメーター(放射温度計)です。
2色式パイロメーター、可視カメラ、制御回路が一体となった設計をしており、デバイスの数を少なくして温度データ、可視画像を取得したい場合に有効です。レーザー照射にて照準を合わせられるので、フォーカス調整が簡単で、測定点がわかりやすいモデルです。
タイプ | R1ML | R1MH | R2ML |
---|---|---|---|
測定温度範囲(℃) | 600 ~ 1800 | 1000 ~ 3000 | 300 ~ 1400 |
可変フォーカス距離 (いずれかを選択) |
SFV:350mm ~ 無限遠 CFV:200mm ~ 400mm |
||
測定距離:スポットサイズ (視野確認ツール) |
100:1 | 150:1 | 75:1 |
波長(μm) | 0.8 ~ 1.1 | 1.35 ~ 1.75 | |
応答時間 | 1ms ~ 10s | ||
測定精度(@周辺温度25℃) | ±(測定値の0.5%+2℃) | ||
繰り返し精度(@周辺温度25℃) | ±(測定値の0.3%) | ||
温度分解能 | 0.1K | ||
アナログ出力 | 0/4mA ~ 20mA | ||
環境対応 | IP65 | ||
動作環境温度 | -20 ~ 60℃(-20 ~ 50℃:レーザー照射時) | ||
保管環境温度 | -40 ~ 85℃ | ||
湿度 | 10~95% 結露しないこと | ||
寸法 | 125.6 × 50mm、M48 ×1.5 | ||
重量 | 518g | ||
IO用ケーブル | 3m(製品付属) , 8m , 15m | ||
USBケーブル | 1.5m(製品付属) ※オプション:3 ~ 10m | ||
ケーブル耐熱 | 80℃(オプションの耐熱ケーブルは180℃) | ||
振動・衝撃 | IEC 68-2-6: 3G, 11 – 200 Hz, IEC 68-2-27: 50G, 11 ms | ||
ソフトウェア | CompactPlusConnect | ||
電源 | 8-30V DC または USB | ||
照準用レーザー | 波長635nm、出力約1mW、オンオフ可能、レーザークラス2 | ||
可視カメラ | 1280 × 960ピクセル、FOV 8° × 6° | ||
校正証明書 | 有償にて提供可能(本体と同時に注文が必要) |
▲タブのトップへ戻る
▲タブのトップへ戻る

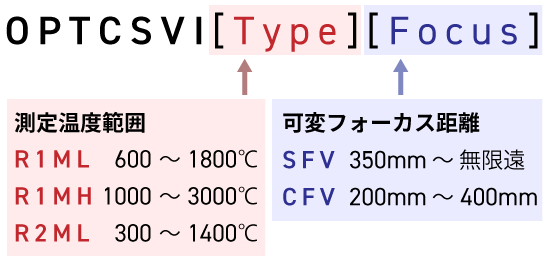

CS vision ratio本体の型番 【型番一覧はこちら】
【型番例】OPTSCVIR1MLSFV:CS vision ratio 1ML 測定温度範囲600~1800℃ 350mm~無限遠の可変焦点
USBケーブル
商品コード(型番) | 内容 | 価格 |
---|---|---|
ACPIUSB5PCB3 | 専用USBケーブル 3m | お問い合わせ |
ACPIUSB5PCB5 | 専用USBケーブル 5m | お問い合わせ |
ACPIUSB5PCB5FO | 専用USBケーブル 5m 可動 | お問い合わせ |
ACPIUSB5PCB5H2 | 専用USBケーブル 5m 耐熱 | お問い合わせ |
ACPIUSB5PCB10 | 専用USBケーブル 10m | お問い合わせ |
ACPIUSB5PCB10FO | 専用USBケーブル 10m 可動 | お問い合わせ |
ACPIUSB5PCB10H2 | 専用USBケーブル 10m 耐熱 | お問い合わせ |
オプションアナログ出力ケーブル
【型番例】ACCSVICB3HC:オプションアナログ出力ケーブル 3m 耐熱ケーブル(180℃)
