レーザー照準で測定位置が把握しやすい
パイロメーター（放射温度計）
シリーズ名
CT laser
シリーズ名
CT laser
制御回路分離型、レーザー照準
- 非接触で-50 ～ 2200℃の測定
- レーザー照準
- 制御回路分離型
- アラーム出力対応
- 様々な用途に対応したラインナップ
Optris社のCT laserシリーズはセンサーヘッドと制御回路が分かれたパイロメーター（放射温度計）です。
制御回路を分離することでセンサヘッドが温度変化のある環境に置かれても、制御回路が安定した温度の場所にあれば周辺の温度変化の影響を受けにくくなっています。レーザー照射にて照準を合わせられるので、フォーカス調整が簡単で、測定点がわかりやすいモデルです。
高温の金属に向いたモデル、ガラス向けのモデル、高速測定モデルなど様々な用途に対応したモデルがあります。
タイプ別仕様
| タイプ | LT | LTF | 05M |
|---|---|---|---|
| 測定温度上限（℃） | 975 | 2000 | |
| 測定温度下限（℃） | -50 | 1000 | |
| 測定距離：スポットサイズ （視野確認ツール） |
75：1 | 50：1 | 150：1 |
| 波長（μm） | ８ ～ 14 | 0.525 | |
| 応答時間（ms） | 120 | ９ | １ |
| 測定精度 （@周辺温度25℃） |
±1℃ または ±1% | ±1.5℃ または ±1.5% | ±１℃（1100℃以下） ±（測定値の0.3%＋２℃） （1100℃以上） |
| 繰り返し精度 （@周辺温度25℃） |
±0.5℃ または ±0.5% | ±1℃ または ±1% | ±0.5℃（1100℃以下）±（測定値の0.1%＋１℃） （1100℃以上） |
温度分解能（NETD）[K] |
0.1 | 0.5 | 0.2 |
| タイプ | 1ML | 1MH | 1MH1 | 2ML | 2MH | 2MH1 | 3ML | 3MH | 3MH1 | 3MH2 | 3MH3 | 4ML |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 測定温度上限（℃） | 1050 | 1800 | 2200 | 800 | 1600 | 2000 | 400 | 600 | 1000 | 1500 | 1800 | 500 |
| 測定温度下限（℃） | 485 | 650 | 800 | 250 | 385 | 490 | 50 | 100 | 150 | 200 | 250 | 0 |
| フォーカス距離： スポットサイズ |
150：1 | 300：1 | 150：1 | 300：1 | 60：1 | 100：1 | 300：1 | 30：1 | ||||
| 波長（μm） | 1.0 | 1.6 | 2.3 | 2.2 ～ 6 | ||||||||
| 応答時間（ms） | １ | 0.3 | ||||||||||
| 測定精度 （@周辺温度25℃） |
±（測定値の0.3%＋２ ℃） | |||||||||||
| 繰り返し精度 （@周辺温度25℃） |
±（測定値の0.1%＋１℃） | |||||||||||
温度分解能（NETD）[K] |
0.1 | 0.18 | ||||||||||
| タイプ | MT | MTH | F2 | F2H | F6 | F6H | G5L | G5H | G5HF | G5H1F | G7 | P7 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 測定温度上限（℃） | 1450 | 1650 | 1450 | 1650 | 1450 | 1650 | 1200 | 1650 | 1450 | 1650 | 1200 | 710 |
| 測定温度下限（℃） | 200 | 400 | 200 | 400 | 200 | 400 | 100 | 250 | 200 | 400 | 100 | 0 |
| フォーカス距離： スポットサイズ |
45：1 | 70：1 | 45：1 | |||||||||
| 波長（μm） | 3.9 | 4.24 | 4.64 | 5.0 | 7.9 | |||||||
| 応答時間（ms） | 10 | 120 | 80 | 10 | 150 | |||||||
| 測定精度 （@周辺温度25℃） |
±１% | ±1.5℃ または ±１% | ||||||||||
| 繰り返し精度 （@周辺温度25℃） |
±0.5% または ±0.5℃ | |||||||||||
温度分解能（NETD）[K] |
0.1 | 0.1 | 0.5 | |||||||||
共通仕様
| 出力 | 0/4mA ～ 20mA、0 ～ 5/10V、アラーム |
|---|---|
| 環境対応 | IP65 |
| 動作環境温度（制御基板） | -20 ～ 85℃（4MLのみ-20 ～ 70℃） |
| 保管環境温度（制御基板） | -40 ～ 85℃ |
| 湿度 | 10 ～ 95％ 結露しないこと |

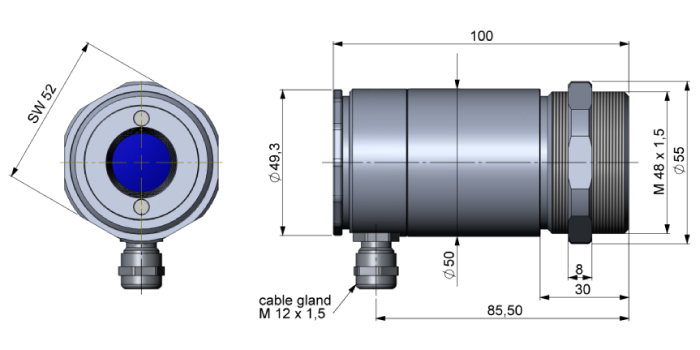

| 寸法 | センサヘッド：100 × 50mm、M48 ×1.5 制御回路筐体：89 × 70 × 30mm |
| 重量 | 600g（センサヘッド）、420g（制御回路筐体） |
| 付属ケーブル長 （ヘッド、制御基板間） |
３m（標準）、８m、15m |
| ヘッドケーブル耐熱 | 105℃（オプションの耐熱ケーブルは180℃） |
| 振動・衝撃 | IEC 60068-2-6 , IEC 60068-2-64 , IEC 60068-2-27 |
| ソフトウェア | CompactConnect（USB接続用オプション必要） |
| 電源 | 8-36V DC |
| 照準用レーザー | 波長635nm、出力約１mW、オンオフ可能（雰囲気温度>50℃で自動オフ）、レーザークラス２ |
| 校正証明書 | 有償にて提供可能（本体と同時に注文が必要） |
▲タブのトップへ戻る
▲タブのトップへ戻る

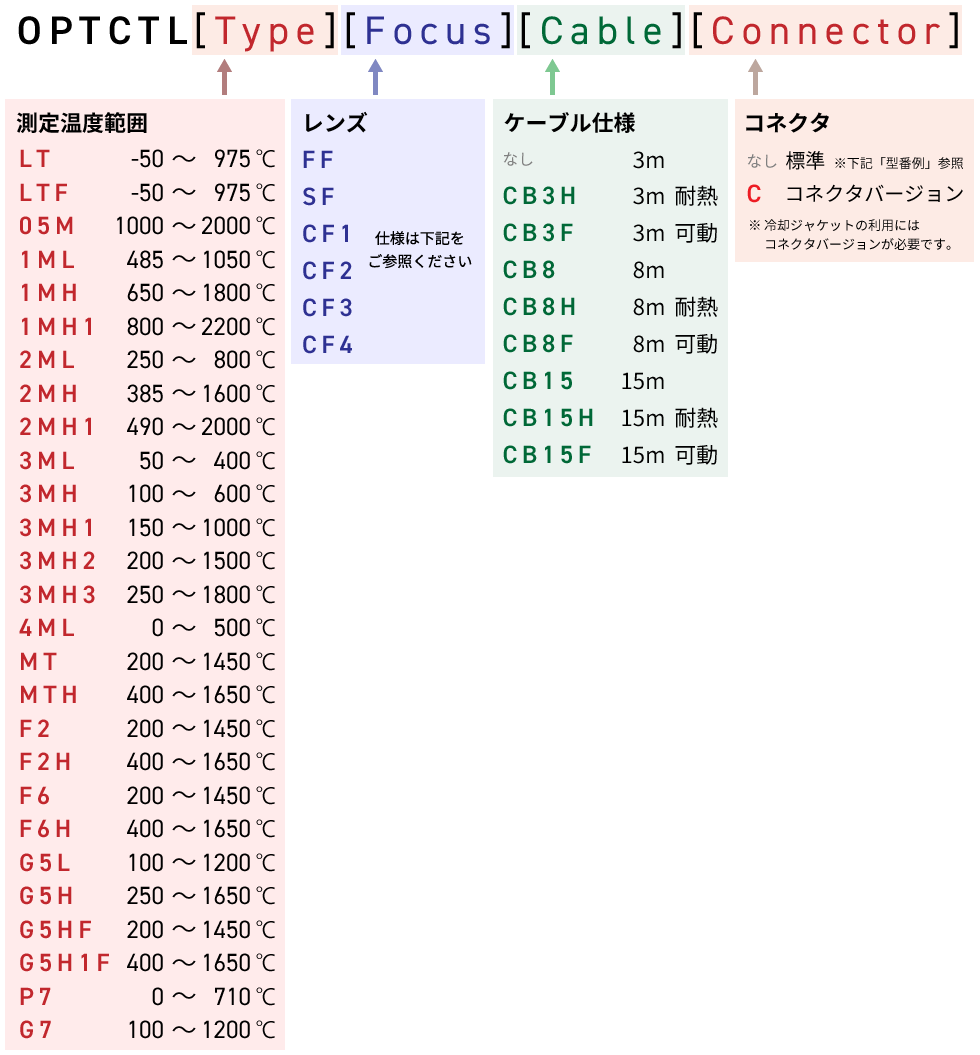

CT laser本体の型番 【型番一覧はこちら】
![OPTCTL[Type][Focus][Cable][Connector]](common/img/CTlaser/code.png)
【型番例】OPTCTLLTSF：CT laser -50～975℃ SFレンズ ケーブル３m
【型番例】OPTCTL2MLSFCB3HC：CT laser 250～800℃ SFレンズ 耐熱ケーブル３m コネクタバージョン
レンズ仕様

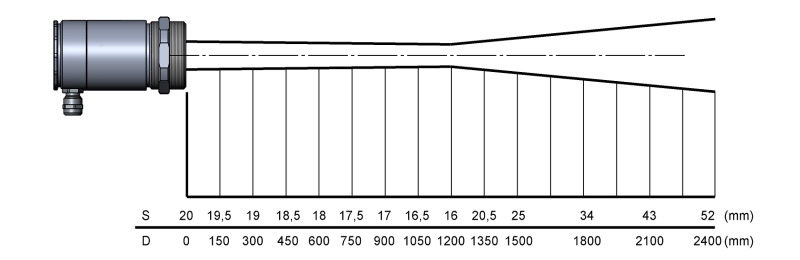

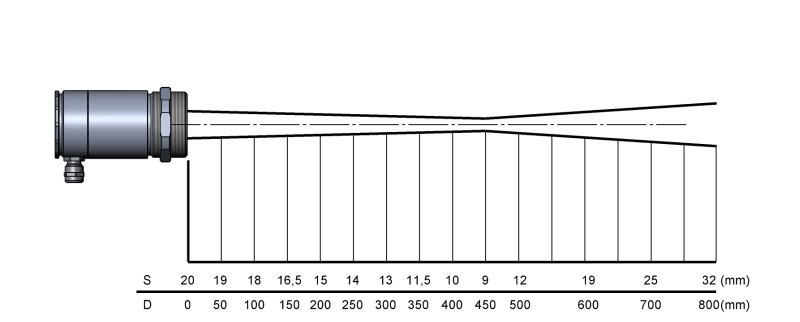

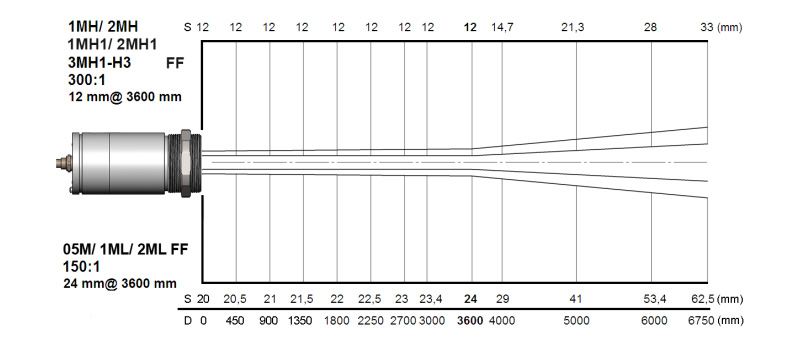

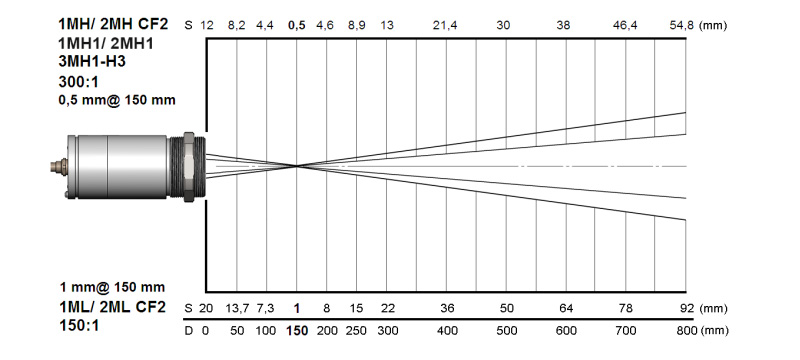

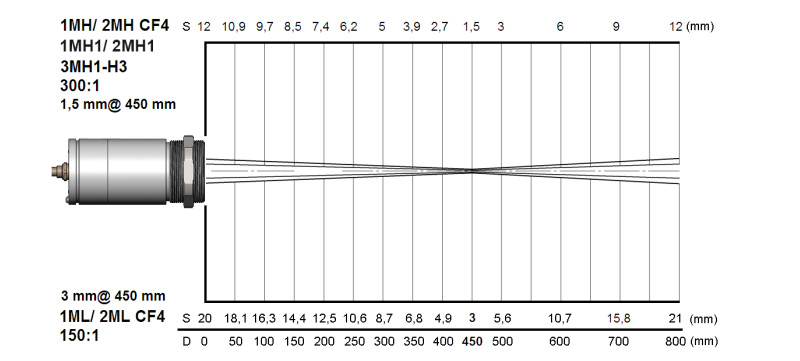

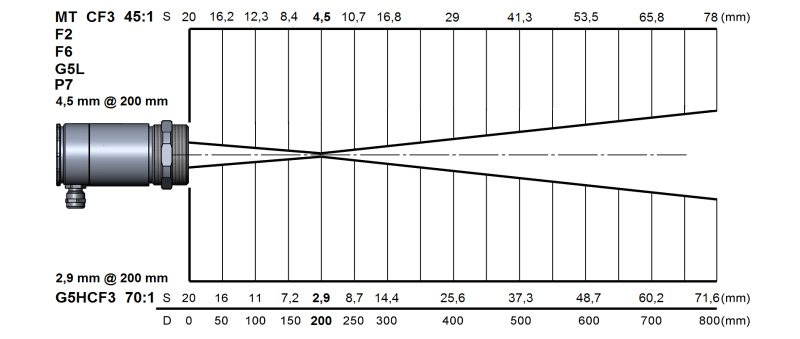

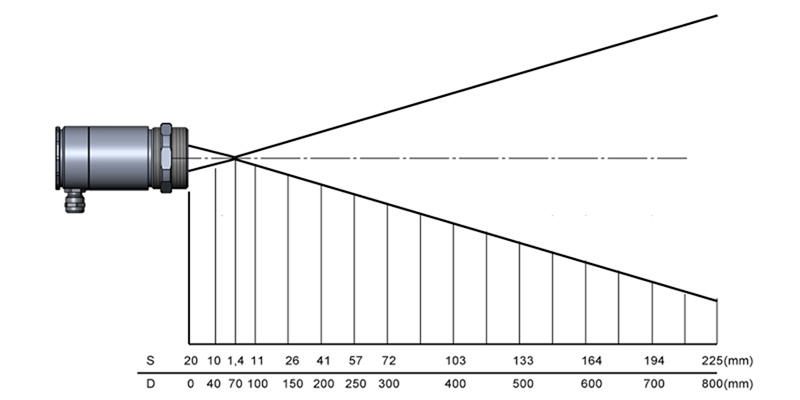

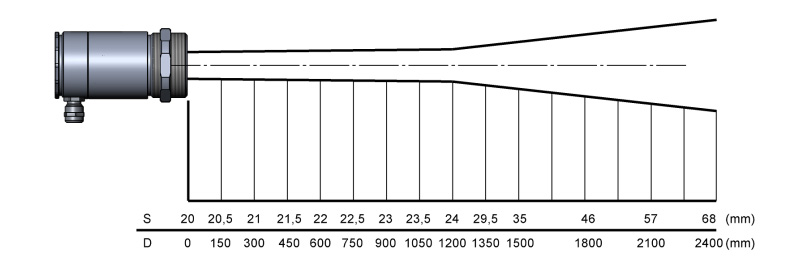

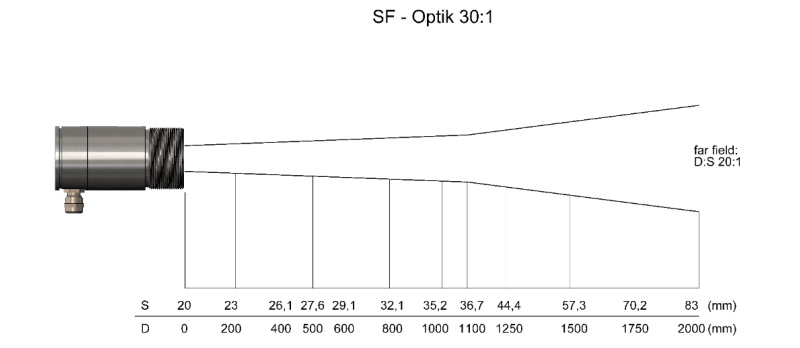

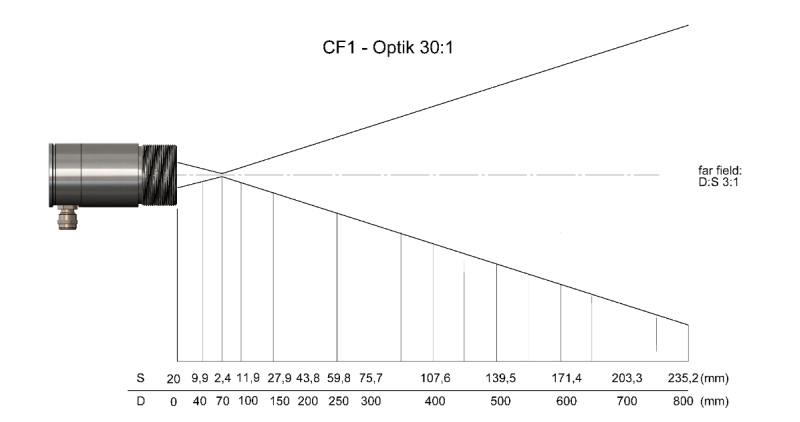

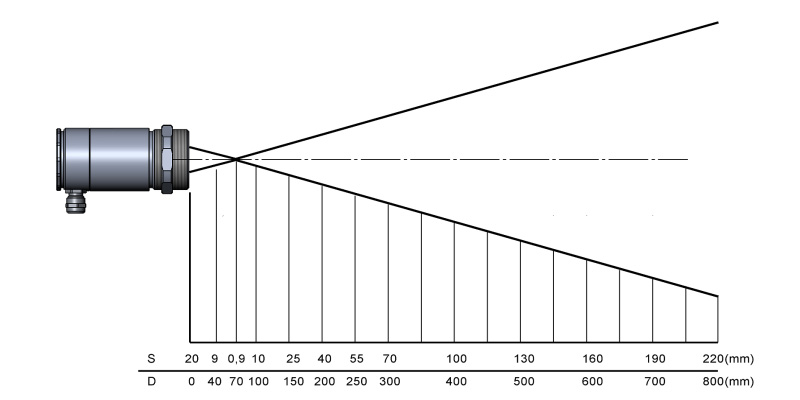

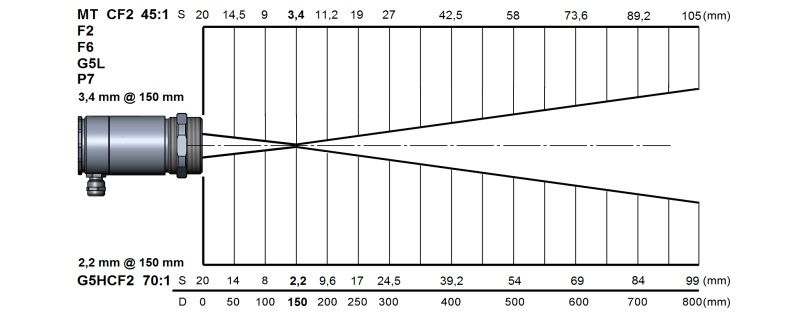

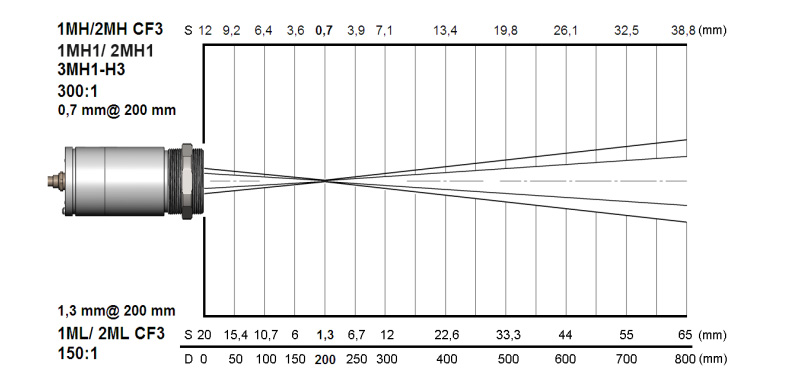

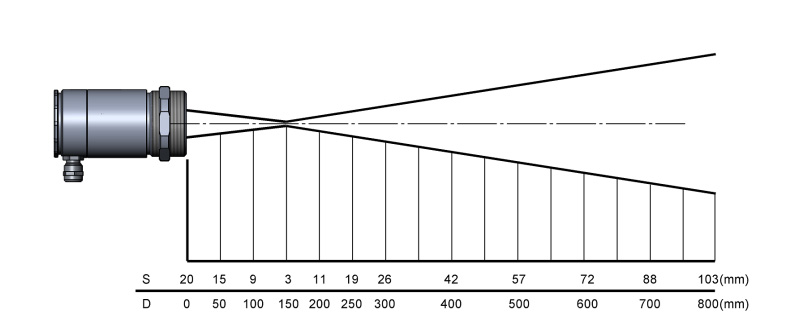

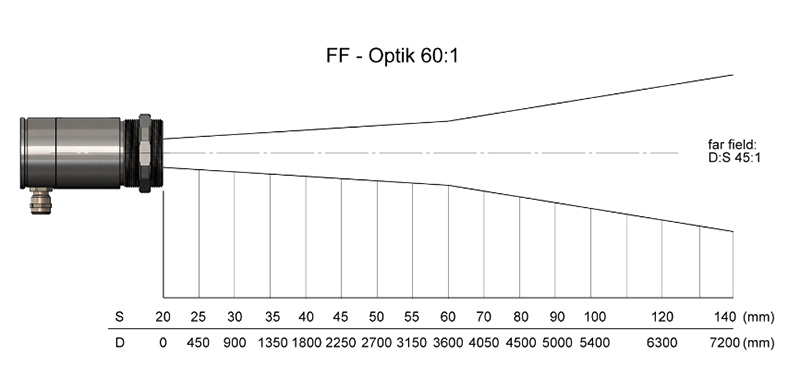

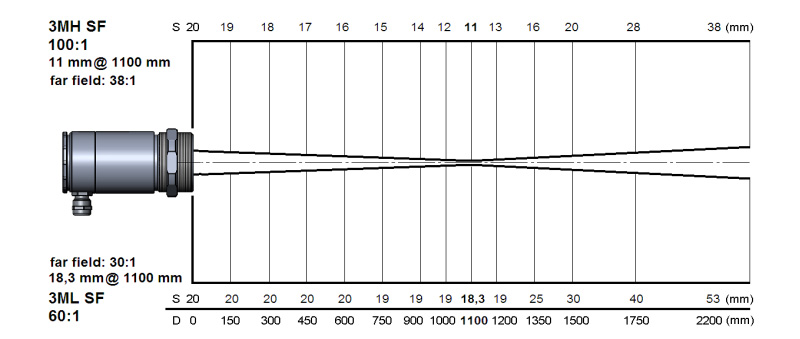

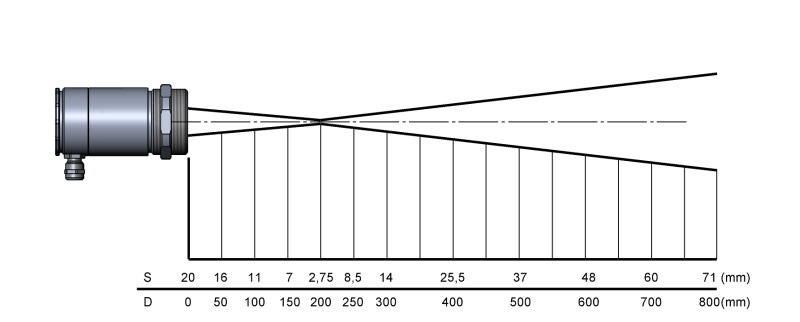

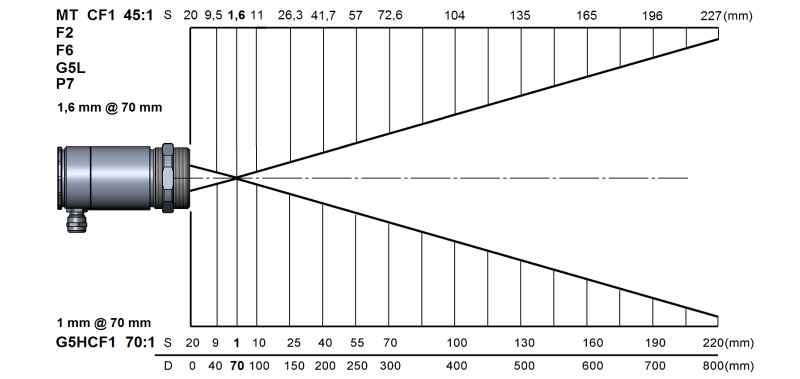

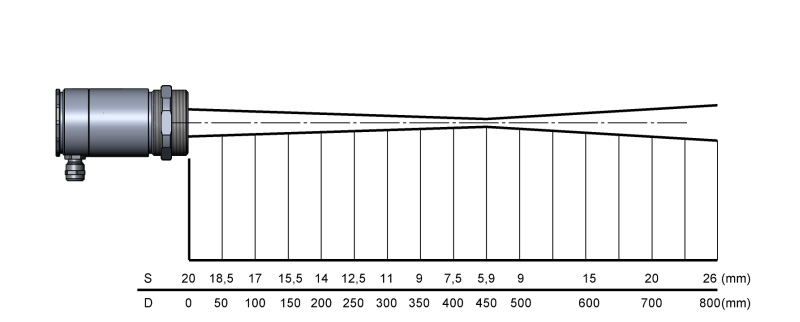

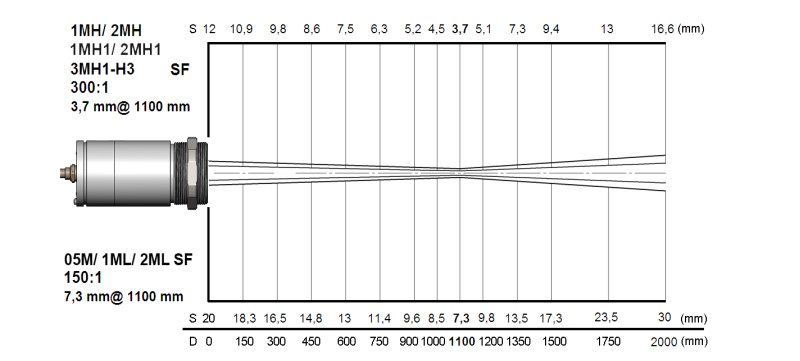

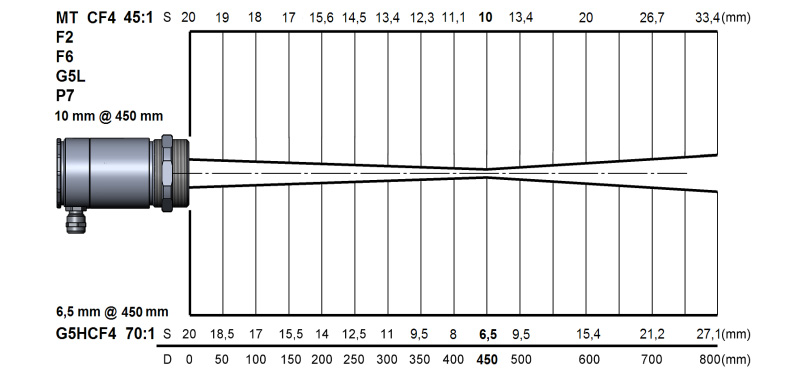

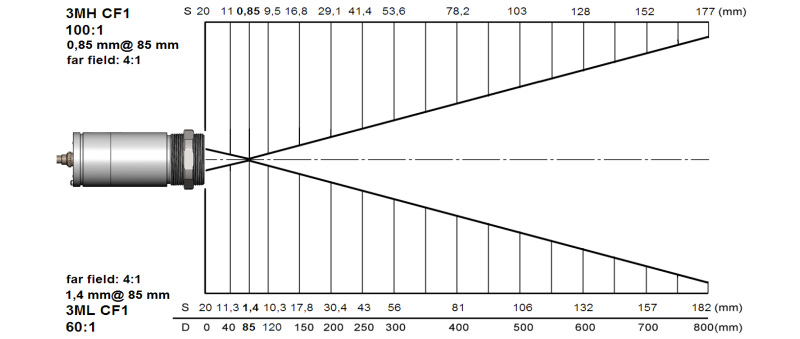

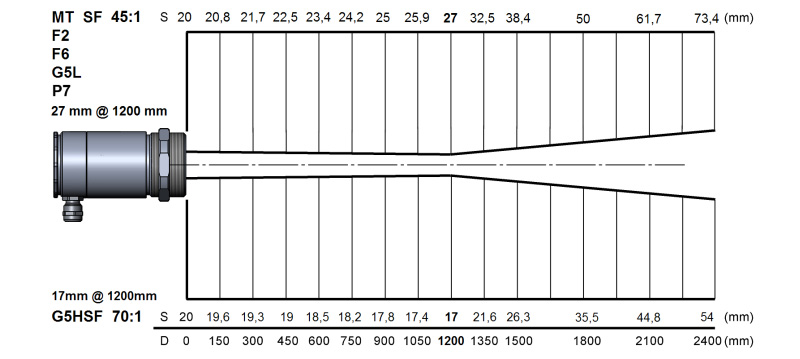

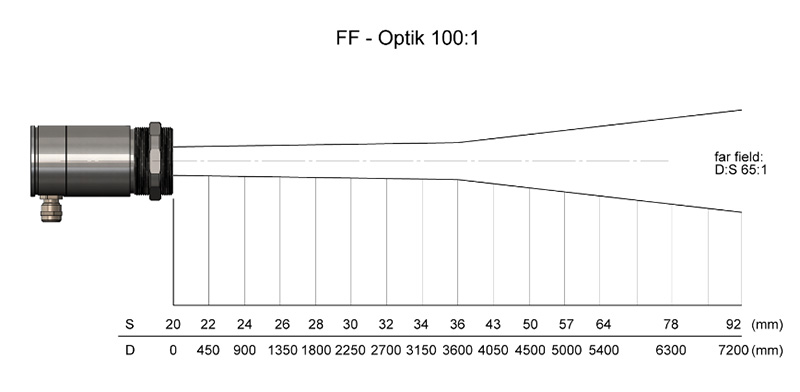

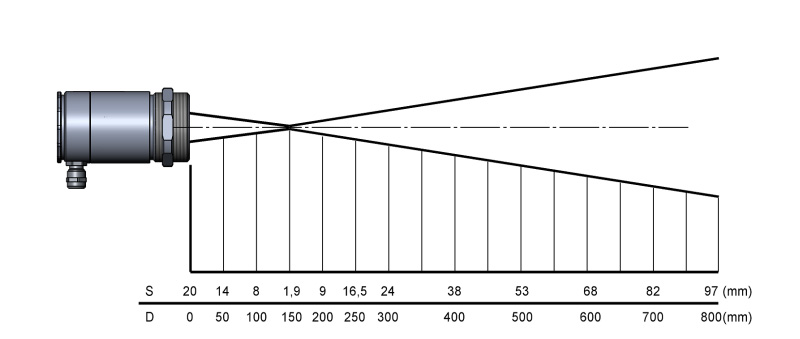

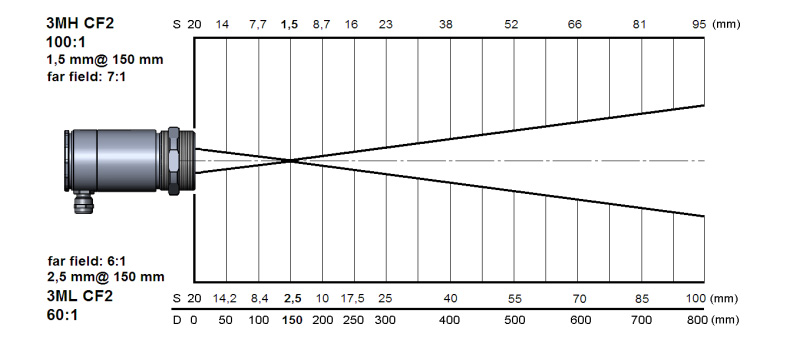

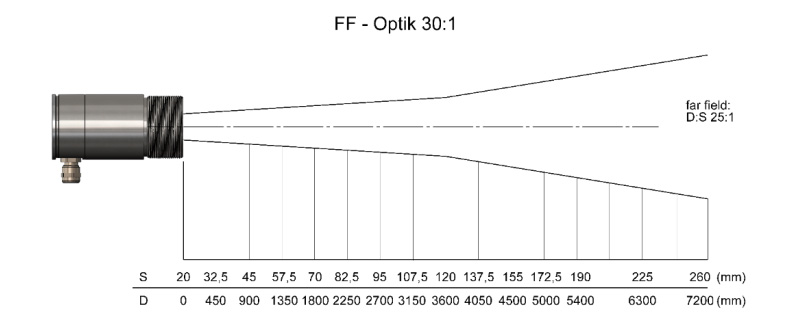

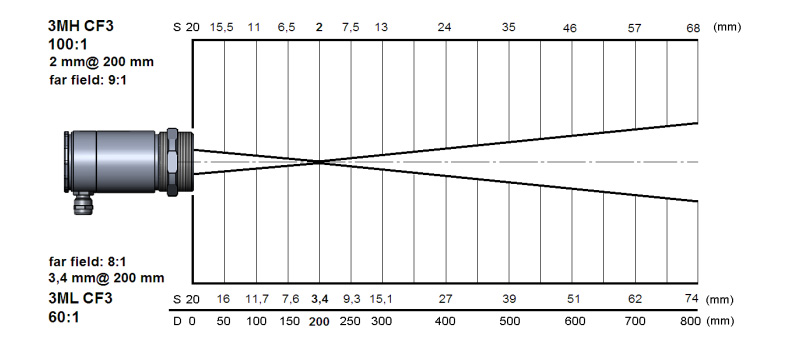

※クリックすると距離と視野のグラフが表示されます。
| 対応タイプ | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LT | LTF | 05M | 1ML 2ML |
1MH 1MH1 2MH 2MH1 |
3ML | 3MH | 3MH1 3MH2 3MH3 |
4ML | MT MTH F2 F2H F6 F6H G5L G5HF G5H1F P7 G7 |
G5H | ||
| レンズ スポット サイズ ＠ 距離 （mm） |
FF | 24 ＠ 3600 |
24 ＠ 3600 |
12 ＠ 3600 |
60 ＠ 3600 |
36 ＠ 3600 |
12 ＠ 3600 |
120 ＠ 3600 |
||||
| SF | 16 ＠ 1200 |
24 ＠ 1200 |
7.3 ＠ 1100 |
7.3 ＠ 1100 |
3.7 ＠ 1100 |
18.3 ＠ 1100 |
11 ＠ 1100 |
3.7 ＠ 1100 |
36.7 ＠ 1100 |
27 ＠ 1200 |
17 ＠ 1200 |
|
| CF1 | 0.9 ＠ 70 |
1.4 ＠ 70 |
1.4 ＠ 85 |
0.85 ＠ 85 |
0.3 ＠ 85 |
2.4 ＠ 70 |
1.6 ＠ 70 |
１ ＠ 70 |
||||
| CF2 | 1.9 ＠ 150 |
３ ＠ 150 |
１ ＠ 150 |
0.5 ＠ 150 |
2.5 ＠ 150 |
1.5 ＠ 150 |
0.5 ＠ 150 |
５ ＠ 150 |
3.4 ＠ 150 |
2.2 ＠ 150 |
||
| CF3 | 2.75 ＠ 200 |
４ ＠ 200 |
1.3 ＠ 200 |
0.7 ＠ 200 |
3.3 ＠ 200 |
２ @ 200 |
0.7 ＠ 200 |
6.7 ＠ 200 |
4.5 ＠ 200 |
2.9 ＠ 200 |
||
| CF4 | 5.9 ＠ 450 |
９ ＠ 450 |
３ ＠ 450 |
1.5 ＠ 450 |
7.5 ＠ 450 |
4.5 ＠ 450 |
1.5 ＠ 450 |
15 ＠ 450 |
10 ＠ 450 |
6.5 ＠ 450 |
||
コネクタバージョン用ケーブル型番
| 商品コード（型番） | 内容 | 価格 |
|---|---|---|
| ACCTLCB3C | ３m | お問い合わせ |
| ACCTLCB3HC | ３m、耐熱 | お問い合わせ |
| ACCTLCB3FC | ３m、可動 | お問い合わせ |
| ACCTLCB8C | ８m | お問い合わせ |
| ACCTLCB8HC | ８m、耐熱 | お問い合わせ |
| ACCTLCB8FC | ８m、可動 | お問い合わせ |
| ACCTLCB15C | 15m | お問い合わせ |
| ACCTLCB15HC | 15m、耐熱 | お問い合わせ |
| ACCTLCB15FC | 15m、可動 | お問い合わせ |
