フレームグラバーボード(画像入力ボード)

製品名

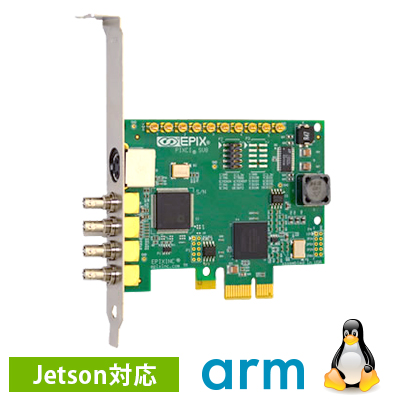

PIXCI-SV8

外部トリガ対応のアナログコンポジット入力・5ch切替入力対応

EPIX社ソフトダウンロードサイト
point

EPIX社の産業用アナログ画像入力ボードPIXCI-SV8は標準アナログビデオ信号(NTSC/PAL、RS-170/CCIR)を取り込むことが可能なフレームグラバーボードです。

5ch切替入力・録画に対応し、外部トリガ制御も可能です。また、キャプチャソフトウェアXCAP-Liteが無料添付されています。アプリケーションの開発にはXCLIBライブラリ(別売)が支援され、ソフトウェアの開発をWindows又はLinux環境下で行えます。

仕様

商品コード(型番) PIXCI-SV8
入力ビデオフォーマット NTSC/PAL、RS-170/CCIR
入力チャンネル数 5系統(切替式)
入力コネクタ HD-BNC ×4、S-Video ×1
インターフェース PCI-Express ×1
外部トリガ Input/Output:LVTTL
トリガコネクタ 10ピンHeader端子 ×1
カラーフォーマット モノクロ8ビット、YCrCb(UYUY,YUV4:2:2)16ビット、RGB24、RGB32
ゲイン制御 プログラマブルゲイン 0-200%
A/D 輝度A/D、クロミナンス(カラー)A/D搭載
ジェンロック デジタルジェンロック/自動同期回路
解像度設定 スケーリング & クロッピング機能
ドライバ TWAIN、ImagePROドライバ
ビューワソフトウェア キャプチャソフトウェアXCAP-Lite付属
SDK XCLIB or XCLIB-IPLライブラリ(別売)
対応OS 32/64bit:Windows(XP以降のWindowsOS)
32/64bit:Linux
ARM NVIDIA:Jetsonシリーズ
サイズ 86.7mm(L)× 68.9mm(W)  LowProfile(ロープロファイル)準拠
標準ブラケット FullHeight
使用環境温度 0~70℃
相対湿度 80%(動作時)、95%(保管時) 結露しない事
コンプライアンス EMC Directive89/336/ECC、Class B、RoHS

価格

商品コード(型番) 構成/内容 価格
ボード PIXCI-SV8 GPI/O搭載5chアナログ入力ボード お問い合わせ
オプション OPT-LPBRKT-SV8 PIXCI-SV8用LowProfileブラケット 4,000円
税込 4,400円
専用キャプチャ
ソフト
XCAP-LTD フレームバッファー容量など一部制限機能を解除 お問い合わせ
XCAP-STD 全機能が使用可能 お問い合わせ
SDK XCLIB-V3.8 32/64bit Windows/Linux用SDK(基本関数群) お問い合わせ
XCLIBIPL-V3.8 32/64bit Windows/Linux用SDK(基本関数群+拡張関数群) お問い合わせ

※注意事項

  • SV8は標準でFullHeightブラケットです。
  • 入力は5ch対応ですが切替式のためデータ取り込みは指定の1chのみです。
  • XCAP-LTD、XCAP-STDにはハードウェアプロテクトキー(USB)が付属します。
  • XCAP-LTDで確保できるフレームバッファは最大8GBまでです。

資料

【ハードウェア】 ・インターフェース&帯域幅

【ソフトウェア】 ・XCAPソフトウェア ・XCLIBプログラマライブラリ
