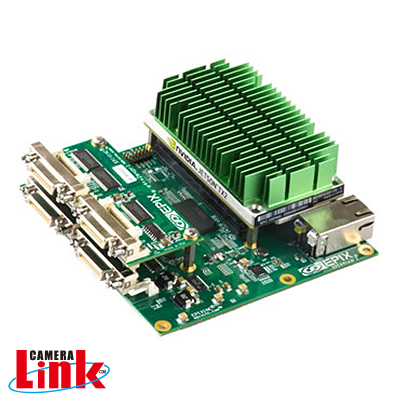

CameraLink入力対応 NVIDIA Jetsonキャリアボード
製品名
PIXCI-E4TX2
製品名
PIXCI-E4TX2
Base 4ch / Medium～Full 2ch まで接続対応
- 対応CameraLink規格 Base - Full(10Tap) Configuration
- Base最大４ch、同時取り込み可能
- 1.4GB/sの安定した転送速度
- 高速DMA転送によるメモリキャプチャ
- オンボードカメラコンフィグでタイミング調整不要
- フリーラン & トリガーキャプチャーに対応
- 64ビット メモリアドレッシング
- キャプチャーソフトウェアXCAP-Lite付属
- NVIDIA JetsonTX2向けキャリアボード

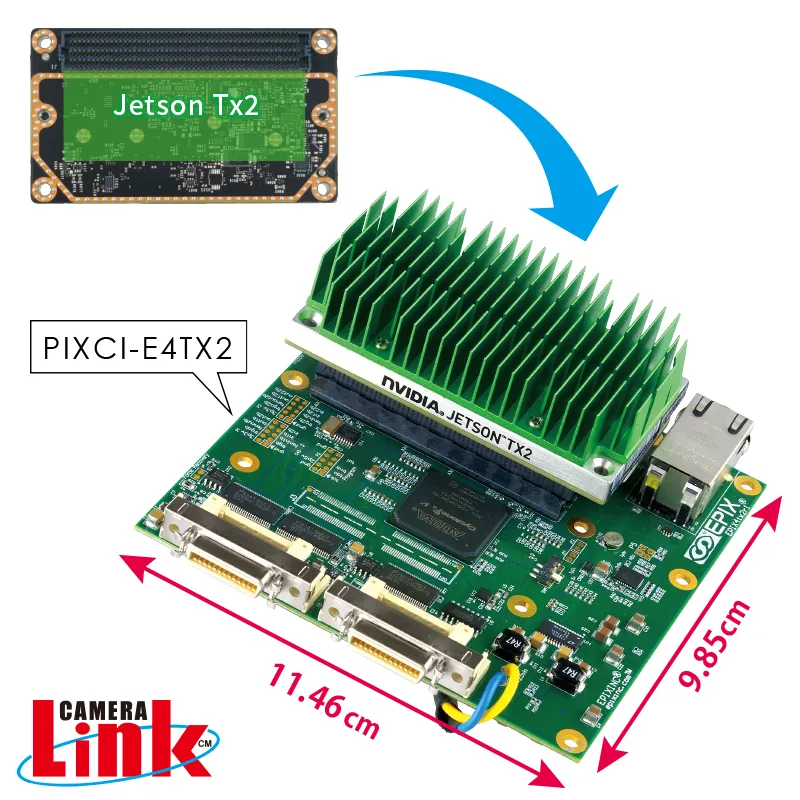

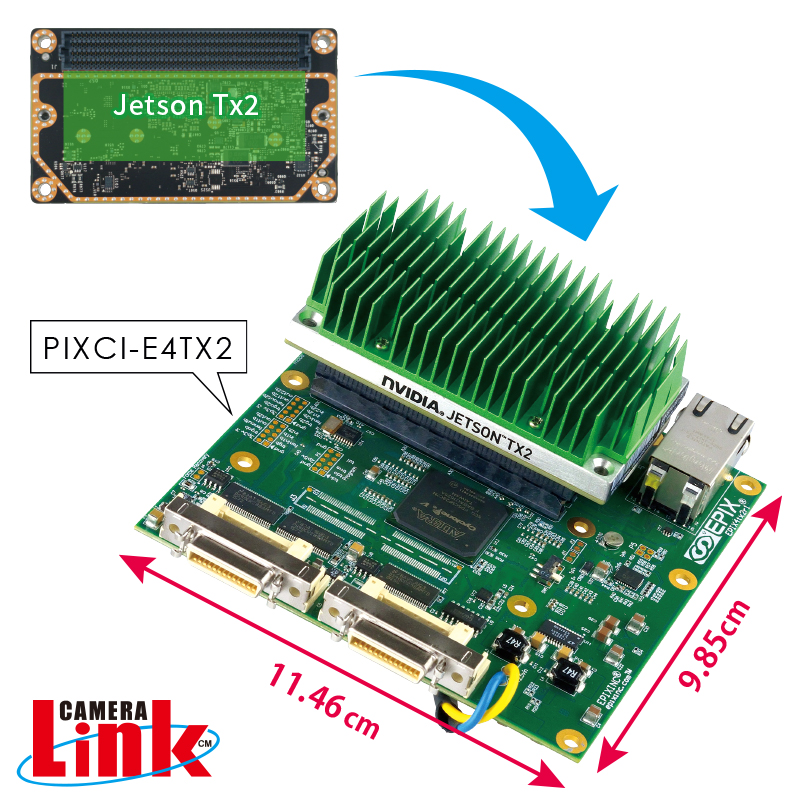

EPIX社のPIXCI-E4TX2は、NVIDIA Jetsonシリーズ向けに設計されたCameraLinkキャプチャ機能を持つキャリアボードです。
BaseConfigurationなら最大４台、Medium/Fullなら最大２台までCameraLinkデバイスを接続可能です。オンボードカメラコンフィグ搭載で対応済みカメラであればタイミング調整やカメラファイルも不要で、SDK（別売）も支援されているのでアプリケーション構築も可能です。
PIXCI-E4TX2を使えば低消費電力でパワフルなCUDA対応GPUをもつJetsonを使い、CameraLinkによるコンパクト処理ユニットの作成も可能です。
仕様
| 対応Jetson | |
|---|---|
| Jetson TX2 | |
| ボード仕様 | |
| 商品コード（型番） | PIXCI-E4TX2 |
| コネクタ | 26ピン MDR or SDRコネクタ x2（CameraLink用） 26ピン MDR or SDRコネクタ x2（増設ボード利用時） 10ピンMiniHeader端子 x2（トリガー制御用） |
| その他コネクタ | RJ45有線LAN×１、USB3.0×１、USB2.0×１、HDMI×１ |
| CameraLinkフォーマット | CameraLink Base - Medium - Full（10Tap可能） |
| 接続カメラ台数 | 最大２台（Base/Medium/Full） or 最大４台（Baseのみ） |
| バス・インターフェース | PCI Express2.0 x4 |
| データ転送速度 | 1.4GB/s |
| フレームバッファメモリ | Jetsonのメインメモリを利用 |
| カメラタイミング | オンボードコンフィギュレーション、カメラファイルで設定 |
| カメラ制御信号 | CC1～CC4 |
| カメラ通信方法 | シリアル通信（CameraLinkケーブル経由） |
| 外部制御信号 | Input：TTL/LVTTL Output：LVTTL |
| 対応ピクセルクロック | 20 ～ 85MHz |
| ビューワソフトウェア | ビューワソフトウェア標準添付・XCAP-Lite版 |
| SDK | XCILB/取り込み関数群（別売）、XCLIBIPL/取り込み＋拡張関数群（別売） |
| 対応OS | 64bit：Linux（Ubuntu by JetPack） |
| 電源仕様 | 12VDC @ 900mA |
| サイズ | 114.3mm(L) x 114.3mm(W) |
| 使用環境温度 | 0～70℃ |
| 使用環境湿度 | 90％（動作時）、95％（保管時） 結露しない事 |
| コンプライアンス | RoHS |
価格
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| ボード | E4TX2-M | CameraLink対応MDRコネクタ搭載 Jetsonキャリアボード | お問い合わせ |
| E4TX2-S | CameraLink対応SDRコネクタ搭載 Jetsonキャリアボード | お問い合わせ | |
| オプション | E4TX2-PWR | E4TX2用ACアダプタ（12VDC） | 35,000円 税込 38,500円 |
| E4TX2-EXT-M | E4TX2用MDR-CameraLinkコネクタ増設ボード | 50,000円 税込 55,000円 |
|
| E4TX2-EXT-S | E4TX2用SDR-CameraLinkコネクタ増設ボード | 60,000円 税込 66,000円 |
|
| Jetson オプション |
NVIDIA-TX2 | JetsonTX2モジュール（E4TX2用ブートローダー修正済） | お問い合わせ |
| NVIDIA-TX2-OPT-HSF | JetsonTX2モジュール用ファン付きヒートシンクへ変更 | 20,000円 税込 22,000円 |
|
| ケーブル | CBL-CL-xxM | Full Configuration準拠 MDR-MDR CameraLinkケーブル（2/3/5m） | お問い合わせ |
| CBL-MCL-xxM | Full Configuration準拠 MDR-SDR CameraLinkケーブル（2/3/5m） | お問い合わせ | |
| 専用キャプチャ ソフト |
XCAP-LTD | フレームバッファー容量など一部制限機能を解除 | お問い合わせ |
| XCAP-STD | 全機能が使用可能 | お問い合わせ | |
| SDK | XCLIB-V3.8 | 32/64bit Windows/Linux用SDK（基本関数群） | お問い合わせ |
| XCLIBIPL-V3.8 | 32/64bit Windows/Linux用SDK（基本関数群+拡張関数群） | お問い合わせ |
※注意事項
- Full Configurationで使用する場合最大ケーブル長は５mまでになります。
- Base 4chで使用する場合はボード上のディップスイッチを切り替える必要があります。
- JetsonTX2モジュールにはデフォルトではファンなしのヒートシンクが取り付けられています。
- ボード上に電源ピンが用意されていますので、12VDCを供給する電源を接続してご使用ください。
- 電源On/Offおよびリセット信号用のスルーホール端子がボード上に用意されていますので、スイッチなどを結線してご使用ください。
実装済みの電源スイッチなどはボード上にはございません。
