CameraLink フレームグラバーボード
シリーズ名
PIXCI-EB1miniシリーズ
シリーズ名
PIXCI-EB1miniシリーズ
Base Config 専用・miniPCIe・キャプチャーソフトウェア付属
- CameraLink Base Configurationフレームグラバボード
- 組み込みPC向けバスminiPCIe対応
- 最大転送速度200MB/sec
- 高速DMA転送によるメモリキャプチャ
- オンボードカメラコンフィグ機能採用
- フリーラン & トリガーキャプチャーに対応
- 64ビット メモリアドレッシング対応
- キャプチャーソフトウェアXCAP-Lite付属
- 32/64ビット Windows & Linux OS対応
- NVIDIA Jetsonシリーズ対応
オンボードカメラコンフィギュレーション機能により、対応済みカメラの場合はカメラファイルの作成が不要です。もちろん、未対応カメラでもカメラファイルを作成する事で対応可能です。
仕様
※PCサイトもしくは画面を横にすると仕様表が表示されます。
| 商品コード（型番） |  PIXCI-EB1miniH |
 PIXCI-EB1mini |

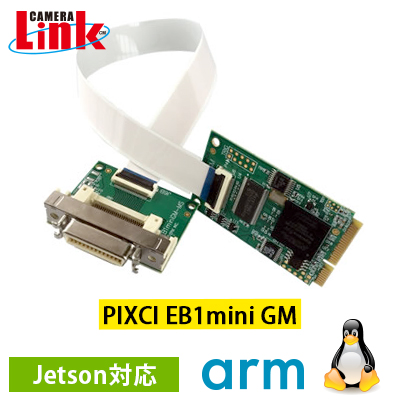

 PIXCI-EB1miniGM |
 PIXCI-EB1miniGC |
 PIXCI-EB1miniF |
|---|---|---|---|---|---|
| 商品コード（型番） | PIXCI-EB1miniH |
PIXCI-EB1mini |
PIXCI-EB1miniGM |
PIXCI-EB1miniGC |
PIXCI-EB1miniF |
| 入力フォーマット | CameraLink Base | ||||
| 接続カメラ台数 | １台 | ||||
| コネクタ | 26ピン MDR/SDRコネクタ x1 (CameraLink用） 10ピンHeader端子 x1（トリガー制御用） |
||||
| ビデオフォーマット | モノクローム、Bayerカラー、RGBカラー | ||||
| バス・インターフェース | miniPCIe Half | miniPCIe Full | miniPCIe Full | miniPCIe Full | miniPCIe Full |
| データ転送速度 | 200MB/秒 | ||||
| フレームバッファメモリ | パソコンのメインメモリを利用 | ||||
| カメラタイミング | オンボードコンフィギュレーション、カメラファイルで設定 | ||||
| カメラ制御信号 | CC1～CC4 | ||||
| カメラ通信方法 | シリアル通信（CameraLinkケーブル経由） | ||||
| 外部制御信号 | Input：TTL/LVTTL Output：LVTTL |
||||
| 対応ピクセルクロック | 最大85MHz | ||||
| ビューワソフトウェア | ビューワソフトウェア標準添付・XCAP-Lite版 | ||||
| SDK | XCILB/取り込み関数群（別売）、XCLIBIPL/取り込み＋拡張関数群（別売） | ||||
| 対応OS | 32/64bit：Windows（XP以降のWindowsOS） 32/64bit：Linux |
||||
| ARM | NVIDIA：Jetsonシリーズ | ||||
| サイズ(ボード) | 26.80×30mm 66.04×30mm |
50.95×30mm | 50.950×30mm 38.354×30mm |
50.950×30mm 38.354×30mm |
50.950×30mm 38.354×30mm |
| ケーブル長 | 30.48cm | - | 30.48cm | 15.24cm | 20.32cm |
| 使用環境温度 | 0～70℃ | ||||
| 相対湿度 | 90％（動作時）、95％（保管時） 結露しない事 | ||||
| コンプライアンス | EMC Directive89/336/ECC,Class B、 RoHS | ||||
価格
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|

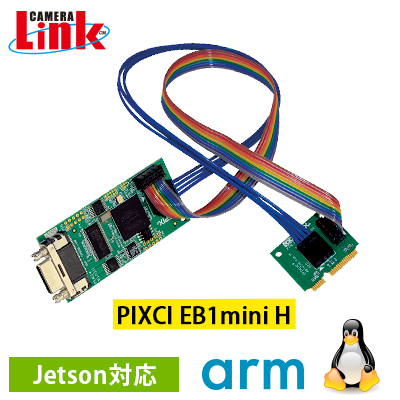

| ボード | PIXCI-EB1miniH | CameraLink入力 Base専用 miniPCIe（Half）用/分離式SDRコネクタ | お問い合わせ |

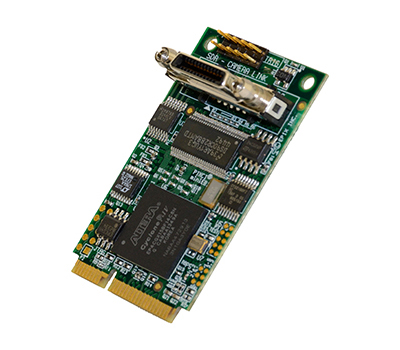

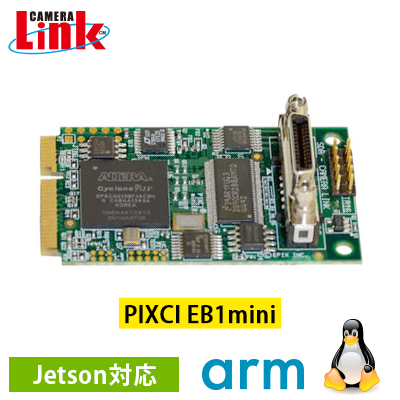

| PIXCI-EB1mini | CameraLink入力 Base専用 miniPCIe（Full）用/SDRコネクタ | お問い合わせ | |

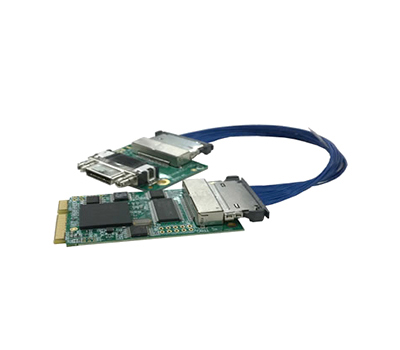

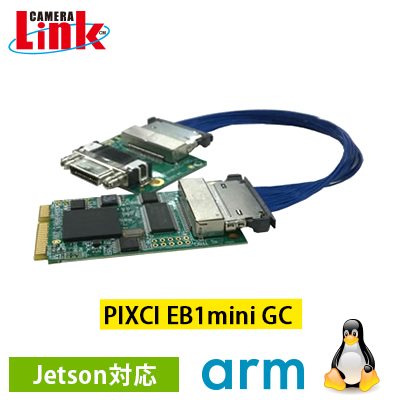

| PIXCI-EB1miniGC | CameraLink入力 Base専用 miniPCIe（Full）用/分離式SDRコネクタ | お問い合わせ | |

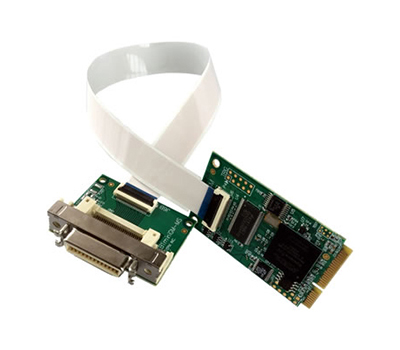

| PIXCI-EB1miniGM | CameraLink入力 Base専用 miniPCIe（Full）用/分離式SDRコネクタ | お問い合わせ | |

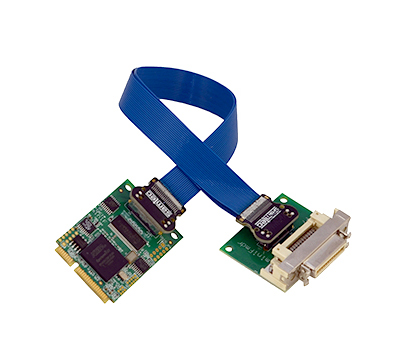

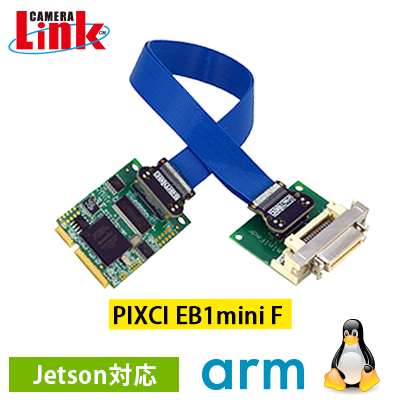

| PIXCI-EB1miniF | CameraLink入力 Base専用 miniPCIe（Full）用/分離式MDRコネクタ | お問い合わせ | |
| ケーブル | CBL-MCL-xxM | Full Configuration準拠 MDR-SDR CameraLinkケーブル（2/3/5m） | お問い合わせ |
| CBL-MCLM-xxM | Full Configuration準拠 SDR-SDR CameraLinkケーブル（2/3/5m） | お問い合わせ | |
| 専用キャプチャ ソフト |
XCAP-LTD | フレームバッファー容量など一部制限機能を解除 | お問い合わせ |
| XCAP-STD | 全機能が使用可能 | お問い合わせ | |
| SDK | XCLIB-V3.8 | 32/64bit Windows/Linux用SDK（基本関数群） | お問い合わせ |
| XCLIBIPL-V3.8 | 32/64bit Windows/Linux用SDK（基本関数群+拡張関数群） | お問い合わせ |
※注意事項
- こちらのボードは省スペースPC向けのminiPCIeインターフェイス専用ボードです。一般的なPCでは利用できません。
- PIXCI-EB1miniGC、PIXCI-EB1miniGM、およびPIXCI-EB1miniFのケーブル最大長は７mまでです。
