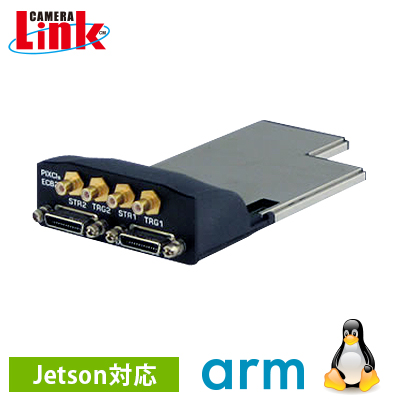

CameraLink入力 キャプチャーカード
製品名
PIXCI-ECB2
製品名
PIXCI-ECB2
Base Config専用・ExpressCard/54・キャプチャーソフトウェア付属
- Base Configuration対応2台取り込み用キャプチャーカード
- ExpressCard/54準拠・191MB/sの転送速度
- 高速DMA転送によるメモリキャプチャ
- オンボードカメラコンフィグでタイミング調整不要!
- フリーラン & トリガーキャプチャーに対応
- 64ビット メモリアドレッシング
- キャプチャーソフトウェアXCAP-Lite付属
- 32/64ビット Windows & Linux OS対応
- NVIDIA Jetsonシリーズ対応
EPIX社のPIXCI ECB2は、CameraLink出力カメラからの画像を簡単にノートパソコンへ取り込めるキャプチャーカード・画像入力カードです。カメラリンク・Base Configuration専用で、インターフェースはExpressCard54を採用し191MB/秒のデータ転送が可能で、キャプチャーソフトウェアも付属したモデルです。
SDK(別売)も支援されアプリケーションの構築も可能です。オン・ボードカメラコンフィギュレーション搭載で対応済みカメラであればタイミング調整やカメラファイルも不要です。
仕様
商品コード(型番) | PIXCI-ECB2 |
---|---|
入力フォーマット | CameraLink Base |
接続カメラ台数 | 2台 |
コネクタ | 26ピン SDRコネクタ x1 (CameraLink入力) ミニSMBジャック x 4個 (トリガー制御用) |
ビデオフォーマット | モノクローム、Bayerカラー、RGBカラー |
バス・インターフェース | ExpressCard/54 |
データ転送速度 | 191MB/秒 |
フレームバッファメモリ | パソコンのメインメモリを利用 |
カメラタイミング | オンボードコンフィギュレーション、カメラファイルで設定 |
カメラ制御信号 | CC1~CC4 |
カメラ通信方法 | シリアル通信(CameraLinkケーブル経由) |
外部制御信号 | Input/Output:LVTTL |
対応ピクセルクロック | 最大85MHz |
ビューワソフトウェア | ビューワソフトウェア標準添付・XCAP-Lite版 |
SDK | XCILB/取り込み関数群(別売)、XCLIBIPL/取り込み+拡張関数群(別売) |
対応OS | 32/64bit:Windows(XP以降のWindowsOS) 32/64bit:Linux |
ARM | NVIDIA:Jetsonシリーズ |
サイズ / 重量 | 98mm(L) x 54mm(W) / 46g |
使用環境温度 | 0~70℃ |
相対湿度 | 90%(動作時)、95%(保管時) 結露しない事 |
コンプライアンス | EMC Directive89/336/ECC,Class B、 RoHS |
価格
商品コード(型番) | 構成/内容 | 価格 | |
---|---|---|---|
カード | PIXCI-ECB2 | CameraLink入力 Base専用ExpressCardキャプチャーカード | お問い合わせ |
オプション | CBL-ECB2-TS-1M | PIXCI-ECB2用 トリガーコネクタ(SMB-BNC) | 20,000円 税込 22,000円 |
ケーブル | CBL-MCL-xxM | Full Configuration準拠 SDR-MDR CameraLinkケーブル(2/3/5m) | お問い合わせ |
CBL-MCLM-xxM | Full Configuration準拠 SDR-SDR CameraLinkケーブル(2/3/5m) | お問い合わせ | |
専用キャプチャ ソフト |
XCAP-LTD | フレームバッファー容量など一部制限機能を解除 | お問い合わせ |
XCAP-STD | 全機能が使用可能 | お問い合わせ | |
SDK | XCLIB-V3.8 | 32/64bit Windows/Linux用SDK(基本関数群) | お問い合わせ |
XCLIBIPL-V3.8 | 32/64bit Windows/Linux用SDK(基本関数群+拡張関数群) | お問い合わせ |
※注意事項
- このカードを使用するにはExpressCard/54のカードスロットが必要です。
PCMCIA TypeIIなどCardBusのカードスロットでは物理的に挿さりません。 - 拡張スロットへの供給電力が低いノートパソコンの場合、カードを認識しない場合がございます。
- 省電力機能などをオフにできるのであればオフの状態で運用してください。
- スリープおよび休止モードからの復帰には対応しておりません。
- HotPlugには非対応です。
- ExpressCard→USB変換アダプタと接続しても動作しません。
- 使用されるノートパソコンによっては帯域不足で動作が不安定になる場合があります。
事前に動作確認などを行った上でご購入ください。 - XCAP-LTD、XCAP-STDにはハードウェアプロテクトキー(USB)が付属します。
- XCAP-LTDで確保できるフレームバッファは最大8GBまでです。
