CameraLink入力 フレームグラバーボード

製品名

mf2280

広帯域PCI Express 2.0 x4 M.2 M 2280・Base-Full Configuration 10Tap対応


EPIX社ソフトダウンロードサイト
point
  • CameraLink出力 Base - Full(10tap) Configuration対応フレームグラバーボード
  • 広帯域PCI Express 2.0 x4 M.2 M 2280 バス・インターフェース 1.4GB/sの転送速度
  • 高速DMA転送によるメモリキャプチャ
  • オンボードカメラコンフィグでタイミング調整不要!
  • フリーラン & トリガーキャプチャーに対応
  • 64ビット メモリアドレッシング
  • キャプチャーソフトウェアXCAP-Lite付属
  • 32/64ビット Windows & Linux OS対応

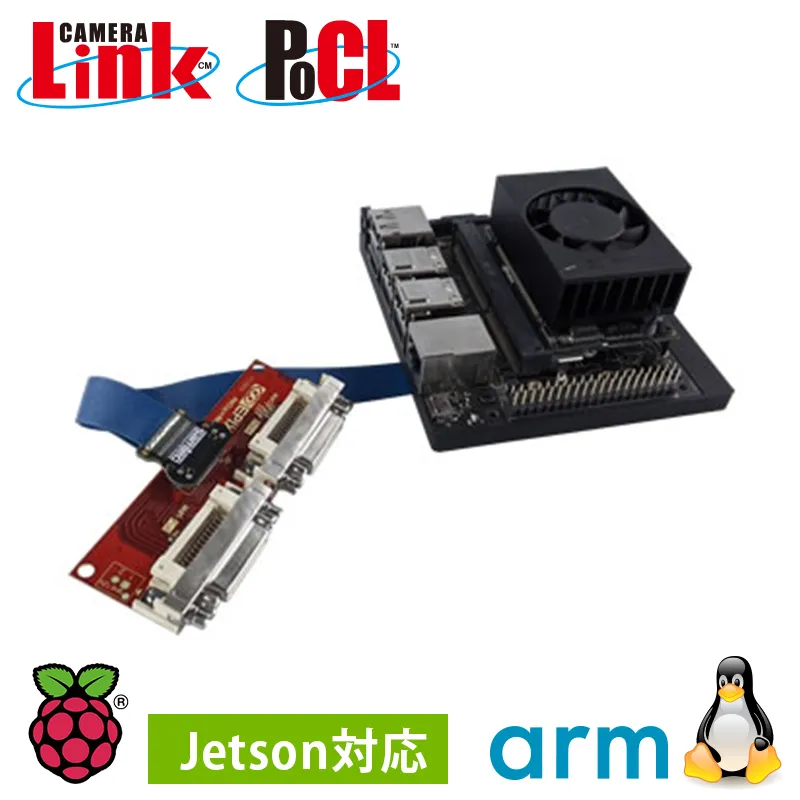

  • NVIDIA Jetsonシリーズ、Raspberry Pi 5対応

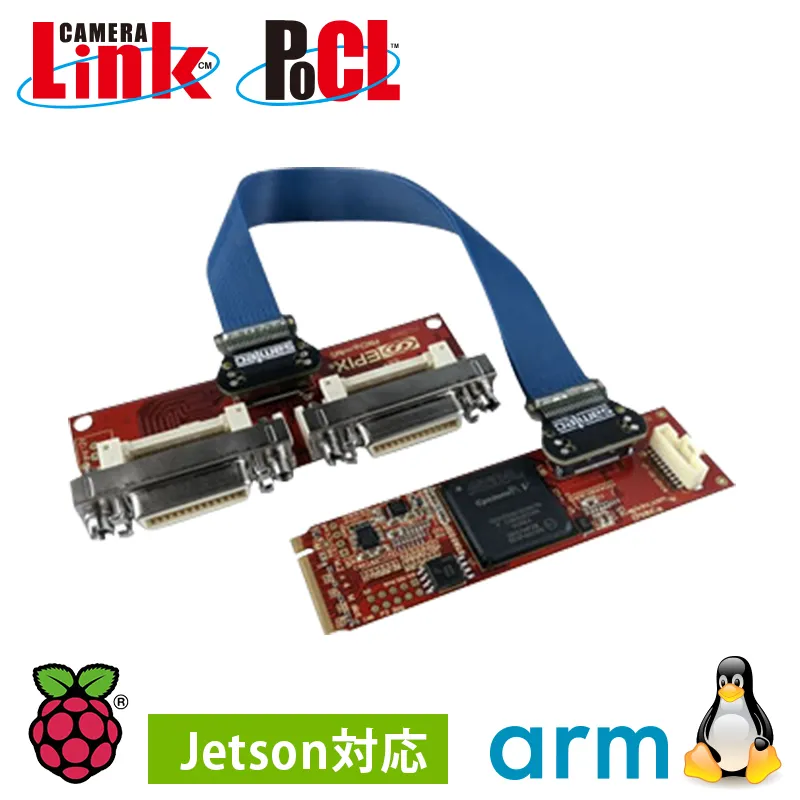

EPIX社のmf2280は、小型PCなどに用いられるM.2 MKeyのバス・インターフェースを採用し、1.4GB/秒のバス転送が可能な広帯域CameraLink入力用のフレームグラバーボードです。 ボードはBase、Medium、Full Configurationに対応し、Full-10Tapのカメラにも対応可能です。オプションでPoCLにも対応可能ですので、別途PoCL向けに追加電力を供給すればボードからPoCLカメラへ電力供給が可能です。

SDK(別売)も支援されアプリケーションの構築も可能です。 オン・ボードカメラコンフィギュレーション搭載で対応済みカメラであればタイミング調整やカメラファイルも不要です。

仕様

モデル名 mf2280
入力フォーマット CameraLink Base - Medium - Full(10Tap可能)
接続カメラ台数 1台(Base/Medium/Full)
コネクタ 26ピン MDR or SDRコネクタ x2(CameraLink用)
10ピン Molex 501331-1007端子(トリガー制御用)
ビデオフォーマット モノクローム、Bayerカラー、RGBカラー
バス・インターフェース PCI Express 2.0 x4 M.2 M-Key 2280
データ転送速度 1.4GB/秒
フレームバッファメモリ パソコンのメインメモリを利用
カメラタイミング オンボードコンフィギュレーション、カメラファイルで設定
カメラ制御信号 CC1~CC4
カメラ通信方法 シリアル通信(CameraLinkケーブル経由)
外部制御信号 Input:TTL/LVTTL
Output:LVTTL
対応ピクセルクロック 最大85MHz
PoCL 12VDC, 800mA(追加電源必要)
ビューワソフトウェア ビューワソフトウェア標準添付・XCAP-Lite版
SDK XCILB/取り込み関数群(別売)、XCLIBIPL/取り込み+拡張関数群(別売)
対応OS 32/64bit:Windows(XP以降のWindowsOS)
32/64bit:Linux
ARM NVIDIA:Jetsonシリーズ
使用環境温度 0~70℃
使用環境湿度 90%(動作時)、95%(保管時) 結露しない事
コンプライアンス CE、EMC Directive89/336/ECC,Class B、RoHS

価格

商品コード(型番) 構成/内容 価格
ボード MF2280-MDR-M2M M.2 MKey MDR Full対応 CameraLinkフレームグラバー お問い合わせ
MF2280-SDR-M2M M.2 MKey SDR Full対応 CameraLinkフレームグラバー お問い合わせ
MF2280-SDR-M2M-BL M.2 MKey MDR Full対応 CameraLinkフレームグラバー(ケーブル方向逆向き) お問い合わせ
MF2280-SDR-M2M-BL M.2 MKey SDR Full対応 CameraLinkフレームグラバー(ケーブル方向逆向き) お問い合わせ
温度拡張オプション MF2280-GRADE-I Industrial Temperature Grade FPGA Option(-40 ~ 100℃) お問い合わせ
MF2280-GRADE-A Automotive Temperature Grade FPGA Option(-40 ~ 125℃) お問い合わせ
オプション PWR-mf2280-12V PoCL給電用 ACアダプタ(12VDC/1.6A) 30,000円
税込 33,000円
CBL-MFMS-POCL-6 MF2280 PoCLコネクタ用 15cm先バラケーブル 8,000円
税込 8,800円
ケーブル CBL-CL-xxM Full Configuration準拠 MDR-MDR CameraLinkケーブル(2/3/5m) お問い合わせ
CBL-MCL-xxM Full Configuration準拠 MDR-SDR CameraLinkケーブル(2/3/5m) お問い合わせ
CBL-MCLM-xxM Full Configuration準拠 SDR-SDR CameraLinkケーブル(2/3/5m) お問い合わせ
CBL-MCLP-xxM PoCL対応 Base準拠 MDR-SDR CameraLinkケーブル(2/3/5/10m) お問い合わせ
CBL-MCLMP-xxM PoCL対応 Base準拠 SDR-SDR CameraLinkケーブル(2/3/5/10m) お問い合わせ
専用キャプチャ
ソフト
XCAP-LTD フレームバッファー容量など一部制限機能を解除 お問い合わせ
XCAP-STD 全機能が使用可能 お問い合わせ
SDK XCLIB-V3.8 32/64bit Windows/Linux用SDK(基本関数群) お問い合わせ
XCLIBIPL-V3.8 32/64bit Windows/Linux用SDK(基本関数群+拡張関数群) お問い合わせ

※注意事項

  • Full Configurationで使用する場合最大ケーブル長は5mまでになります。
  • PoCLで動作させる場合は別途追加電力を供給する必要がございます。
  • 使用されるパソコンによっては帯域不足で動作が不安定になる場合があります。

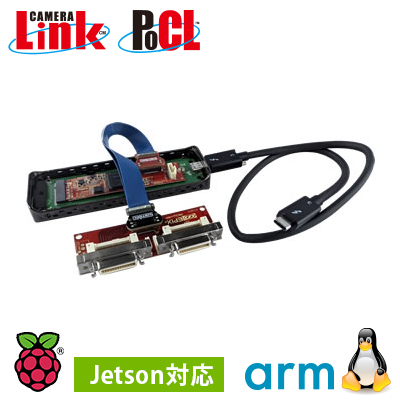

  • ThunderBolt3へ変換する場合、全てのアダプタで動作を保証するものではありません。
  • 事前に動作確認などを行った上でご購入ください。推奨メーカーはDELLおよびLenovoです。
  • XCAP-LTD、XCAP-STDにはハードウェアプロテクトキー(USB)が付属します。
  • XCAP-LTDで確保できるフレームバッファは最大8GBまでです。

資料

【ハードウェア】 ・CameraLinkとは ・インターフェース&帯域幅

【ソフトウェア】 ・XCAPソフトウェア ・XCLIBプログラマライブラリ
