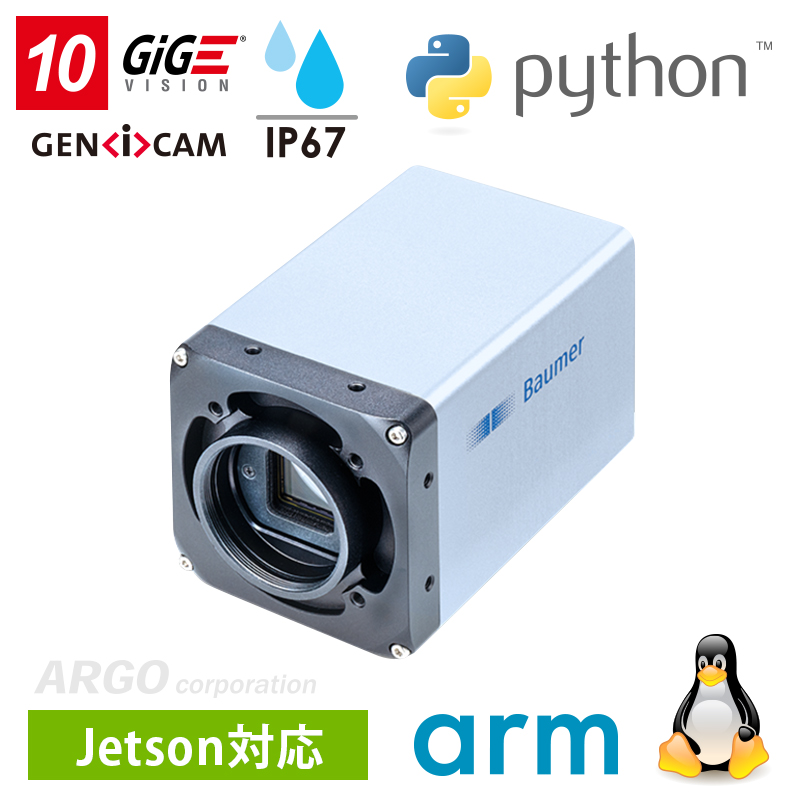

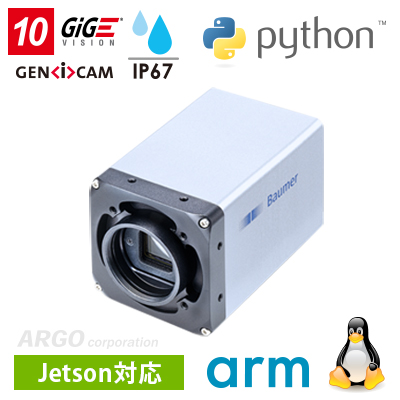

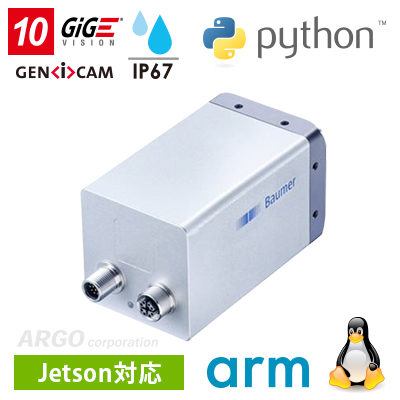

高性能10GigEカメラ　Baumer（バウマー）社製

製品名

VLXT-240M.I / VLXT-240C.I

CMOS 5312 × 4600 @ 50fps　2400万画素 モノクロ or カラー


  • Baumer社の高性能10GigEカメラ
  • IP67防水防塵対応用のレンズ保護チューブも販売
  • IP67対応ハウジングの産業用10GigEカメラ
アルゴ取扱いのBaumer社カメラ・VCXGシリーズへのリンク
アルゴ取扱いのBaumer社カメラ・VCXUシリーズへのリンク
Baumer社 PTP対応 カメラとは
アプリケーションノート一覧
point
  • マルチギガビットイーサネット対応10GigEカメラ
  • 5312×4600 @ 50fps 高画質CMOS Pregius Sセンサー搭載
  • 高ダイナミックレンジ：72dB
  • 耐振動 / 耐衝撃 ： 10G / 100G
  • IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
  • Pythonでの制御に対応（aravis、harvesters）
  • 短露光時間モードで1μsecでの撮影可能
  • 内部メモリレコーディング対応1GBバッファ搭載
  • カラーでもビニング可能なTrueColorBinning対応
  • 防水防塵IP67対応ハウジングを採用
  • ４chPWM対応照明コントローラ内蔵
  • NVIDIA Jetsonシリーズ、Raspberry Pi対応
カタログPDF

アルゴ取扱いのBaumer（バウマー）社のVLXT-240.IはSony製の高画質CMOS Pregius Sを搭載し、解像度5312×4600で50fpsの高速取り込みが可能です。Baumerの堅実な設計が小型ながらも安定した動作を提供します。

内部メモリへのレコーディングも可能な大容量バッファが確実で安定したデータ転送を提供。シーケンサーによる遅延レスのパラメータ切り替えにより多彩なタスク撮影も可能です。

高温でも動作可能な高耐熱設計と温度監視センサーが高温環境下での安定した動作を提供し、IP67ハウジングを採用した事で防塵・防水性能も完備。より負荷の高い環境化への適応性も考慮されています。

PLCとの連携を意識した高電圧対応のマルチプルデジタルI/Oも搭載。PWM制御可能な照明コントローラを４ch内蔵しており、連続点灯で72W、ストロボ発光で最大120Wまで対応可能です。

※レンズは別売りです。

  • 仕様

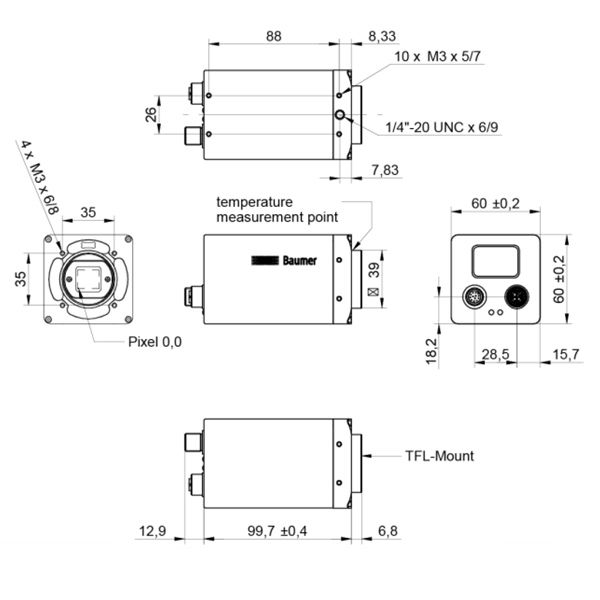

  • 寸法図面
  • 価格
    商品コード/注意事項

解像度 5312 × 4600：モノクロ
5312 × 4600：カラー
階調 8 / 10 / 12  ビット対応 (12ビットADC）
ダイナミックレンジ 72dB
HDR機能 最大+12dB (DualGain方式）
センサ CMOS Sony：IMX530 Gen4（Pregius S）
センサフォーマット 4/3”フォーマット
ピクセルサイズ 2.74μm × 2.74μm
シャッター方式 グローバルシャッター
フレームレート
（fps）
  • 解像度
    モノクロ
    カラー
  • 5312×4600
    50
    50
  • 4096×3072
    92
    92
  • 3840×2160
    128
    128
  • 1920×1080
    240
    240
  • 800×600
    390
    390
  • 352×288
    672
    672
露光制御
（オート制御対応）		 1μsec～60sec
ゲイン制御 0～48dB
内蔵メモリバッファ 1024MB（メモリレコーディング対応）
JumboFrame機能 9000Byteまで対応
オペレーションモード トリガーモード / フリーランモード
機能 シーケンサー / タイマー / カウンター / 欠陥画素補正
LUT / パケット再送 / Chunk / EventsMessage
パーシャルスキャン 縦横任意指定可能
　モノクロ：横は32画素ずつ、縦は1画素ずつ
　カラー　：横は32画素ずつ、縦は2画素ずつ
ビニング
（TrueColorBinning対応）		 2 × 2
イメージフォーマット モノクロ：Mono8 / Mono10 / Mono12 / Mono12p
カラー：BayerRG8 / BayerRG10 / BayerRG12 / BayerRG12p
　　　　Mono8 / Mono10 / Mono12 / Mono12p / RGB8 / BGR8
外部入力
（デバウンサー対応）		 レベル検知（0～30VDC / 3～10mA）
Low：0 ～ 4.5VDC / High：11 ～ 30VDC
外部出力 アクティブ, High or Low
12 ～ 48VDC　/ max=1.5A
PWM出力 最大パルス幅:１秒
最大瞬間電流：2.5A（デューティ比:40％）
サイズ 60mm × 60mm × 99.7mm
重量 485g
インターフェース
10 Gigabit Ethernet　
5 Gigabit Ethernet　
2.5 Gigabit Ethernet　
Gigabit Ethernet　
Fast Ethernet　
(10000 Mbits/sec)
(5000 Mbits/sec)
(2500 Mbits/sec)
(1000 Mbits/sec)
(100 Mbits/sec)
IPアドレス設定 固定IP / DHCP / LLA
レンズマウント TFLマウント
コネクタ M12-8pin：Ethernet
M12-12pin：電源+トリガー入出力
電源 / 消費電力 電源 24VDC / 12.8W：モノクロ、12.8W：カラー
使用環境温度 / 湿度 動作時 0 ～ +60℃ / 10% ～ 90% 結露しないこと
耐振動 / 耐衝撃 10G / 100G
IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
MTBF 26年＠45℃、17年＠60℃
SDK
（カメラに付属）		 Baumer-GAPI：C/C++,C#,VB.Net
neoAPI：Python,C/C++,C#
API GigE Vision、GEN<I>CAM準拠
対応
サードパーティソフト		 ・Zebra Aurora Vision
・MVTec：HALCON（8.0.2以上）
・NI：LabView（Vision Acquisition Software8.2.1以上）
・Cognex：VisionPro（5.0以上）
・Matrox：MIL（8.0以上）
・MathWorks：MATLAB（R2010b以上）
・Python Harvesters（Python3.4～3.7、64bit OS）
・Python aravis（Python3以上、64bit OS）
・Norpix：StreamPix
OS 32/64bit：Windows（8.1以降のWindowsOS）
32/64bit：Linux（全ディストリビューション）
ARM NVIDIA：各Jetsonシリーズ対応
RaspberryPi：各RaspberryPiシリーズ対応
その他ARMプロセッサ環境（armhf/aarch64）対応
コンプライアンス CE、RoHS、REACh
▲タブのトップへ戻る
VLXT-240.I
VLXT-240.FO（SFP対応：モノクロのみ）
▲タブのトップへ戻る
商品コード（型番） 構成/内容 価格
カメラ VLXT-240M.I 10GigEカメラ・モノクロ・2400万画素 お問い合わせ
VLXT-240C.I 10GigEカメラ・カラー・2400万画素 お問い合わせ
電源用ACアダプタ
＆トリガーケーブル		 AC24V.2-M12-I 24VDC VCXG.I/VLXT用ACアダプタ
12pin-M12コネクタ仕様		 25,000円
税込 27,500円
※一括で複数台ご検討の場合は別途ご相談ください。


専用LANケーブル
商品コード（型番） 構成/内容 価格
CAM12.X8-5m CAT6A 高屈曲LANケーブル（5m）
IP67用M12コネクタ仕様		 40,000円
税込 44,000円
CAM12.X8-10m CAT6A 高屈曲LANケーブル（10m）
IP67用M12コネクタ仕様		 50,000円
税込 55,000円
CAM12.X8-15m CAT6A 高屈曲LANケーブル（15m）
IP67用M12コネクタ仕様		 60,000円
税込 66,000円
CAM12.X8-20m CAT6A 高屈曲LANケーブル（20m）
IP67用M12コネクタ仕様		 70,000円
税込 77,000円
トリガーケーブル（先バラ）
商品コード（型番） 構成/内容 価格
ESG 34JP0200GS 12pin-M12コネクタ付き
電源&トリガ用ケーブル 2m（先バラ）		 20,000円
税込 22,000円
ESG 34JP0500GS 12pin-M12コネクタ付き
電源&トリガ用ケーブル 5m（先バラ）		 25,000円
税込 27,500円
ESG 34JP1000GS 12pin-M12コネクタ付き
電源&トリガ用ケーブル 10m（先バラ）		 30,000円
税込 33,000円
ESG 34JP2000GS 12pin-M12コネクタ付き
電源&トリガ用ケーブル 20m（先バラ）		 55,000円
税込 60,500円
10GigE対応NICカード
商品コード（型番） 構成/内容 価格
  ZVA-Intel_X550-T2_10GbE_Serv_Adapter Intel 10GigE X550 DualPort PCIe3.0 x4
※VLXTシリーズの全モデルに対応、2ポート		 お問い合わせ
レンズアクセサリー
商品コード（型番） 構成/内容 価格

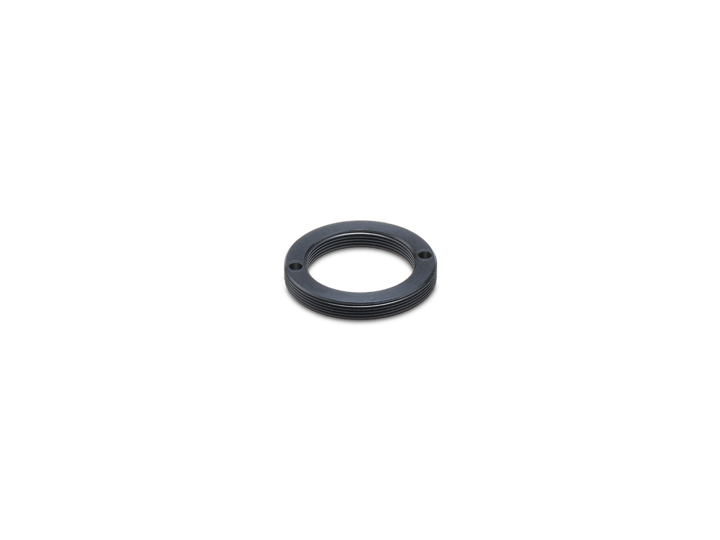

Adapter TFL-Mount / C-Mount TFL to C-Mount レンズマウントアダプタ 10,000円
税込 11,000円
マウントアダプタ・ヒートシンク
商品コード（型番） 構成/内容 価格
Mounting Adapter Type B(Tripod) (※) 三脚固定用マウントアダプタ 7,000円
税込 7,700円
小型ヒートシンク Heat Sink Type A 小型ヒートシンク（48 × 33 × 16.5mm） 7,000円
税込 7,700円
大型ヒートシンク Heat Sink Type B 大型ヒートシンク（50 × 50 × 40mm） 7,000円
税込 7,700円

(※) VLXTシリーズのうち、CマウントとTFLマウントのモデルにはカメラ底面部に三脚固定用のネジ穴（1/4”）がございます。
　　カメラ底面以外で三脚固定用のネジ穴が必要な場合は、「Mounting Adapter Type B(Tripod)」をご購入ください。

VLXT.I用レンズ保護チューブ
商品コード（型番） 構成/内容 価格
Tube Adapter C M62 hard anodized VLXT用 M62レンズチューブ用ベース 15,000円
税込 16,500円
Tube M62 hard anodized アクリルガラスM62レンズチューブ
φ65mm × 58mm		 20,000円
税込 22,000円
Tube M62 hard anod. scratchproof glass M62レンズチューブ（高耐久ゴリラガラス）
φ65mm × 58mm		 33,000円
税込 36,300円
Tube Module 6 mm M62 hard anodized M62レンズチューブ延長用 6mm 10,000円
税込 11,000円
Tube Module 12 mm M62 hard anodized M62レンズチューブ延長用 12mm 10,000円
税込 11,000円
Tube Module 36 mm M62 hard anodized M62レンズチューブ延長用 36mm 15,000円
税込 16,500円
ソフトウェア
商品コード（型番） 構成/内容 価格
StreamPix9 マルチ制御対応汎用レコーディングソフト サイト参照


※注意事項

  • IP67仕様で使用する場合は保護チューブをご使用ください。
  • 保護チューブは使用するレンズに応じて適切な数の延長チューブが必要です。
  • イーサネットポートはマルチギガビットイーサネットのため接続するNICに応じて速度が決まります。
  • Output端子はPWM使用時のみ2.5Aまで利用可能です。
  • 10GigEカメラのデータ取り込みには高いCPU性能が必要です。推奨CPUはIntelCore i7以上の性能です。
    例：Intel Core i7-7820X利用時で約５%程度のCPU負荷がかかります。
