Emergent Vision Technologies社 25GigEカメラ
シリーズ名
HBシリーズ
シリーズ名
HBシリーズ
50万画素＠1594fps ～ 1億2770万画素＠19.9fps EVT社専用25GigE NICカードで低CPU負荷が実現
- 50万画素＠1594fps ～ 1億2770万画素＠19.9fps 25GigEカメラ
- ホークアイ（審判補助システム）での使用実績
- CoaXPressカメラの置き換えに
- 低CPUオーバーヘッド、低遅延、ジッター
- ソニーPregiusやamsのセンサをラインナップ
- 専用25GigEボードをセットで販売
- 専用25GigEボードを１PCへ複数接続もＯＫ
- SFP28インターフェースモデル
- Cマウント/Fマウント/35mm/52mm
- IEEE1588 PTP対応
- GigEVision、GenICam準拠
- ビューワソフトeCapture、eSDKを無償添付

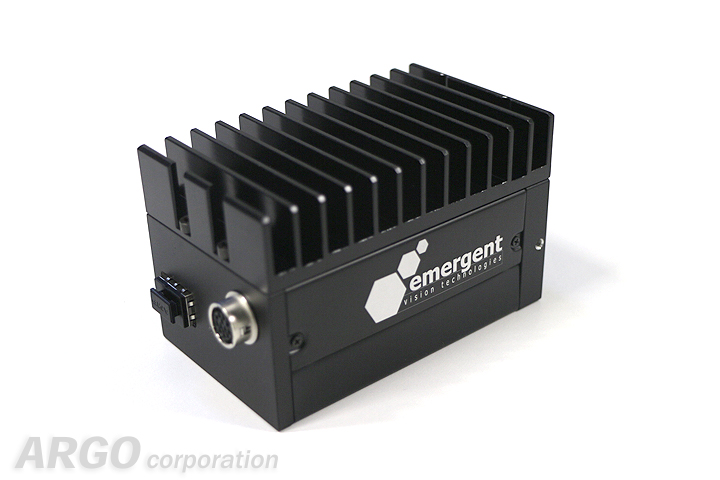

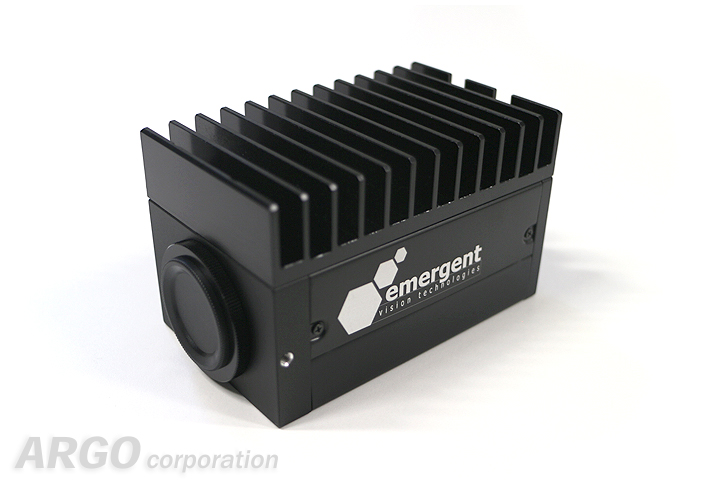

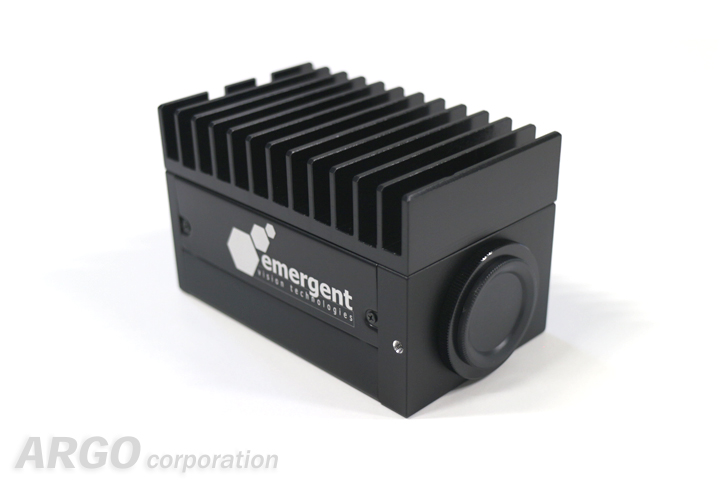

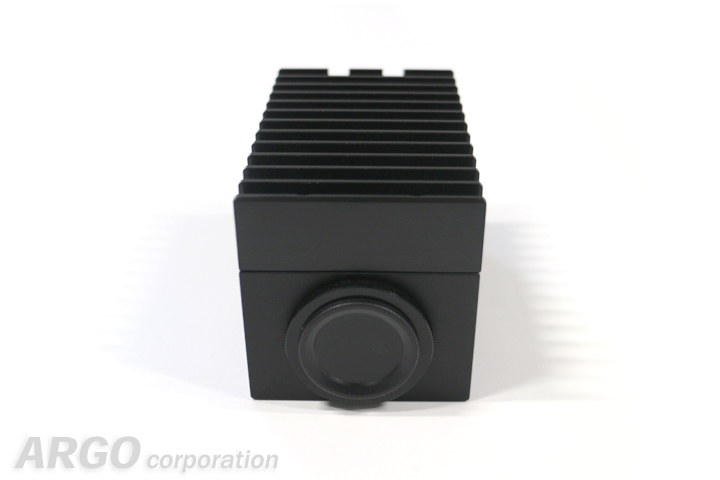

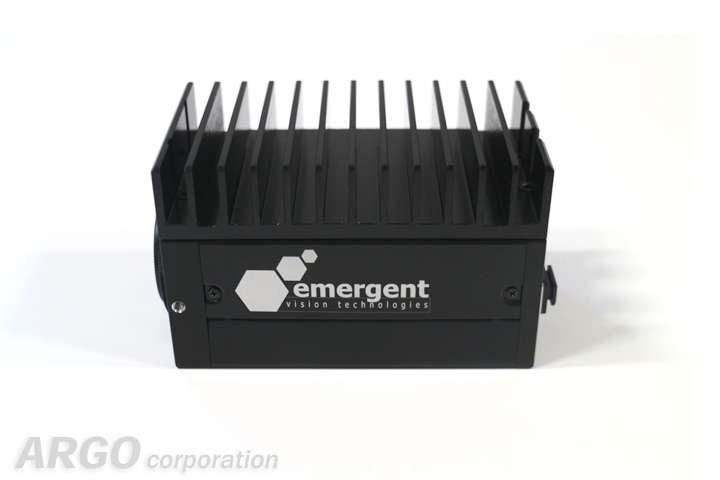

カナダのEmergent Vision Technologies社（以下EVT社）は、世界で初めて25GigEインターフェースカメラの実用化・産業用化したメーカーです。25Gbpsという広帯域インターフェースにより、GigEカメラに比べると、高速で高解像度のデータ転送が可能で、CoaXPressに比べると、ケーブル長・コストの面で優位性があります。EVT社の25GigEカメラには各種SonyのPregius Sセンサ、amsの高速センサが搭載されており、専用25GigEボード、電源、GPIOも一式で揃えることができます。
BOLT HB-25000-SBはVision Systems Design 2020 Innovators AwardsにおいてSilverを受賞しました。
この賞は、ビジョンおよび画像処理業界で最も革新的な製品とサービスを審査・表彰するプログラムです。独創性、革新性、影響力、ニーズへの対応、新技術の活用などを基に評価されます。
25GigE Sonyセンサカメラ
| 商品コード（型番） | 解像度 | フレーム レート |
センサ | センサ型番 | ピクセル サイズ ［μm］ |
マウント | フォーマット | 備考 | |
|---|---|---|---|---|---|---|---|---|---|
 |
HB-500-S | 812×620 | 1594.7 | 1/1.7” | Sony IMX426 |
9 | C | モノクロ カラー |
|
|
HB-1800-S | 1604×1100 | 662.1 | 1.1” | Sony IMX425 |
9 | C | モノクロ カラー |
|
|
HB-2000-S | 1624×1240 | 477.6 | 1/1.7” | Sony IMX422 |
4.5 | C | モノクロ カラー |
|
|
HB-2800-S | 1936×1464 | 409.2 | 2/3" | Sony IMX421 |
4.5 | C | モノクロ カラー |
|
|
HB-5000-SB | 2472×2064 | 269 | 1/1.8" | Sony Pregius S IMX537 |
2.74 | C | モノクロ カラー |
|
|
HB-7000-S | 3208×2200 | 207.1 | 1.1” | Sony IMX420 |
4.5 | C | モノクロ カラー |
|
|
HB-8000-SB | 2856×2848 | 201 | 2/3" | Sony Pregius S IMX536 |
2.74 | C | モノクロ カラー |
|
|
HB-12000-SB | 4128×3008 | 192 | 1/1.1" | Sony Pregius S IMX535 |
2.74 | C | モノクロ カラー |
|
|
HB-16000-SB | 5320×3032 | 145 | 1.1" | Sony Pregius S IMX532 |
2.74 | C | モノクロ カラー |
|
 |
HB-17000-S | 5456×3076 | 61 | Four Thirds （16:9） |
Sony IMX387 |
3.45 | M52 / F | モノクロ カラー |
|
|
HB-20000-S | 4416×4428 | 43 | Four Thirds （1:1） |
Sony IMX367 |
3.45 | M52 / F | モノクロ カラー |
|
|
HB-20000-SB | 4504×4504 | 100 | 1.1" | Sony Pregius S IMX531 |
2.74 | C | モノクロ カラー |
|
|
HB-25000-SB | 5320×4600 | 98 | 1.2" | Sony Pregius S IMX530 |
2.74 | C | モノクロ カラー |
|
|
HB-30000-S | 6464×4852 | 35.4 | APS-C （4:3） |
Sony IMX342 |
3.45 | M52 / F | モノクロ カラー |
|
 |
HB-127-S | 13400×9528 | 19.9 | 56.77mm | Sony IMX661 |
3.45 | M60 / EF / F | モノクロ カラー |
|
25GigE HB-Uシリーズ
Sony Pregius S第4世代紫外高感度カメラです。
| 商品コード（型番） | 解像度 | フレーム レート |
センサ | センサ型番 | ピクセル サイズ ［μm］ |
マウント | フォーマット | 備考 | |
|---|---|---|---|---|---|---|---|---|---|
|
 HB-8000-SB-U |
2856×2848 | 201 | 2/3" | Sony Pregius S IMX487 |
2.74 | C | モノクロ | UV対応 モデル |
25GigE Gpixelセンサカメラ
| 商品コード（型番） | 解像度 | フレーム レート |
センサ | センサ型番 | ピクセル サイズ ［μm］ |
マウント | フォーマット | 備考 | |
|---|---|---|---|---|---|---|---|---|---|
|
HB-5000-G | 2600×2160 | 290 | 1/2" | Gpixel GMAX2505 |
2.5 | C | モノクロ カラー |
|
|
HB-9000-G | 4200×2160 | 290 | 2/3" | Gpixel GMAX2509 |
2.5 | C | モノクロ カラー |
|
|
HB-18000-G | 4508×4096 | 139 | 1" | Gpixel GMAX2518 |
2.5 | C | モノクロ カラー |
|
|
HB-25000-G | 5120×5120 | 75 | 1.1" | Gpixel GMAX0505 |
2.5 | C | モノクロ カラー |
|
|
HB-65000-G | 9344×7000 | 35 | 35mm | Gpixel GMAX3265 |
3.2 | M52 | モノクロ カラー |
|
25GigE amsセンサカメラ
| 商品コード（型番） | 解像度 | フレーム レート |
センサ | センサ型番 | ピクセル サイズ ［μm］ |
マウント | フォーマット | 備考 | |
|---|---|---|---|---|---|---|---|---|---|
 |
HB-12000 | 4096×3072 | 188 | 22.44×16.9 | CMV12000 | 5.5 | M42 / F | モノクロ カラー |
|
|
HB-50000 | 7920×6004 | 30 | 36.43×27.62 | CMV50000 | 4.6 | M52 / F | モノクロ カラー |
|

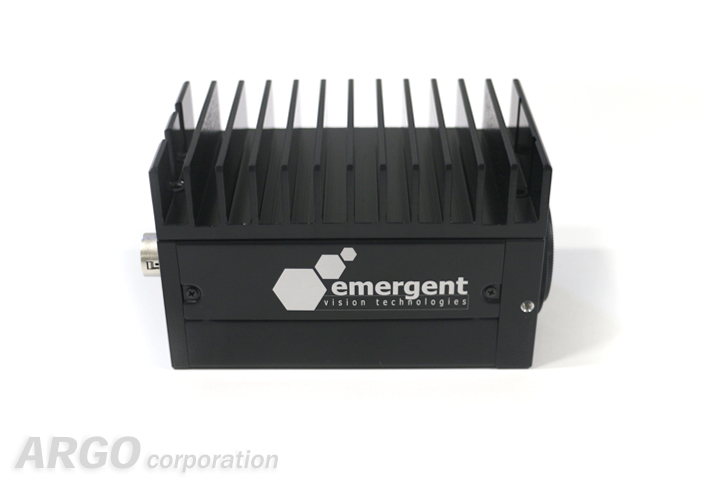

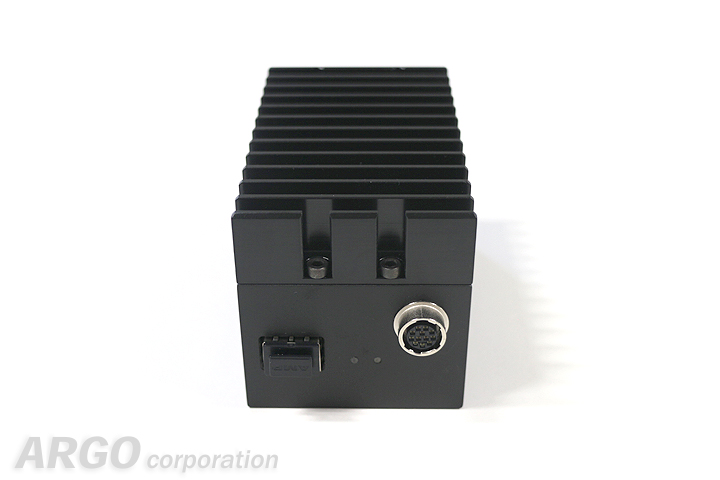

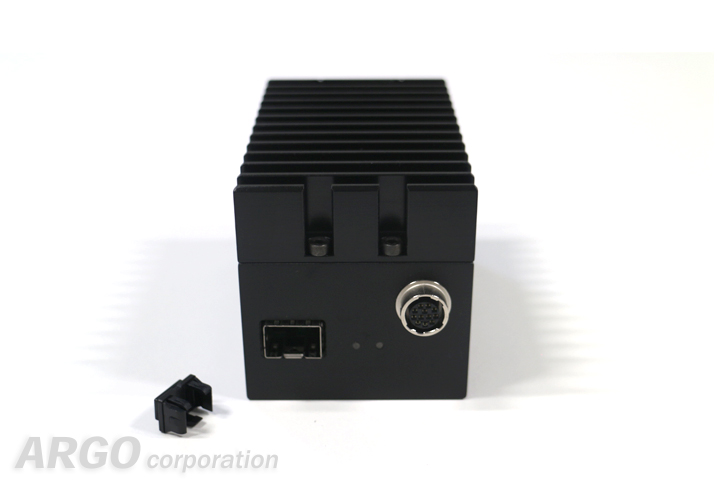

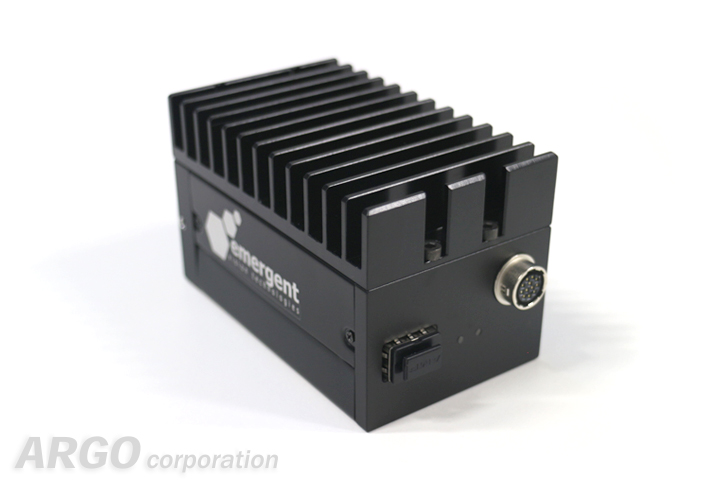

ギャラリー
▲タブのトップへ戻る
EVTカメラの3つの特長
低CPU負荷・低レイテンシー・
低ジッター
複数のカメラを正確に同期
長いケーブル長
スポーツに革新を
EVT社のカメラの特徴と昨今の画像処理システムの技術を組合せる事でスポーツ科学に革新をもたらします。
SONY傘下のホーク・アイ・イノベーションズが提供するホークアイ（Hawk-Eye）では、EVTの10GigEカメラの３つの特長を活かしてシステム構築をした実績があります。EVT社はこの３つの特長の優位性を存分に発揮し25GigEカメラ、50GigEカメラ、100GigEと続々とリリースしており画像処理システムのハイエンド化を加速しています。
▲タブのトップへ戻る

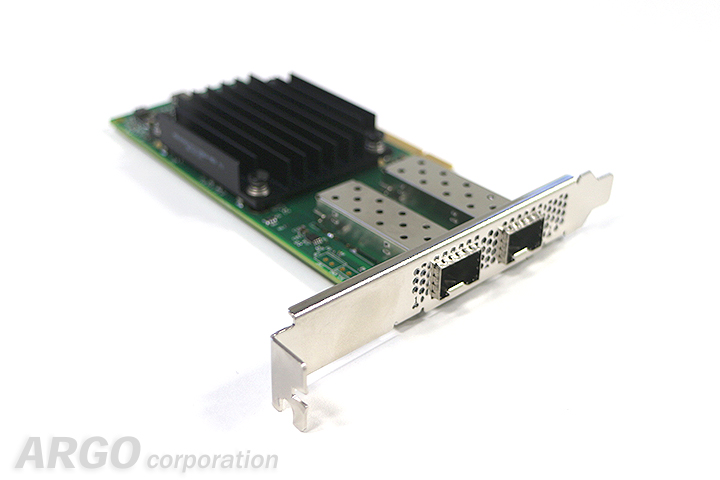

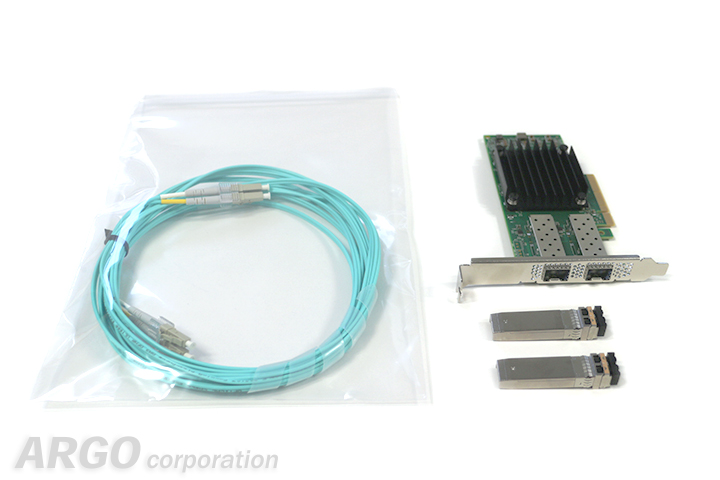

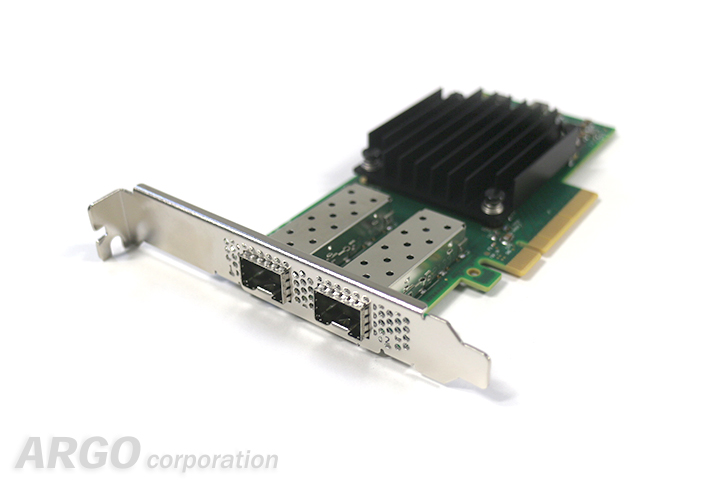

25GigE ： 2ch PCIe gen3x8

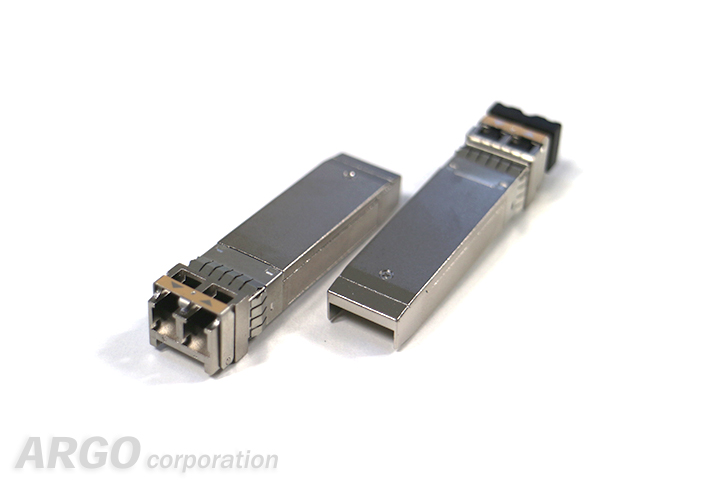

- デュアル25GigE SFP28 インターフェース
- PCIe Gen3 x8
- 5V TTLトリガーポート
- Camera Multiplexing
- GPU Direct
- GigE Vision
- Sync to 1µs
- 対応OS：Windows、Linux
100GigE ： 1ch PCIe gen3x16
- シングル100GigE QSFP28インターフェース
- PCIe Gen3 x16
- 5V TTLトリガーポート
- Camera Multiplexing
- GPU Direct
- GigE Vision Sync to 1µs
- 対応OS：Windows、Linux
