CoaXPress V2.0出力マシンビジョンカメラ 高解像＋高速
製品名
Cyclone-1HS-3500-M/Cyclone-1HS-3500-C
製品名
Cyclone-1HS-3500-M/Cyclone-1HS-3500-C
LUX13HS 1280 × 860 @ 3518fps 高速110万画素 モノクロ or カラー
- 110万画素 1280×860 @ 3518fps
- 低ノイズ・グローバルシャッター
- Micro-BNC （HD-BNC） コネクタ搭載
- CoaXPress V2.0 出力インターフェース
- 4 × 12.5 Gbit/s
- CoaXPress 経由の電源＆トリガー入力
- μｓのフレームカウンター
- モノクロ or カラー
- F or Cマウント

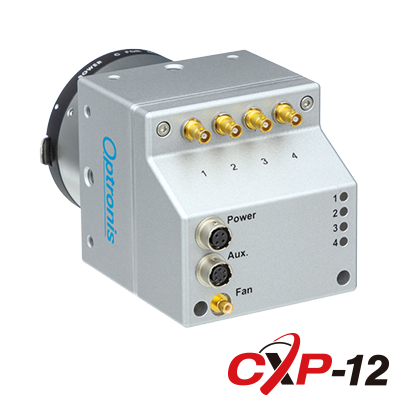

OptronisのCyclone-1HS-3500は、LUX13HSを搭載した110万画素 1280×860の解像度で3518fps（フレーム/秒）の取り込みが行える、高解像と高速性を兼ね備えた次世代のマシンビジョンカメラです。
センサはCMOSグローバルシャッターで、 モノクロ、又はカラーモデルがあります。インターフェースにはCoaXPress出力を採用し、各社フレームグラバー・画像入力ボードに対応しております。レンズマウントはF、又はCマウントから選択いただけます。
高速度カメラの技術で培った技術と信頼性を兼ね備えた高解像・高速度カメラです。
※レンズは別売りです。
| 商品コード（型番） | Cyclone-1HS-3500-M（モノクロ）／ Cyclone-1HS-3500-C（カラー） |
|---|---|
| イメージセンサ | LUX13HS, グローバルシャッター |
| 解像度 | 1280(H) × 860(V) |
| フレームレート | 20～3518fps（フル解像度） |
| 露光時間 | 2µs～ 1 / frame rate |
| イメージエリア | 17.53mm × 11.78mm （対角21.12 mm） |
| ピクセルサイズ | 13.7µm × 13.7µm |
| A/D変換 | 8/10ビット |
| 感度 | 20 V/lux·s @ 550 nm |
| 量子効率（sensor） | > 45% @ 550 nm |
| トリガーモード | internal, external, CoaXPress |
| 外部トリガー | Synch IN and Synch OUT, TTL level, electrically isolated |
| インターフェース | CoaXPress 2.0（4 ch., CXP-12）、Micro-BNC （HD-BNC） connectors |
| 電源 | 12W、PoCXP、外部電源 |
| 使用環境温度 | 0 ～+30°C（冷却無し）、 0 ～+40°C（ヒートシンク装着）、
0 ～+55°C（冷却ファン装着） |
| 重量 | 400ｇ |
| サイズ | 65×65×71ｍｍ（without mount） |
▲タブのトップへ戻る
- ２次元＆３次元画素切り出し
- FPD/PCB/SPI検査
- 表面形状＆計測
- ３次元レーザー三角測量
- ロボットビジョン
- チップ製造（フロントエンド、バックエンド）
- 研究、科学
- ソーラパネル向けのガラス検査装置メインカメラ
- ガラス瓶の検査装置のメインカメラ
- 生体の３Dスキャンシステム
- ウエハー外観検査装置のメインカメラ
- 鉄道線路の走行時の自動検査システム
- LED検査装置のメインカメラ
- チップマウンター組込みのメインカメラ
- 産業用ロボットアーム取り付けのメインカメラ
- 外観検査用ロボットアームのメインカメラ
▲タブのトップへ戻る
| フレームレート | 解像度 |
|---|---|
| 3,518fps | 1,280 × 860 |
| 6,270fps | 640 × 480 |
| 12,385fps | 320 × 240 |
| フレームレート | 解像度 |
|---|---|
| 216,743fps | 1,280 × 8 |
| 302,915fps | 1,280 × 4 |
| 302,915fps | 256 × 4 |
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | Cyclone-1HS-3500-M | 110万画素@3518fps / CoaXPress / モノクロ | お問い合わせ |
| Cyclone-1HS-3500-C | 110万画素@3518fps / CoaXPress / カラー | お問い合わせ | |
| マウント | CY-CM | Cyclone-C-Mountレンズアダプタ | 35,000円 税込 38,500円 |
| CY-FM | Cyclone-F-Mountレンズアダプタ | 35,000円 税込 38,500円 |
|
| CY-FMG | Cyclone-F-Mountレンズアダプタ NikonGレンズアパーチャー |
65,000円 税込 71,500円 |
|
| CY-M42 | Cyclone-M42x1レンズアダプタ | 40,000円 税込 44,000円 |
|
| CY-T2 | Cyclone-T2レンズアダプタ | 40,000円 税込 44,000円 |
|
| ケーブル１ | MicroBNC-MicroBNC-CoaXpressケーブル3m | MicroBNCオス-MicroBNCオス- CoaXpressケーブル４本セット（３m） |
30,000円 税込 33,000円 |
| MicroBNC-MicroBNC-CoaXpressケーブル5m | MicroBNCオス-MicroBNCオス- CoaXpressケーブル４本セット（５m） |
35,000円 税込 38,500円 |
|
| MicroBNC-MicroBNC-CoaXpressケーブル10m | MicroBNCオス-MicroBNCオス- CoaXpressケーブル４本セット（10m） |
40,000円 税込 44,000円 |
|
| MicroBNC-MicroBNC-CoaXpressケーブル15m | MicroBNCオス-MicroBNCオス- CoaXpressケーブル４本セット（15m） |
45,000円 税込 49,500円 |
|
| ケーブル２ | MicroBNC-DIN-CoaXpressケーブル3m | MicroBNCオス-DINオス- CoaXpressケーブル４本セット（３m） |
30,000円 税込 33,000円 |
| MicroBNC-DIN-CoaXpressケーブル5m | MicroBNCオス-DINオス- CoaXpressケーブル４本セット（５m） |
35,000円 税込 38,500円 |
|
| MicroBNC-DIN-CoaXpressケーブル10m | MicroBNCオス-DINオス- CoaXpressケーブル４本セット（10m） |
40,000円 税込 44,000円 |
|
| MicroBNC-DIN-CoaXpressケーブル15m | MicroBNCオス-DINオス- CoaXpressケーブル４本セット（15m） |
45,000円 税込 49,500円 |
|
| 部品 | CY-FAN2 | Cyclone空冷ファン | 30,000円 税込 33,000円 |
| CY-HIS | Cycloneヒートシンク | 25,000円 税込 27,500円 |
|

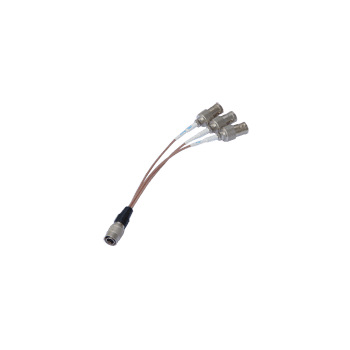

| トリガーケーブル | CPH6-PTC | CP70/90/Cyclone同期IOケーブル | 20,000円 税込 22,000円 |

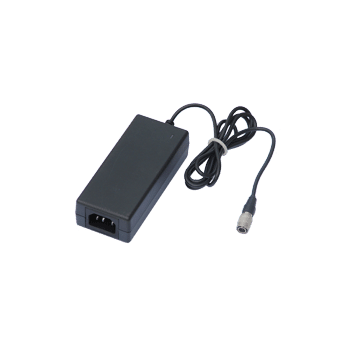

| 電源 | CPH4-PSA | CP70/90/Cyclone-電源アダプタ | 20,000円 税込 22,000円 |
| グラバーボード | お問合せ | ー | お問い合わせ |
※注意事項
- レンズマウントは必須です。
- CoaXPress用ボード、ケーブル、レンズは別途購入が必要です。詳細はお問い合わせください。
▲タブのトップへ戻る
| カタログ | Cyclone-1HS-3500-M / Cyclone-1HS-3500-C 高速＋高速110万画素 CoaXPress Ver2.0カメラ |
 [PDF形式：1MB] |
|---|---|---|
| CADファイル | Cycloneシリーズ CAD図面 STPファイル |  [ZIP形式：3.5MB] |
| マニュアル | Cycloneシリーズ ユーザーズマニュアル | [PDF形式：1.7MB] |
| ファームウェア | Cyclone-1HS-3500 ファームウェア | [ZIP形式：3.5MB] |
| CPシリーズ/ Cycloneシリーズ ファームウェアアップデートソフトウェア |
[ZIP形式：5MB] |
