高速レコーディングシステム
製品名
Runner
製品名
Runner

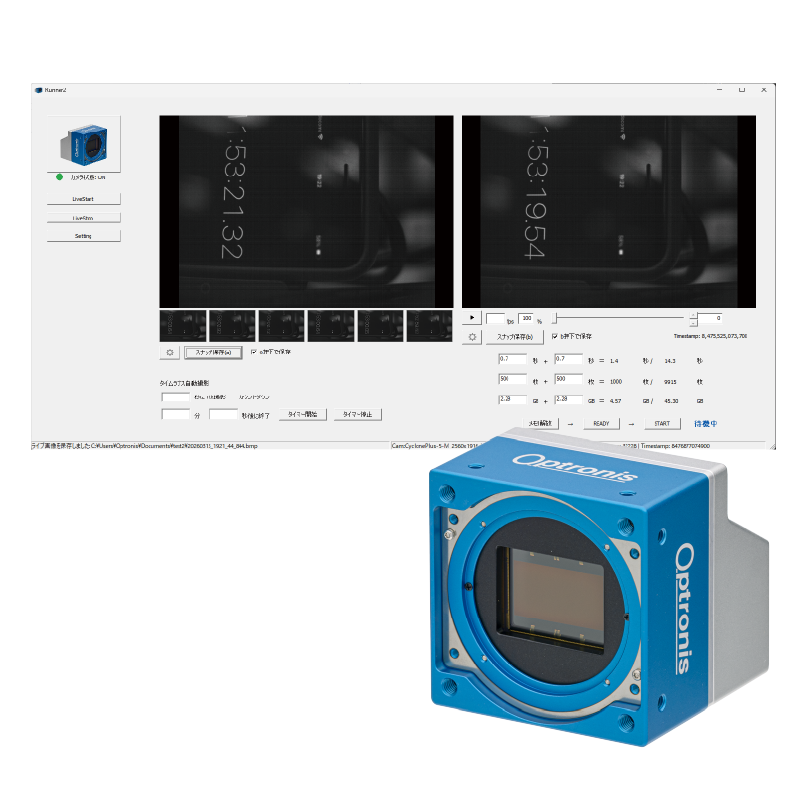

CoaXPress2.0(50Gbps) Cycloneカメラ・フレームグラバー・PC・ソフトウェアが一体となったシステム
- 高速Cycloneカメラシリーズカメラ選択可
- 1M@3500fps ～ 65M@70fps
- 柔軟なシステム構成
- 最大56GB のメモリーレコーディング
- 動画分析・解析ソフトTimeViewer 付属
OptronisのRunnerは、高速度ビデオカメラ（Cycloneシリーズ）とPC ベースのコントローラを組み合わせたシステムです。
カメラとコントローラーを接続し、高速画像ストリームをリアルタイムに大容量メモリーに転送します。使用するカメラは、フレームレートや解像度など、用途に応じてOptronis社のCycloneシリーズから選択できます。多彩なトリガー機能や同期機能を備えているため、トラブルシューティング、研究、 産業用途に最適なツールとなっています。付属のTimeViewer ソフトウェアには、移動体の軌跡データを抽出する統合トラッキング 機能があるので、モーションキャプチャーや動作解析のアプリケーションに利用できます。
※レンズは別売りです。
| 商品コード（型番） | 解像度 @フレーム/秒 （最大） |
ピクセルサイズ | 露光時間 | レコーディング時間 | カメラ | |
|---|---|---|---|---|---|---|
| 24GBメモリ | 56GBメモリ | |||||
| Runner-1HS-3500-M Runner-1HS-3500-C |
1280×860 @ 3500fps | 13.7µm × 13.7µm | ２µs | 6.7秒 | 15.5秒 | Cyclone-1HS-3500-M Cyclone-1HS-3500-C |
| Runner-2-2000-M Runner-2-2000-C |
1920×1080 @ 2100fps | 10µm × 10µm | ４µs | 5.7秒 | 13.4秒 | Cyclone-2-2000-M Cyclone-2-2000-C |
| Runner-5-700-M Runner-5-700-C |
2560×1916 @ 693fps | 5µm × 5µm | ４µs | 7.6秒 | 17.7秒 | Cyclone-5-700-M Cyclone-5-700-C |
| Runner-25-150-M Runner-25-150-C |
5120×5120 @ 150fps | 2.5µm × 2.5µm | 12µs | 6.6秒 | 15.3秒 | Cyclone-25-150-M Cyclone-25-150-C |
| Runner-65-70-M Runner-65-70-C |
9344×7000 @ 71fps | 3.2µm × 3.2µm | 12µs | 5.5秒 | 12.9秒 | Cyclone-65-70-M Cyclone-65-70-C |
カメラ共通仕様
| レンズマウント | Fマウント（スタンダード） |
|---|---|
| トリガーモード | internal, external, CoaXPress |
| 外部トリガー | Synch IN and Synch OUT, TTL level, electrically isolated |

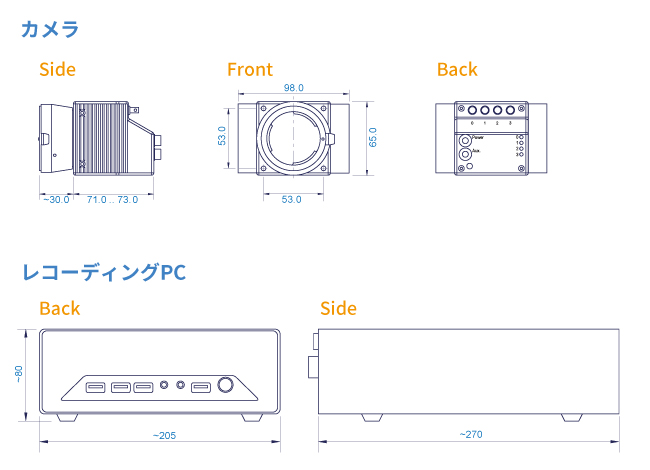

| サイズ | 98×65×71ｍｍ（without mount） |
| 重量 | 700ｇ |
| 使用環境温度 | 0 ～+40°C（Runner-65-70以外）、 0 ～+35°C（Runner-65-70のみ）、0 ～+55°C（冷却ファン装着） |
コントローラー仕様
| ビデオメモリ | 24 GB （オプション 56 GB） |
|---|---|
| ハードディスク | 1 TB, SSD |
| オペレーティングシステム | Win 10 pro、英語 |
| トリガー入力 | D-SUB HD 26p フェム、TTL |
| サイズ | 205×270×80ｍｍ |
| 重量 | 1.8kg |
| 電源 | 100 - 240 V, 50 - 60 Hz |
| インターフェース | HDMI, 4x USB2, 4x USB3, GigE, D-SUB HD26 for trigger input |
仕様
| A/D変換 | 8ビット |
|---|---|
| トリガーモード | Rising or falling edge, software, manually by handtrigger, pre- and post-trigger |
| メモリ構成 | リングメモリー |
| トリガー入力 | D-SUB HD 26p フェム、TTL |
| 商品に含まれるもの | カメラ、Fマウントレンズアダプタ（CY-FM）、passive heat sink (CY-HIS)、CXP cable (4 x 3 m)、 controller with 24 GB video memory、TimeViewerソフトウェア、Manual on USB、 transport case |

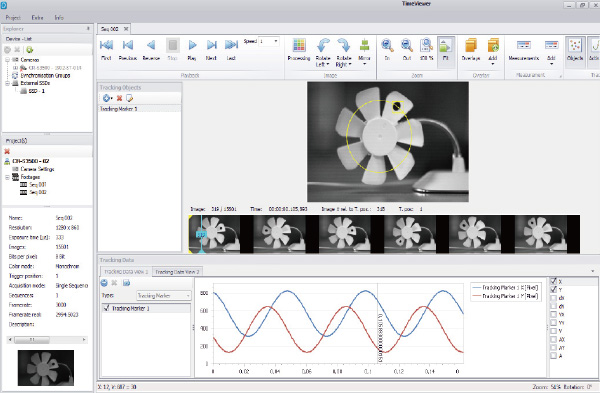

TimeViewerは、直感的で非常に簡単に操作できるプロフェッショナルな解析ソフトウェアです。記録・解析、プロトコル・シーケンス、プロジェクト管理などに使用できます。
このソフトウェアは、高速シーケンスの時間、距離、速度を測定するためのシンプルかつ正確な機能を提供します。また、TimeViewerにはトラッキング機能が搭載されています。また、TimeViewerにはトラッキング機能が搭載されており、画像上で定義された物体の軌跡をシーケンス上で追跡・評価することができます。
- イメージトリガーによる自動記録開始
- 自由に調整可能なプリ・ポスト・トリガー
- オブジェクトトラッキング
- ナビゲーションを簡素化するプレビュー画像
- マルチカメラ同期制御
- AVIフォーマット出力
- トラジェクトリーのキャプチャ
- 距離、角度、速度の測定
- 画像へのロゴやテキストの挿入

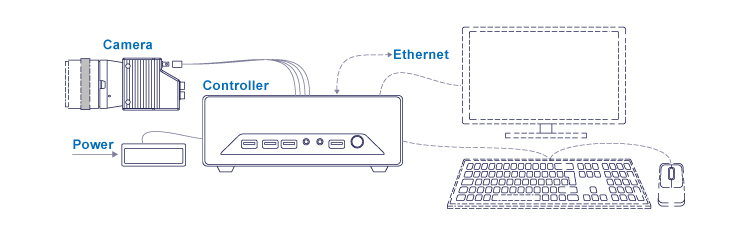

セットアップ
基本的に、カメラとコントローラーを接続するだけで電源供給とデータ転送が行えます。キーボード、マウス、モニターが追加的に必要です。コントローラーへの遠隔操作はイーサネット接続が利用できます。複数のカメラを接続することも可能です。

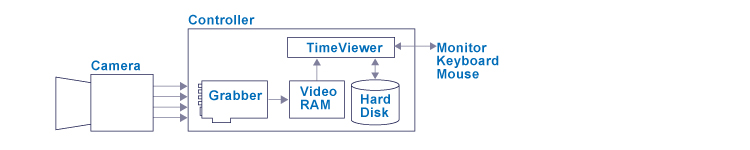

スタンドアロンオペレーション
コントローラーへキーボード、マウス、モニターを接続して、スタンドアロンで操作することができます。ビデオシーケンスをキャプチャした後、コントローラのハードディスクに保存することができます。ビデオデータの外部機器への転送は、イーサネットまたはUSBインターフェースを使用して行います。

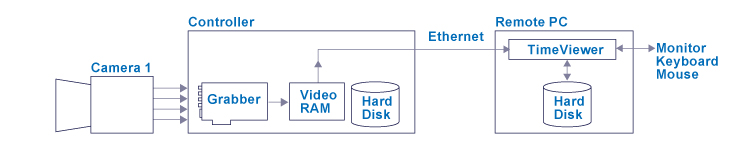

リモートオペレーション
別のPC を使って、ランナーシステムをリモートモードで操作することができます。この場合、ビデオシーケンスはリモートPCのハードディスクに保存されます。

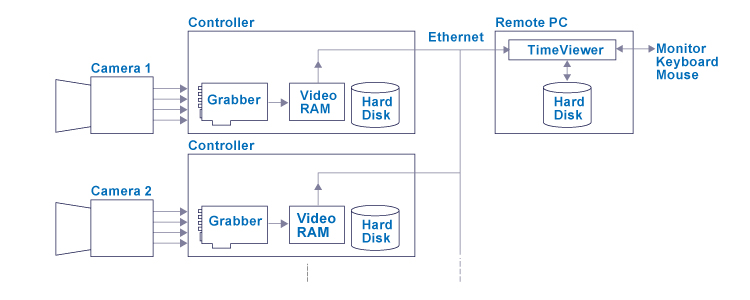

マルチカメラオペレーション
複数のランナーシステムをイーサネットでリモートPCに接続することで、マルチカメラシステムを構成できます。マルチカメラの構成方法はRunnerによる構成以外にも、録画メモリー搭載の高速レコーディングカメラCamRecord-Sprinterでも行えます。Runner によるマルチカメラ構成の場合は、リモートPCに加えいずれかのコントローラでカメラ制御や録画制御を行う事が可能です。
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| コントローラー | Controller-RC1 | Runnerシステムコントローラー 32GBRAM | お問い合わせ |
| Mem-56GB | 56GBメモリアップグレード | 60,000円 税込 66,000円 |
|
| トリガーケーブル | CR-TAR | CR先バラトリガーケーブル 20cm | 20,000円 税込 22,000円 |
| CR-HTR | CRハンディトリガーケーブル 1.8m | 28,000円 税込 30,800円 |
|
| CXPケーブル | CABLE-HDBNC-3m | HDBNC CXPケーブル 3m | 20,000円 税込 22,000円 |
| CABLE-HDBNC-5m | HDBNC CXPケーブル 5m | 25,000円 税込 27,500円 |
|
| CABLE-HDBNC-10m | HDBNC CXPケーブル 10m | 35,000円 税込 38,500円 |
|
| CABLE-HDBNC-40m | HDBNC CXPケーブル 40m | 90,000円 税込 99,000円 |
|
| カメラ | Cyclone-65-70-M | 6500万画素@71fps / CoaXPress / モノクロ | お問い合わせ |
| Cyclone-65-70-C | 6500万画素@71fps / CoaXPress / カラー | お問い合わせ | |
| Cyclone-25-150-M | 2500万画素@150fps / CoaXPress / モノクロ | お問い合わせ | |
| Cyclone-25-150-C | 2500万画素@150fps / CoaXPress / カラー | お問い合わせ | |
| Cyclone-5-700-M | 500万画素@693fps / CoaXPress / モノクロ | お問い合わせ | |
| Cyclone-5-700-C | 500万画素@693fps / CoaXPress / カラー | お問い合わせ | |
| Cyclone-2-2000-M | 200万画素@2100fps / CoaXPress / モノクロ | お問い合わせ | |
| Cyclone-2-2000-C | 200万画素@2100fps / CoaXPress / カラー | お問い合わせ | |
| Cyclone-1HS-3500-M | 110万画素@3500fps / CoaXPress / モノクロ | お問い合わせ | |
| Cyclone-1HS-3500-C | 110万画素@3500fps / CoaXPress / カラー | お問い合わせ | |
| オプション | CY-CM | Cyclone-C-Mountレンズアダプター | 35,000円 税込 38,500円 |
| CY-FM | Cyclone-F-Mountレンズアダプター | 35,000円 税込 38,500円 |
|
| CY-FMG | Cyclone-F-Mountレンズアダプター NikonGレンズアパーチャー |
65,000円 税込 71,500円 |
|
| CY-FAN2 | Cyclone空冷ファン | 30,000円 税込 33,000円 |
|
| CY-HIS | Cycloneヒートシンク | 25,000円 税込 27,500円 |
|
| カメラ用ケーブル | CPH6-PTC | CP70/90/Cyclone同期IOケーブル | 20,000円 税込 22,000円 |
| CPH6-USB | CP70/90/Cycloneファームアップ専用USB制御ケーブル | 20,000円 税込 22,000円 |
※注意事項
- レンズマウントは必須です。
| カタログ | Runner 高速レコーディングカメラシステム |  [PDF形式：1.5MB] |
|---|---|---|
| マニュアル | CamRecord Sprinter/Runnerプログラマーガイド | [PDF形式：1.4MB] |
| 評価用ソフト | TimeViewerx86 (Version 1.4.8, 64 bit) |  [ZIP形式：66MB] |
