IMX990 近赤外線短波長SWIR（可視～近赤外：400～1700nm）
GigEカメラ Baumer（バウマー）社製
製品名
VCXG-14SWIR.XC
製品名
VCXG-14SWIR.XC
空冷・水冷 CMOS 1296×1032 @ 71fps 130万画素 モノクロ
- Baumer VCXG-14SWIR.XC 130万画素小型 近赤外線短波長 GigEカメラ
- 1296×1032 @ 71fps Sony製 CMOSセンサ IMX990搭載
- 400nm～1700nmの広い波長域の撮影
- 空冷・水冷用冷却パイプを筐体に内蔵
- ハウジング内循環の空冷・水冷により外気を乱さず冷却可能
- 36 × 36 × 47mmのコンパクトサイズ
- 炉の監視や恒温槽/クリーンルーム内での撮影に最適
- 耐振動 / 耐衝撃 ： 10G / 100G
- IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
- Pythonでの制御に対応（aravis、harvesters）
- パケット再送による確実なデータ転送可能
- NVIDIA Jetsonシリーズ、Raspberry Pi対応
- IO制御にPLC準拠の電圧を利用可能
アルゴ取扱いのBaumer（バウマー）社のVCXG-14SWIR.XCはSony製センサ・IMX990を搭載し、解像度1296×1032で71fpsの取り込みが可能です。Baumerの堅実な設計が小型ながらも安定した動作を提供します。
また、カメラ筐体に冷却用パイプを内蔵しており、コンプレッサーを用いて空冷・水冷が可能です。 発熱の大きいCMOSセンサやFPGAを内側から冷却し内部温度を下げることで、これまで運用の難しかった環境での撮影をご検討いただけます。
再送用内部バッファによる確実で安定したデータ転送を備え、フリーランと同等のフレームレートでトリガー撮影可能なオーバーラップトリガーモードを装備。PLCとの連携を意識したマルチプルデジタルI/Oも搭載。
高効率放熱設計と温度監視センサが高温環境下での安定した動作を提供し、一定の振動/衝撃耐性も確保されていますのでより負荷の高い環境化への適応性も考慮されています。
付属SDKのBaumer-GAPIは開発者にとって直感的なインタフェイスが支援され、ソフトウェア開発用のマニュアル内容も充実し、Windows/Linux（32/64bit）に対応しています。
GigE VisionやGenICam APIにも対応しておりますので、各種サードパーティー製ソフトでの動作も可能です。
※レンズは別売です。
Sony IMX990センサ 分光感度図
| 冷却パイプ | 接続可能なコネクタ（エア継手）：コネクタ径M3、プッシュ式、最大φ10mm以下 空冷時：適正空気圧３bar 圧縮空気（等級［1：4：2］）で ISO 8573-1:2010に従って動作検証済み 水冷時：最大水圧６bar アルミニウムに対応した冷却液が使用可能 （微生物の生育抑制剤および腐食抑制剤を含むこと） |
|||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 解像度 | 1296×1032：モノクロ | |||||||||||||||||||||||||||
| 階調 | 8 / 10 / 12 ビット対応 （12ビットADC） | |||||||||||||||||||||||||||
| ダイナミックレンジ | 51dB（typical） | |||||||||||||||||||||||||||
| センサ | InGaAs Sony：IMX990 | |||||||||||||||||||||||||||
| センサフォーマット | 1/2”フォーマット | |||||||||||||||||||||||||||
| ピクセルサイズ | 5μm × 5μm | |||||||||||||||||||||||||||
| シャッター方式 | グローバルシャッター | |||||||||||||||||||||||||||
| フレームレート （fps） |
|
|||||||||||||||||||||||||||
| 露光制御 （オート制御対応） |
20μsec ～ 60sec （1μsec単位で指定可能） | |||||||||||||||||||||||||||
| ゲイン制御 （オート制御対応） |
0 ～ ＋48dB | |||||||||||||||||||||||||||
| 再送メモリバッファ | 81MB | |||||||||||||||||||||||||||
| JumboFrame機能 | 9,000Byteまで対応 | |||||||||||||||||||||||||||
| オペレーションモード | トリガーモード / フリーランモード | |||||||||||||||||||||||||||
| 機能 | 転送遅延 / タイマー / LUT / 欠陥画素補正 / 固定パターンノイズ補正 / パケット再送 / イベントログ出力 | |||||||||||||||||||||||||||
| パーシャルスキャン | 縦横任意指定可能 | |||||||||||||||||||||||||||
| ビニング （TrueColorBinning対応） |
2×2 | |||||||||||||||||||||||||||
| イメージフォーマット | モノクロ：Mono | |||||||||||||||||||||||||||
| 外部入出力 ×4系統 |
|
|||||||||||||||||||||||||||
| サイズ・重量 | 36 × 36 × 47mm（コネクタ含まず）、110g | |||||||||||||||||||||||||||
| インターフェース | GigabitEthernet（1000BASE）/ FastEthernet（100BASE） | |||||||||||||||||||||||||||
| IPアドレス設定 | 固定IP / DHCP / LLA | |||||||||||||||||||||||||||
| レンズマウント | Cマウント | |||||||||||||||||||||||||||
| コネクタ | RJ45：GigabitEthernet M8コネクタ（8pin）：電源＋トリガー入出力 |
|||||||||||||||||||||||||||
| 電源 / 消費電力 | 電源12～24VDC / 2.1W | |||||||||||||||||||||||||||
| 使用環境温度 / 湿度 | 動作時 0 ～ ＋65℃ / 湿度 10% ～ 90% 結露しないこと | |||||||||||||||||||||||||||
| 耐振動 / 耐衝撃 | 10G / 100G IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠 |
|||||||||||||||||||||||||||
| MTBF | 53年＠45℃、34年＠60℃ | |||||||||||||||||||||||||||
| SDK （カメラに付属） |
Baumer-GAPI：C/C++,C#,VB.Net neoAPI：Python,C/C++,C# |
|||||||||||||||||||||||||||
| API | GigE Vision、GenICam準拠 | |||||||||||||||||||||||||||
| 対応 サードパーティソフト |
・Zebra Aurora Vision ・MVTec：HALCON（8.0.2以上） ・NI：LabView（Vision Acquisition Software8.2.1以上） ・Cognex：VisionPro（5.0以上） ・Matrox：MIL（8.0以上） ・MathWorks：MATLAB（R2010b以上） ・Python Harvesters（Python3.4～3.7、64bit OS） ・Python aravis（Python3以上、64bit OS） ・Norpix：StreamPix |
|||||||||||||||||||||||||||
| OS | 32/64bit：Windows（8.1以降のWindowsOS） 32/64bit：Linux（全ディストリビューション） |
|||||||||||||||||||||||||||
| ARM | NVIDIA：各Jetsonシリーズ対応 RaspberryPi：各RaspberryPiシリーズ対応 その他ARMプロセッサ環境（armhf/aarch64）対応 |
|||||||||||||||||||||||||||
| コンプライアンス | CE、RoHS、REACh | |||||||||||||||||||||||||||
▲タブのトップへ戻る

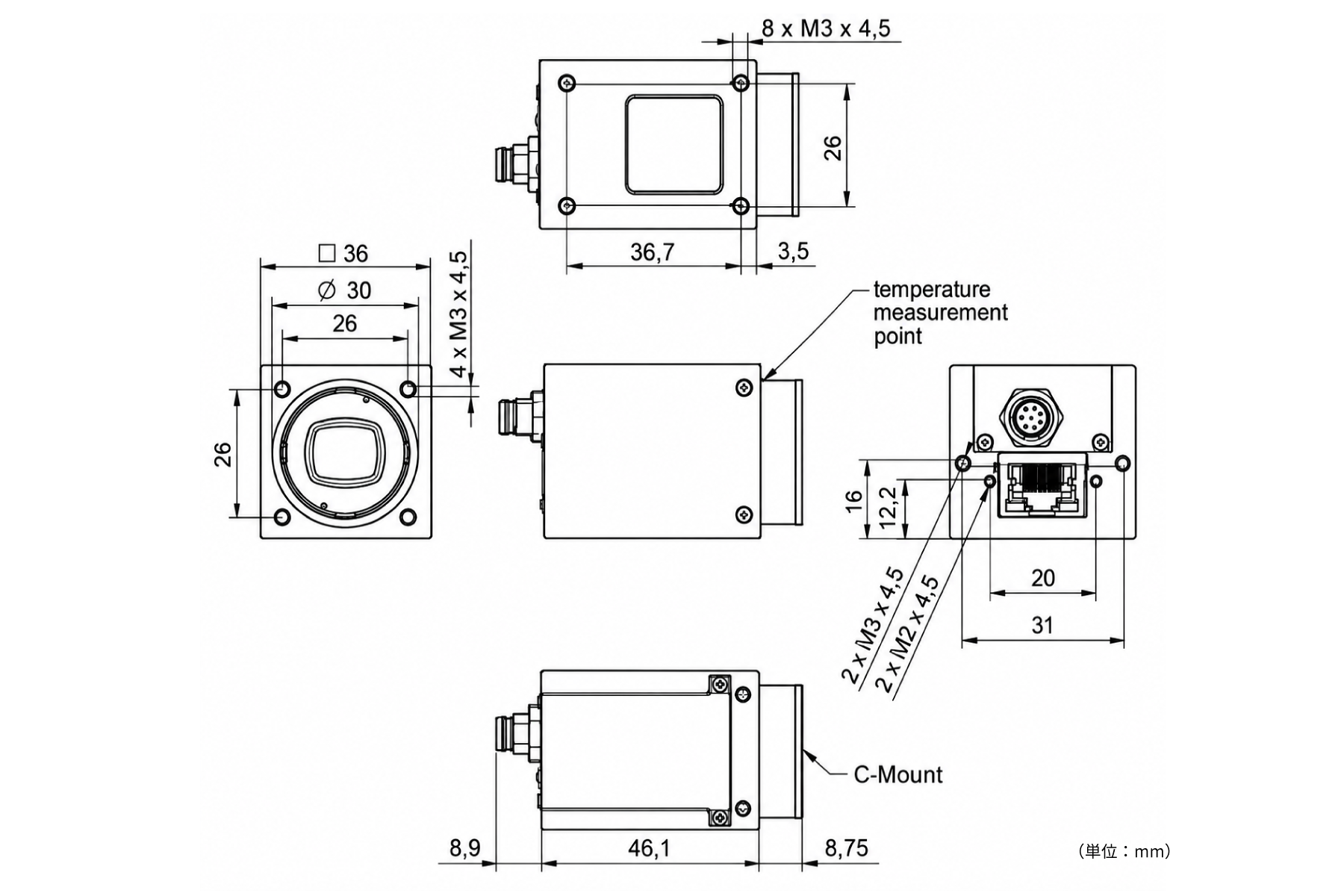

VCXG-14SWIR.XC
▲タブのトップへ戻る
コーヒー豆に混入した黒い異物（小さな石）の検査
写真提供： ソニーセミコンダクタソリューションズ株式会社
果物の損傷の有無検査
写真提供： ソニーセミコンダクタソリューションズ株式会社
ウェハ製造における位置決め
写真提供： ソニーセミコンダクタソリューションズ株式会社
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | VCXG-14SWIR.XC | 近赤外線短波長 空冷・水冷 GigEカメラ モノクロ CMOS 130万画素 | お問い合わせ |
※一括で複数台ご検討の場合は別途ご相談ください。
ネットワーク機器
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
AdLink PCIe-GIE74P-PoE | AdLink 4port LANカードPoE対応 PCIe x4 | 78,000円 税込 85,800円 |
| BIJ-POE-1P2G | 1台接続用 PoE Power Injector/AC100V電源用 （スイッチングハブ機能はありません） |
16,280円 税込 17,908円 |
|
| BS-GS2008P | PoE＋対応 GigEスイッチングハブ/AC100V電源用 （RJ45：8Port） |
お問い合わせ |
ケーブル
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
AC12V.2-M8-8 | 12VDC LX/VCXG用ACアダプタ 8pin-M8コネクタ仕様（トリガ用ケーブル付き） |
25,000円 税込 27,500円 |
| CAM8.A8-NS-2m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 2m（先バラ シールドなし） |
6,000円 税込 6,600円 |
|
| CAM8.A8-5m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
18,000円 税込 19,800円 |
|
| CAM8.A8-10m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 10m（先バラ） |
25,000円 税込 27,500円 |
|
| CAM8.A8-5m(90°) | L字型8pin-M8コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
20,000円 税込 22,000円 |
マウントアダプタ・ヒートシンク
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
Mounting Adapter Type D (Front) | VCX用前面固定マウントアダプタ | 7,000円 税込 7,700円 |
 |
Mounting Adapter Type E (Tripod) | VCX/VEX用三脚固定マウントアダプタ | 7,000円 税込 7,700円 |
 |
Heat Sink Type C | 三脚固定穴付VCX/VEX用ヒートシンク（50×64×20mm） | 7,000円 税込 7,700円 |
Mounting Adapter Type D
（Front）
（Front）
Mounting Adapter Type E
（Tripod）
（Tripod）
Heat Sink Type C
ソフトウェア
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| StreamPix9 | マルチ制御対応汎用レコーディングソフト | サイト参照 |
※注意事項
- GPIOは非絶縁入出力タイプになっているため規定を超える過電圧や過電流が流れるとカメラの故障を引き起こします。
- 100BASEで使用する場合出力されるフレームレートは大幅に低下します。
