鋳造プロセスにおける消耗型熱電対の限界を克服

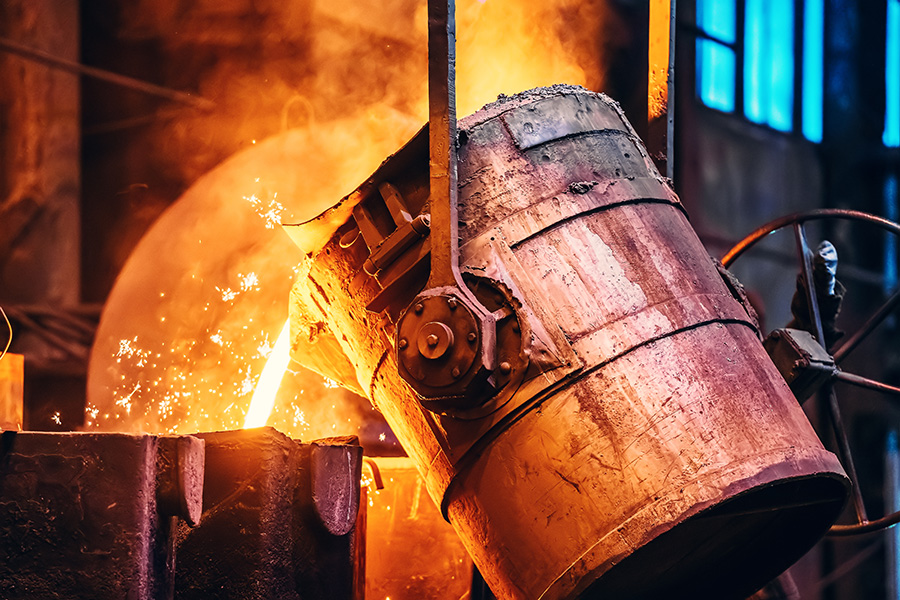

金属加工における鋳造は、金属が液体になるまで加熱され、通常はるつぼを使用して型に流し込まれるプロセスです。型には希望の形状のネガ型が含まれており、金属が冷えるにつれて固まり、最終的な鋳物が形成されます。この方法は、他の技術を使用して作成するのが困難または非経済的な複雑な形状を作成する場合に特に有利です。

鋳造には、表面品質が高く、材料の無駄が最小限に抑えられるなどの利点がありますが、主に金型の工具や金属の加熱に必要なエネルギーなど、多大なコストもかかります。取鍋内の金属が冷えるにつれて、連続的に注ぐたびにその温度は徐々に低下します。温度が臨界閾値を下回ると、鋳造が不完全になり、欠陥が生じる可能性があります。このような場合、欠陥のある部品は廃棄しなければならず、プロセスに費やしたエネルギーが無駄になります。これを防ぐには、鋳造温度を監視し、溶融金属が最適範囲を下回った場合にプロセスを停止することが重要です。必要に応じて、鋳造を確実に成功させるために金属を再加熱できます。

従来、企業は熱電対を消耗品として毎年購入していましたが、これらの熱電対は高温下ではすぐに故障してしまいます。熱電対は、極度の熱、腐食環境、繰り返しの使用による物理的磨耗などの過酷な条件に直面するため、鋳造プロセスで故障することがよくあります。

激しい熱により、熱電対の保護シースが劣化または溶解し、センサー素子が露出して故障につながる可能性があります。溶融金属に継続的に浸漬すると、化学反応が発生して熱電対の材質が劣化し、寿命がさらに短くなる可能性があります。さらに、取り扱いや過酷な鋳造環境による機械的損傷が頻繁な故障の原因となり、一貫した長期の温度測定に対する熱電対の信頼性が低くなります。

近赤外線サーモカメラ：液体金属の温度を正確に測定する鍵

赤外線カメラは鋳造プロセスの最適化に不可欠であり、リアルタイムの温度監視を提供して、溶融金属が最適な範囲内に留まるようにします。このレベルの精度により、不完全な鋳造や凝固収縮などの欠陥のリスクが大幅に軽減されます。詳細な熱データをキャプチャすることで、カメラは即時調整を可能にし、コストのかかるエラーを防ぎ、材料の無駄を最小限に抑えます。また、冷却速度も監視し、均一な凝固と高品質の表面仕上げを促進します。

遠赤外線カメラを使用して液体金属の温度を測定する場合、金属の高い反射率とさまざまな放射率により課題が生じ、その結果、測定値が不正確になる可能性があります。PI1MやXi1Mなどの短波長赤外線カメラは、短波長での金属の高い放射率と、これらの波長での赤外線放射の指数関数的な増加を利用することで、より効果的なソリューションを提供します。このアプローチにより、より正確な温度測定が得られ、最も要求の厳しい金属鋳造環境でも信頼性の高いデータが保証されます。

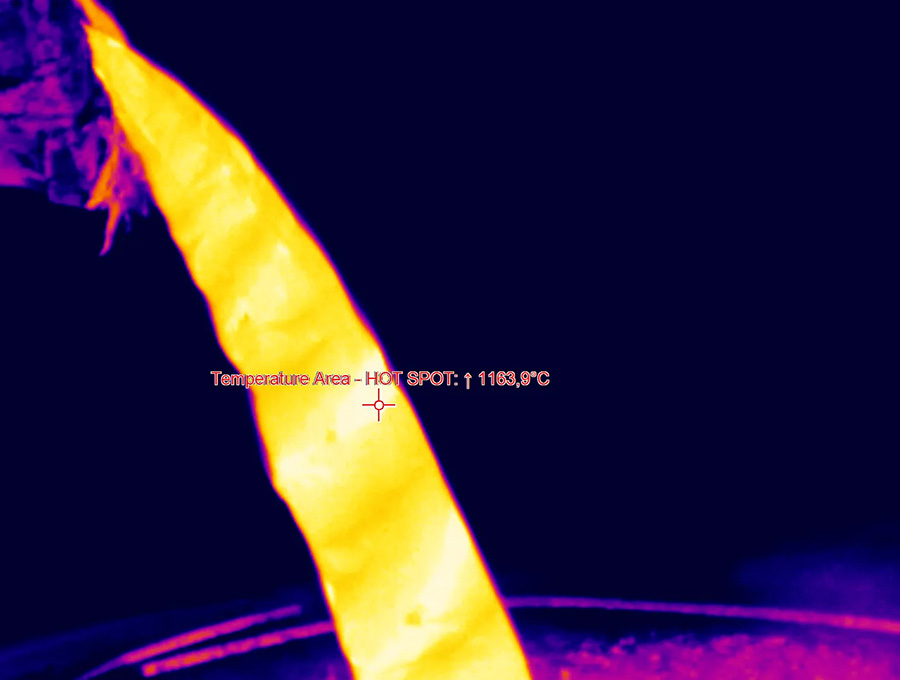

近赤外線サーモカメラPI1Mは、注ぐ液体金属の流れの非接触測定に優れており、鋳造プロセス全体を通じて正確な監視を可能にします。その高画質と自動化の容易さにより、熱データを処理してプロセスの最適な停止点を決定できるプログラマブル ロジック コントローラー（PLC）との統合に理想的な選択肢となっています。この技術のシームレスな統合により、金属鋳造の効率と安全性の両方が向上します。カメラを埃や汚れから保護する冷却ジャケットを装備することもでき、最大315℃の周囲温度でも確実に機能します。組込み可能なフェールセーフ機能は、ケーブルの破損、コンピュータのシャットダウン、ソフトウェアのクラッシュなどの問題を検出することでセキュリティを強化し、堅牢な安全機能を実現します。

さらに、PI1Mは測定フィールド内の最高温度または最低温度を自動的に識別できるため、ハンディタイプのサーモグラフィよりはるかに効率的に異常個所の特定が可能です。また単一点のみを測定する高温計とは異なり、PI1Mはオペレーターが重大な低温を見逃さないようにし、プロセス制御と製品品質を向上させる包括的で正確な温度プロファイルを提供します。

手頃な価格の赤外線イメージング：Optris カメラの競争力

この用途では、金属鋳造工場は、高価な消耗型熱電対への依存を減らしながら、液体金属の温度を正確に測定するためのより効果的なソリューションを探していました。企業はこれらの熱電対を年間数千個購入しており、継続的に多額の費用が発生していました。発生していました。彼らの目的は、消耗品の大幅な節約を達成しながら溶融金属の品質を最適化する、より安全で費用対効果の高い方法を見つけることでした。PI1M赤外線カメラの導入により、工場は使い捨て熱電対への依存を大幅に減らすことができました。 PI1Mは正確な非接触温度測定を提供するため、安全性と効率が向上し、金属の品質が向上し、大幅なコスト削減につながります。Optris 赤外線カメラの競争力のある価格のおかげで、投資は使用開始 １年以内に損益分岐点に達しました。

Optrisは、非常に競争力のある価格帯でサーモカメラを提供し、金属業界が高度な熱画像技術を利用できるようにします。Optrisの赤外線カメラは、手頃な価格にもかかわらず、高い品質と性能基準を維持しています。この費用対効果と高度な機能のバランスにより、企業は高度な熱モニタリングをプロセスに統合し、予算の制約を超えることなく自動化のレベルを高めることができます。Optris赤外線カメラは手頃な価格であるため、従来の温度測定方法からより高度な非接触ソリューションへのアップグレードを検討している企業にとっても魅力的な選択肢となります。
