※個別に購入するより、セットでの購入の方がコストが抑えられます。

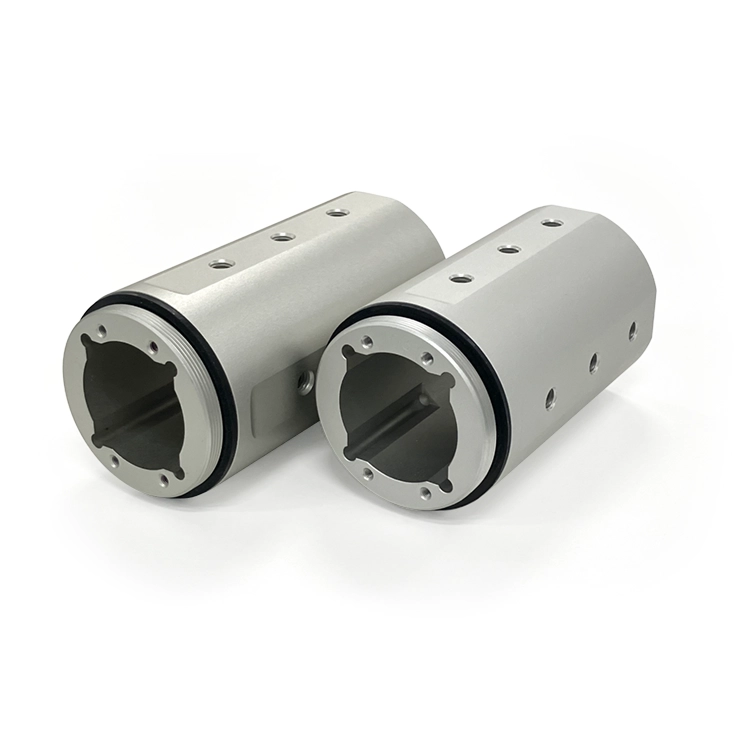

仕様

	USB3 IPE103_ID50OD55	GigE IPE104_ID50OD55
カメラインターフェイス	USB3.0	GigE
IP規格	IP67
本体	タイプ２アルマイト加工アルミニウム
レンズチューブ	別売
外寸サイズ（レンズチューブ除く）	φ53 × 87.5mm	φ53 × 98mm
内寸サイズ	29.5 × 29.5 × L35mm	29.5 × 29.5 × L48mm
ブラケット穴	M3 深さ8mm × ４
シーリング素材	エチレンプロピレンジエンゴム
接続可能アクセサリー	サンルーフ、各種マウント
背面コネクタ部	ケーブル接続穴 φ25mm（※１ 背面参照）、M25グランド別売
重量（※２）	約350g	約390g

（※１）背面：ロック付き通信ケーブルを利用される場合や、通信ケーブルとトリガーケーブルなどケーブルを複数利用される場合はご確認ください。

（※２）実測です。

適合カメラ

The Imaging source社製	33Uシリーズ、33Gシリーズ
Baumer社製	VCXU.2シリーズ、VCXG.2シリーズ
Baslar社製	ACE USBシリーズ、ACE2 USBシリーズ、ACE GigEシリーズ、ACE2 GigEシリーズ
LUCID社製	Phoenixシリーズ、Tritonシリーズ
HIKROBOT社製	MV-CSシリーズ、MV-CEシリーズ、MV-CAシリーズ
Congex社製	CICシリーズ
JAI社製	Goシリーズ
Allied Vision社製	Alviunシリーズ、Mako-Gシリーズ、Mako-Uシリーズ、Guppy-Fシリーズ
FLIR社製	BlackFlyシリーズ、BlackFly Sシリーズ、Flea3シリーズ
東芝テリー社製	BGシリーズ
Sick社製	PicoCam2シリーズ

（※）詳細はお問い合わせください。

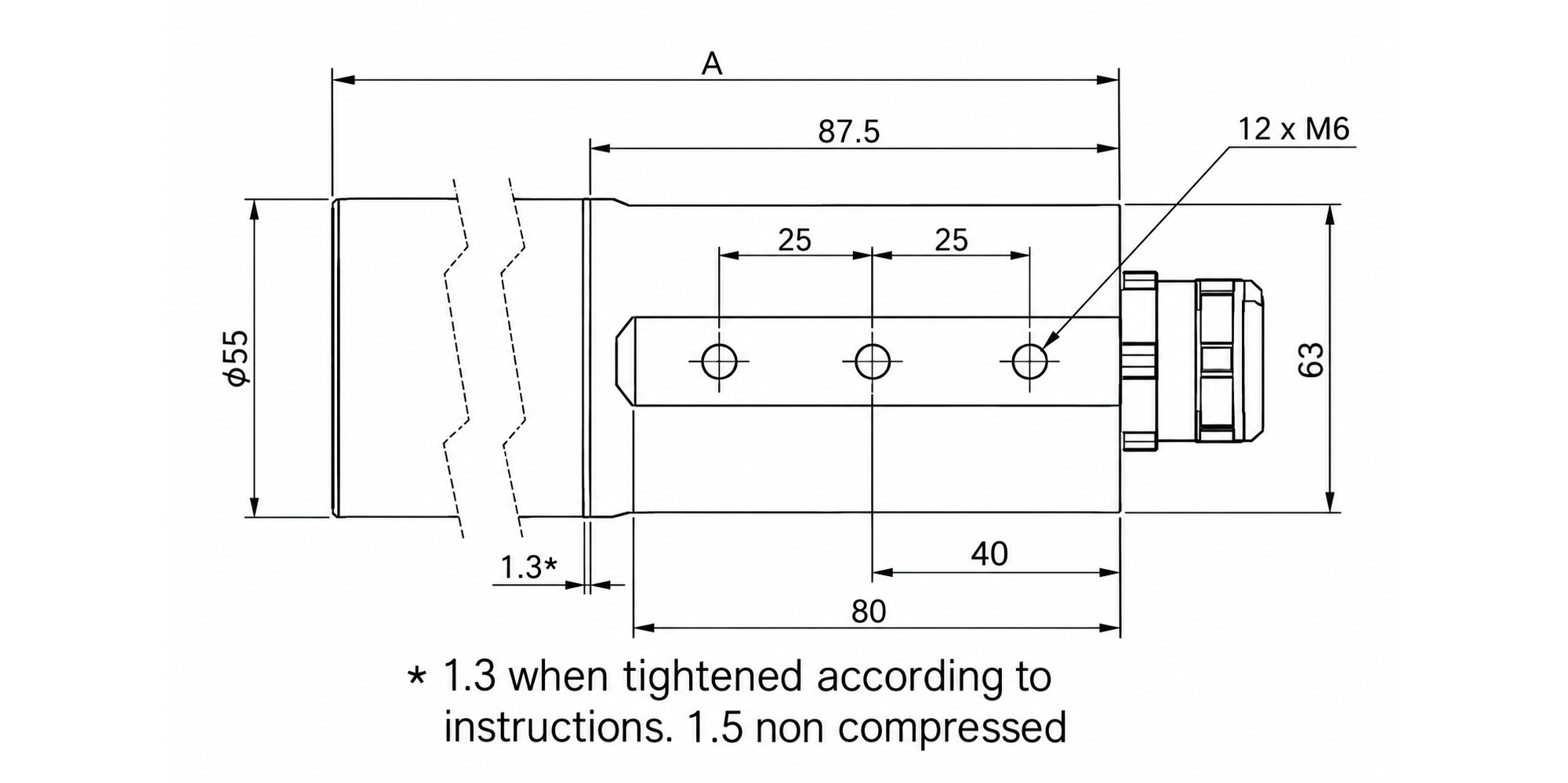

図面

価格

商品コード	商品名	詳細	価格
USB3 IPE103_ID50OD55	USB3用IP67ハウジング φ55	フロント内寸50mm・外寸55mm、バックM25 USBカメラ用	お問い合わせ
GigE IPE104_ID50OD55	GigE用IP67ハウジング φ55	フロント内寸50mm・外寸55mm、バックM25 GigEカメラ用	お問い合わせ

仕様

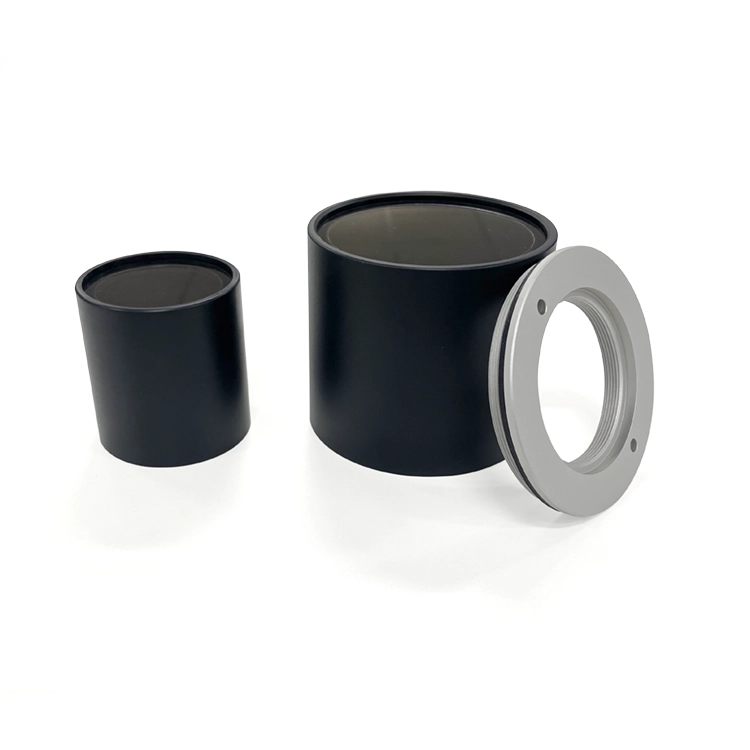

	IPE Lens Tube ID50OD55Lxx				IPE Lens Tube ID75OD80Lxx
	L50	L60	L70	L80	L50	L60	L65	L70	L80
ウィンドウ素材	BK7ガラス
ウィンドウ コーティング	ARコート（反射防止）
レンズチューブ素材	ガラス繊維強化ナイロン				タイプ２アルマイト加工アルミニウム
チューブ内径（ID）	50mm				75mm
チューブ外径（OD）	55mm				80mm
チューブ長さ（L）	50mm	60mm	70mm	80mm	50mm	60mm	65mm	70mm	80mm
重量	50g	57g	64g	78g	ASK	ASK	147g＋63g （※）	ASK	ASK
格納確認済 レンズ	VS社 VM シリーズ	VS社 HVA シリーズ	その他	その他	その他	その他	その他	その他	その他
ハウジング アダプタリング	不要				付属

（※）ハウジングアダプタリングが63gです。

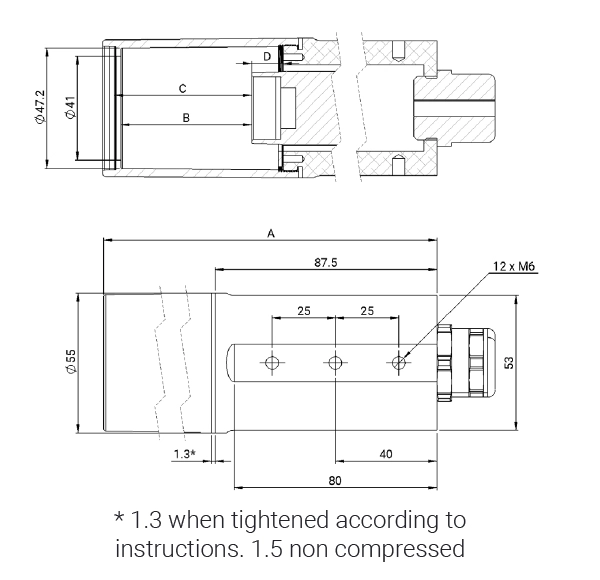

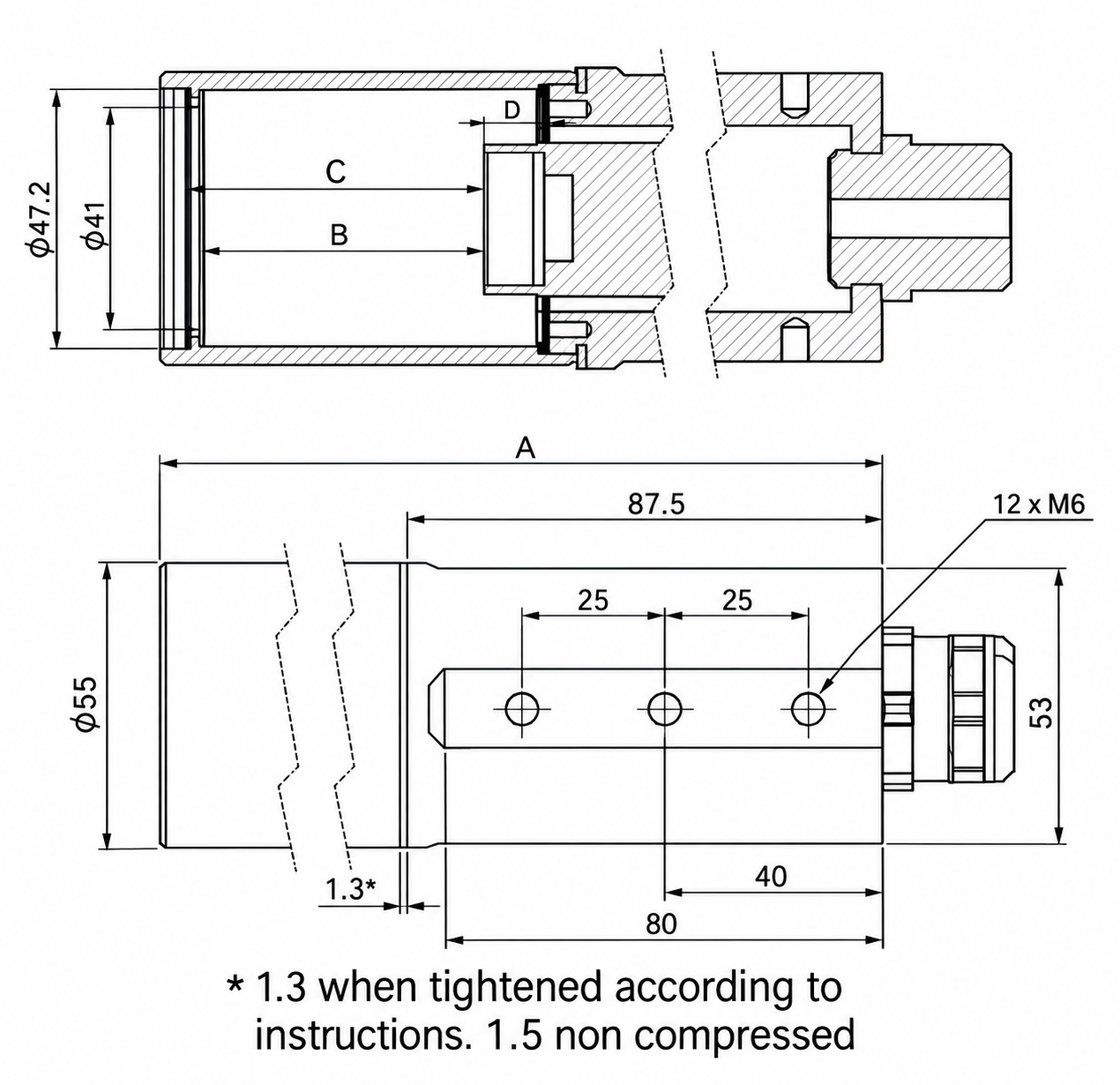

図面

Lens Tube ID50xxx

価格

商品コード	商品名	詳細	価格
IPE Lens Tube ID50OD55L50	IP67ハウジング レンズチューブφ55 L50	内寸50mm・外寸55mm・長さ50mm、ナイロン製	お問い合わせ
IPE Lens Tube ID50OD55L60	IP67ハウジング レンズチューブφ55 L60	内寸50mm・外寸55mm・長さ60mm、ナイロン製	お問い合わせ
IPE Lens Tube ID50OD55L70	IP67ハウジング レンズチューブφ55 L70	内寸50mm・外寸55mm・長さ70mm、ナイロン製	お問い合わせ
IPE Lens Tube ID50OD55L80	IP67ハウジング レンズチューブφ55 L80	内寸50mm・外寸55mm・長さ80mm、ナイロン製	お問い合わせ
IPE Lens Tube ID75OD80L50	IP67ハウジング レンズチューブφ80 L50	内寸75mm・外寸80mm・長さ50mm （内寸50mm⇒75mmアダプタリング付属）	お問い合わせ
IPE Lens Tube ID75OD80L60	IP67ハウジング レンズチューブφ80 L60	内寸75mm・外寸80mm・長さ60mm （内寸50mm⇒75mmアダプタリング付属）	お問い合わせ
IPE Lens Tube ID75OD80L65	IP67ハウジング レンズチューブφ80 L65	内寸75mm・外寸80mm・長さ65mm （内寸50mm⇒75mmアダプタリング付属）	お問い合わせ
IPE Lens Tube ID75OD80L70	IP67ハウジング レンズチューブφ80 L70	内寸75mm・外寸80mm・長さ70mm （内寸50mm⇒75mmアダプタリング付属）	お問い合わせ
IPE Lens Tube ID75OD80L80	IP67ハウジング レンズチューブφ80 L80	内寸75mm・外寸80mm・長さ80mm （内寸50mm⇒75mmアダプタリング付属）	お問い合わせ

価格

商品コード	商品名	詳細	価格

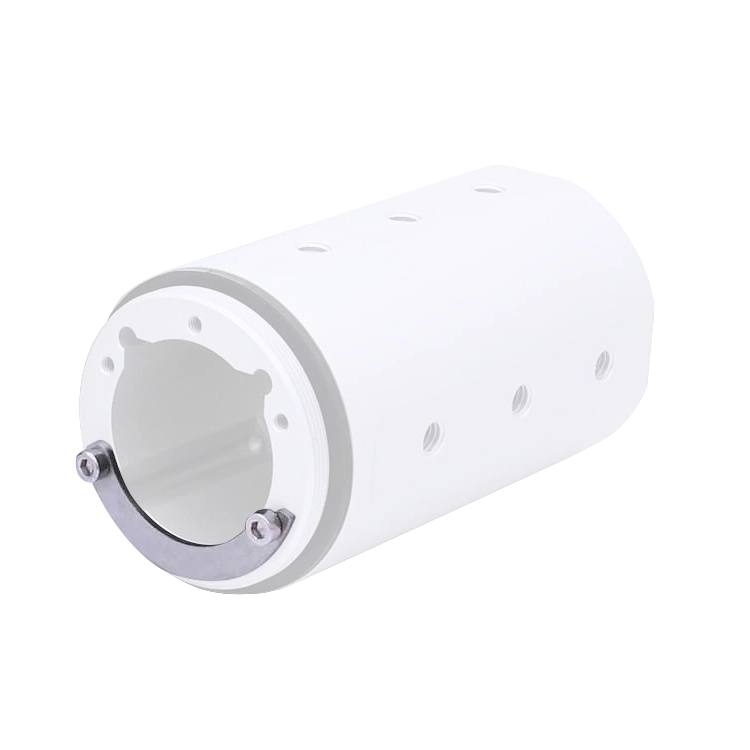

IPE Camera Mounting Bracket	カメラ固定用ブラケット	レンズチューブ内でカメラをハウジングにフロントから固定	お問い合わせ

ブラケットでのカメラの固定について

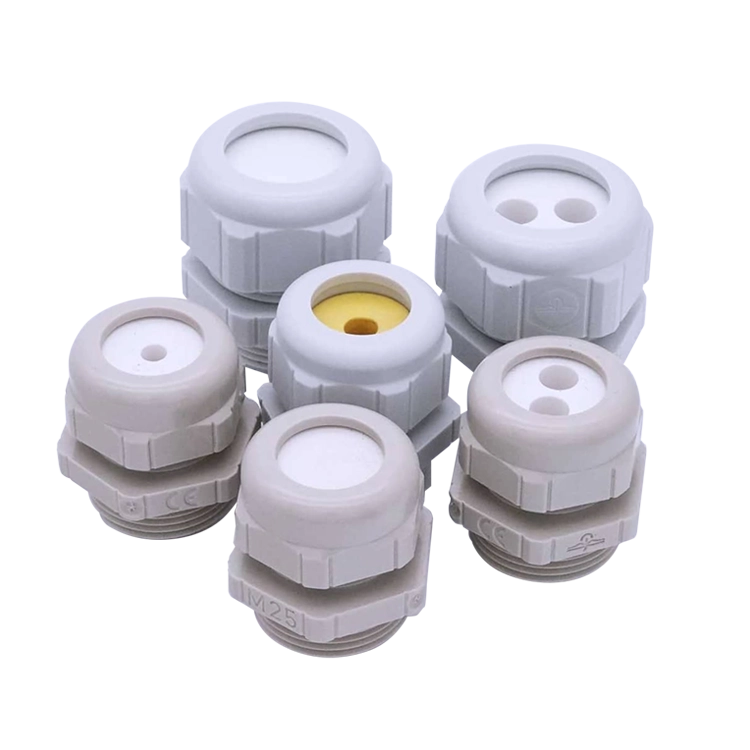

価格

商品コード	商品名	詳細	価格
IPE Cable Gland M25 Split Single Hole	IP67ケーブルグランド M25 セパレート 1穴	IP67ハウジングセット標準品	お問い合わせ
IPE Cable Gland M25 Split Double Hole	IP67ケーブルグランド M25 セパレート 2穴	ー	お問い合わせ
IPE Cable Gland Plastic M25 Double Hole	IP67ケーブルグランド M25 ２穴	ー	お問い合わせ
IPE Cable Gland Plastic M25 Single Hole	IP67ケーブルグランド M25 １穴	ー	お問い合わせ
IPE Cable Gland Plastic M25 Drillable	IP67ケーブルグランド M25 穴なし	ー	お問い合わせ
IPE Brass Cable Gland	ケーブルグランド M25 真鍮	ー	お問い合わせ

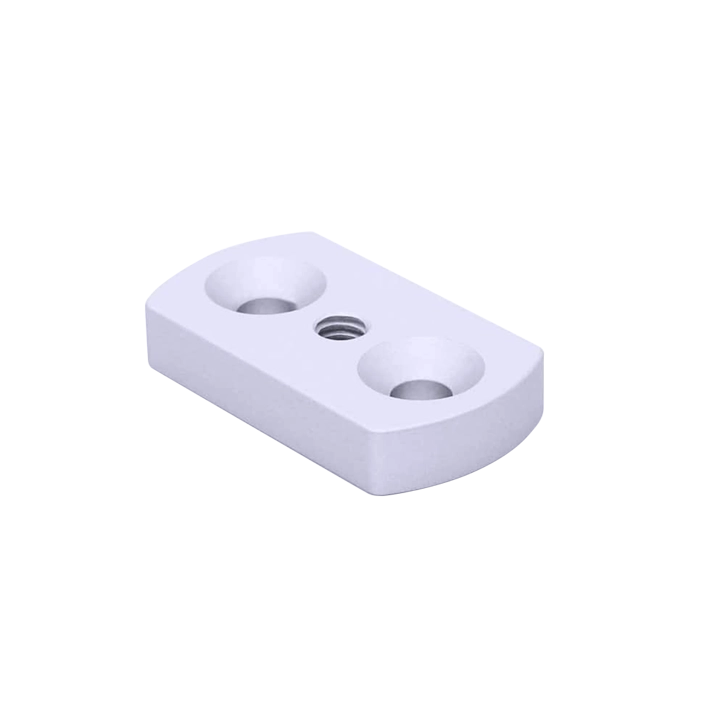

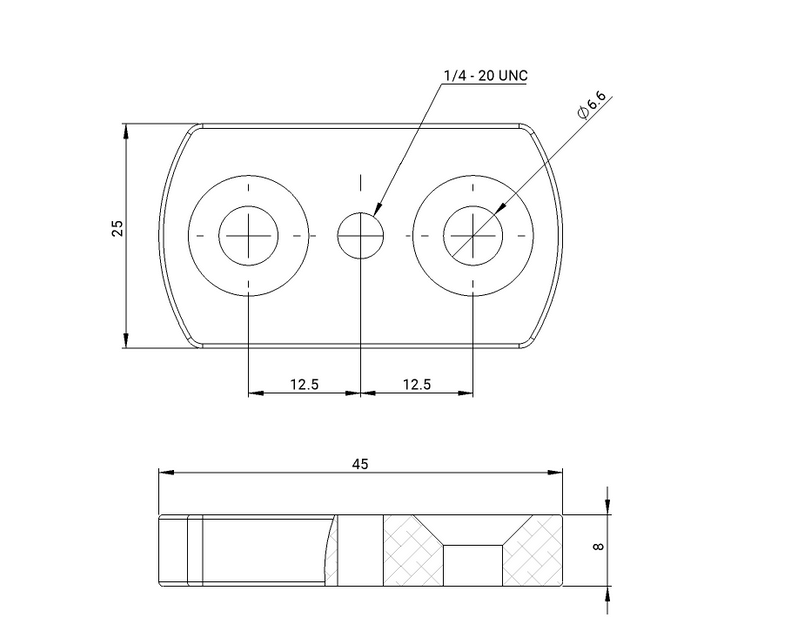

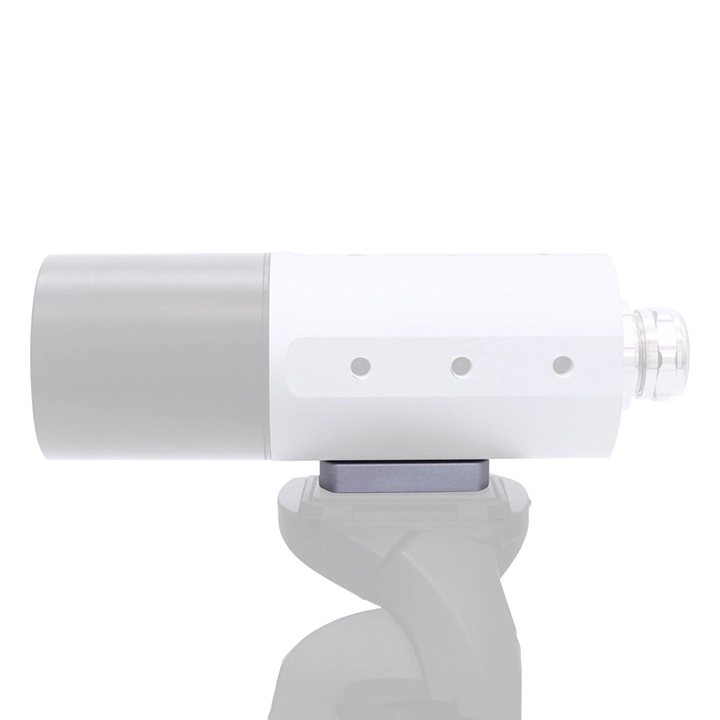

• IPE Tripod Adaptor
  カメラ用三脚アダプター

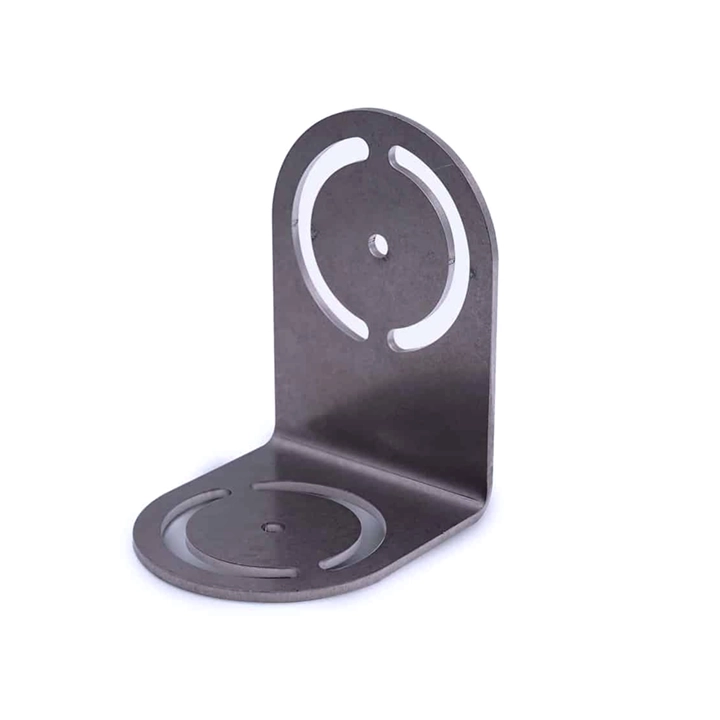

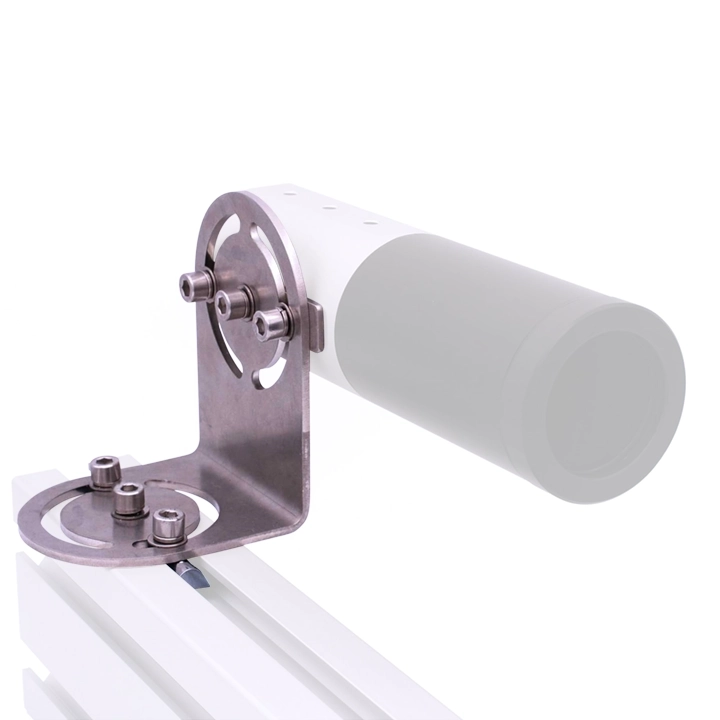

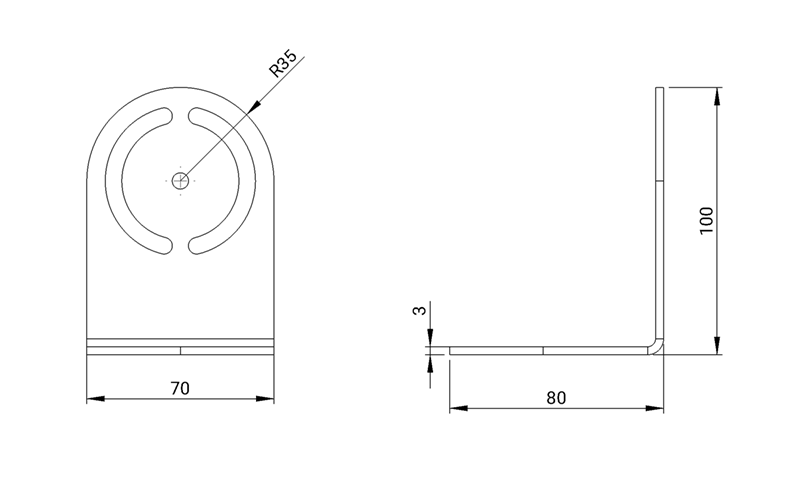

• IPE L Bracket
  L字ブラケット

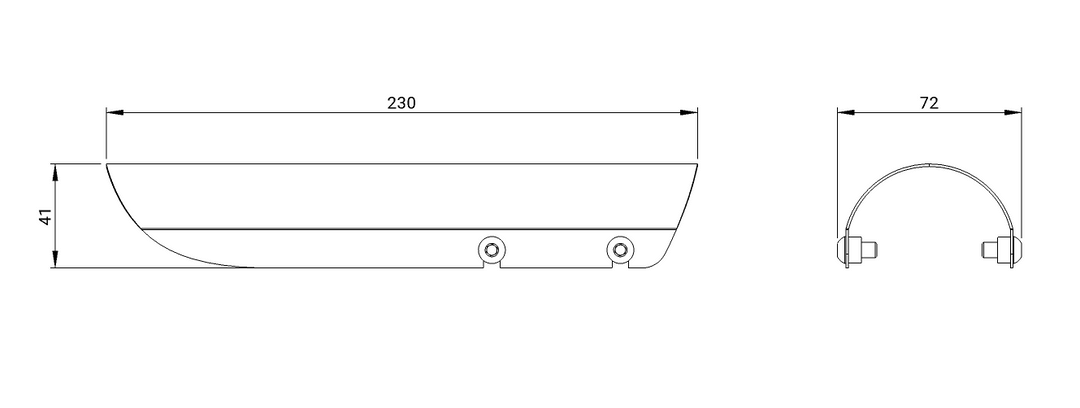

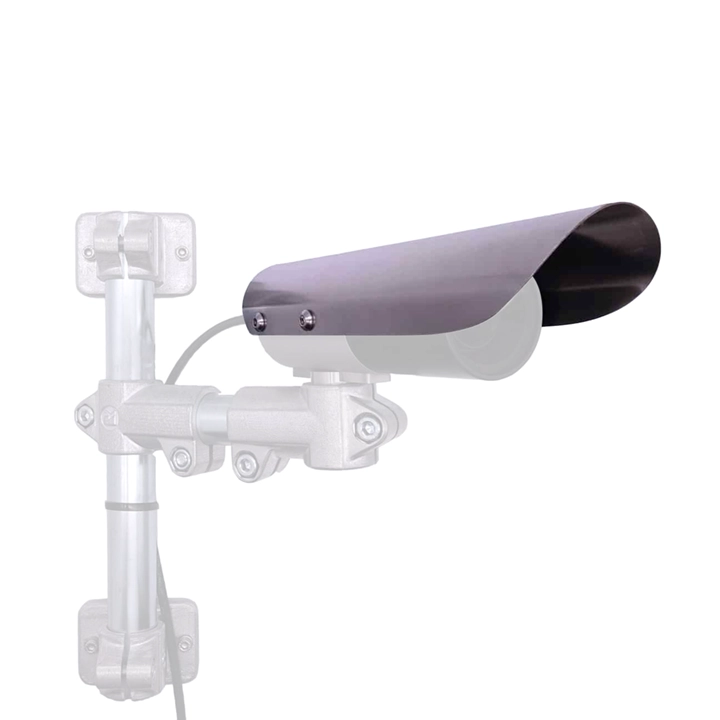

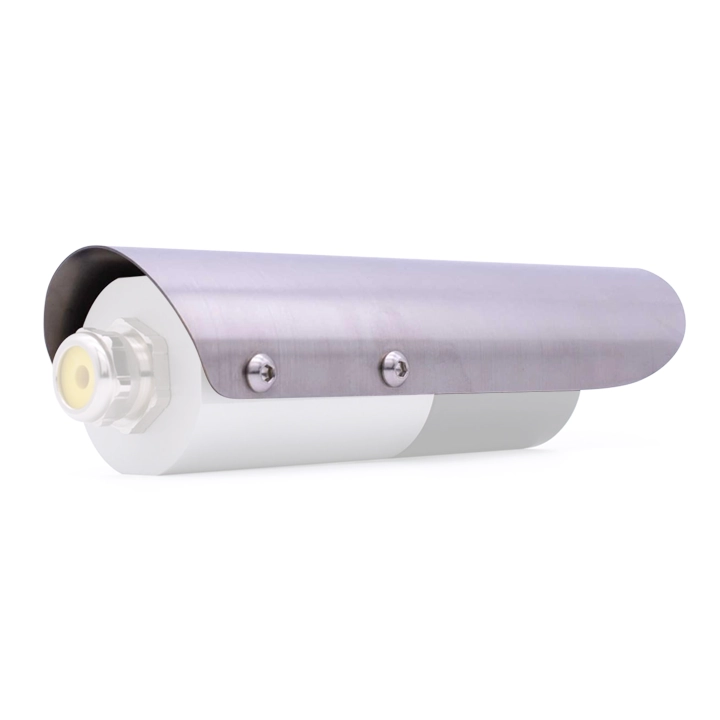

• IPE Compact Sunshield
  サンシェード

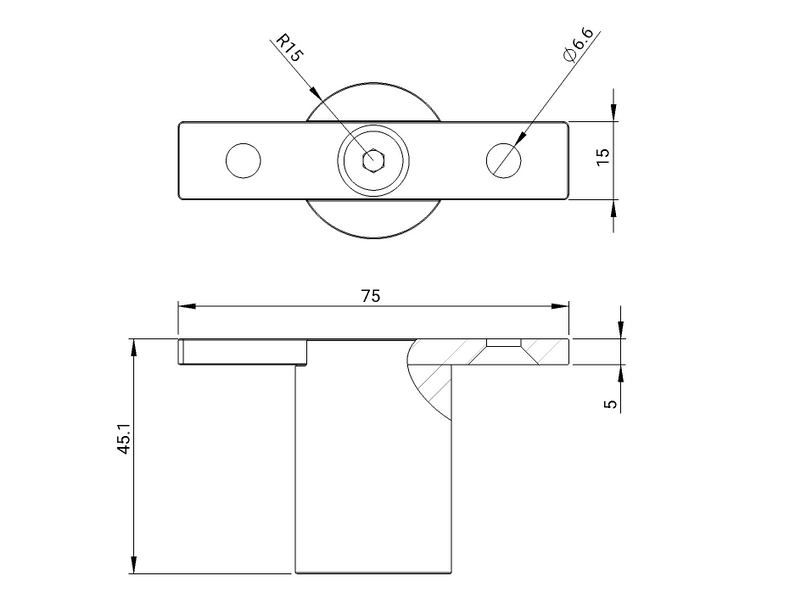

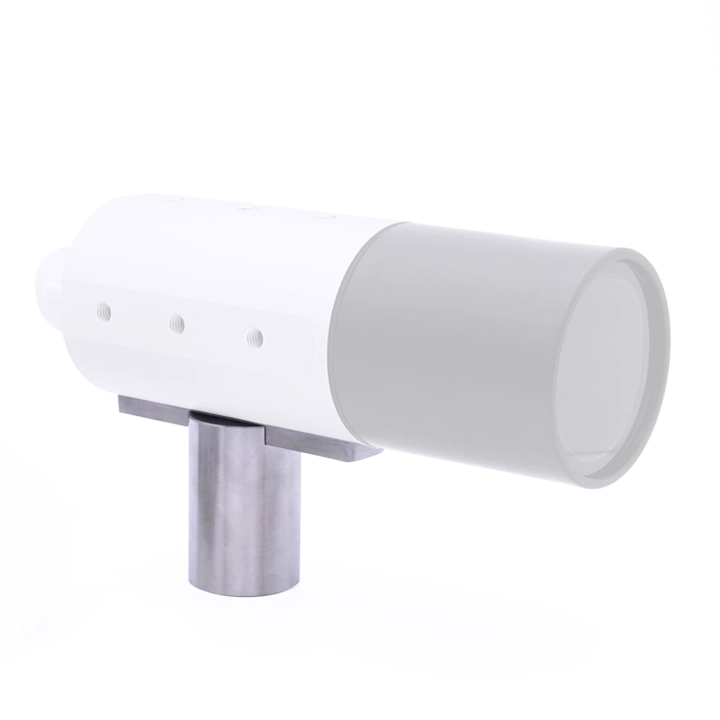

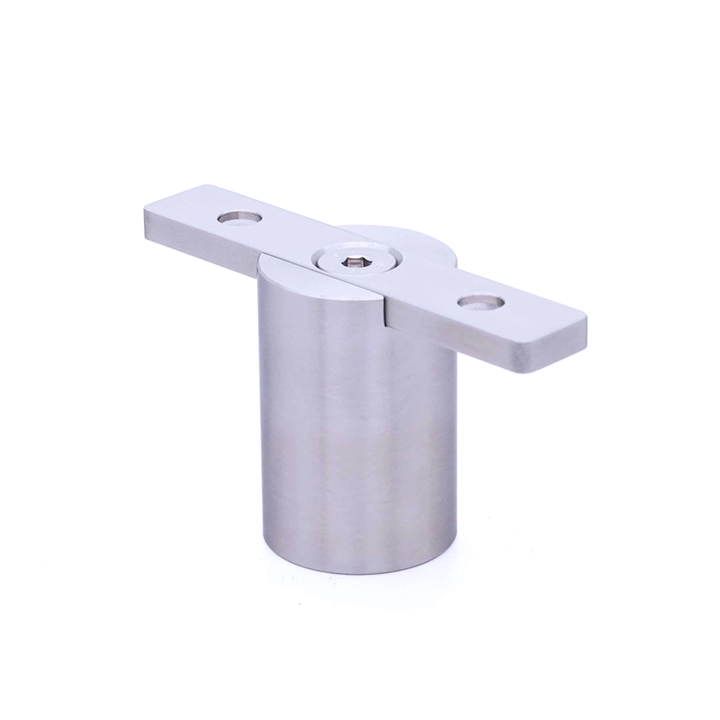

• IPE Tube and Clamp Adaptor
  チューブクランプアダプター

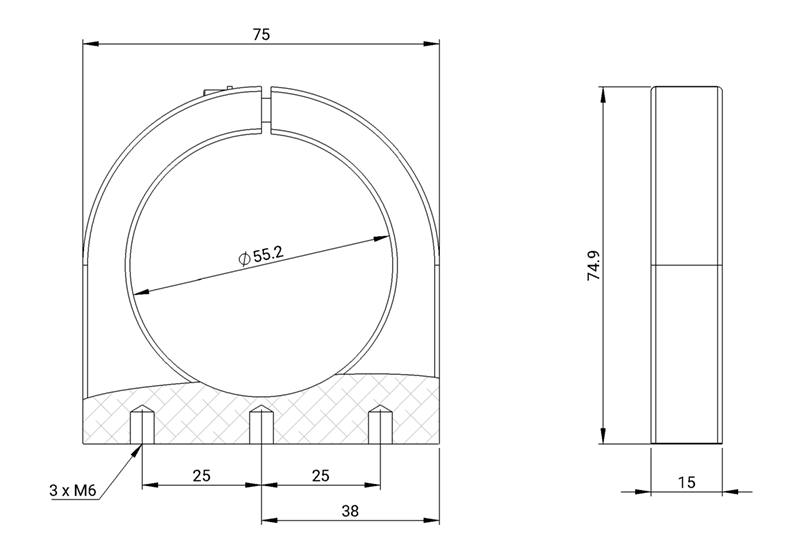

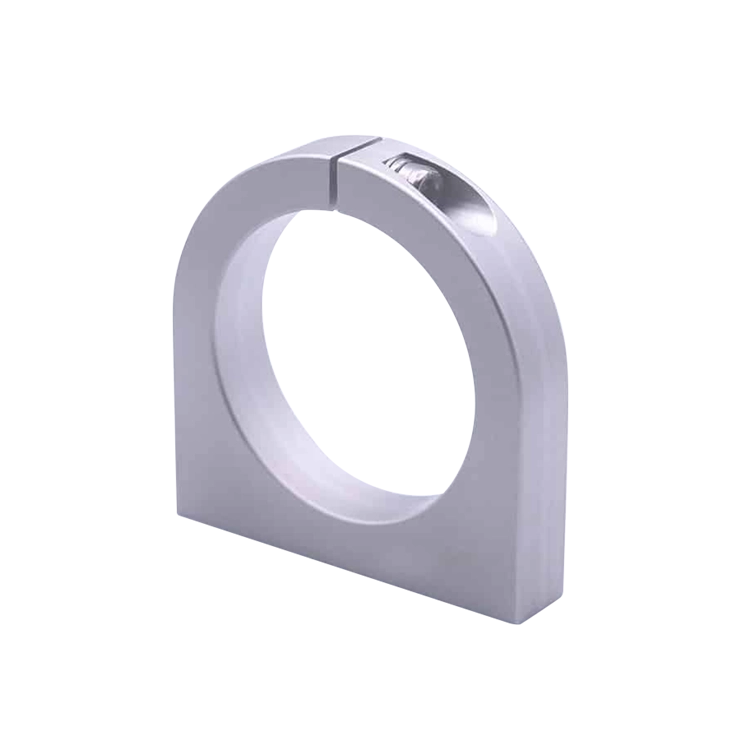

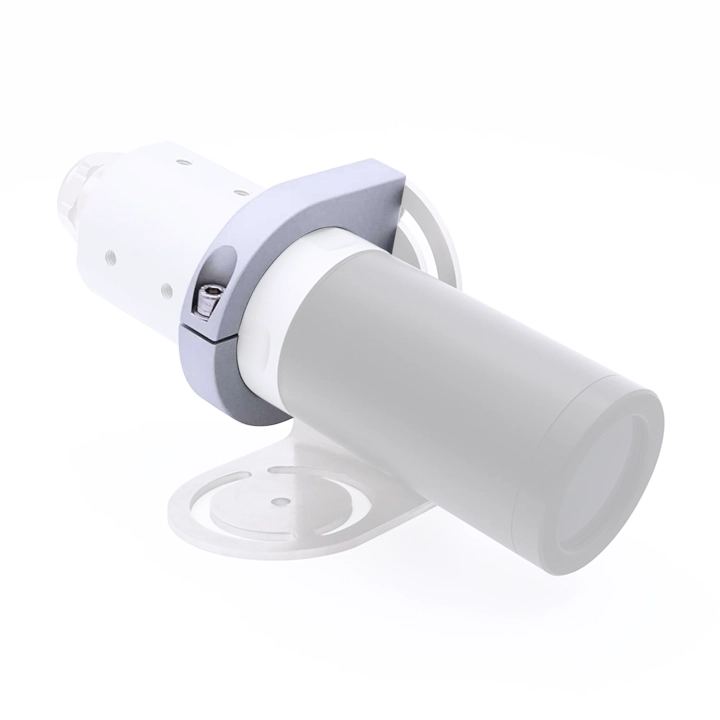

• IPE Clamp Mount
  クランプマウント

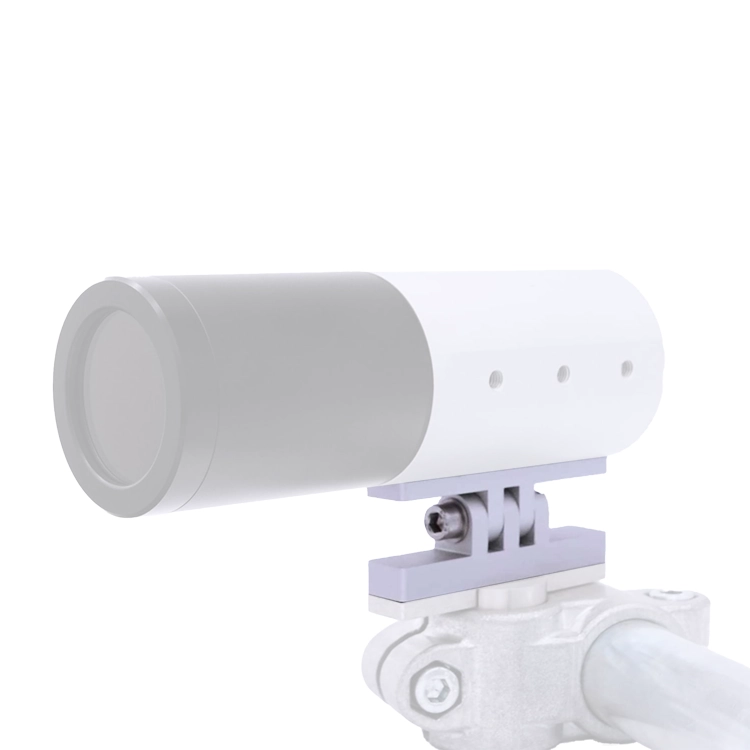

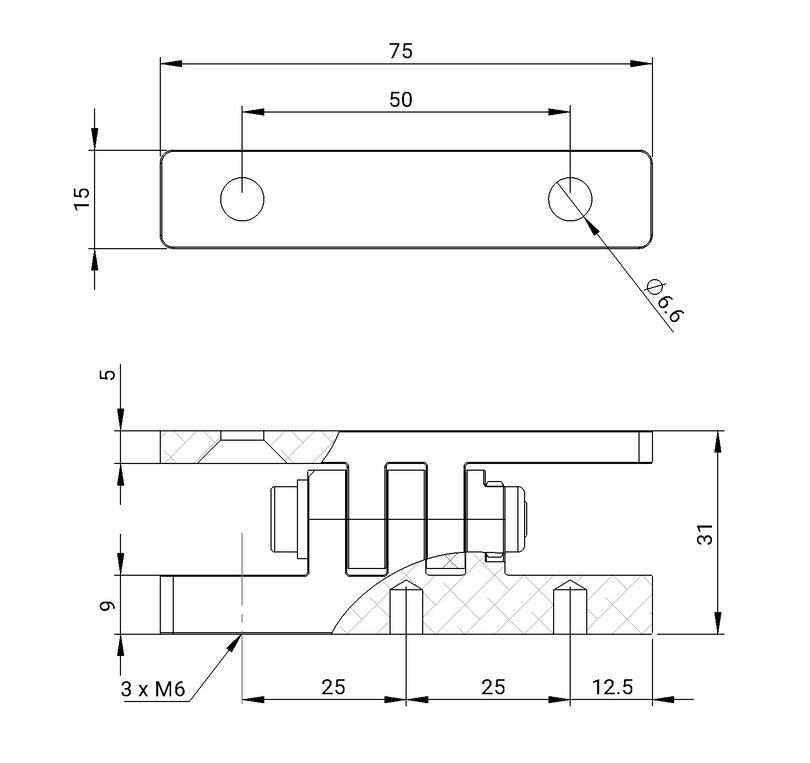

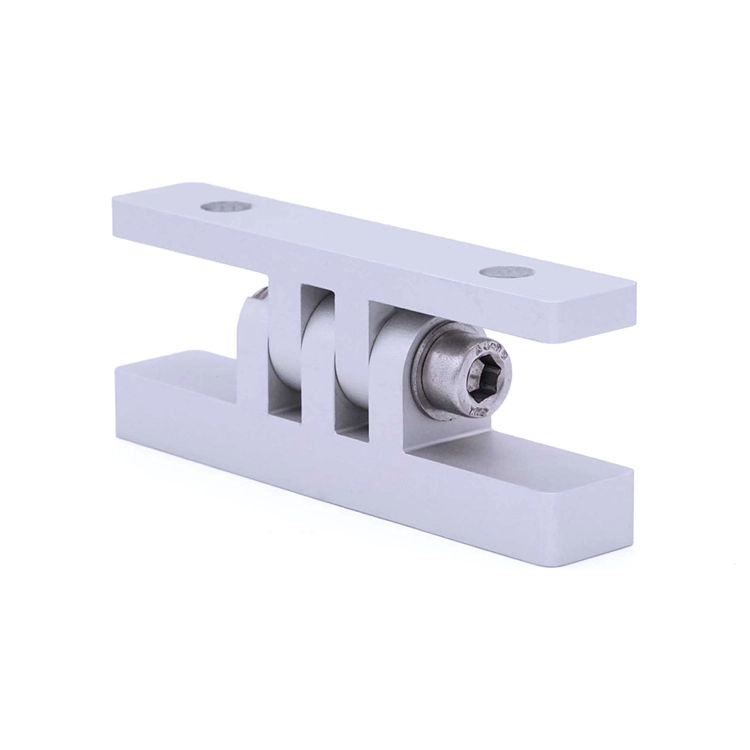

• IPE Hinge
  回転、傾きヒンジ



価格

商品コード	商品名	重量	２Ｄ図面	３Ｄ図面	価格
IPE Tripod Adaptor	IPEカメラ用三脚アダプター	26g	ダウンロード	ダウンロード	お問い合わせ
IPE L Bracket	L字ブラケット	219g	ダウンロード	ダウンロード	お問い合わせ
IPE Compact Sunshield	サンシェード	177g	ダウンロード	ダウンロード	お問い合わせ
IPE Tube and Clamp Adaptor	チューブクランプアダプター	73g	ダウンロード	ダウンロード	お問い合わせ
IPE Clamp Mount	クランプマウント	105g	ダウンロード	ダウンロード	お問い合わせ
IPE Hinge	回転、傾きヒンジ	140g	ダウンロード	ダウンロード	お問い合わせ

価格

商品コード	商品名	詳細	価格
IPE Cable insert	ケーブルインサート	分割グランドにケーブルを簡単に挿入するためのツール	お問い合わせ
IPE Friction Wrench	フリクションレンチ	レンズチューブを簡単に締めるためのツール	お問い合わせ
IPE Tube Adaptor Mounting Tool	チューブアダプタマウンティングツール	大型チューブ用のアダプタープレートを締め付けるためのペグ付きツール	お問い合わせ
