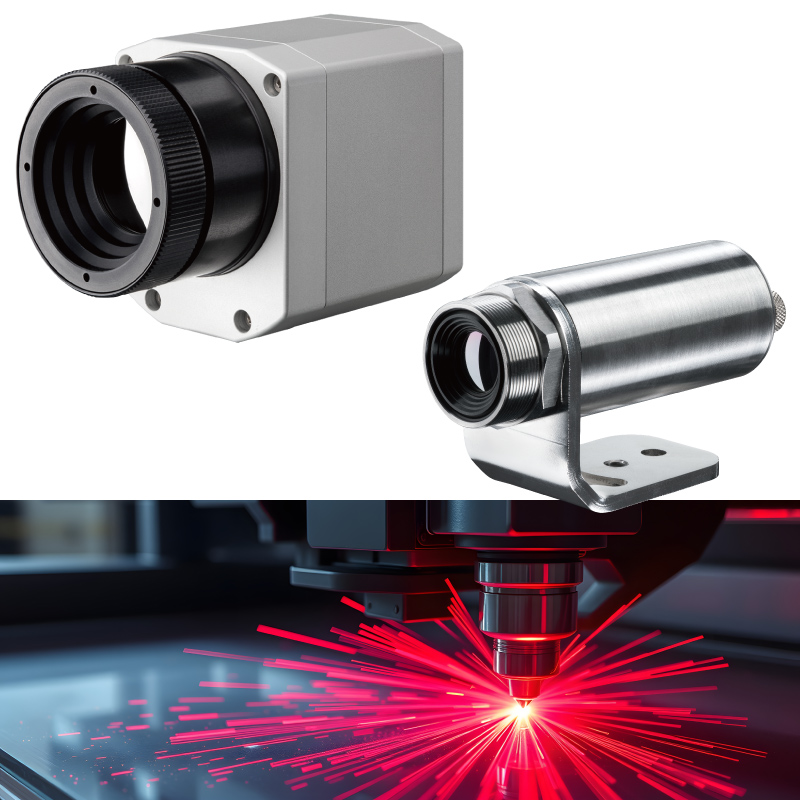

CO2レーザー加工観察用サーモグラフィ

シリーズ名
DDPXI/DBRPIシリーズ

専用フィルター入りでCO2レーザーによるセンサ焼けを起こさない

小型赤外線サーモグラフィカメラ
非接触で二次元の温度測定（-20℃～1500℃）
CO2レーザー加工中の観察、温度測定
USBケーブル１本でパソコンと接続
多機能撮影ソフト（日本語対応）、組み込み用DLL付属

Optris社のサーモグラフィDDPXI/DBRPIシリーズは、CO2レーザー加工の観察、温度測定を可能にするサーモグラフィです。11μm以下の波長をカットするフィルターを搭載し、CO2レーザーによるセンサ焼けがありません。

付属の日本語対応多機能ソフトウェア PIX-Connectを使うと、温度監視、自動検査、録画/静止画撮影が可能。

アラーム出力、トリガー入力にも対応し、DDPXI80/410はPCで設定後、スタンドアローンでアラーム出力やアナログ出力動作ができます。

アプリケーション（採用事例）金属/プラスチック/自動車/半導体/エレクトロニクス etc...

対応カメラシリーズ
カメラ一覧
オプション一覧
特徴
PI/Xiシリーズ

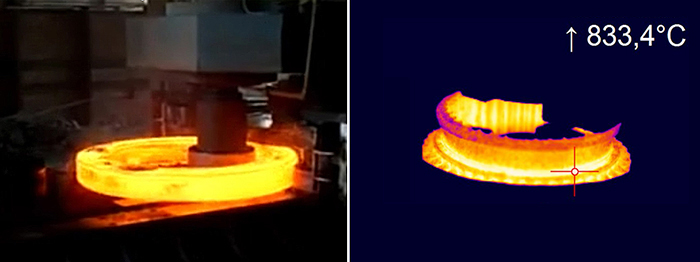

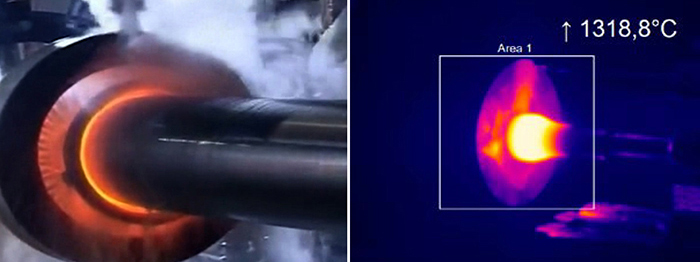

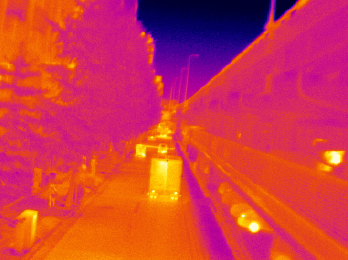

撮影サンプル

各サーモグラフィはレンズと一緒に校正されて出荷されます。見積等の際にはレンズの指定が必要です。
レンズは下記の各シリーズの製品ページを参考に選定してください。

Xiシリーズ（低価格モデル）
サーモカメラシリーズ名	解像度＠フレームレート（px@Hz）	センサー	測定波長域（μｍ）	測定温度レンジ（℃）	レンズ視野（°）	寸法（mm）重量（g）
Xi80	80×80 ＠50	非冷却FPA	８～ 14	-20 ～ 100 0 ～ 250 150 ～ 900	12×12 30×30 55×55 80×80	Φ36×90 201～210
Xi400	382×288 ＠80			-20 ～ 100 0 ～ 250 150 ～ 900 ―――――― 200 ～ 1500 ※オプション：追加	18×14 29×22 53×38 80×54	Φ36×100 216～220
Xi410	384×240 ＠25			-20 ～ 100 0 ～ 250 ―――――― 150 ～ 900 または 200～1500 ※オプション：変更	18×12 29×18 53×31 80×44	Φ36×100 216～220
PIシリーズ（標準モデル）
サーモカメラシリーズ名	解像度＠フレームレート（px@Hz）	センサー	測定波長域（μｍ）	測定温度レンジ（℃）	レンズ視野（°）	寸法（mm）重量（g）
PI400i	382×288 ＠80 , 27	非冷却FPA	８～ 14	-20 ～ 100 0 ～ 250 150 ～ 900 ――――――― 200 ～ 1500 ※ オプション 72°/80°/90°レンズ選択不可	18×14 29×22 53×38 80×56	46×56×68～77 237～251
PI450i 高い温度分解能	382×288 ＠80 , 27		８～ 14		18×14 29×22 53×38 80×56	46×56×68～77 237～251
PI640i 高解像度モデル	640×480 ＠32		7.5 ～ 13		15ｘ11 33×25 60×45 90×64	46×56×76～100 269～340

▲タブのトップへ戻る

カメラモデル一覧
商品コード（型番）	構成内容
DDPXI80LTF02T090	CO2レーザー用フィルター搭載 Xi80　水平80度レンズ付
DDPXI80LTF03T090	CO2レーザー用フィルター搭載 Xi80　水平55度レンズ付
DDPXI80LTF05T090	CO2レーザー用フィルター搭載 Xi80　水平30度レンズ付
DDPXI80LTF13T090	CO2レーザー用フィルター搭載 Xi80　水平12度レンズ付
DDPXI40LTF06T090	CO2レーザー用フィルター搭載 Xi400　水平80度レンズ付
DDPXI40LTF08T090	CO2レーザー用フィルター搭載 Xi400　水平53度レンズ付
DDPXI40LTF13T090	CO2レーザー用フィルター搭載 Xi400　水平29度レンズ付
DDPXI40LTF20T090	CO2レーザー用フィルター搭載 Xi400　水平18度レンズ付
DDPXI41LTF06T090	CO2レーザー用フィルター搭載 Xi410　水平80度レンズ付
DDPXI41LTF08T090	CO2レーザー用フィルター搭載 Xi410　水平53度レンズ付
DDPXI41LTF13T090	CO2レーザー用フィルター搭載 Xi410　水平29度レンズ付
DDPXI41LTF20T090	CO2レーザー用フィルター搭載 Xi410　水平18度レンズ付
DBRPI40ILTO18T090	CO2レーザー用フィルター搭載 PI400i　水平18度レンズ付
DBRPI40ILTO18T150	CO2レーザー用フィルター搭載 PI400i　水平18度レンズ付　1500度対応
DBRPI40ILTO29T090	CO2レーザー用フィルター搭載 PI400i　水平29度レンズ付
DBRPI40ILTO29T150	CO2レーザー用フィルター搭載 PI400i　水平29度レンズ付　1500度対応
DBRPI40ILTO53T090	CO2レーザー用フィルター搭載 PI400i　水平53度レンズ付
DBRPI40ILTO53T150	CO2レーザー用フィルター搭載 PI400i　水平53度レンズ付　1500度対応
DBRPI40ILTO80T090	CO2レーザー用フィルター搭載 PI400i　水平80度レンズ付
DBRPI40ILTO80T150	CO2レーザー用フィルター搭載 PI400i　水平80度レンズ付　1500度対応
DBRPI45ILO18T090	CO2レーザー用フィルター搭載 PI450i　水平18度レンズ付
DBRPI45ILO18T150	CO2レーザー用フィルター搭載 PI450i　水平13度レンズ付　1500度対応
DBRPI45ILO29T090	CO2レーザー用フィルター搭載 PI450i　水平29度レンズ付
DBRPI45ILO29T150	CO2レーザー用フィルター搭載 PI450i　水平29度レンズ付　1500度対応
DBRPI45ILO53T090	CO2レーザー用フィルター搭載 PI450i　水平53度レンズ付
DBRPI45ILO53T150	CO2レーザー用フィルター搭載 PI450i　水平53度レンズ付　1500度対応
DBRPI45ILO80T090	CO2レーザー用フィルター搭載 PI450i　水平80度レンズ付
DBRPI45ILO80T150	CO2レーザー用フィルター搭載 PI450i　水平80度レンズ付　1500度対応
DBRPI64ILTO15T090	CO2レーザー用フィルター搭載 PI640　水平15度レンズ付
DBRPI64ILTO15T150	CO2レーザー用フィルター搭載 PI640　水平15度レンズ付　1500度対応
DBRPI64ILTO33T090	CO2レーザー用フィルター搭載 PI640　水平33度レンズ付
DBRPI64ILTO33T150	CO2レーザー用フィルター搭載 PI640　水平33度レンズ付　1500度対応
DBRPI64ILTO60T090	CO2レーザー用フィルター搭載 PI640　水平60度レンズ付
DBRPI64ILTO60T150	CO2レーザー用フィルター搭載 PI640　水平60度レンズ付　1500度対応
DBRPI64ILTO90T090	CO2レーザー用フィルター搭載 PI640　水平90度レンズ付
DBRPI64ILTO90T150	CO2レーザー用フィルター搭載 PI640　水平90度レンズ付　1500度対応

※商品に含まれるもの

●カメラ本体　●レンズ１本　●レンズキャップ　●USB2.0ケーブル１m　●PIFケーブル１m　●ソフトウェア　●マニュアル

▲タブのトップへ戻る

	10ｍ	ACXIETCB10
Xi80/Xi410シリーズ　オプション一覧
		商品コード（型番）	構成内容
校正証明書		ACXICERT	校正証明書（Xiシリーズ、900℃まで対応）
校正費用		ACXICAL	カメラ校正費（Xiシリーズ、900℃まで対応）
USBケーブル		ACXIUSBCB1	Xi80/Xi410/Xi1M用USBケーブル１m（製品付属）
		ACXIUSBCB3	Xi80/Xi410/Xi1M用USBケーブル３m
		ACXIUSBCB5	Xi80/Xi410/Xi1M用USBケーブル５m
		ACXIUSBCB5H2	Xi80/Xi410/Xi1M用耐熱USBケーブル５m
IOケーブル		ACXIIOCB1	IOケーブル　１m（製品付属）

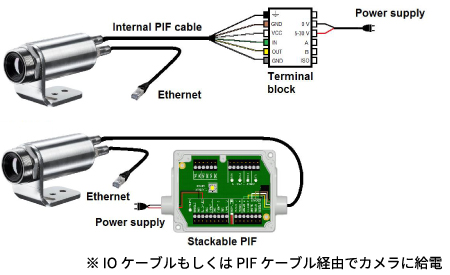

		商品コード（型番）	接続図
Xi用イーサネットケーブル	５m	ACXIETCB5
	20m	ACXIETCB20
Xi用耐熱180℃ イーサネットケーブル	５m	ACXIETCB5H
Xi用耐熱180℃ イーサネットケーブル	10m	ACXIETCB10H
Xi用耐熱250℃ イーサネットケーブル	５m	ACXIETCB5H2
Xi用耐熱250℃ イーサネットケーブル	10m	ACXIETCB10H2

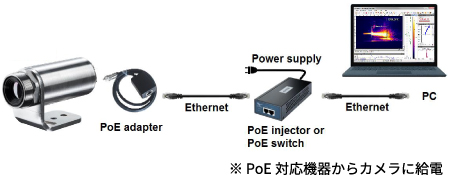

Xi用 POEアダプタ付きイーサネットケーブル	１m	ACXIETPOECB1
	５m	ACXIETPOECB5
	10m	ACXIETPOECB10
Xi用耐熱180℃ POEアダプタ付きイーサネットケーブル	５m	ACXIETPOECB5H
Xi用耐熱180℃ POEアダプタ付きイーサネットケーブル	10m	ACXIETPOECB10H
Xi用耐熱250℃ POEアダプタ付きイーサネットケーブル	５m	ACXIETPOECB5H2
Xi用耐熱250℃ POEアダプタ付きイーサネットケーブル	10m	ACXIETPOECB10H2

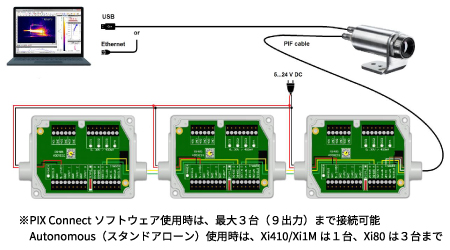

Xi用 PIFケーブル	５m	ACXIPIFCB5
	10ｍ	ACXIPIFCB10
	20m	ACXIPIFCB20
耐熱180℃ Xi用 PIFケーブル	５m	ACXIPIFCB5H
	10ｍ	ACXIPIFCB10H
	20m	ACXIPIFCB20H
耐熱250℃ Xi用 PIFケーブル	５m	ACXIPIFCB5H2
	10ｍ	ACXIPIFCB10H2
	20m	ACXIPIFCB20H2
Xi用 PIF ケーブルなし		ACXIPIFX

PI/Xi400シリーズ　オプション一覧
商品コード（型番）	構成内容
ACPICERT	校正証明書（900℃まで対応）
ACPIHTCERT	校正証明書（1500℃対応モデル用）
ACPICAL	カメラ校正費（900℃まで対応）
ACPICALT1500	カメラ校正費（1500℃オプション用）
ACPIUSB5PCB1	PIシリーズ、Xi400、Xi640用USBケーブル１m（製品付属）
ACPIPIF	PIシリーズ、Xi400、Xi640用PIFケーブル１m（製品付属）
ACPIUSBSGB	USB Server（LAN変換器）
ACPIMB	マウントベース（ジグ）
ACPIPH	ステンレス製ハウジング
ACPICJAS/ACPICJAEU	冷却ジャケット

※校正証明書やカメラ校正費はカメラとレンズ１対のための製品です。追加レンズがある場合は追加レンズ用にも必要になります。
　1500 ℃対応の再校正の際は900 ℃までの校正費と1500 ℃オプション用校正費の２つが必要になります。

	３m	５m	10m	20m
USBケーブル型番表（ケーブル長と耐熱により選定）
標準ケーブル	ACPIUSB5PCB3	ACPIUSB5PCB5	ACPIUSB5PCB10	ACPIUSB5PCB20
耐熱ケーブル（250℃）	－	ACPIUSB5PCB5H2	ACPIUSB5PCB10H2	－
屋外用ケーブル	－	－	ACPIUSB5PCB10FO	ACPIUSB5PCB20FO

	５m	10m	20m
産業用PIF型番表（ケーブル長と耐熱により選定）
標準ケーブル	ACPIPIFMACB5	ACPIPIFMACB10	ACPIPIFMACB20
耐熱ケーブル（180℃）	ACPIPIFMACB5H	ACPIPIFMACB10H	ACPIPIFMACB20H
耐熱ケーブル（250℃）	ACPIPIFMACB5H2	ACPIPIFMACB10H2	ACPIPIFMACB20H2

Xi用冷却ジャケット・エアパージユニット

温度の高い環境で使われる場合のXiシリーズ用の冷却ジャケットです。
PIシリーズ用と異なり、内部に組み込めるのはサーモカメラのみですが、小型な作りになっています。本ジャケット用のエアパージユニットと一緒に利用することが推奨されています。
冷却ジャケット接続用の加工を施した耐熱USBケーブル、耐熱LANケーブル（Xi80/Xi410）を利用する必要があります。
エアパージユニットは冷却ジャケットなしでも利用できますが、これらオプション品の取り付けには取り付け用のオプション製品があり、組み合わせによって必要なオプションが変わります。

組合せ／オプション品型番	エアパージ	水冷ジャケット	エアパージ水冷ジャケット
ACXIAPL	〇		〇
ACXIAPLAB	〇
ACXIMW		〇	〇
ACXI80MWAK1		〇
ACXI80MWAK2			〇
CG4オプション耐熱USB/LANケーブル		〇	〇

▲タブのトップへ戻る

非接触で二次元の温度測定

● -20℃～1500℃（4レンジから選択）を可視化

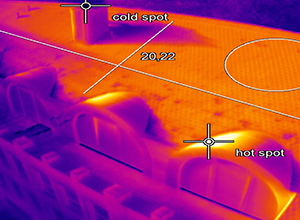

● 豊富な測定機能。最高温度、最低温度、平均温度、ホットスポット/コールドスポット自動検出、ヒストグラム、ラインプロファイル、３Ｄチャート、ダイヤグラム

録画、表示、解析

● 時系列で温度変化を確認
● 保存画像（静止画、動画）を読み出して任意のピクセルの温度情報を取得可能

自動計測・自動監視

● アラーム出力
● オリジナルプログラムとの組み合わせで温度監視の自動化

高速現象にも対応

● 最速120Hzの高速取り込み

高精度

● 専用レンズとカメラを一対で較正済み、較正ファイル付属

小型

● Φ36×90mm～　201g～

頑丈

● IP67、耐振動、耐衝撃ケース

簡単接続

● USBケーブル１本でパソコンと接続。最大20m

低価格

● レンズ・ソフト込み驚きの低価格

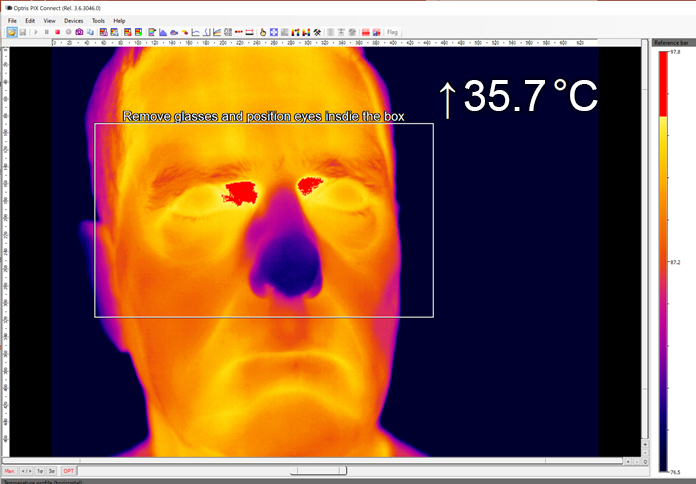

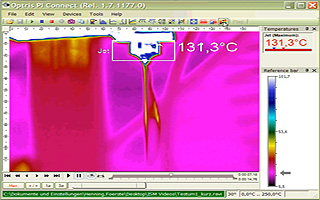

多機能撮影ソフト（詳細はこちら⇒）

● 静止画の保存。疑似カラー画像＋温度データまたはCSV形式のテキストデータ
● 動画の保存。フレームレート、撮影時間の設定可
● 保存画像（静止画、動画）を読み出して任意のピクセルの温度情報を取得可能
● 複数の測定範囲を任意で設定可能
● 豊富な表示機能。最高温度、最低温度、平均温度、ホットスポット/コールドスポット自動検出、ヒストグラム、ラインプロファイル、３Dチャート、ダイヤグラム
● 疑似カラー設定。プリセット11種類＋手動設定
● オリジナルレイアウトの作成と保存　
● ラインスキャナーモード
● 左右上下反転表示
● 画像間演算
● アラーム表示
● 撮影条件のフィードバックと較正。放射率、透過率、環境温度

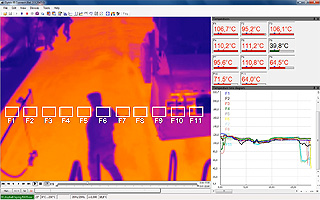

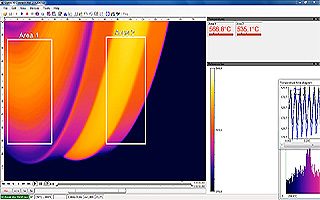

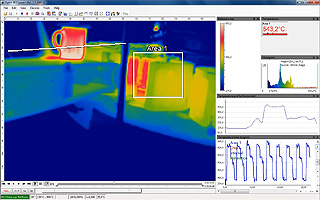

① 赤外線画像
② 温度情報ラインプロファイル：任意の位置と長さで最大2箇所の設置可能
③ 温度リファレンス：カラーパレットで疑似カラーの温度情報を表示
④ 測定範囲の温度情報：測定範囲の形状と表示情報（最大、最小、平均）が選べます
⑤ 制御情報：カメラ内部温度、イメージャー温度、ホットスポット、コールドスポットなどを表示します
⑥ アラーム情報：設定した閾値を上回ると赤色で、下回ると青色で温度を表示します
⑦ ヒストグラム：横軸が温度、縦軸が頻度の度数分布図です
⑧ 表示温度情報切替：手動、最小最大、標準偏差（1σ、3σ）
⑨ 画像間演算用スイッチ
⑩ カラーパレット切替スイッチ

ソフト開発

● 組み込み用DLL付属（VC++.net、VB.net）
● COMポート経由でシリアル通信可能

外部機器との連係（専用ケーブル付属）

● 温度較正情報入力・・・放射率、周辺温度、参照温度、Flag制御
● 温度情報出力・・・メインエリア温度、内部温度、警報
● 同期撮影・・・トリガー同期録画、トリガー同期静止画、トリガー同期ラインスキャン

▲タブのトップへ戻る

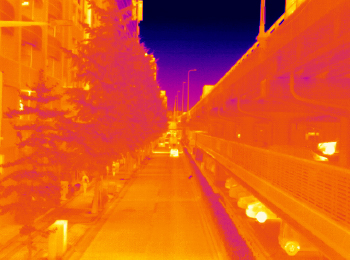

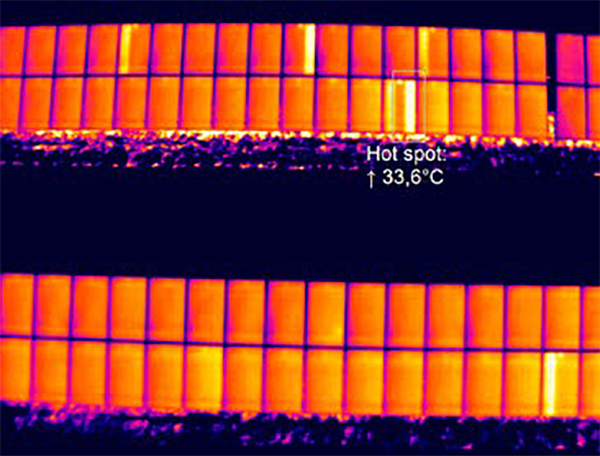

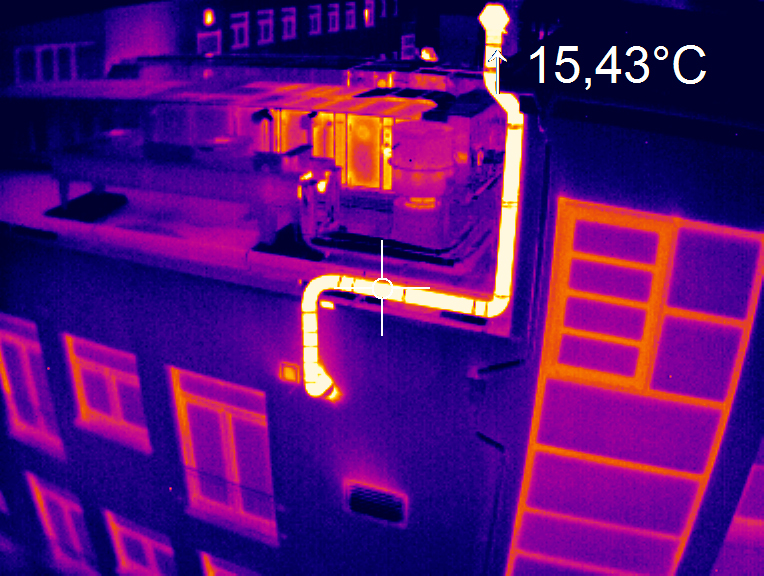

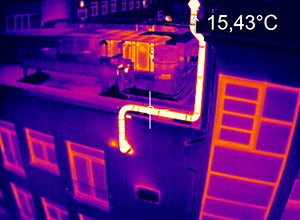

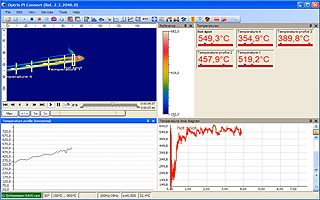

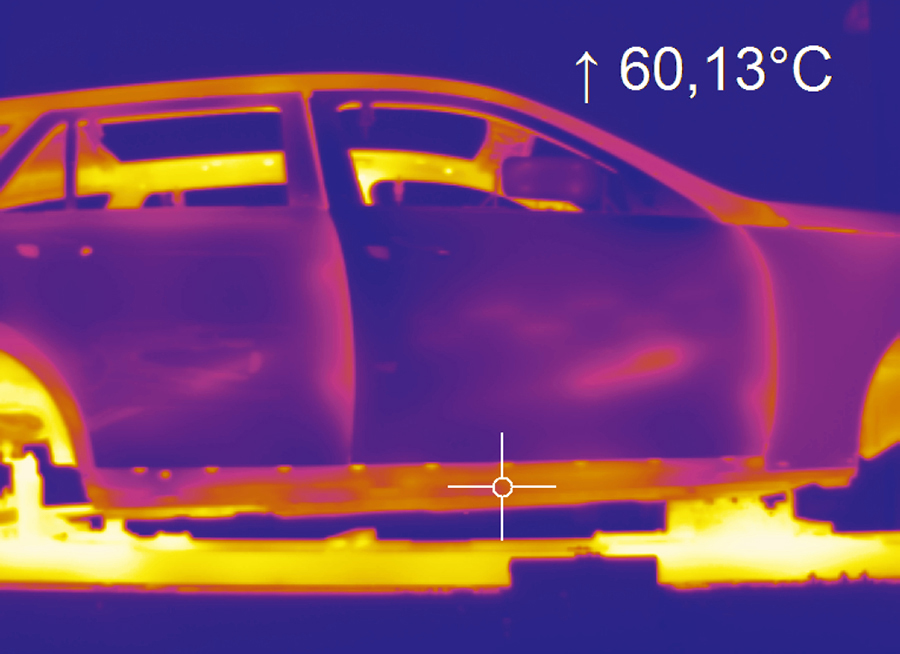

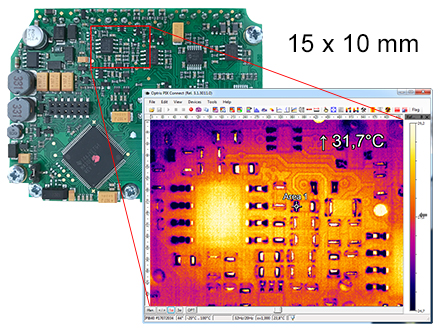

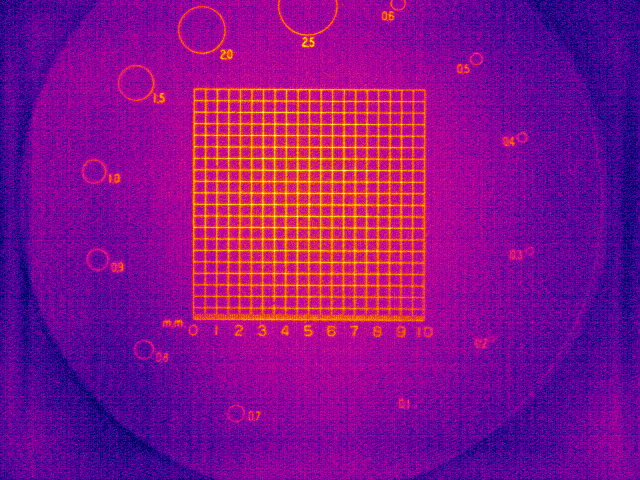

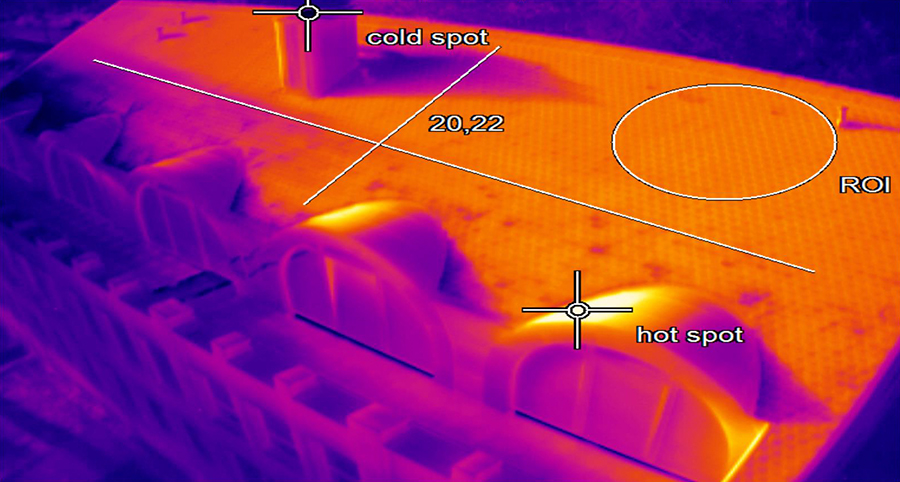

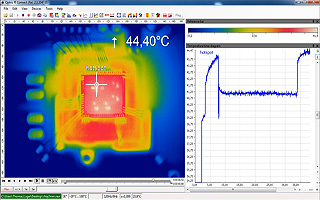

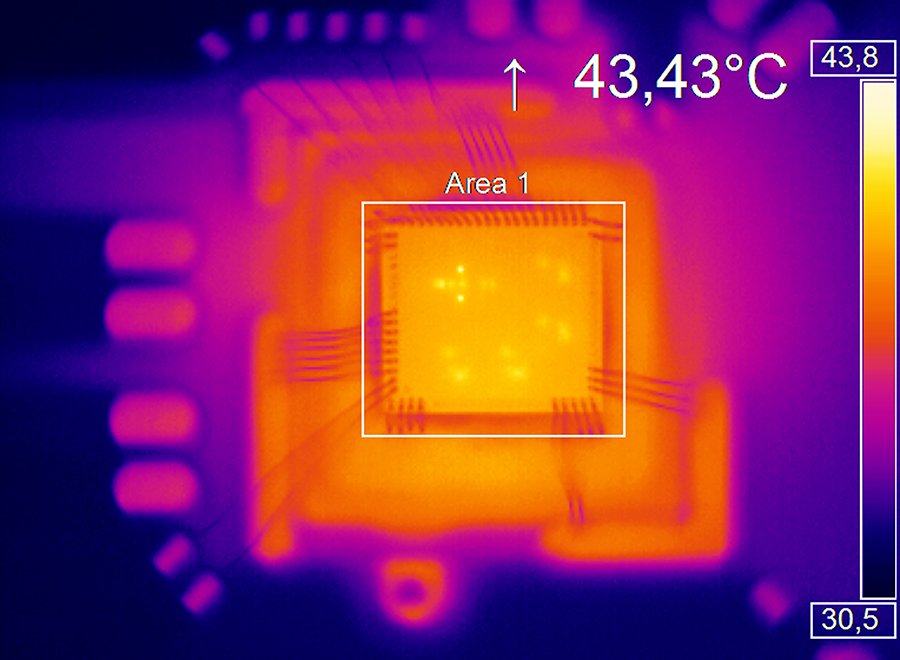

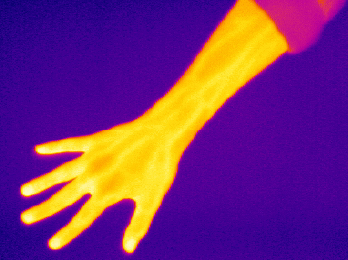

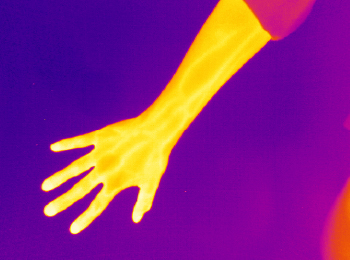

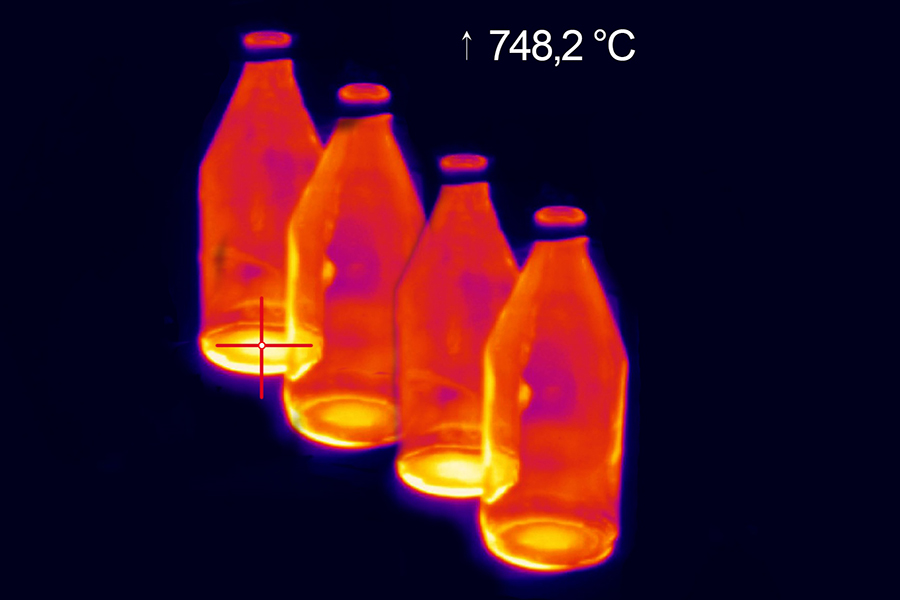

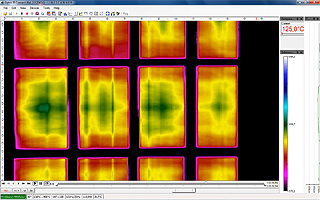

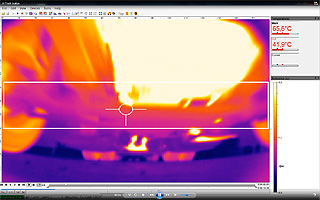

※下の画像をクリックすると拡大された画像が表示されます。
