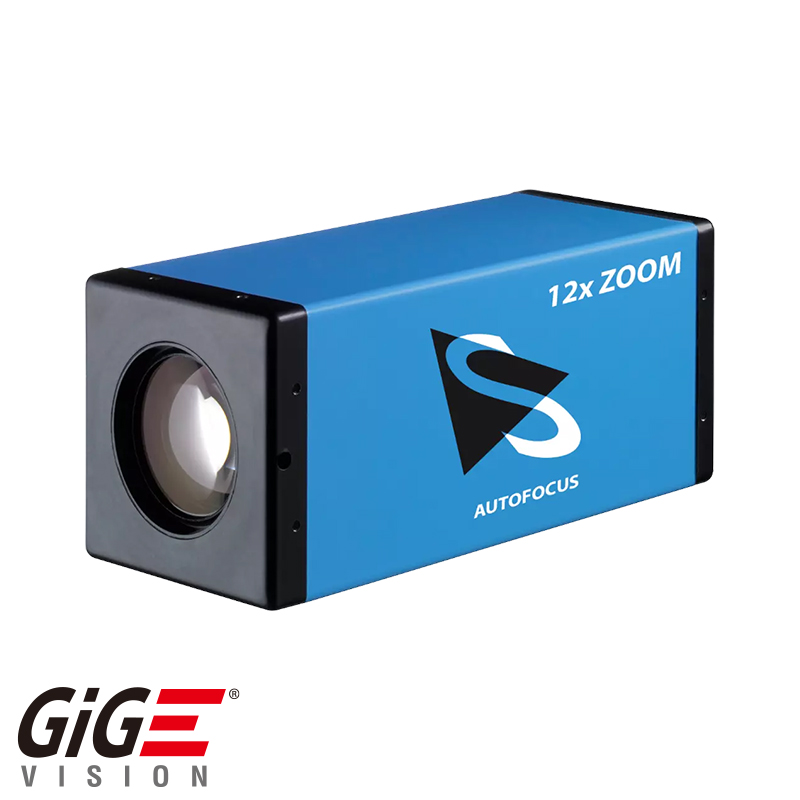

電動ズームレンズ内蔵カメラ
製品名
DFK39GR0522-Z12/DMK39GR0522-Z12
製品名
DFK39GR0522-Z12/DMK39GR0522-Z12
1/2.5" OnSemiconductor CMOS AR0522 搭載
2592×1944 @22fps 500万画素 カラー or モノクロ
- 電動ズームレンズ内蔵カメラ 500万画素
- 電動ズームレンズやバリフォーカルレンズが不要
- 1/2.5" OnSemiconductor CMOS AR0522 搭載
- 2592×1944 @22フレーム/秒 カラー or モノクロ
- レンズコントロール（ズーム・フォーカス・アイリス）
- ズームレンズ f=5.1mmから57.3mm
- GigEVision準拠
- AdLink PCIe-GIE74P-PoEもセットで販売可能
- 多機能ビューワ、ICCapture ソフトウェア付属
- 使い易いICImagingControl開発キット付属
- ローリングシャッター方式
- WDMベースドライバ、DirectX/DirectShow
- 三脚アダプタ標準付属
- Linuxに対応
- HALCON、LabVIEWでも動作
- 標準在庫モデルは短納期
- テスト評価貸出し可能
TheImagingSource社の産業用GigEカメラDFK39GR0522-Z12 / DMK39GR0522-Z12は、電動ズームレンズを内蔵し、ズーム、アイリス、フォーカスをPCから制御することが可能です。被写体の段取り替えに伴う視野やフォーカスの調整は、ソフトウェアだけで可能です。カメラやレンズなどのハードウェアを都度セッティングし直す必要がなくなります。
独自開発のWDMベースドライバが安定したストリーミングを提供し、ビューワソフトウェアICCaptureとドキュメント&サンプルが充実したソフトウェア開発キット ICImagingControlが付属されます。これらソフトウェアからカメラの制御が行えます。
※電動ズームレンズが内蔵されています。
| 商品コード（型番） | DFK39GR0522-Z12（カラー） / DMK39GR0522-Z12（モノクロ） | ||
|---|---|---|---|
| 内蔵ズームレンズ | |||
| 焦点距離（Wide） | 5.7mm | ||
| F値（Wide） | 1.6 | ||
| 最至近撮影距離/MOD（Wide） | 1cm | ||
| 焦点距離（Tele） | 57.3 mm | ||
| F値（Tele） | 2.8 | ||
| 最至近撮影距離/MOD（Tele） | 50cm | ||
| フォーカス | オート/マニュアル | ||
| アイリス | オート/マニュアル | ||
| カメラ | |||
| 解像度 | 2592×1944 @22fps 500万画素 | ||
| 階調 | 12bit | ||
| センサ | OnSemiconductor CMOS AR0522 | ||
| フォーマット | 1/2.5インチ | ||
| ピクセルサイズ | 2.2μm × 2.2μm | ||
| シャッター方式 | ローリングシャッター | ||
| シャッター（露光時間） | マニュアル or オート（100µs ～ 30s） | ||
| ゲイン | マニュアル or オート（0 ～ 11.81dB） | ||
| 三脚アダプタ | 標準付属 | ||
| 外部入力 / 出力 | I/Oインターフェース for トリガー入力 | ||
| サイズ / 重量 | ケースモデル：H50mm × W50mm × L105mm / 350g | ||
| インターフェース | GigEインターフェース | ||
| 電源 | 外部電源供給 9～27VDC または PoE 48～56VDC | ||
| 消費電力 | 約400ｍA @ 12VDC | ||
| 使用・保存環境温度 | -5℃ ～ ＋45℃ ・ -20℃ ～ ＋60℃ | ||
| 使用・保存環境湿度 | 20% ～ 80% ・ 20% ～ 95% | ||
| ドライバ | WDMベースドライバ | ||
| ビューワソフトウェア | ICCaptureソフトウェア、ICMeasureソフトウェア（標準添付） | ||
| SDK | ICImagingControl ソフトウェア開発キット（標準添付） | ||
| API | ICImagingControl / DirectX・DirectShow対応 / その他下記リスト参照 | ||
| Extension | For TWAIN、ActivVision Tool、HALCON、LabVIEW、Vision Pro | ||
| 対応OS | Windows7（32/64bit）、Windows8（32/64bit）、Windows10、Windows11、Linux | ||
| コンプライアンス | FCCクラスB、CE対応（ケースモデル）、RoHS | ||
対応ソフトウェア開発環境 & アプリケーションソフトウェア
| MVTec | Halcon | 開発環境/画像取り込み&処理 |
|---|---|---|
| ActivVision Tools | 開発環境/画像取り込み&処理 | |
| ナショナルインスツルメンツ | LabVIEW | 開発環境/画像取り込み&処理 |
| Norpix | StreamPix | 画像記録ソフトウェア |
| Cognex | Vision Pro | 開発環境/画像取り込み&処理 |
| TWAIN | TWAIN | 画像取り込み |
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | DFK39GR0522-Z12 | 500万画素 電動ズームレンズ内蔵汎用モデル カラー | お問い合わせ |
| DMK39GR0522-Z12 | 500万画素 電動ズームレンズ内蔵汎用モデル モノクロ | お問い合わせ | |
| オプション | GigE23/PWR/Trig | GigEカメラ用電源アダプタケーブル（約20cm） BNCトリガ入力コネクタ付 |
お問い合わせ |
| PSU/12V/JP | 電源アダプタ12VDC / GigE23/PWR/Trig用 | お問い合わせ | |
| AdLink PCIe-GIE74P-PoE | AdLink 4port LANカードPoE対応 PCIe x4 | お問い合わせ |
付属品
- 電動ズームカメラ
- 三脚アダプタ（ケースモデルのみ）
- ドライバ
- キャプチャソフト
- ソフトウェア開発キット
- ドキュメント
※注意事項
- カメラには電動ズームレンズが内蔵されています。
- ビューワソフトウェア、ソフトウェア開発キットはカメラに付属しております。
- ワイドにした時は画像の周囲にケラレが発生します。
- レンズ内部に塵が付着している場合、アイリスを絞って撮影すると像に映ることがあります。
▲タブのトップへ戻る
| リファレンス マニュアル |
DFK39GR0522-Z12（英語版） 500万画素 電動ズームレンズ内蔵GigEカメラ・カラー |
 [PDF形式：6.8MB] |
|---|---|---|
| DMK39GR0522-Z12（英語版） 500万画素 電動ズームレンズ内蔵GigEカメラ・モノクロ |
[PDF形式：6.1MB] |
|
| 製品カタログ | DFKZシリーズ簡易マニュアル | [PDF形式：1.5MB] |
| オプションFA-Z3/43x0.75・ACNo2～5・43to55について | [PDF形式：234KB] |
|
| 全モデル 共通関連資料 |
分光感度グラフ（英語版） | [PDF形式：1.4MB] |
| トリガー＆I/O資料（英語版） ※22 / 27 / 37 / 42 / 72シリーズ用 |
[PDF形式：1MB] |
|
| トリガー＆I/O資料（英語版） ※23 / 33 / 33e / DFKZシリーズ用 |
[PDF形式：1.2MB] |
|
| 寸法図面（英語版） ※27 / 33 / 33e / 37 / 38シリーズ用 |
[PDF形式：0.9MB] |
|
| 寸法図面（英語版） ※21 / 22 / 23 / 24 / 42 / 72シリーズ、 オートフォーカス、電動ズームレンズ内蔵カメラ用 |
[PDF形式：1.8MB] |
|
| 寸法図面（英語版） ※ボードモデル用 |
[PDF形式：436KB] |
|
| ホワイトバランス（英語版） | [PDF形式：214KB] |
|
| 外部トリガープロパティ設定 | [PDF形式：508KB] |
|
| LANケーブルについて | [PDF形式：522KB] |
