防水防塵IP67
シリーズ名
xx-IRシリーズ
シリーズ名
xx-IRシリーズ
IPとは？
IPとは“International Protection”の略で、IEC（国際電気標準会議）の規定で防塵・防水などの保護について等級を分類した国際標準規格があり、世界各国で使用されています。
IP規格は、数字の１桁目が防塵性能を示し、２桁目が防水性能を示します。
数字が大きいほど、照明デバイスはより厳密に防塵防水の性能を示しています。
ドイツではIP67規格はDIN EN60529で規定されています。
IP67
IP67の１桁目の“６”は、デバイス（LED照明）が防塵であり、外部接触に対して保護されていることを示します。
２桁目の“７”は、デバイスの耐水性を示し、１mの深度で最大30分間デバイスを水没させることができます。
IP保護のクラス
IP保護のクラスは、２桁のコード番号で構成されています。この２桁のコード番号の組み合わせにより、IP保護のクラスが決まります。
| １桁目 | ２桁目 | ||
|---|---|---|---|
| 0 | 保護なし | 0 | 保護なし |
| 1 | 50mmより大きい物に対する保護 | 1 | 鉛直に落下する水滴レベルの保護 |
| 2 | 12.5mmより大きい物に対する保護 | 2 | 15°以内の傾きで鉛直に落下する水滴レベルの保護 |
| 3 | 2.5mmより大きい物に対する保護 | 3 | 60°以内の傾きで噴霧水及び水滴に対する保護 |
| 4 | 1.0mmより大きい物に対する保護 | 4 | 設置全角度に対応で水滴保護 |
| 5 | 防塵、若干の粉塵侵入はあり | 5 | 設置全角度で水の噴流に対応保護 |
| 6 | 防塵、粉塵の内部侵入なし | 6 | 設置全角度で水の噴流・波浪に対応保護 |
| 7 | 規定の圧力と時間で水中からの水の侵入を保護 | ||
| 8 | 原則完全防水・密閉 | ||
| 9K | 完全防水・密閉・高圧水対応 | ||
防水防塵IP67 関連製品

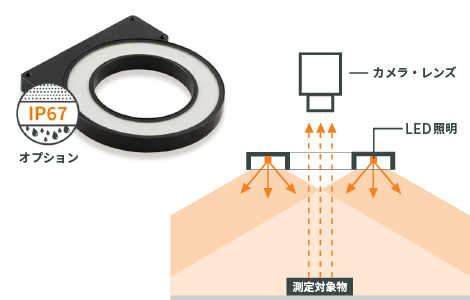

LEDリング照明
- ●直接光、拡散光・拡散版選択
- ●物体の影を最小限に抑えた設計
- ●様々な検査に応用が可能
- ●丸い物体や平らでマットな表面検査

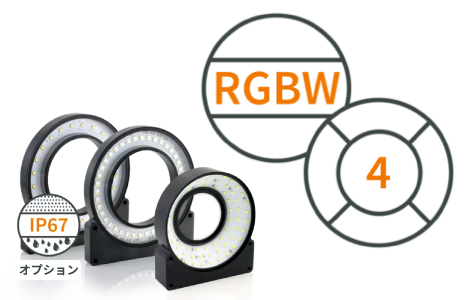

特殊なLEDリング照明
- ●４セグメントのリング照明
- ●４セグメントの個別コントロールが可能
- ●赤・緑・青・白を個別チャンネル制御
- ●角度付きリングライト

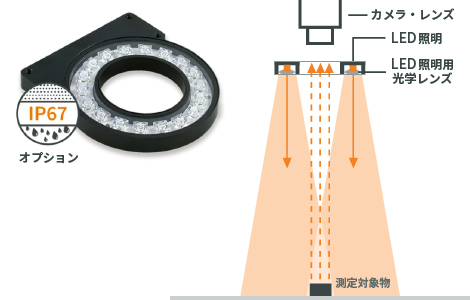

高輝度ハイパワーLEDリング照明
- ●直接放射、収束入射光
- ●カメラ用の開口部付き
- ●丸い測定対象物、長い作動距離
- ●光を多く使う試験作業に最適

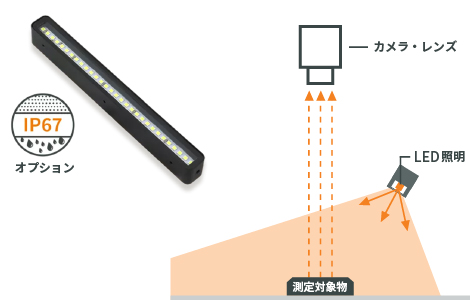

LEDバー型照明
- ●直接光、照射角度は約100°
- ●照明特性と調整する多彩なアクセサリ
- ●様々な検査タスク、複数の照明組み合わせにも最適

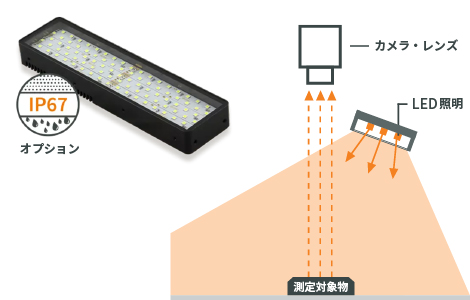

ワイド・LEDバー型照明
- ●直接光、照射角度は約100°
- ●照明特性を整する多彩なアクセサリ
- ●大きな対象物への広範囲照明、多様な検査タスク及び照明角度に最適

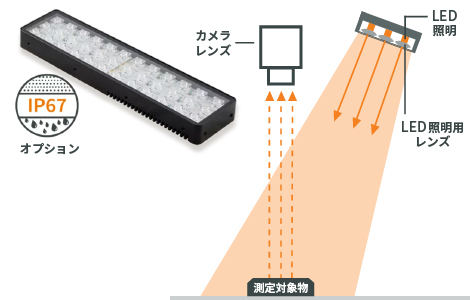

ワイド・ハイパワー・LEDバー型照明
- ●直接光、照射角度は約20°
- ●非常に高い光効率
- ●光を多く使用する用途や著距離、大きな対象物に最適

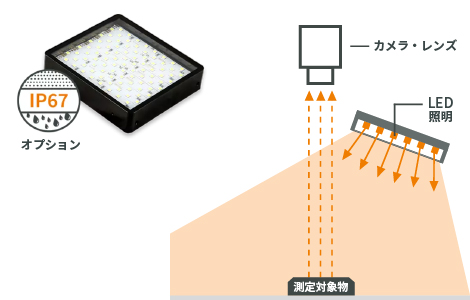

エリア・LEDバー型照明
- ●直接光、照射角度は約100°
- ●照明特性を調整する多彩なアクセサリ
- ●大きな対象物の広範囲照明、多彩な検査及び照明角度に最適
