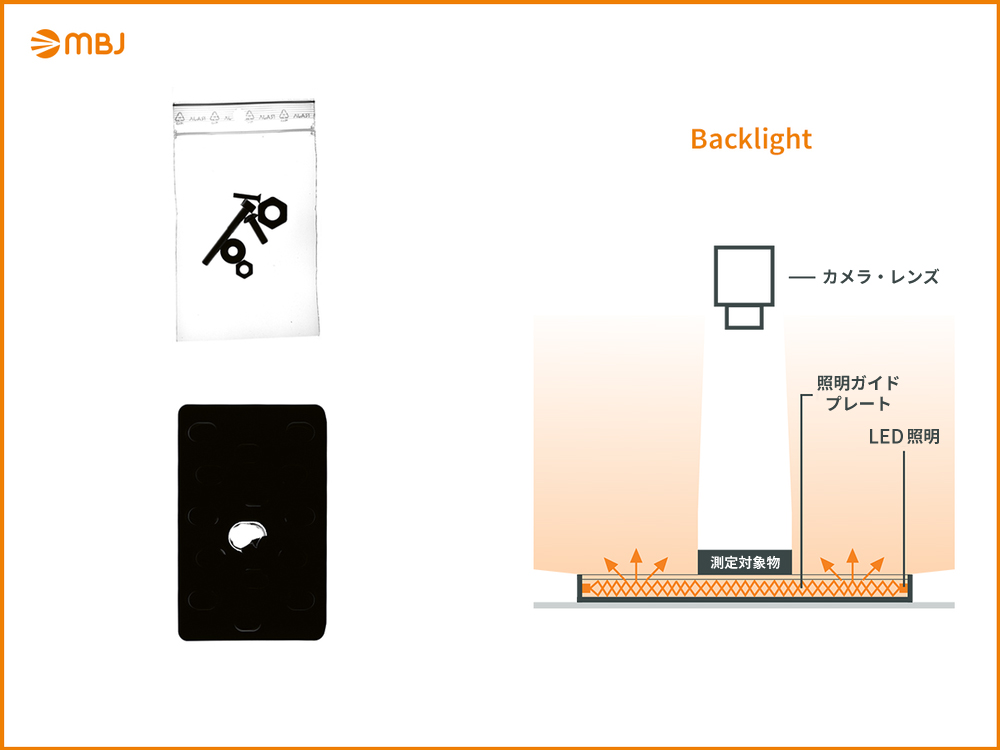

バックライト照明

バックライトの場合、照明は測定対象物の下側又は後ろに配置されます。測定対象物自体が暗く見えて影や輪郭画像がカメラから撮影できます。部分的に透明な測定対象物の場合、内包物や充填レベルの検査が可能です。
カメラの画質を最適化するために照明の光を拡散させて均一に放射することが重要です。バックライト照明による透過光観察は次の用途に最適です。

• ・輪郭の検査と測定、オブジェクトの有無と位置制御
• ・内包物の検査、充填レベルのコントロール

MBJ Imaging社のバックライト照明には側面発光LEDを採用し光放射の最大拡散と均一性が提供されています。

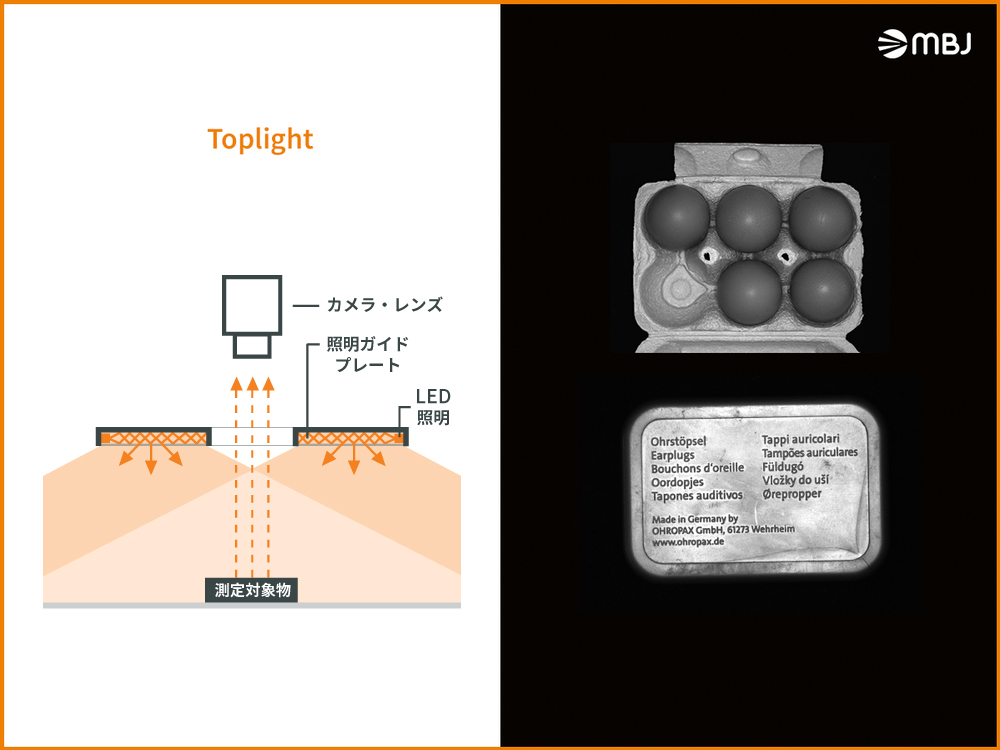

トップライト照明

カメラ・レンズ用の開口部を備えた拡散トップライト照明は、明視野で反射面がない測定対象物の検査に最適です。最適な結果を得るために、偏光板や拡散板などを用いた光制御を行うことも可能です。

• ・多種多様な測定・検査
• ・面前制御、低反射からマットな表面まで

MBJ Imaging社のトップライト照明は、照射面全体に高度に拡散し、均一な放射光を提供します。

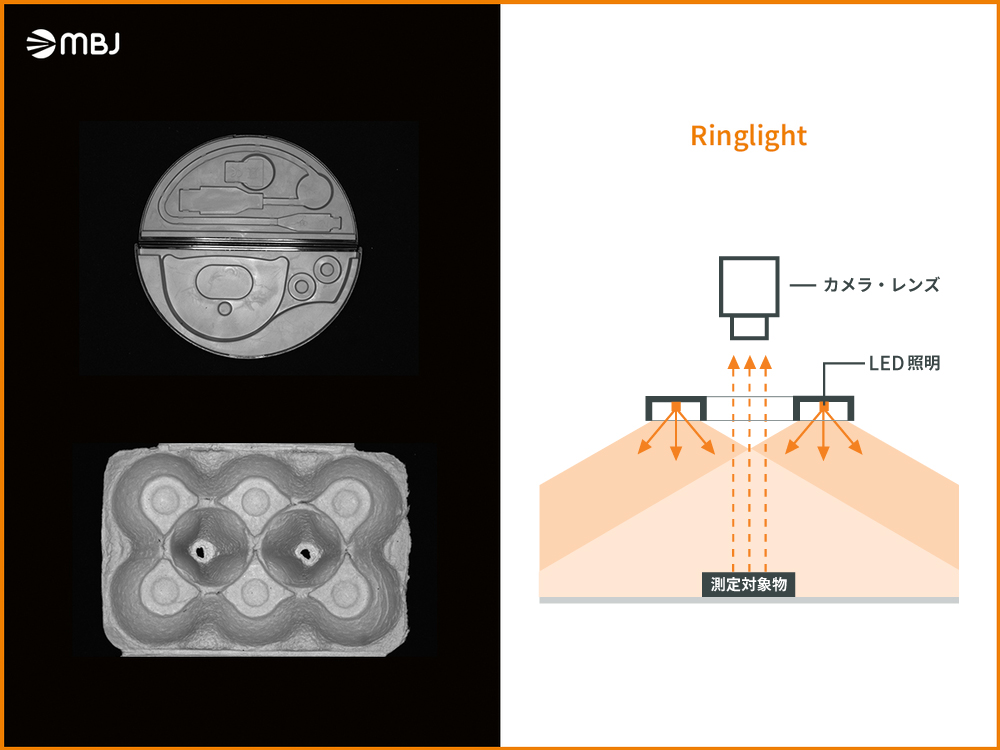

リング照明

リング照明は最も汎用的なトップライト照明です。非常に多用途で使いやすく、レンズ開口部の周囲から照明が照射され、物の影を最小限に抑えます。
この照明のポイントは表面の均一性と明るさにあります。表面欠陥や三次元構造を強調表示させるには適していません。また、長い距離や光吸収性の高い測定対象物の検査には高出力リングライト照明を使用してください。

• ・直接光、かなりマットな表面のエリア照明
• ・印刷や位置制御、丸い物体など２次元検査に最適

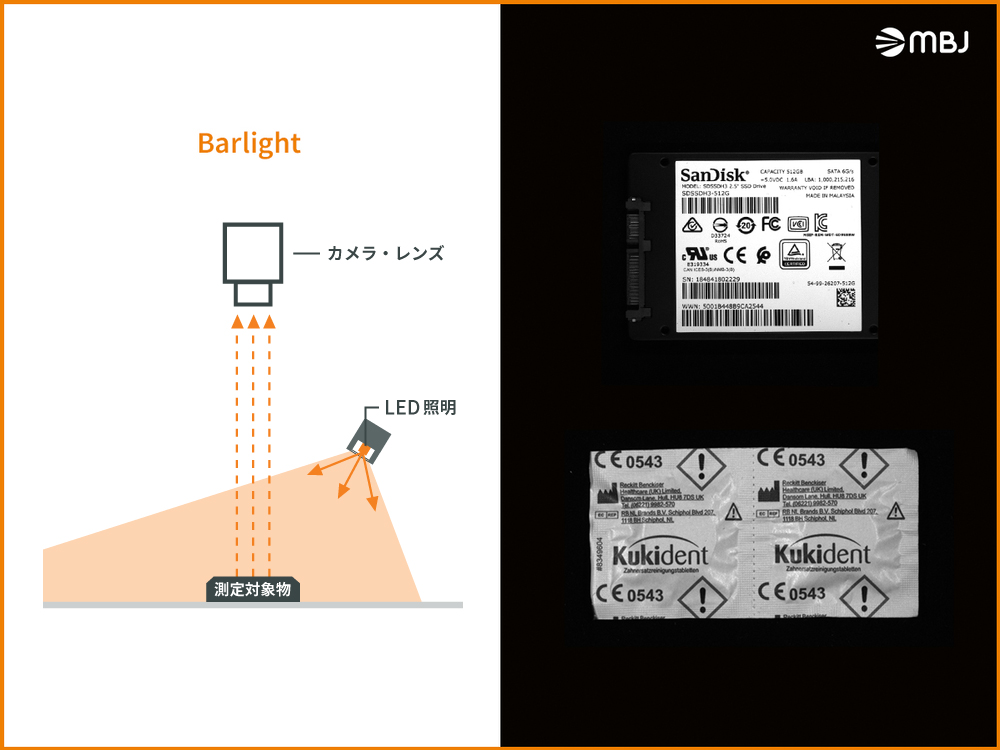

バー型照明

バー型照明は様々な用途で使用されます。明視野アプリケーションでは色々な角度に対応し、測定対象物に対して平らな角度であれば暗視野アプリケーションにも使用できます。単純なライン検査用途向けのバー型照明としての使用に加えて、拡散板を組み合わせたバックライト照明としての使用も可能です。特に、検査する測定対象物の形態強調を行う場合はバー型照明の使用をお勧めします。
様々な照明角度、均一性の確保を行うために複数のバー型照明の使用や用途に合わせたサイズ選択も可能、測定対象物と設置環境に応じて柔軟な照明選択が行えます。

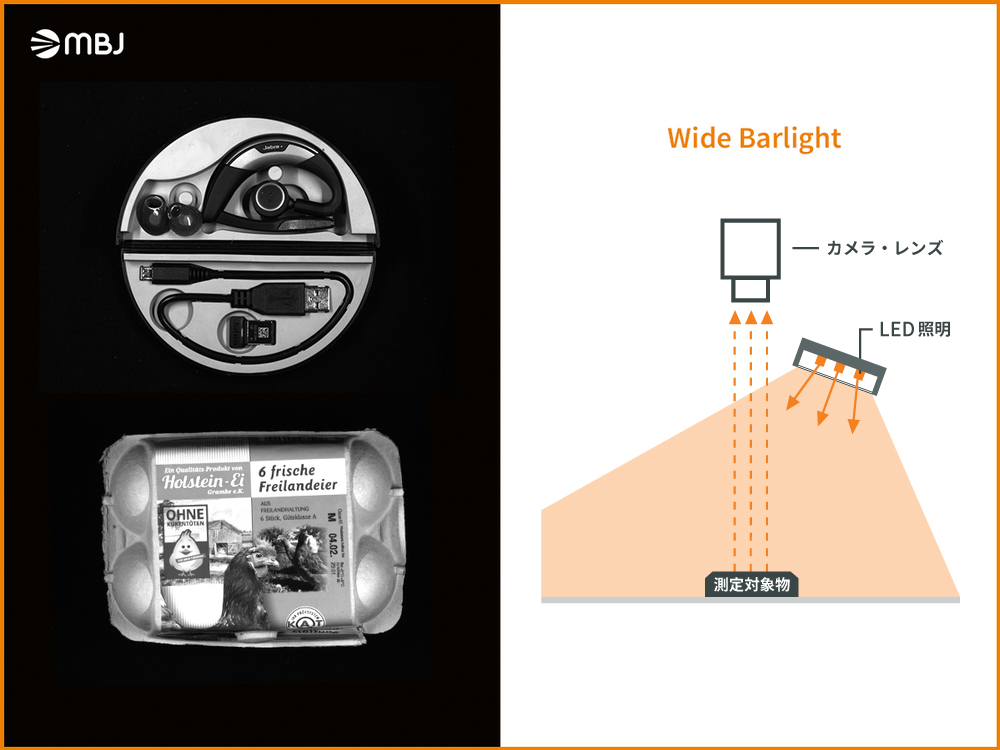

広角バー型照明

広角バー型照明は、バー型照明と同じ柔軟性が得られると同時に、より大きな測定対象物の照明として広い領域の照明が可能です。
高出力バー型照明を使用すると光強度を強化でき作動距離が長い用途に推奨されます。

• ・より大きな測定対象物、広範囲、長い作動距離
• ・幅広い検査タスクと照明角度

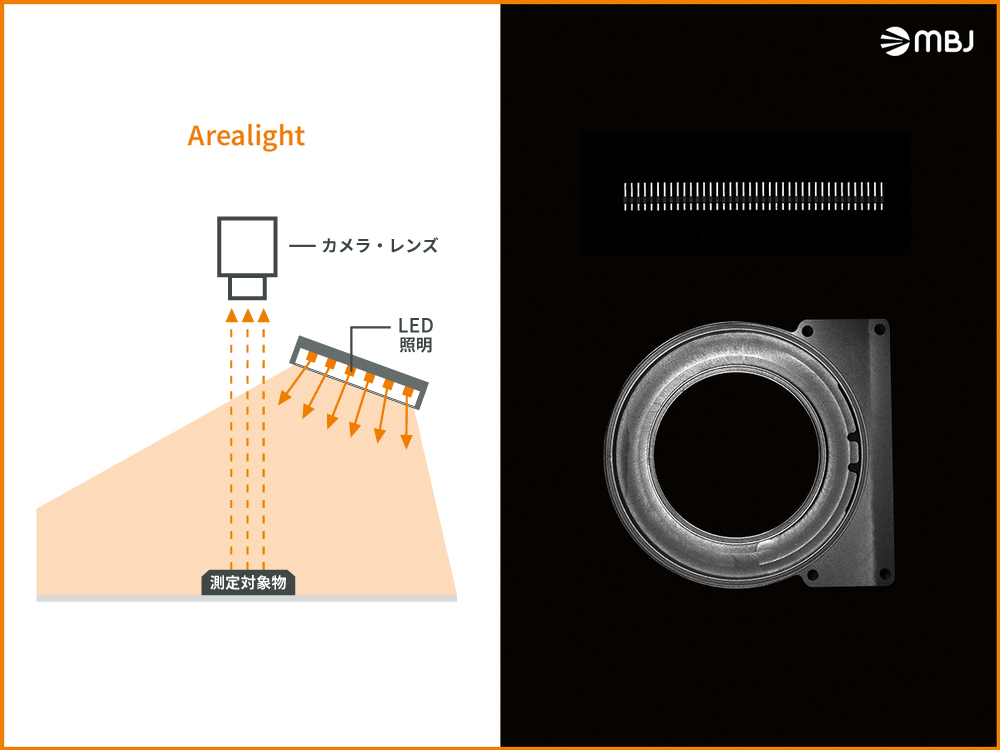

エリア照明

直接発光するエリア照明は、細部の照明に重点を置かずに、大きく平らな物体を均一かつ明るく照明することに適しています。測定対象物に対して照明の角度を調整し最適な角度で設置します。
通常、エリア照明は、明視野又は部分明視野観察の入射光として使用され、測定対象物上にかかる影を防ぐために、個別又は組み合わせで使用することができます。

• ・表面欠陥の検査、大型物体の位置制御
• ・周囲光の影響補正

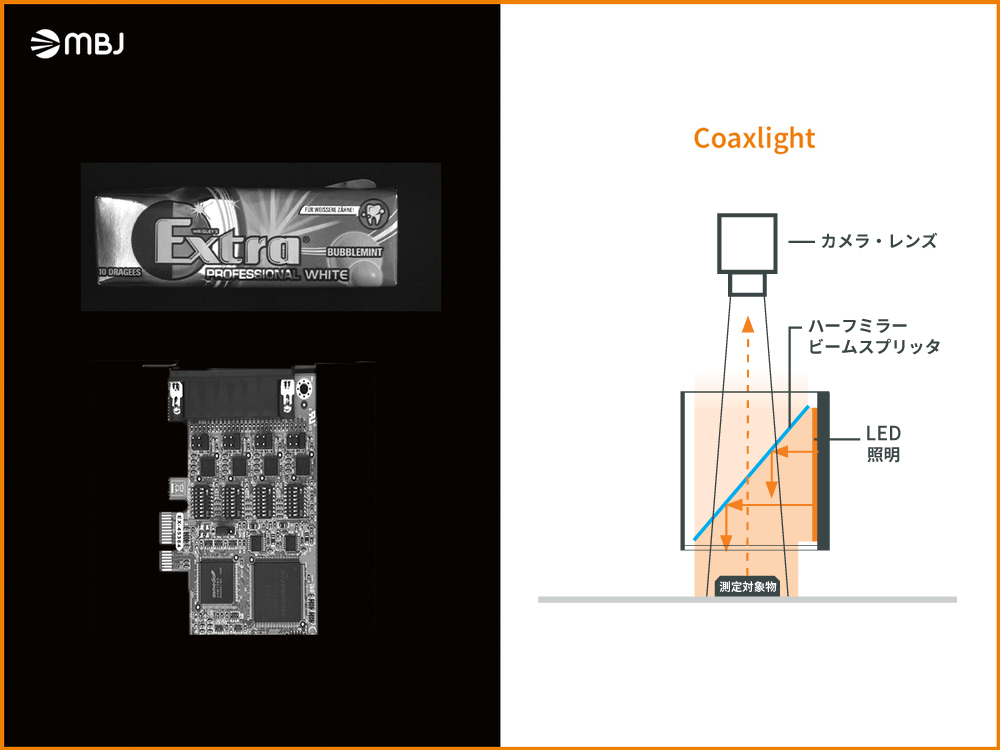

同軸落射照明

同軸落射照明は、カメラの影が生じることなく測定対象が均一に照明されます。片側が透明なビームスプリッター・ハーフミラーは、光軸に平行な拡散光をカメラの光ビーム経路に直接投影します。光がミラーを通過するたびに、光の約50%が吸収され、発光の約25%のみがカメラに到達することに注意してください。これはすべての同軸照明に共通します。
このタイプの照明は、反射率が高く光沢のある物な透明な測定対象物の表面に適しています。光は垂直に反射するため、凹凸に当たると横方向に反射され、カメラでは暗く見えます。

• ・拡散反射のない照明
• ・カメラの影のない対物軸の照明、平らなオブジェクト
• ・表面構造、印刷画像コントロール

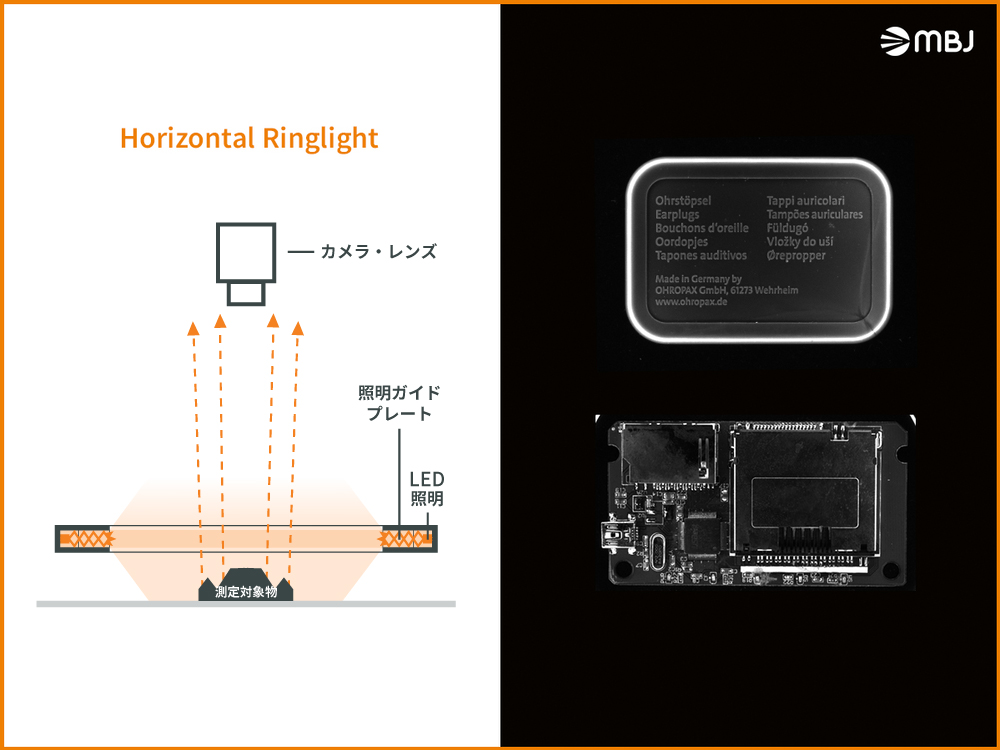

水平リング照明

暗視野照明では、測定対象物を側面から平面的な角度で光を照射します。その結果、主に測定対象物のエッジや傾斜面に当たる光が反射されます。これらの表面はカメラの画像では明るく見え、カメラに垂直な表面は暗く見えます。
この水平リング照明は、表面の欠陥を強調表示するのに非常に適しています。通常の光の下では見えない傷も、水平リング照明を使えば明るく見えます。多くの場合、暗視野照明はバーコードの拡散照明にも使用されます。原則として暗視野照明は非常に短い作動距離で使用されます。

• ・表面欠陥の検出
• ・エンボス加工またはパンチングされた構造とエッジ
• ・バーコード検査

作動距離を変更すると、オブジェクトのさまざまな特徴が強調表示されます。水平リングライトの利点は、すべての面から均一な照明が得られることです。

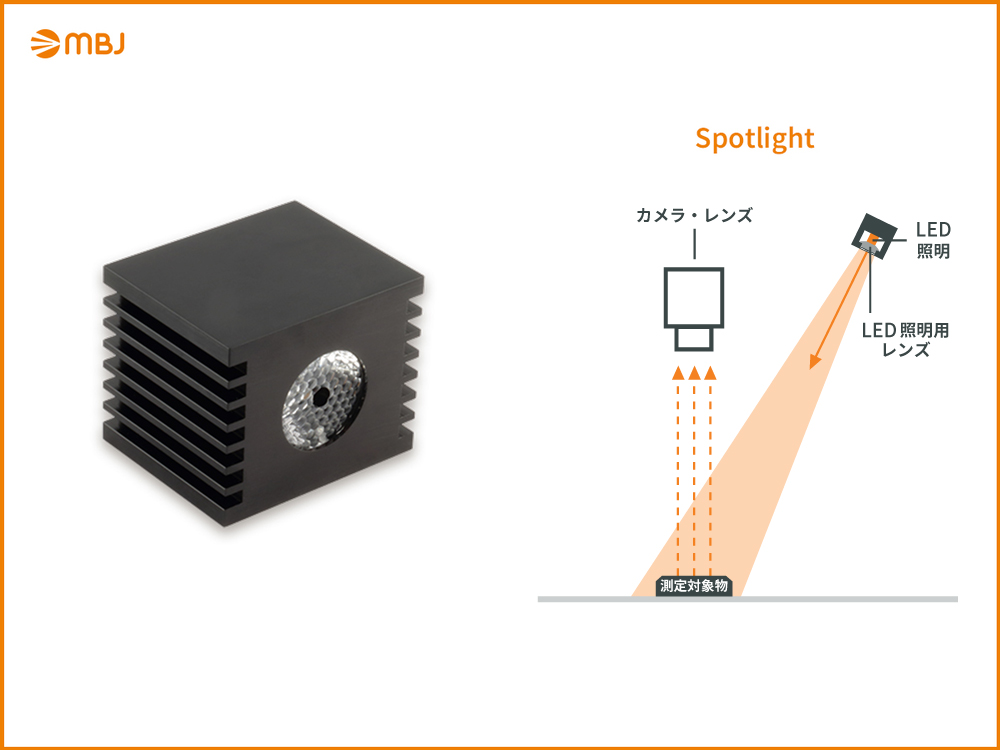

スポット照明

スポット照明は、狭い領域に集光し非常に高い輝度を得られることが特徴です。スポットは長い距離を橋渡しする必要がある場合や小さな領域の測定対象物のみを照らす必要がある場合に使用されます。
もう１つの利点は、設置寸法が小さいことです。設置スペースが狭いロボット・装置内部での使用も可能です。

• ・直接発光・狭いエリアでの高い光出力
• ・検査システム内の限られたスペース、長い作動距離
• ・小さい対象物や詳細な検査、コンポーネント内検査

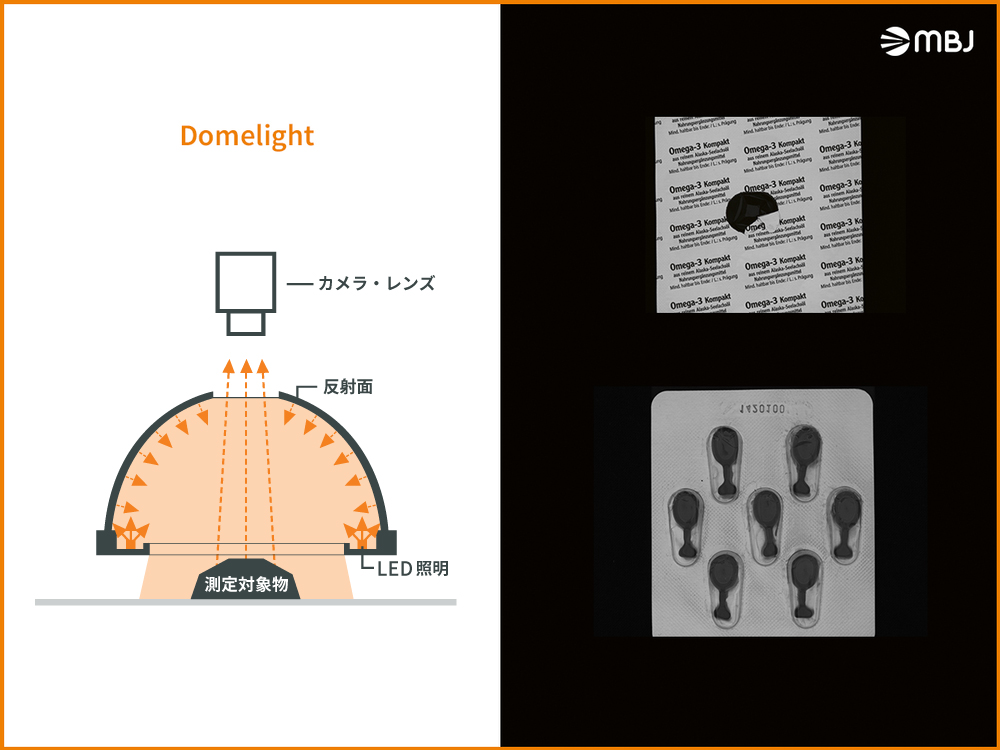

ドーム型照明

測定対象物は、白いドームの内側で光を反射することによって間接的に照明されます。したがって、測定対象物は、あらゆる側面から最大限の拡散で照明されます。ほぼ影のない照明は測定対象物を検査するために表面の凹凸を補正する場合に理想的です。
カメラはリング開口部を通して上から物体を観察・測定できます。測定対象物にカメラの開口部が見える可能性があるため、反射性の高い表面物ではこれを考慮する必要があります。

• ・どの角度から見てもほぼ影のない照明
• ・高低差の光学補償
• ・反射物体、凹凸のある表面の均一な照明
• ・２次元パターンの読み取りと検証に最適

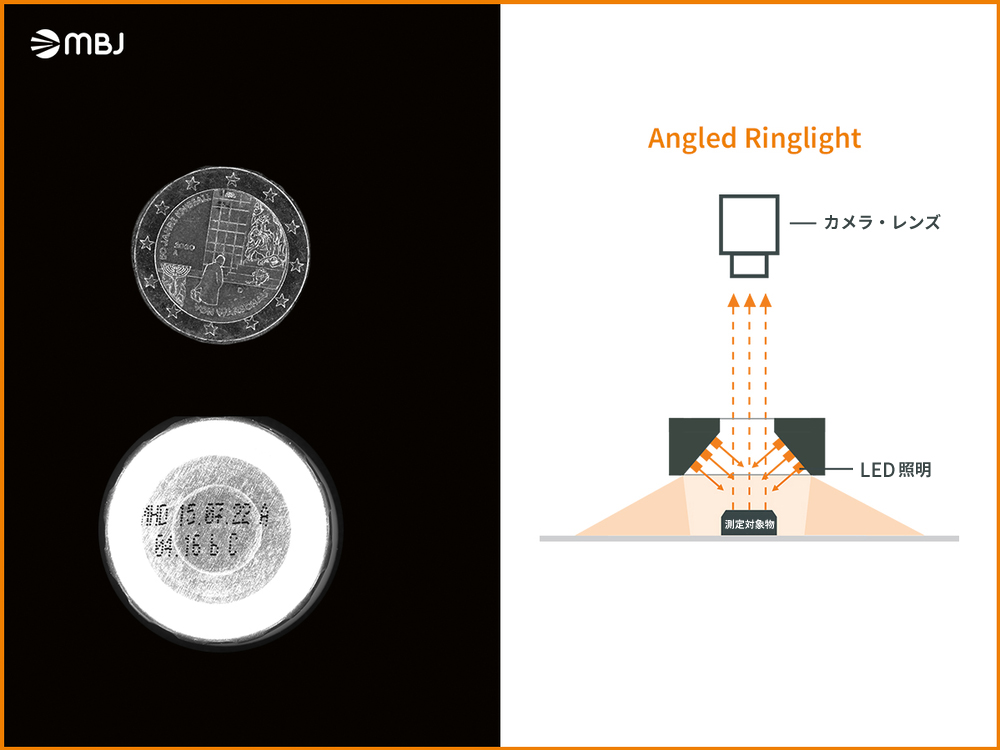

角度付き照明

角度が45度の角度付きリング照明は、表面分析に適しています。特にパンチ構造やレリーフ構造を良好に検査できます。
照明は対象物から短い作動距離に取り付けられますが、カメラは直接反射を避けるために、より長い距離に取り付けられます。斜めのエッジが強調表示され、わずかな深みも照明されます。

４セグメント制御リング照明

４セグメント制御リング照明は、円形の発光面積を４分の１に分割した４つのセグメントを備えています。各セグメントは、外部コントローラーを使用して独自のチャンネルを介して独立して制御できます。様々な角度から照明することができ、測定対象物の三次元特性を評価できます。典型的なアプリケーションは、Shape-from Shading/フォトメトリック ステレオ アプリケーションです。
シェイプ・フロム・シェーディングでは、測定対象物が様々な方向から照明され、それぞれの場合に１つの画像が撮影されます。純粋な３Ｄ画像（高さと奥行き）は、ソフトウェアを使用して光と影の情報から計算処理されます。わずかな高さのズレも表現でき、反射、プリント、または様々な表面テクスチャなどの干渉要因が画像に影響を与えることがなく、照明調整の時間も短縮されます。

RGBWリング照明

個別に制御可能な４つのチャンネルを備えたRGBWリング照明です。特定の色の評価などのタスクを簡素化すると同時に、影の回避や省スペース設置などリング照明のメリットも併せ持ちます。加えて、ディフューザーなどのアクセサリーも提供されています。
このRGBW照明の利点は、真の4000Kの白色です。赤（625nm）、緑（535nm）、青（465nm）の個別のカラーチャネルに加えて、白色も別のチャネルとして利用できるため、加算的に生成できるだけでなく、白色のスペクトル分布が均一になり、明るさが高まります。

• ・正確な色制御 - 色の偏差、色の違いの検出
• ・様々な色空間への素早い調整が可能
• ・真の白色は、独自のチャネルを通じて制御可能
• ・均一なスペクトル分布と追加の光強度

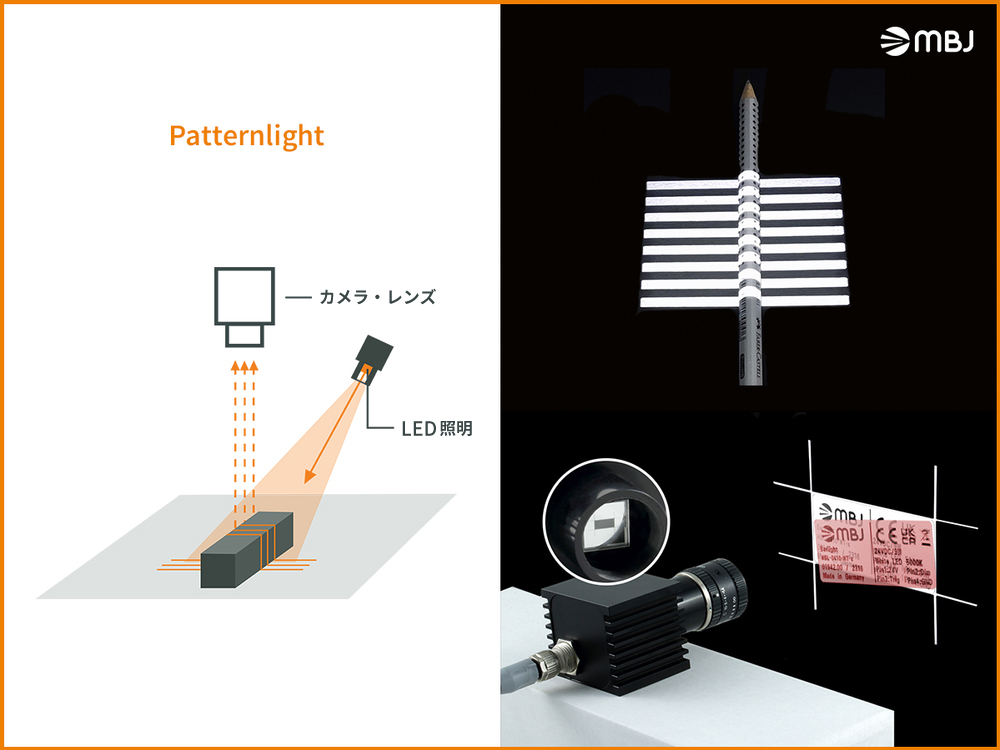

パターン照明

パターン照明は、測定対象物の表面にパターンを投影します。強力なLEDと優れたレンズの組み合わせにより、高コントラストの画像を実現します。投影されたパターンを使用すると、検査が困難な表面の三次元解析も実行できます。
カメラは表面に対して斜めに配置され、低反射または低コントラストのパターンで、パターンのコースと屈折がソフトウェアを使用して測定処理され、３Ｄ画像が作成されます。パターン照明は２台のカメラと組み合わせることで威力を発揮します。ステレオビジョンやピック・アンド・プレイスなどのアプリケーションなどに最適です。
