高画質GigEカメラ Baumer（バウマー）社製
製品名
VCXG.2-32M/VCXG.2-32C
製品名
VCXG.2-32M/VCXG.2-32C
CMOS 2048×1536 @ 39fps 300万画素 モノクロ or カラー
- Baumer VCXG.2-32 300万画素小型GigEカメラ
- 耐環境温度：0～＋65℃
- 2048×1536 @ 39fps 高画質CMOSセンサ搭載
- ワイドダイナミックレンジ：71db
- マルチキャスト転送対応
- カラーでもビニング可能なTrueColorBinning対応
- 耐振動 / 耐衝撃 ： 10G / 100G
- IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠
- Pythonでの制御に対応（aravis、harvesters）
- パケット再送による確実なデータ転送可能
- 1000BASEでも100BASEでも動作可能
- PoEによる給電も可能（1000Base/100Base両対応）
- NVIDIA Jetsonシリーズ、Raspberry Pi対応
- IO制御にPLC準拠の電圧を利用可能
アルゴ取扱いのBaumer（バウマー）社のVCXG.2-32はSony製の高画質CMOS Pregiusを搭載し解像度2048×1536で39fpsの取り込みが可能です。Baumerの堅実な設計が小型ながらも安定した動作を提供します。
再送用内部バッファによる確実で安定したデータ転送を備え、フリーランと同等のフレームレートでトリガー撮影可能なオーバーラップトリガーモードを装備。PLCとの連携を意識したマルチプルデジタルI/Oも搭載。
高効率放熱設計と温度監視センサが高温環境下での安定した動作を提供し、一定の振動/衝撃耐性も確保されていますのでより負荷の高い環境化への適応性も考慮されています。
付属SDKのBaumer-GAPIは開発者にとって直感的なインタフェイスが支援され、ソフトウェア開発用のマニュアル内容も充実し、Windows/Linux（32/64bit）に対応しています。
GigE VisionやGEN<I>CAM APIにも対応しておりますので、各種サードパーティー製ソフトでの動作も可能です。
※レンズは別売です。
| 商品コード （型番） | モノクロ： VCXG.2-32M | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| カラー ： VCXG.2-32C | ||||||||||||||||||||||||||||
| 解像度 | モノクロ： 2048 × 1536 | |||||||||||||||||||||||||||
| カラー ： 2048 × 1536 | ||||||||||||||||||||||||||||
| 階調 | 8 / 10 / 12 ビット対応 （12ビットADC） | |||||||||||||||||||||||||||
| ダイナミックレンジ | 71dB（typical） | |||||||||||||||||||||||||||
| センサ | CMOS Sony：IMX265（Pregius） | |||||||||||||||||||||||||||
| センサフォーマット | 1/1.8”フォーマット | |||||||||||||||||||||||||||
| ピクセルサイズ | 3.45µm × 3.45µm | |||||||||||||||||||||||||||
| シャッター方式 | グローバルシャッター | |||||||||||||||||||||||||||
| フレームレート （fps） |
|
|||||||||||||||||||||||||||
| 露光制御 （オート制御対応） |
1µsec ～ 60sec （1µsec単位で指定可能） | |||||||||||||||||||||||||||
| ゲイン制御 （オート制御対応） |
0 ～ ＋48dB | |||||||||||||||||||||||||||
| 再送メモリバッファ | 72MB | |||||||||||||||||||||||||||
| JumboFrame機能 | 9,000Byteまで対応 | |||||||||||||||||||||||||||
| オペレーションモード | トリガーモード / フリーランモード | |||||||||||||||||||||||||||
| 機能 | 転送遅延 / タイマー / LUT / 欠陥画素補正 / パケット再送 / イベントログ出力 | |||||||||||||||||||||||||||
| パーシャルスキャン | 縦横任意指定可能 | |||||||||||||||||||||||||||
| ビニング （TrueColorBinning対応） |
2×2 | |||||||||||||||||||||||||||
| イメージフォーマット | モノクロ：Mono | |||||||||||||||||||||||||||
| カラー：BayerRG / RGB / BGR / Mono | ||||||||||||||||||||||||||||
| 外部入出力 ×4系統 |
|
|||||||||||||||||||||||||||
| サイズ・重量 | 29 × 29 × 49mm、120g | |||||||||||||||||||||||||||
| インターフェース | GigabitEthernet（1000BASE）/ FastEthernet（100BASE） | |||||||||||||||||||||||||||
| IPアドレス設定 | 固定IP / DHCP / LLA | |||||||||||||||||||||||||||
| レンズマウント | Cマウント | |||||||||||||||||||||||||||
| コネクタ | RJ45：GigabitEthernet M8コネクタ（8pin）：電源＋トリガー入出力 |
|||||||||||||||||||||||||||
| 電源 / 消費電力 | 電源：12～24VDC / 消費電力：2.9W＠12VDC（PoE時 3.5W＠48VDC） | |||||||||||||||||||||||||||
| 使用環境温度 / 湿度 | 動作時 0 ～ ＋65℃ / 湿度 10% ～ 90% 結露しないこと | |||||||||||||||||||||||||||
| 耐振動 / 耐衝撃 | 10G / 100G IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠 |
|||||||||||||||||||||||||||
| MTBF | 51年＠45℃、33年＠60℃ ※通常モデルの場合 | |||||||||||||||||||||||||||
| SDK （カメラに付属） |
Baumer-GAPI：C/C++,C#,VB.Net neoAPI：Python,C/C++,C# |
|||||||||||||||||||||||||||
| API | GigE Vision、GEN<I>CAM準拠 | |||||||||||||||||||||||||||
| 対応 サードパーティソフト |
・Zebra Aurora Vision ・MVTec：HALCON（8.0.2以上） ・NI：LabView（Vision Acquisition Software8.2.1以上） ・Cognex：VisionPro（5.0以上） ・Matrox：MIL（8.0以上） ・MathWorks：MATLAB（R2010b以上） ・Python Harvesters（Python3.4～3.7、64bit OS） ・Python aravis（Python3以上、64bit OS） ・Norpix：StreamPix |
|||||||||||||||||||||||||||
| OS | 32/64bit：Windows（8.1以降のWindowsOS） 32/64bit：Linux（全ディストリビューション） |
|||||||||||||||||||||||||||
| ARM | NVIDIA：各Jetsonシリーズ対応 RaspberryPi：各RaspberryPiシリーズ対応 その他ARMプロセッサ環境（armhf/aarch64）対応 |
|||||||||||||||||||||||||||
| コンプライアンス | CE、RoHS、REACh | |||||||||||||||||||||||||||
▲タブのトップへ戻る
| 商品コード （型番） | モノクロ： VCXG.2-32M.I |
|---|---|
| カラー ： VCXG.2-32C.I | |
| 解像度 | モノクロ： 2048 × 1536 |
| カラー ： 2048 × 1536 | |
| 階調 | 8 / 10 / 12 ビット対応 （12ビットADC） |
| ダイナミックレンジ | 71dB（typical） |
| センサ | CMOS Sony：IMX265（Pregius） |
| センサフォーマット | 1/1.8”フォーマット |
| ピクセルサイズ | 3.45µm × 3.45µm |
| シャッター方式 | グローバルシャッター |
| フレームレート （fps） |
|
| 露光制御 （オート制御対応） |
1µsec ～ 60sec （1µsec単位で指定可能） |
| ゲイン制御 （オート制御対応） |
0 ～ ＋48dB |
| 再送メモリバッファ | 72MB |
| JumboFrame機能 | 9,000Byteまで対応 |
| オペレーションモード | トリガーモード / フリーランモード |
| 機能 | 転送遅延 / タイマー / LUT / 欠陥画素補正 / パケット再送 / イベントログ出力 |
| パーシャルスキャン | 縦横任意指定可能 |
| ビニング （TrueColorBinning対応） |
2×2 |
| イメージフォーマット | モノクロ：Mono |
| カラー：BayerRG / RGB / BGR / Mono | |
| 外部入出力 ×４系統 |
4 input lines 4 power output lines with pulse width modulation (PWM) (max. 48 V / max. 2,5 A) |
| サイズ・重量 | 40 × 40 × 50.8mm、137g |
| インターフェース | GigabitEthernet（1000BASE）/ FastEthernet（100BASE） |
| IPアドレス設定 | 固定IP / DHCP / LLA |
| レンズマウント | Cマウント |
| コネクタ | M12/8-pin x-code：Gigabit Ethernet M12/12-pin a-code：電源＋トリガー入出力 |
| 電源 / 消費電力 | 電源：12～24VDC / 消費電力：2.9W＠12VDC（PoE時 3.6W＠48VDC） |
| 使用環境温度 / 湿度 | 動作時 0 ～ ＋65℃ / 湿度 10% ～ 90% 結露しないこと |
| 耐振動 / 耐衝撃 | 10G / 100G IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠 |
| MTBF | 42年＠45℃、28年＠60℃ |
| SDK （カメラに付属） |
Baumer-GAPI：C/C++,C#,VB.Net neoAPI：Python,C/C++,C# |
| API | GigE Vision、GEN<I>CAM準拠 |
| 対応 サードパーティソフト |
・Zebra Aurora Vision ・MVTec：HALCON（8.0.2以上） ・NI：LabView（Vision Acquisition Software8.2.1以上） ・Cognex：VisionPro（5.0以上） ・Matrox：MIL（8.0以上） ・MathWorks：MATLAB（R2010b以上） ・Python Harvesters（Python3.4～3.7、64bit OS） ・Python aravis（Python3以上、64bit OS） ・Norpix：StreamPix |
| OS | 32/64bit：Windows（8.1以降のWindowsOS） 32/64bit：Linux（全ディストリビューション） |
| ARM | NVIDIA：各Jetsonシリーズ対応 RaspberryPi：各RaspberryPiシリーズ対応 その他ARMプロセッサ環境（armhf/aarch64）対応 |
| コンプライアンス | CE、RoHS、REACh |
▲タブのトップへ戻る
| 商品コード （型番） |
構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | VCXG.2-32M | PoE対応 小型高画質GigEカメラ モノクロ CMOS 300万画素 | お問い合わせ |
| VCXG.2-32C | PoE対応 小型高画質GigEカメラ カラー CMOS 300万画素 | お問い合わせ | |
| VCXG.2-32M.I | IP67＋PoE対応 小型高画質GigEカメラ モノクロ CMOS 300万画素 | お問い合わせ | |
| VCXG.2-32C.I | IP67＋PoE対応 小型高画質GigEカメラ カラー CMOS 300万画素 | お問い合わせ |
※一括で複数台ご検討の場合は別途ご相談ください。
ネットワーク機器
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
AdLink PCIe-GIE74P-PoE | AdLink 4port LANカードPoE対応 PCIe x4 | 78,000円 税込 85,800円 |
| BIJ-POE-1P2G | 1台接続用 PoE Power Injector/AC100V電源用 （スイッチングハブ機能はありません） |
16,280円 税込 17,908円 |
|
| BS-GS2008P | PoE＋対応 GigEスイッチングハブ/AC100V電源用 （RJ45：8Port） |
お問い合わせ |
ケーブル
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |

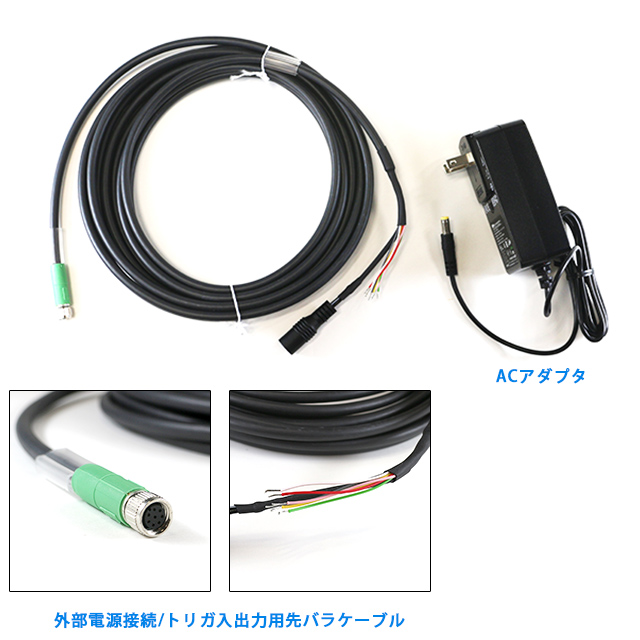

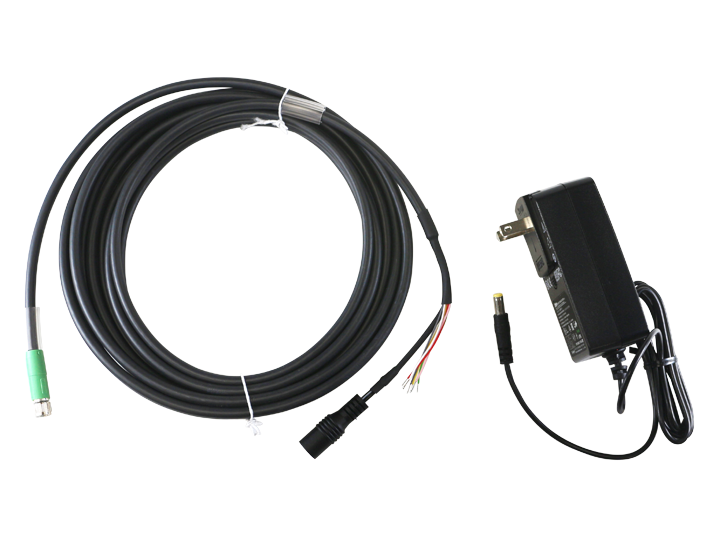

AC12V.2-M8-8 | 12VDC LX/VCXG用ACアダプタ 8pin-M8コネクタ仕様（トリガ用ケーブル付き） |
25,000円 税込 27,500円 |
| CAM8.A8-NS-2m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 2m（先バラ シールドなし） |
6,000円 税込 6,600円 |
|
| CAM8.A8-5m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
18,000円 税込 19,800円 |
|
| CAM8.A8-10m | 8pin-M8コネクタ付き 電源&トリガ用ケーブル 10m（先バラ） |
25,000円 税込 27,500円 |
|
| CAM8.A8-5m(90°) | L字型8pin-M8コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
20,000円 税込 22,000円 |
マウントアダプタ・ヒートシンク
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
Mounting Adapter Type D (Front) | VCX用前面固定マウントアダプタ | 7,000円 税込 7,700円 |
 |
Mounting Adapter Type E (Tripod) | VCX/VEX用三脚固定マウントアダプタ | 7,000円 税込 7,700円 |
 |
Heat Sink Type C | 三脚固定穴付VCX/VEX用ヒートシンク（50×64×20mm） | 7,000円 税込 7,700円 |

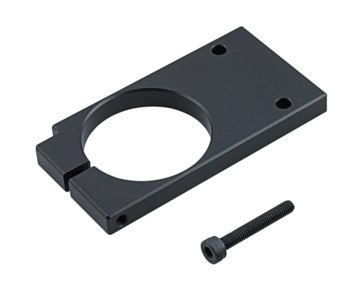

Mounting Adapter Type D
（Front）
（Front）
Mounting Adapter Type E
（Tripod）
（Tripod）
Heat Sink Type C
VCXG.I用オプション
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |

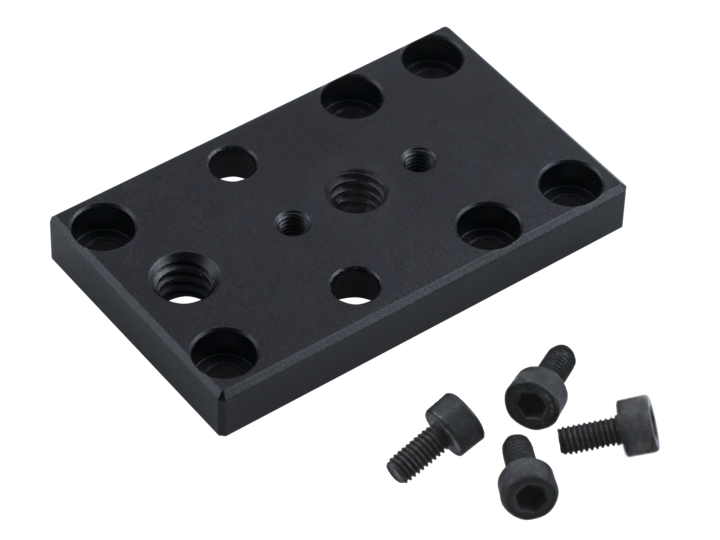

Mounting Adapter Type B(Tripod) | 三脚固定用マウントアダプタ | 7,000円 税込 7,700円 |
 |

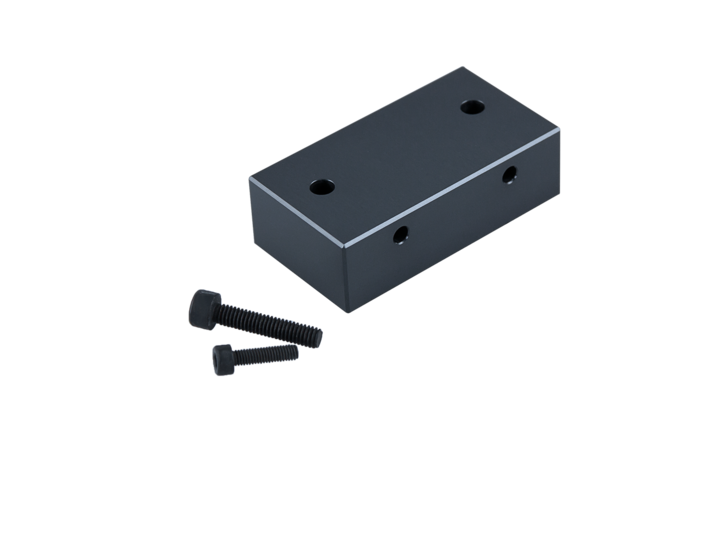

Mounting Adapter Type C | 側面固定用マウントアダプタ | 7,000円 税込 7,700円 |
 |
AC24V.2-M12-I | 24VDC VCXG.I/VLXT用ACアダプタ 12pin-M12コネクタ仕様 |
25,000円 税込 27,500円 |
 |
ESG 34JP0200GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 2m（先バラ） |
20,000円 税込 22,000円 |
|
ESG 34JP0500GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
25,000円 税込 27,500円 |
|
ESG 34JP1000GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 10m（先バラ） |
30,000円 税込 33,000円 |
|
ESG 34JP2000GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 20m（先バラ） |
55,000円 税込 60,500円 |
 |
CAM12.X8-5m | CAT6A 高屈曲LANケーブル（5m） IP67用M12コネクタ仕様 |
40,000円 税込 44,000円 |
|
CAM12.X8-10m | CAT6A 高屈曲LANケーブル（10m） IP67用M12コネクタ仕様 |
50,000円 税込 55,000円 |
|
CAM12.X8-15m | CAT6A 高屈曲LANケーブル（15m） IP67用M12コネクタ仕様 |
60,000円 税込 66,000円 |
|
CAM12.X8-20m | CAT6A 高屈曲LANケーブル（20m） IP67用M12コネクタ仕様 |
70,000円 税込 77,000円 |

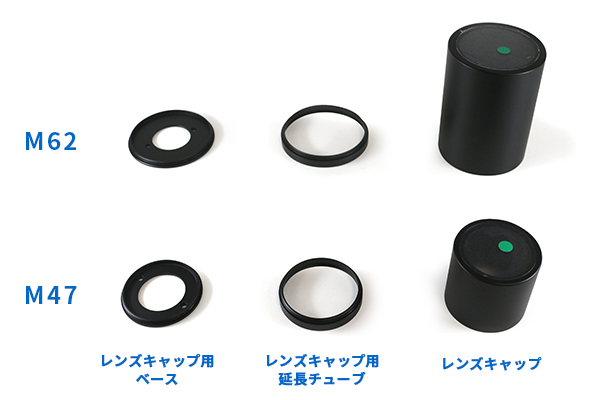

VCXG.I用レンズ保護チューブ
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |

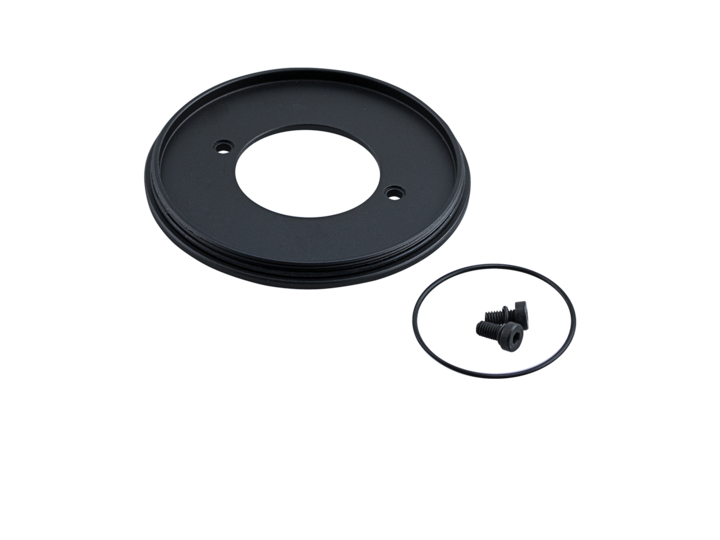

Tube Adapter A M47 hard anodized | M47レンズチューブ用ベース | 7,000円 税込 7,700円 |
 |
Tube M47 hard anodized | M47レンズチューブ（アクリル） φ49.5mm × 44mm |
10,000円 税込 11,000円 |
 |
Tube M47 hard anodized L12 | M47レンズチューブ（アクリル） φ49.5 mm × 12mm |
10,000円 税込 11,000円 |
|

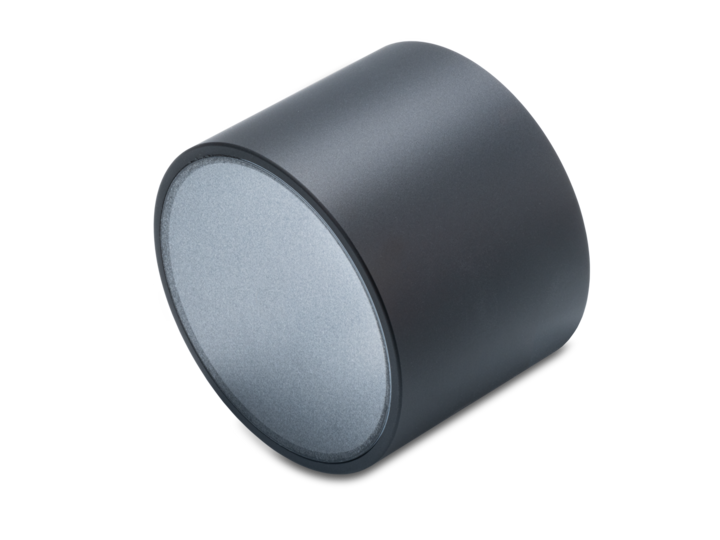

Tube M47 hard anod. scratchproof glass | M47レンズチューブ（高耐久ゴリラガラス） φ49.5mm × 44mm |
22,000円 税込 24,200円 |
 |

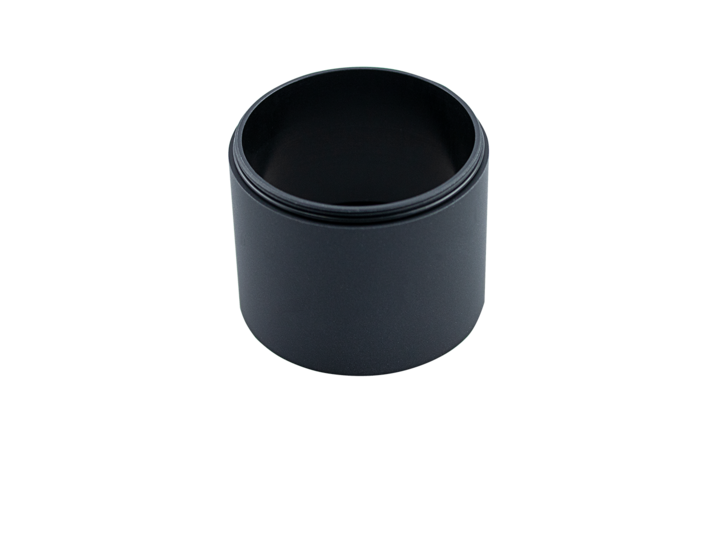

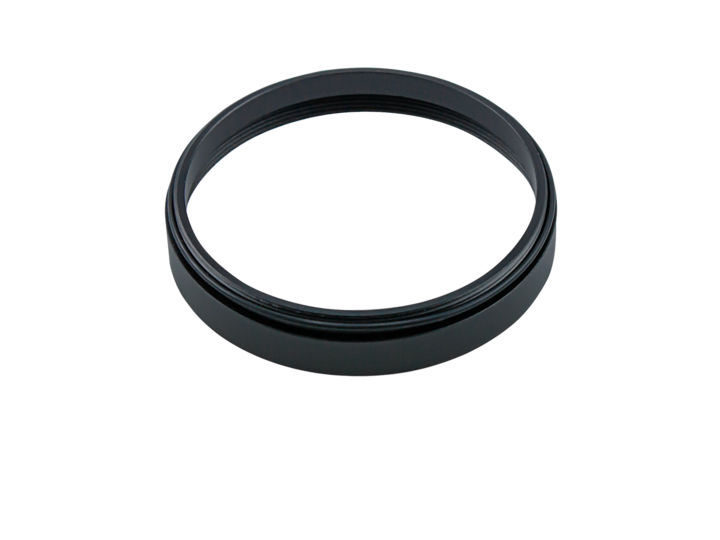

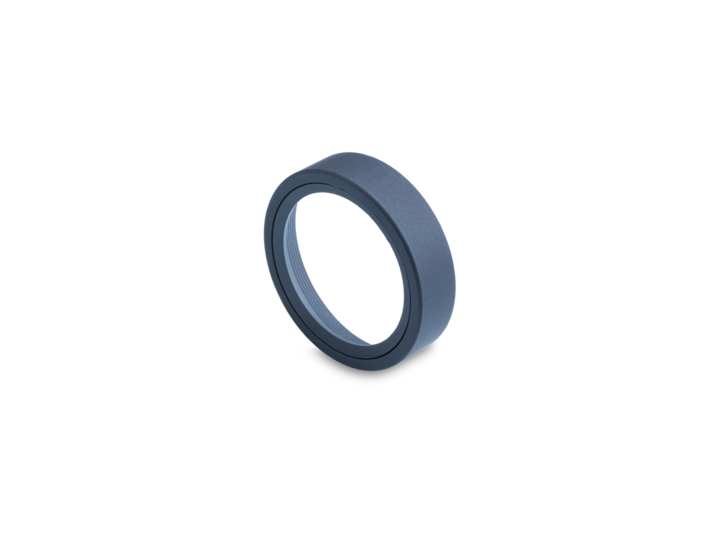

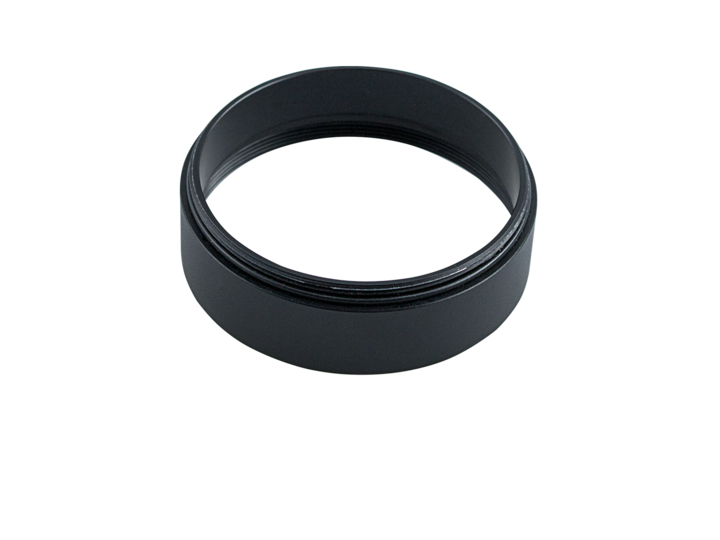

Tube Module 6 mm M47 hard anodized | M47レンズチューブ延長用 6mm | 7,000円 税込 7,700円 |
 |
Tube Module 12 mm M47 hard anodized | M47レンズチューブ延長用 12mm | 7,000円 税込 7,700円 |
 |
Tube Module 36 mm M47 hard anodized | M47レンズチューブ延長用 36mm | 10,000円 税込 11,000円 |
 |
Tube Adapter B M62 hard anodized | M62レンズチューブ用ベース | 15,000円 税込 16,500円 |
 |

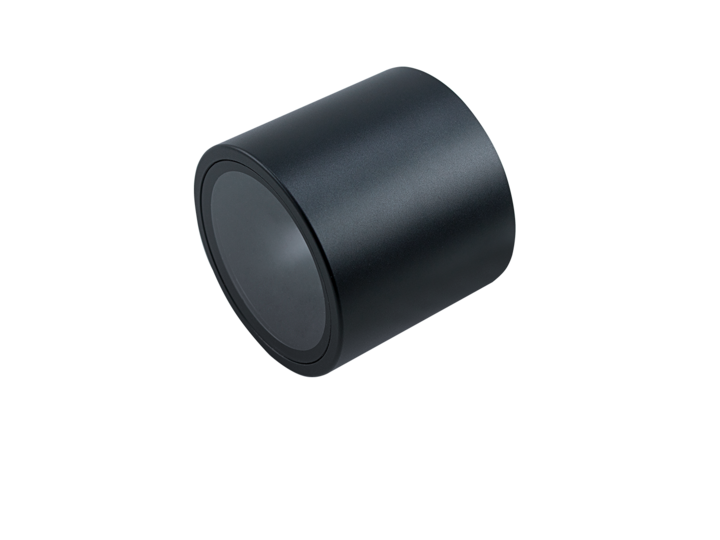

Tube M62 hard anodized | M62レンズチューブ（アクリル） φ65mm × 58mm |
20,000円 税込 22,000円 |
|
Tube M62 hard anod. scratchproof glass | M62レンズチューブ（高耐久ゴリラガラス） φ65mm × 58mm |
33,000円 税込 36,300円 |
 |
Tube Module 6 mm M62 hard anodized | M62レンズチューブ延長用 6mm | 10,000円 税込 11,000円 |
 |
Tube Module 12 mm M62 hard anodized | M62レンズチューブ延長用 12mm | 10,000円 税込 11,000円 |
 |
Tube Module 36 mm M62 hard anodized | M62レンズチューブ延長用 36mm | 15,000円 税込 16,500円 |

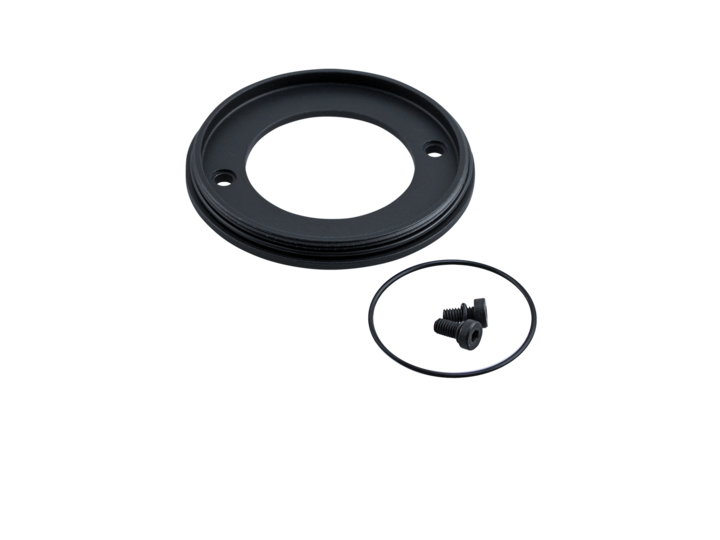

| Tube Adapter D M92 hard anodized | M92レンズチューブ用ベース VCXG.I用 | 15,000円 税込 16,500円 |
|
 |
Tube M92 hard anodized | M92レンズチューブ（アクリル） φ95 mm × 70 mm |
25,000円 税込 27,500円 |
| Tube Module 6 mm M92 hard anodized | M92用延長チューブ 6mm | 20,000円 税込 22,000円 |
|
| Tube Module 12 mm M92 hard anodized | M92用延長チューブ 12mm | 20,000円 税込 22,000円 |
|
| Tube Module 36 mm M92 hard anodized | M92用延長チューブ 36mm | 25,000円 税込 27,500円 |
VCXG.I用カスタム
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |

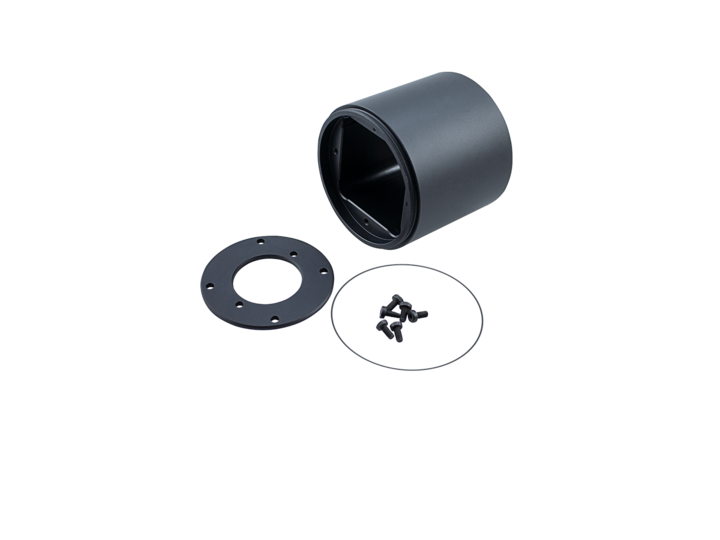

Housing base set A VCXG.I r IP65/67 HA | VCXG.IP67モデル用 円柱形ハウジング変更キット |
お問い合わせ |
 |

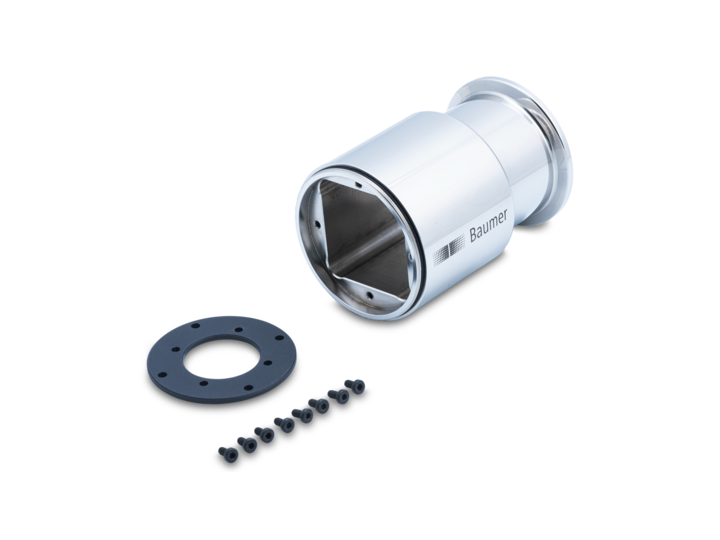

Housing base set C V4A VCXG.I r IP65/67 | VCXG.IP67モデル用 ステンレス（SUS316L）円柱形ハウジング変更キット |
お問い合わせ |
 |

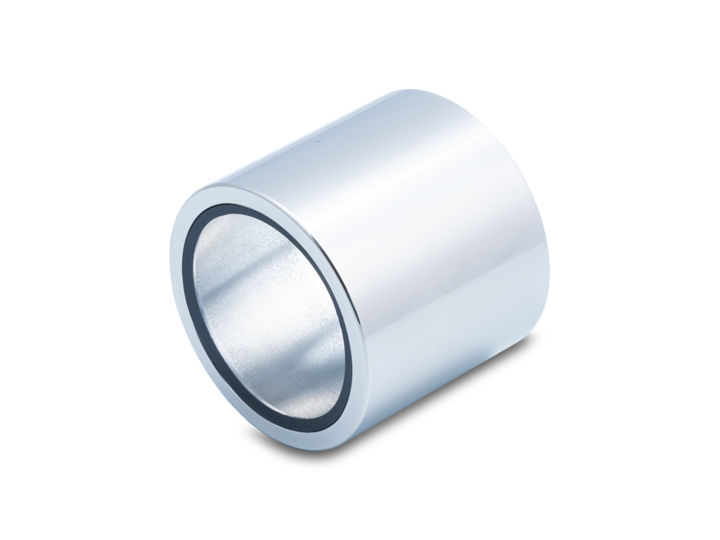

Tube M62 V4A PMMA | M62ステンレスレンズチューブ（アクリル） φ65 mm × 58 mm |
お問い合わせ |
|
Tube M62 V4A scratchproof glass | M62ステンレスレンズチューブ（高耐久ゴリラガラス） φ65 mm × 58 mm |
お問い合わせ |
 |

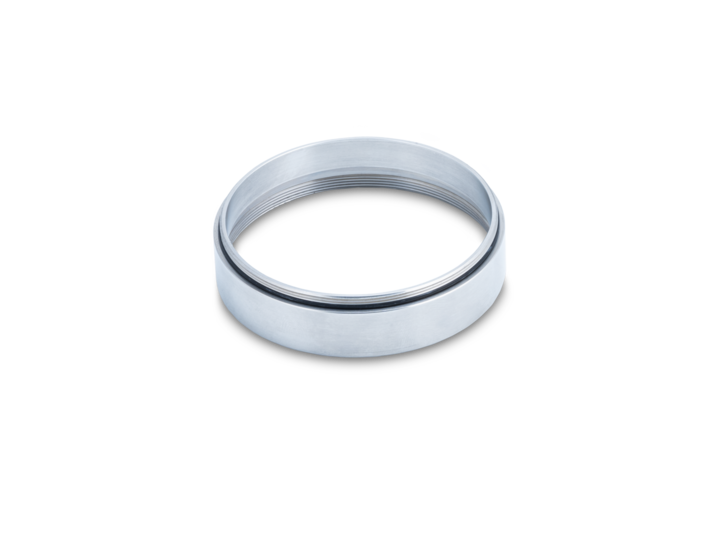

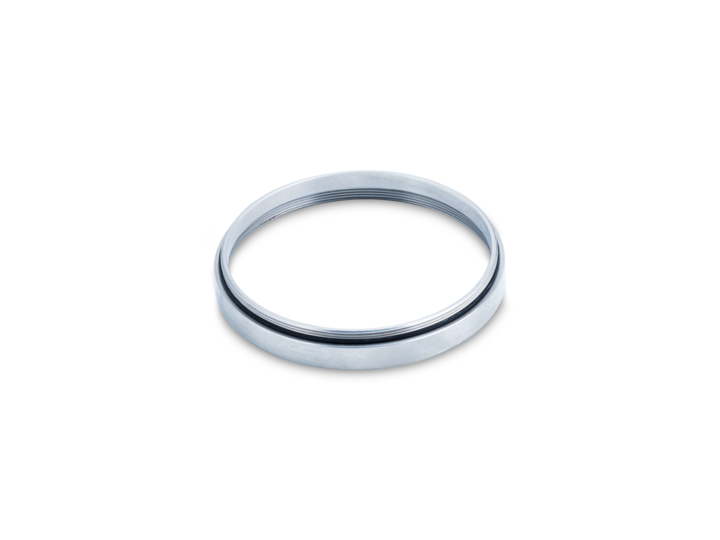

Tube Module 6 mm M62 V4A | M62ステンレスレンズチューブ延長用 6mm | お問い合わせ |
 |

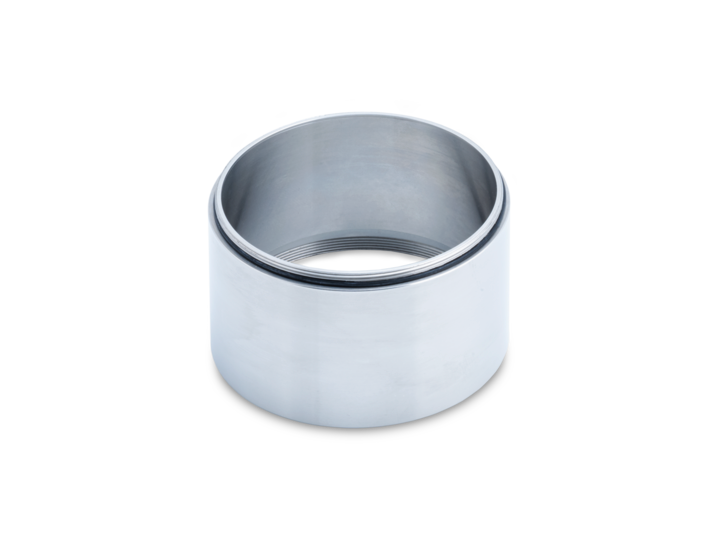

Tube Module 12 mm M62 V4A | M62ステンレスレンズチューブ延長用 12mm | お問い合わせ |
 |
Tube Module 36 mm M62 V4A | M62ステンレスレンズチューブ延長用 36mm | お問い合わせ |
ソフトウェア
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| StreamPix9 | マルチ制御対応汎用レコーディングソフト | サイト参照 |
※注意事項
- GPIOは非絶縁入出力タイプになっているため規定を超える過電圧や過電流が流れるとカメラの故障を引き起こします。
- 100BASEで使用する場合出力されるフレームレートは大幅に低下します。
- PoEでの動作時はLANケーブルへの電力供給の為、別途1000BASE用のPower Injectorか、
IEEE802.3af準拠で1000BASEのポートを持つスイッチングハブが必要です。
