USB2.0カメラ
製品名
DFK32BUR0521 / DMK32BUR0521 / DFM32UR0521-ML / DMM32UR0521-ML
製品名
DFK32BUR0521 / DMK32BUR0521 / DFM32UR0521-ML / DMM32UR0521-ML
1/2.5" OnSemiconductor CMOS AR0521搭載
2592×1944 @6fps 500万画素 カラー or モノクロ
- 500万画素 1/2.5" OnSemiconductor CMOS AR0521搭載
- 2592×1944 @６フレーム/秒 カラー
- UVC・USB3Vision・GenICam対応
- ローリングシャッター方式
- WDMベースドライバ DirectX/DirectShow対応
- 多機能ビューワICCaptureソフトウェア付属
- 使い易いICImagingControlソフトウェア開発キット付属
- レンズマウント：C or CS（C-CSマウント変換リング付）
- C or CS マウントからM12マウントへの変換リングもあり
- 三脚アダプタ標準付属
- Linuxに対応（ラズパイ・Raspberry Piとの組合せも）
- 標準在庫モデルは短納期、貸出も可能
The Imaging Source社の産業用USB2.0カメラ DFK32BUR0521/DMK32BUR0521は、1/2.5" OnSemiconductor CMOS AR0521搭載のセンサを搭載し、解像度2592×1944 @ 6fpsで動作します。
独自開発のWDMベースドライバが安定したストリーミングを提供。C & CSマウントレンズでの使用が可能で、トリガー入力が支援されています。
豊富なサンプルプログラムがある専用SDKが付属し、プログラム開発を強力にサポート。
※レンズは別売り、ボードカメラはレンズホルダーも別売りです。
| 商品コード （型番） |
ケースモデル ：DFK32BUR0521（カラー） DMK32BUR0521（モノクロ） |
|||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

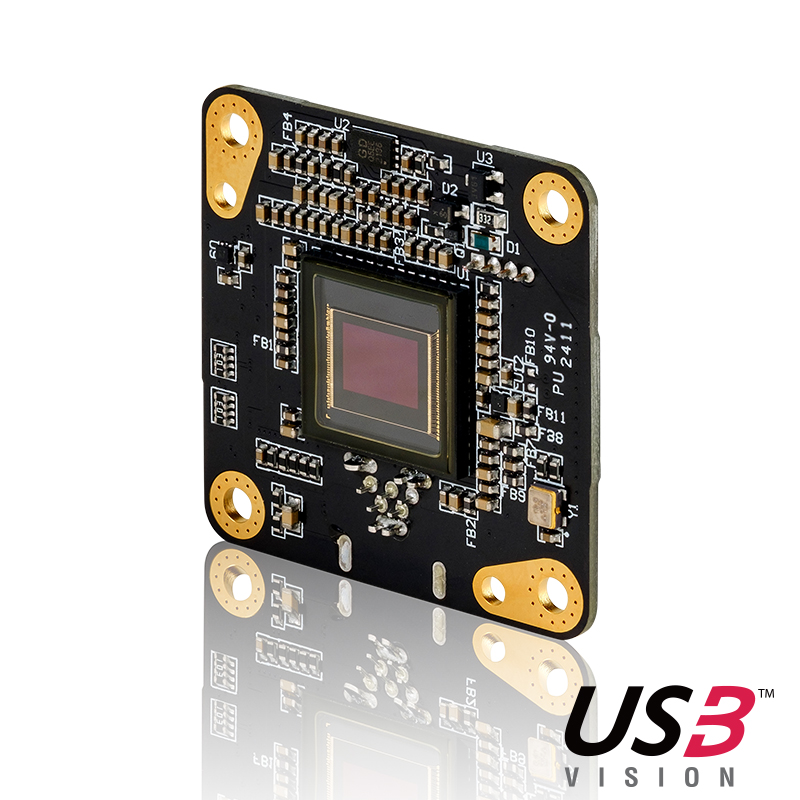

| ボードモデル ：DFM32UR0521-ML（カラー） DMM32UR0521-ML（モノクロ） |
||||||||||||||||||||||||||||||
| 解像度 | 2592×1944 @6fps 500万画素 | |||||||||||||||||||||||||||||
| 階調 | 12bit | |||||||||||||||||||||||||||||
| ピクセル フォーマット |
カラー：8-Bit Bayer（GR）, 10-Bit Bayer Packed（GR）, 16-Bit Bayer（GR） モノクロ：8-Bit Monochrome, 10-Bit Packed Monochrome, 16-Bit Monochrome |
|||||||||||||||||||||||||||||
| センサ | OnSemiconductor CMOS AR0521 | |||||||||||||||||||||||||||||
| フォーマット | 1/2.5インチ | |||||||||||||||||||||||||||||
| ピクセル サイズ |
2.2μm × 2.2μm | |||||||||||||||||||||||||||||
| シャッター 方式 |
ローリングシャッター | |||||||||||||||||||||||||||||
| フレーム レート |
|
|||||||||||||||||||||||||||||
| ビニング |
|
|||||||||||||||||||||||||||||
| シャッター （露光時間） |
マニュアル or オート（100µs ～ 30s） | |||||||||||||||||||||||||||||
| ゲイン | マニュアル or オート（0 ～ 11.81dB） | |||||||||||||||||||||||||||||
| レンズ マウント |
ケースモデル：Cマウント & CSマウント（変換リング付き） ボードモデル：M12x0.5レンズマウント |
|||||||||||||||||||||||||||||
| 三脚アダプタ | 標準付属 | |||||||||||||||||||||||||||||
| 外部入力/出力 | トリガー入力、GP Output / Hirose4pin（DFK32BUR0521、DMK32BUR0521モデル） | |||||||||||||||||||||||||||||
| IRカット フィルタ |
カラー：標準装着 モノクロ：なし、クリアガラスも搭載されていません |
|||||||||||||||||||||||||||||
| サイズ / 重量 | ケースモデル：H36mm × W36mm × L25mm / 70g ボードモデル：H30mm × W30mm × L15mm / 7g |
|||||||||||||||||||||||||||||
| インターフェース | USB2.0 / Mini-B（平型5ピン） | |||||||||||||||||||||||||||||
| 電源・ 消費 電力 |
USBバスパワー （供給電圧4.75～5.25VDC）・約310ｍA @ 5VDC | |||||||||||||||||||||||||||||
| 使用環境 温度 / 湿度 |
-5℃ ～ ＋45℃ / 20% ～ 80% 結露しないこと | |||||||||||||||||||||||||||||
| ドライバ | WDMベースドライバ | |||||||||||||||||||||||||||||
| ビューワソフトウェア | ICCaptureソフトウェア、ICMeasureソフトウェア（標準添付） | |||||||||||||||||||||||||||||
| SDK | ICImagingControl ソフトウェア開発キット（標準添付） | |||||||||||||||||||||||||||||
| API | ICImagingControl / DirectX・DirectShow対応 / その他下記リスト参照 | |||||||||||||||||||||||||||||
| Extension | For TWAIN、ActivVision Tool、HALCON、LabVIEW、Vision Pro | |||||||||||||||||||||||||||||
| 対応OS | Windows7（32/64bit）、Windows8（32/64bit）、Windows10、Windows11、Linux | |||||||||||||||||||||||||||||
| コンプライアンス | FCCクラスB、CE対応（ケースモデル）、RoHS | |||||||||||||||||||||||||||||
対応ソフトウェア開発環境 & アプリケーションソフトウェア
| MVTec | Halcon | 開発環境/画像取り込み&処理 |
|---|---|---|
| ActivVision Tools | 開発環境/画像取り込み&処理 | |
| ナショナルインスツルメンツ | LabVIEW | 開発環境/画像取り込み&処理 |
| Norpix | StreamPix | 画像記録ソフトウェア |
| Cognex | Vision Pro | 開発環境/画像取り込み&処理 |
| TWAIN | TWAIN | 画像取り込み |
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | DFK32BUR0521 | 500万画素USB2.0カメラ カラー 外部トリガーサポートケースモデル |
お問い合わせ |
| DMK32BUR0521 | 500万画素USB2.0カメラ モノクロ 外部トリガーサポートケースモデル |
お問い合わせ | |
| DFM32UR0521-ML | 500万画素USB2.0カメラ カラー 外部トリガーサポートボードモデル |
お問い合わせ | |
| DMM32UR0521-ML | 500万画素USB2.0カメラ モノクロ 外部トリガーサポートボードモデル |
お問い合わせ | |
| 通信 ケーブル |
DFG-Cable/Mini-USB(2m) | Mini-USBケーブル 2m | お問い合わせ |
| DFG-Cable/Mini-USB(5m) | Mini-USBケーブル 5m | お問い合わせ | |
| CA-USB20-AmB-BLS/5 | USBケーブル5m ミニUSB スクリューロック | お問い合わせ | |
| トリガー ケーブル |
BUC2/Trig/3 | 22/42/72/27/37シリーズ 4ピントリガーケーブル 3m BNCオス | お問い合わせ |
| ボード ホルダー |
TLH10-32Us-4M | レンズホルダ 10mm スクリュー付 32-ML用 | お問い合わせ |
| ミニレンズ | TBL / TBN | ボードカメラ用ミニレンズ M12×0.5 | お問い合わせ |
| TLH CCS | M12ミニレンズ用変換リング | お問い合わせ | |
| レンズ | 固定焦点レンズ | 標準・広角・耐振動・高精度レンズ | お問い合わせ |
| 高倍率マクロレンズ | 0.3～8.5倍 TMNマクロレンズ | お問い合わせ | |
| 魚眼レンズ | Entaniya Fisheye 超広角 220～280度魚眼レンズ | お問い合わせ |
付属品
- カメラ
- C-CSマウント変換リング（ケースモデルのみ）
- 三脚アダプタ（ケースモデルのみ）
- ドライバ
- キャプチャソフト
- ソフトウェア開発キット
- ドキュメント
※注意事項
▲タブのトップへ戻る
| リファレンス マニュアル |
DFK32BUR0521（英語版） 500万画素 産業用USB2.0カメラ カラー ケースモデル |
 [PDF形式：7.1MB] |
|---|---|---|
| DMK32BUR0521（英語版） 500万画素 産業用USB2.0カメラ モノクロ ケースモデル |
[PDF形式：6.5MB] |
|
| DFM32UR0521-ML（英語版） 500万画素 産業用USB2.0カメラ カラー ボードモデル |
[PDF形式：6.1MB] |
|
| DMM32UR0521-ML（英語版） 500万画素 産業用USB2.0カメラ モノクロ ボードモデル |
[PDF形式：5.4MB] |
|
| CADファイル | DFK32BUR0521/DMK32BUR0521 CAD図面：STPファイル ケースモデル 【Cマウント】 H36mm × W36mm × L25mm |
 [ZIP形式：250KB] |
| DFK32BUR0521/DMK32BUR0521 CAD図面：STPファイル ケースモデル 【CSマウント】 H36mm × W36mm × L25mm |
[ZIP形式：250KB] |
|
| DFM32UR0521-ML/DMM32UR0521-ML CAD図面：STPファイル ボードモデル H30mm × W30mm × L15mm |
[ZIP形式：489KB] |
|
| TLH10-32Us-4M CAD図面：STPファイル レンズホルダ 10mm スクリュー付 32-ML用 |
[ZIP形式：26KB] |
|
| 全モデル 共通関連資料 |
分光感度グラフ（英語版） | [PDF形式：1.4MB] |
| トリガー＆I/O資料（英語版） ※22 / 27 / 37 / 42 / 72シリーズ用 |
[PDF形式：1MB] |
|
| トリガー＆I/O資料（英語版） ※23 / 33 / 33e / DFKZシリーズ用 |
[PDF形式：1.2MB] |
|
| 寸法図面（英語版） ※27 / 33 / 33e / 37 / 38シリーズ用 |
[PDF形式：0.9MB] |
|
| 寸法図面（英語版） ※21 / 22 / 23 / 24 / 42 / 72シリーズ、 オートフォーカス、電動ズームレンズ内蔵カメラ用 |
[PDF形式：1.8MB] |
|
| 寸法図面（英語版） ※ボードモデル用 |
[PDF形式：436KB] |
|
| ホワイトバランス（英語版） | [PDF形式：214KB] |
|
| 外部トリガープロパティ設定 | [PDF形式：508KB] |
