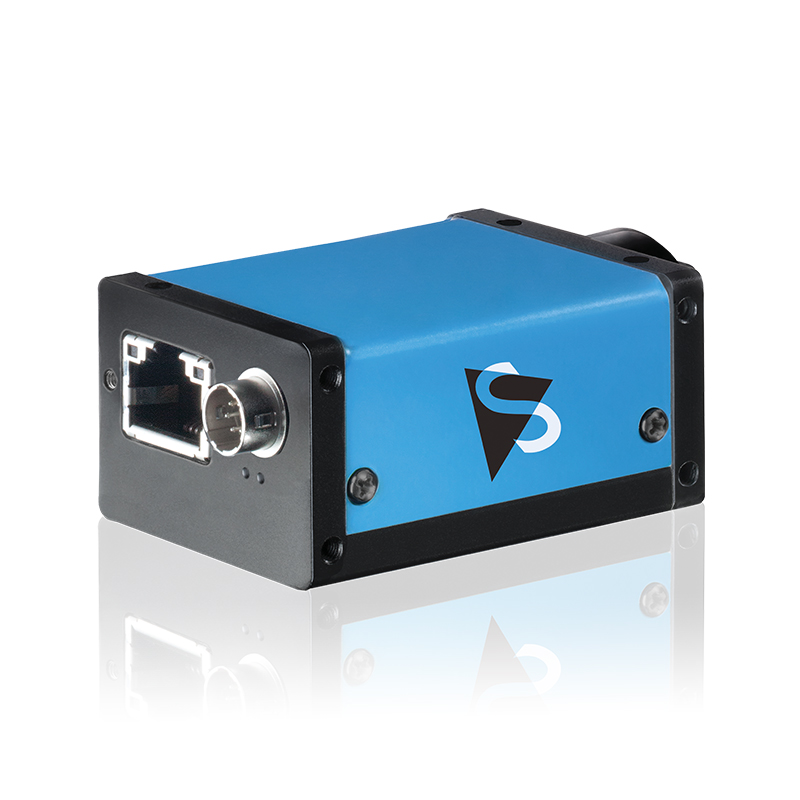

DFK38GX304-a/DMK38GX304-a
製品名
DFK38GX304-a/DMK38GX304-a
1.1" Sony CMOS Pregius IMX304 搭載
4096×3000 @9fps 1230万画素 カラー or モノクロ
- 1230万画素 1.1" Sony CMOS Pregius IMX304 搭載
- 4096×3000 @9フレーム/秒 カラー or モノクロ
- GigEVision準拠、専用DirectShow/WDMドライバ付属
- AdLink PCIe-GIE74P-PoEもセットで販売可能
- 遠隔設置に最適（100mまで）スイッチングハブによりさらに延長可能
- PoE又は外部電源供給可能
- GPI/Oインターフェース搭載
- WDMベースドライバ DirectX/DirectShow対応
- 多機能ビューワICCaptureソフトウェア付属
- 使い易いICImagingControlソフトウェア開発キット付属
- レンズマウント：C or CS（C-CSマウント変換リング付）
- C or CS マウントからM12マウントへの変換リングもあり
- 三脚アダプタ標準付属
- Linuxに対応
- 標準在庫モデルは短納期
- テスト評価貸出し可能
The Imaging Source社の産業用GigEカメラDFK38GX304-a / DMK38GX304-aは、1.1" Sony CMOS Pregius IMX304のセンサを搭載し、解像度4096×3000@9fpsで動作する産業用カメラです。
多機能なビューワソフトウェア ICCaptureが付属するほか、豊富なサンプルプログラムが用意されている専用SDK ICImagingControlが付属し、プログラム開発を強力にサポート。専用SDKの他、HALCONやLabViewなどにも対応しており、様々な方法で制御が可能です。
メーカー独自開発のドライバにより、大容量データを安定して転送可能。コンパクトサイズで装置組み込みに最適。
C-CS変換リングを標準装備しており、Cマウントレンズ、CSマウントレンズのどちらでも接続可能です。
※レンズは別売りです。
| 商品コード（型番） | DFK38GX304-a（カラー） / DMK38GX304-a（モノクロ） |
|---|---|
| 解像度 | 4096×3000 @ 9fps 1230万画素 |
| 階調 | ADC 12bit |
| ピクセルフォーマット | カラー：8-Bit Bayer (RG), 12-Bit Bayer Packed (RG), 16-Bit Bayer (RG), YUV 4:2:2, YUV 4:1:1 モノクロ：8-Bit Monochrome, 12-Bit Packed Monochrome, 16-Bit Monochrome |
| センサ | カラー：ソニー CMOS Pregius IMX304LQR モノクロ：ソニー CMOS Pregius IMX304LLR |
| フォーマット | 1.1インチ |
| ピクセルサイズ | 3.45μm × 3.45μm |
| シャッター方式 | グローバルシャッター |
| シャッター（露光時間） | マニュアル or オート（2µs ～ 4s） |
| ゲイン | マニュアル or オート（0 ～ 48dB） |
| レンズマウント | レンズマウント：Cマウント（CSマウントオプション有り） |
| 三脚アダプタ | 標準付属 |
| 外部入力 / 出力 | GPI/O, トリガー入力 & ストロボ出力 |
| IRカットフィルタ | カラー：カメラケースに固定（DBKという型番で取外した状態で納品も可能） モノクロ：なし |
| サイズ / 重量 | ケースモデル：H29mm × W44mm × L75mm / 165g |
| インターフェース | GigEインターフェース |
| 電源 | 外部電源供給 11～13VDC または PoE 48～56VDC |
| 消費電力 | 約400ｍA @ 12VDC |
| 使用環境温度 / 湿度 | -5℃ ～ ＋50℃ / 20% ～ 80% 結露しないこと |
| ドライバ | WDMベースドライバ |
| ビューワソフトウェア | ICCaptureソフトウェア、ICMeasureソフトウェア（標準添付） |
| SDK | ICImagingControl ソフトウェア開発キット（標準添付） |
| API | ICImagingControl / DirectX・DirectShow対応 / その他下記リスト参照 |
| Extension | For TWAIN、ActivVision Tool、HALCON、LabVIEW、Vision Pro |
| 対応OS | Windows7（32/64bit）、Windows8（32/64bit）、Windows10、Windows11、Linux |
| コンプライアンス | FCCクラスB、CE対応（ケースモデル）、RoHS |
対応ソフトウェア開発環境 & アプリケーションソフトウェア
| MVTec | Halcon | 開発環境/画像取り込み&処理 |
|---|---|---|
| ActivVision Tools | 開発環境/画像取り込み&処理 | |
| ナショナルインスツルメンツ | LabVIEW | 開発環境/画像取り込み&処理 |
| Norpix | StreamPix | 画像記録ソフトウェア |
| Cognex | Vision Pro | 開発環境/画像取り込み&処理 |
| TWAIN | TWAIN | 画像取り込み |
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | DFK38GX304-a | 1230万画素GigE CMOSカメラ カラー | お問い合わせ |
| DBK38GX304-a | 1230万画素GigE CMOSカメラ カラー IRカットフィルタ無し |
お問い合わせ | |
| DMK38GX304-a | 1230万画素GigE CMOSカメラ モノクロ | お問い合わせ | |
| 電源 | GigE23/PWR/Trig | GigEカメラ用電源アダプタケーブル（約20cm） BNCトリガ入力コネクタ付 |
お問い合わせ |
| PSU/12V/JP | 電源アダプタ12VDC / GigE23/PWR/Trig用 | お問い合わせ | |
| NICカード | AdLink PCIe-GIE74P-PoE | AdLink 4port LANカードPoE対応 PCIe x4 | お問い合わせ |
| レンズ | 固定焦点レンズ | 標準・広角・耐振動・高精度レンズ | お問い合わせ |
| 高倍率マクロレンズ | 0.3～8.5倍 TMNマクロレンズ | お問い合わせ |
- カメラ
- 三脚アダプタ
- 三脚アダプタ
- ドライバ
- キャプチャソフト
- ソフトウェア開発キット
- ドキュメント
※注意事項
- カメラ本体に電源は付属しません。
- レンズ、GigEケーブルなどは別売です。
- ビューワソフトウェア、ソフトウェア開発キットはカメラに付属しています。
| リファレンス マニュアル |
DFK38GX304-a（英語版） 1230万画素 産業用GigEカメラ ケースモデル・カラー |
 [PDF形式：7.9MB] |
|---|---|---|
| DMK38GX304-a（英語版） 1230万画素 産業用GigEカメラ ケースモデル・モノクロ |
[PDF形式：7.2MB] |
|
| 全モデル 共通関連資料 |
分光感度グラフ（英語版） | [PDF形式：1.4MB] |
| トリガー＆I/O資料（英語版） ※22 / 27 / 37 / 42 / 72シリーズ用 |
[PDF形式：1MB] |
|
| トリガー＆I/O資料（英語版） ※23 / 33 / 33e / DFKZシリーズ用 |
[PDF形式：1.2MB] |
|
| 寸法図面（英語版） ※27 / 33 / 33e / 37 / 38シリーズ用 |
[PDF形式：0.9MB] |
|
| 寸法図面（英語版） ※21 / 22 / 23 / 24 / 42 / 72シリーズ、 オートフォーカス、電動ズームレンズ内蔵カメラ用 |
[PDF形式：1.8MB] |
|
| 寸法図面（英語版） ※ボードモデル用 |
[PDF形式：436KB] |
|
| ホワイトバランス（英語版） | [PDF形式：214KB] |
|
| 外部トリガープロパティ設定 | [PDF形式：508KB] |
|
| LANケーブルについて | [PDF形式：522KB] |
The Imaging Source社の産業用GigEカメラDFK23G/33G/33Ge シリーズは、豊富なサンプルプログラムを持つ専用SDKが付属した、小型GigEカメラシリーズです。 初心者に易しいSDK（ソフトウェア開発キット）、ICImagingControlがあるので、産業用カメラの入門、画像処理入門デバイスとしてカメラをご利用いただけます。
カメラは低ノイズ高画質なSONY社製 EXMOR・Pregius・Pregiusセンサに加え、高速低価格なOnsemi社製 PYTHONセンサ、高解像度低価格な旧Aptina社製センサを豊富にラインナップしています。GenICam、GigE Visionにも準拠した独自開発のDirectShow / WDMベースドライバにより、一般的なDirectShowデバイスとして認識されます。 HALCON、LabVIEW、MATLAB、Cognex VisionProといった各種ソフトウェアにも対応しています。また、マルチカメラに対応した標準ビューワツールICCapture、簡易寸法計測が可能なICMeasureも付属。
バーコード読取ソフト付で、2次元コードを読み取る自動認識システムなども低価格で構築可能。複数台同時制御・撮影・録画可能で、FAの検査ラインや生産設備の自動化にも低価格で貢献します。また、ステレオカメラにして３次元の距離計測システムの構築等にもご利用いただけます。
Linuxの開発環境でも動作します。Aravisのフリーのライブラリーを使う事で開発も簡単に済みます。
全モデルにおいてC&CSマウントレンズに対応し、外部入出力用のGPI/Oインターフェイスを搭載しています。 また、ヒートシンクが標準付属しているモデルもあり、GigEカメラ特有の熱害による不安定動作・熱ノイズの低減に成功したモデルもございます。 安定動作工業用マシンビジョンカメラとしてご検討ください。 用途に合うレンズとの組合せもゼロから選定させていただいております。
購入前には、カメラとレンズを合わせて貸出し評価が可能です。標準在庫モデルは納期は2日という短納期も可能な場合があります。お気軽にお問合せください。
