VCXG-13NIR 小型・軽量GigEカメラ VCXGシリーズ Baumer | 産業用カメラ

高速GigEカメラ Baumer（バウマー）社製

製品名
VCXG-13NIR

CMOS 1280×1024 @ 94fps 130万画素 NIR

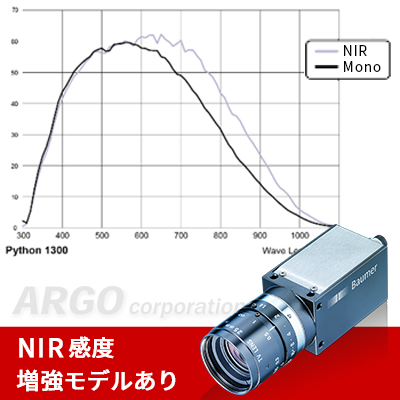

Baumer VCXG-13NIR 130万画素小型GigEカメラ NIR感度増強モデル
耐環境温度：0～＋65℃（標準）
1280×1024 @ 94fps 高速CMOSセンサ搭載
マルチキャスト転送対応
カラーでもビニング可能なTrueColorBinning対応
耐振動 / 耐衝撃： 10G / 100G
IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠

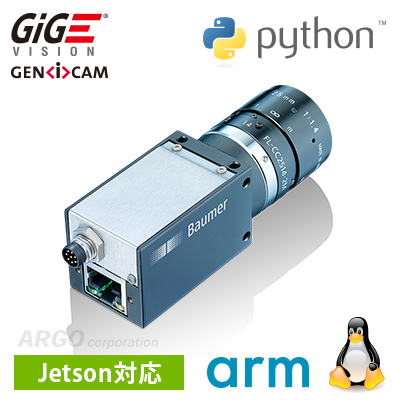

Pythonでの制御に対応（aravis、harvesters）
パケット再送による確実なデータ転送可能
1000BASEでも100BASEでも動作可能
PoEによる給電も可能（1000Base/100Base両対応）

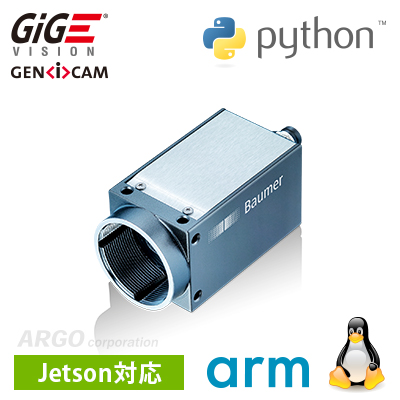

NVIDIA Jetsonシリーズ、Raspberry Pi対応
IO制御にPLC準拠の電圧を利用可能

カタログPDF

アルゴ取扱いのBaumer（バウマー）社のVCXG-13NIRはON Semiconductor製の高速CMOS PYTHONを搭載し解像度1280×1024で94fpsの取り込みが可能です。Baumerの堅実な設計が小型ながらも安定した動作を提供します。

再送用内部バッファによる確実で安定したデータ転送を備え、フリーランと同等のフレームレートでトリガー撮影可能なオーバーラップトリガーモードを装備。PLCとの連携を意識したマルチプルデジタルI/Oも搭載。

高効率放熱設計と温度監視センサが高温環境下での安定した動作を提供し、一定の振動/衝撃耐性も確保されていますのでより負荷の高い環境化への適応性も考慮されています。

付属SDKのBaumer-GAPIは開発者にとって直感的なインタフェイスが支援され、ソフトウェア開発用のマニュアル内容も充実し、Windows/Linux（32/64bit）に対応しています。

GigE VisionやGenICam APIにも対応しておりますので、各種サードパーティー製ソフトでの動作も可能です。

※レンズは別売です。

仕様
寸法図面

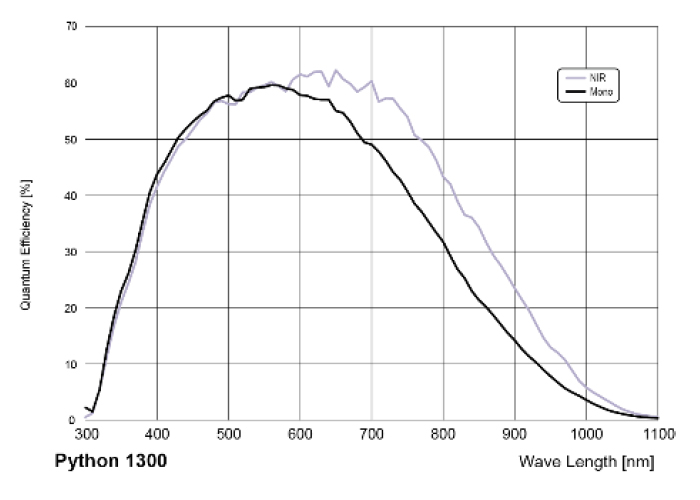

分光感度特性
価格
商品コード/注意事項
関連資料

解像度

1280×1024

階調

8 / 10 ビット対応（10ビットADC）

ダイナミックレンジ

57dB（typical）

センサ

CMOS ON Semiconductor：PYTHON 1300

センサフォーマット

1/2”フォーマット

ピクセルサイズ

4.8µm × 4.8µm

シャッター方式

グローバルシャッター

フレームレート
（fps）

解像度

NIR
1280×1024

94
1280×720

133
1024×768

156
800×600

256
640×480

401
320×240

1601

露光制御
（オート制御対応）

20µsec ～ 1sec （1μsec単位で指定可能）

ゲイン制御
（オート制御対応）

0 ～＋18dB

再送メモリバッファ

60MB

JumboFrame機能

9,000Byteまで対応

オペレーションモード

トリガーモード / フリーランモード

機能

転送遅延 / タイマー / LUT / 欠陥画素補正 / 固定パターンノイズ補正 / パケット再送 / イベントログ出力

パーシャルスキャン

縦横任意指定可能

ビニング
（TrueColorBinning対応）

2×2

イメージフォーマット

モノクロ：Mono

外部入出力
×4系統

種類	系統数	電圧域		電流域	保護回路
Digital Input	×1	Low：0 ～ 4.5VDC High：11 ～ 30VDC		3～10mA	Optocoupler（保護回路あり）
Digital Output	×1	High or Low：5 ～ 30VDC		max=50mA	Optocoupler（保護回路あり）
GPIO	×2	used as Input	Low：0 ～ 0.8VDC High：2 ～ 30VDC	-	Direct （FPGA直結、保護回路なし）
GPIO	×2	used as Output	Low：0 ～ 0.4VDC High：2.4～ 3.3VDC	-	Direct （FPGA直結、保護回路なし）

サイズ・重量

29 × 29 × 49mm、120g

インターフェース

GigabitEthernet（1000BASE）/ FastEthernet（100BASE）

IPアドレス設定

固定IP / DHCP / LLA

レンズマウント

Cマウント

コネクタ

RJ45：GigabitEthernet
M8コネクタ（8pin）：電源＋トリガー入出力

電源 / 消費電力

電源12～24VDC / 2.6W（PoE時 3.2W）

使用環境温度 / 湿度

動作時 0 ～＋65℃ / 湿度 10% ～ 90% 結露しないこと

耐振動 / 耐衝撃

10G / 100G
IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, IEC 60068-2-29 試験規格準拠

MTBF

63年＠45℃、40年＠60℃　 ※通常モデルの場合

SDK
（カメラに付属）

Baumer-GAPI：C/C++,C#,VB.Net
neoAPI：Python,C/C++,C#

API

GigE Vision、GenICam準拠

対応
サードパーティソフト

・Zebra Aurora Vision
・MVTec：HALCON（8.0.2以上）
・NI：LabView（Vision Acquisition Software8.2.1以上）
・Cognex：VisionPro（5.0以上）
・Matrox：MIL（8.0以上）
・MathWorks：MATLAB（R2010b以上）
・Python Harvesters（Python3.4～3.7、64bit OS）
・Python aravis（Python3以上、64bit OS）
・Norpix：StreamPix

32/64bit：Windows（8.1以降のWindowsOS）
32/64bit：Linux（全ディストリビューション）

ARM

NVIDIA：各Jetsonシリーズ対応
RaspberryPi：各RaspberryPiシリーズ対応
その他ARMプロセッサ環境（armhf/aarch64）対応

コンプライアンス

CE、RoHS、REACh

▲タブのトップへ戻る

VCXG-13NIR

▲タブのトップへ戻る

	商品コード（型番）	構成/内容	価格
カメラ	VCXG-13NIR	PoE対応　小型高画質GigEカメラ　NIR感度増強モデル　モノクロ　CMOS　130万画素	お問い合わせ

※一括で複数台ご検討の場合は別途ご相談ください。

ネットワーク機器

商品コード（型番）	構成/内容	価格
AdLink PCIe-GIE74P-PoE	AdLink 4port LANカードPoE対応 PCIe x4	78,000円税込 85,800円
BIJ-POE-1P2G	1台接続用 PoE Power Injector/AC100V電源用（スイッチングハブ機能はありません）	16,280円税込 17,908円
BS-GS2008P	PoE＋対応 GigEスイッチングハブ/AC100V電源用（RJ45：8Port）	お問い合わせ

ケーブル

商品コード（型番）	構成/内容	価格
AC12V.2-M8-8	12VDC LX/VCXG用ACアダプタ 8pin-M8コネクタ仕様（トリガ用ケーブル付き）	25,000円税込 27,500円
CAM8.A8-NS-2m	8pin-M8コネクタ付き電源&トリガ用ケーブル 2m（先バラシールドなし）	6,000円税込 6,600円
CAM8.A8-5m	8pin-M8コネクタ付き電源&トリガ用ケーブル 5m（先バラ）	18,000円税込 19,800円
CAM8.A8-10m	8pin-M8コネクタ付き電源&トリガ用ケーブル 10m（先バラ）	25,000円税込 27,500円
CAM8.A8-5m(90°)	L字型8pin-M8コネクタ付き電源&トリガ用ケーブル 5m（先バラ）	20,000円税込 22,000円

マウントアダプタ・ヒートシンク

商品コード（型番）	構成/内容	価格
Mounting Adapter Type D (Front)	VCX用前面固定マウントアダプタ	7,000円税込 7,700円
Mounting Adapter Type E (Tripod)	VCX/VEX用三脚固定マウントアダプタ	7,000円税込 7,700円
Heat Sink Type C	三脚固定穴付VCX/VEX用ヒートシンク（50×64×20mm）	7,000円税込 7,700円
