オールインワン小型GigEカメラ Baumer（バウマー）社製
製品名
VIXG-10M.W.16
製品名
VIXG-10M.W.16
レンズ・照明内蔵 オートフォーカスカメラ
CMOS 1280×800 @ 50fps 130万画素 モノクロ
- Baumer VIXG-10M.W.16 100万画素 GigEカメラ
- 1280×800 @ 50fps 高速CMOSセンサ搭載
- レンズ・LED照明・オートフォーカスがオールインワンのキューブカメラ
- マルチキャスト転送対応
- IEC 60068-2-6, IEC 60068-2-29 試験規格準拠
- Pythonでの制御に対応（aravis、harvesters）
- パケット再送による確実なデータ転送可能
- 1000BASEでも100BASEでも動作可能
- NVIDIA Jetsonシリーズ、Raspberry Pi対応
- IO制御にPLC準拠の電圧を利用可能
アルゴ取扱いのBaumer（バウマー）社のVIXG-10M.W.16はON Semiconductor製のAR0144CSを搭載し、解像度1280×800で50fpsの取り込みが可能です。Baumerの堅実な設計が小型ながらも安定した動作を提供します。
再送用内部バッファによる確実で安定したデータ転送を備え、フリーランと同等のフレームレートでトリガー撮影可能なオーバーラップトリガーモードを装備。PLCとの連携を意識したマルチプルデジタルI/Oも搭載。
高効率放熱設計と温度監視センサが高温環境下での安定した動作を提供し、一定の振動/衝撃耐性も確保されていますのでより負荷の高い環境化への適応性も考慮されています。
付属SDKのBaumer-GAPIは開発者にとって直感的なインタフェイスが支援され、ソフトウェア開発用のマニュアル内容も充実し、Windows/Linux（32/64bit）に対応しています。
GigE VisionやGEN<I>CAM APIにも対応しておりますので、各種サードパーティー製ソフトでの動作も可能です。
※レンズは別売です。
FOVとフォーカスエリア

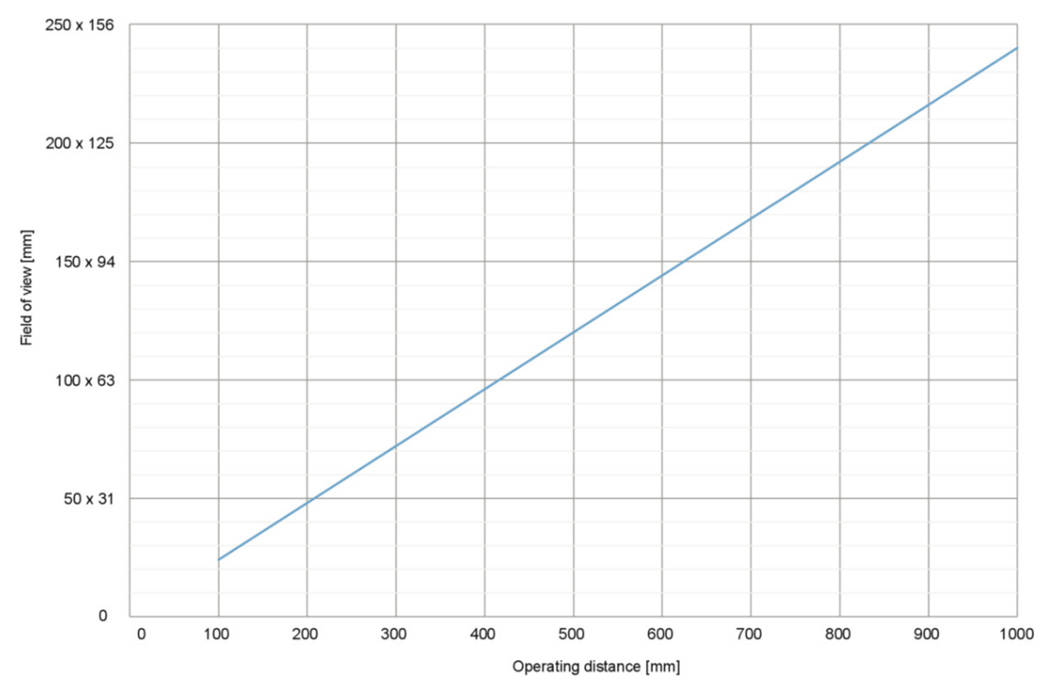

| VIXG-10M.W.16のFOV | ||
|
||
| ※グラフをクリックすると拡大表示されます。 | ||
| 解像度 | 1280×800：モノクロ | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 階調 | 8 / 10 ビット対応 （10ビットADC） | |||||||||||||||||||||||||||
| ダイナミックレンジ | 57dB（typical） | |||||||||||||||||||||||||||
| センサ | CMOS ON Semiconductor：AR0144CS | |||||||||||||||||||||||||||
| センサフォーマット | 1/4”フォーマット | |||||||||||||||||||||||||||
| ピクセルサイズ | 3.0µm × 3.0µm | |||||||||||||||||||||||||||
| シャッター方式 | グローバルシャッター | |||||||||||||||||||||||||||
| フレームレート （fps） |
50fps | |||||||||||||||||||||||||||
| 露光制御 （オート制御対応） |
11µsec ～ 5msec | |||||||||||||||||||||||||||
| レンズ | f = 16mm、 F/1.8（カメラに内蔵） | |||||||||||||||||||||||||||
| フォーカス | 電動式フォーカス調整（オートフォーカス対応） | |||||||||||||||||||||||||||
| フォーカスレンジ | 100 ～ 1000mm | |||||||||||||||||||||||||||
| FOV（距離 50mm） | 23 × 14 mm | |||||||||||||||||||||||||||
| FOV（距離 1000mm） | 240 × 150 mm | |||||||||||||||||||||||||||
| 照明 | 16個のLED照明 | |||||||||||||||||||||||||||
| LEDインジケーターリング | 準備完了/アクティブ/エラー用の４つのRGB LED | |||||||||||||||||||||||||||
| ポインタ | 緑（570 nm）、画像の中心付近 | |||||||||||||||||||||||||||
| ディスプレイ | OLED、128×64ピクセル、0.96インチ、焼き付き防止機能付き | |||||||||||||||||||||||||||
| ボタン | ２個のqTeachボタン | |||||||||||||||||||||||||||
| オペレーションモード | トリガーモード / フリーランモード | |||||||||||||||||||||||||||
| 機能 | 転送遅延 / タイマー / LUT / 欠陥画素補正 / 固定パターンノイズ補正 / パケット再送 / イベントログ出力 | |||||||||||||||||||||||||||
| パーシャルスキャン | 縦横任意指定可能 | |||||||||||||||||||||||||||
| イメージフォーマット | モノクロ：Mono | |||||||||||||||||||||||||||
| 外部入出力 ×4系統 |
|
|||||||||||||||||||||||||||
| サイズ・重量 | 50 × 50 × 53mm、350g | |||||||||||||||||||||||||||
| インターフェース | GigabitEthernet（1000BASE）/ FastEthernet（100BASE） | |||||||||||||||||||||||||||
| IPアドレス設定 | 固定IP / DHCP / LLA | |||||||||||||||||||||||||||
| コネクタ | M12：Gigabit Ethernet M12コネクタ（12pin）：電源＋トリガー入出力 |
|||||||||||||||||||||||||||
| 電源 / 消費電力 | 電源24VDC / 5.5W | |||||||||||||||||||||||||||
| 使用環境温度 / 湿度 | 動作時 0 ～ ＋45℃ / 湿度 0% ～ 85% 結露しないこと | |||||||||||||||||||||||||||
| 耐振動 / 耐衝撃 | IEC 60068-2-6, IEC 60068-2-27 試験規格準拠 | |||||||||||||||||||||||||||
| SDK （カメラに付属） |
Baumer-GAPI：C/C++,C#,VB.Net neoAPI：Python,C/C++,C# |
|||||||||||||||||||||||||||
| API | GigE Vision、GEN<I>CAM準拠 | |||||||||||||||||||||||||||
| 対応 サードパーティソフト |
・Zebra Aurora Vision ・MVTec：HALCON（8.0.2以上） ・NI：LabView（Vision Acquisition Software8.2.1以上） ・Cognex：VisionPro（5.0以上） ・Matrox：MIL（8.0以上） ・MathWorks：MATLAB（R2010b以上） ・Python Harvesters（Python3.4～3.7、64bit OS） ・Python aravis（Python3以上、64bit OS） ・Norpix：StreamPix |
|||||||||||||||||||||||||||
| OS | 32/64bit：Windows（8.1以降のWindowsOS） 32/64bit：Linux（全ディストリビューション） |
|||||||||||||||||||||||||||
| ARM | NVIDIA：各Jetsonシリーズ対応 RaspberryPi：各RaspberryPiシリーズ対応 その他ARMプロセッサ環境（armhf/aarch64）対応 |
|||||||||||||||||||||||||||
| コンプライアンス | CE、RoHS | |||||||||||||||||||||||||||
▲タブのトップへ戻る
▲タブのトップへ戻る
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| カメラ | VIXG-10M.W.16 | 100万画素 モノクロ GigEカメラ IP67対応 LED･ミニレンズ内蔵(16mm) | お問い合わせ |
| 電源用ACアダプタ ＆トリガーケーブル |
AC24V.2-M12-I | 24VDC VCXG.I/VLXT用ACアダプタ 12pin-M12コネクタ仕様 |
25,000円 税込 27,500円 |
※一括で複数台ご検討の場合は別途ご相談ください。
ネットワーク機器
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
AdLink PCIe-GIE74P-PoE | AdLink 4port LANカードPoE対応 PCIe x4 | 78,000円 税込 85,800円 |
| BIJ-POE-1P2G | 1台接続用 PoE Power Injector/AC100V電源用 （スイッチングハブ機能はありません） |
16,280円 税込 17,908円 |
|
| BS-GS2008P | PoE＋対応 GigEスイッチングハブ/AC100V電源用 （RJ45：8Port） |
お問い合わせ |
専用LANケーブル
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
CAM12.X8-5m | CAT6A 高屈曲LANケーブル（5m） IP67用M12コネクタ仕様 |
40,000円 税込 44,000円 |
|
CAM12.X8-10m | CAT6A 高屈曲LANケーブル（10m） IP67用M12コネクタ仕様 |
50,000円 税込 55,000円 |
|
CAM12.X8-15m | CAT6A 高屈曲LANケーブル（15m） IP67用M12コネクタ仕様 |
60,000円 税込 66,000円 |
|
CAM12.X8-20m | CAT6A 高屈曲LANケーブル（20m） IP67用M12コネクタ仕様 |
70,000円 税込 77,000円 |
 |
Cable GigE M12X/RJ45, 5.0m,STP,flex,90° | CAT6A フレキシブルLANケーブル（5m） L字型 M12コネクタ仕様 |
30,000円 税込 33,000円 |
|
Cable GigE M12X/RJ45, 10.0m,STP,flex,90° | CAT6A フレキシブルLANケーブル（10m） L字型 M12コネクタ仕様 |
50,000円 税込 55,000円 |
トリガーケーブル（先バラ）
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
ESG 34JP0200GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 2m（先バラ） |
20,000円 税込 22,000円 |
|
ESG 34JP0500GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
25,000円 税込 27,500円 |
|
ESG 34JP1000GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 10m（先バラ） |
30,000円 税込 33,000円 |
|
ESG 34JP2000GS | 12pin-M12コネクタ付き 電源&トリガ用ケーブル 20m（先バラ） |
55,000円 税込 60,500円 |
 |
ESW 33JP0200GS | L字型 12pin-M12コネクタ付き 電源&トリガ用ケーブル 2m（先バラ） |
25,000円 税込 27,500円 |
|
ESW 33JP0500GS | L字型 12pin-M12コネクタ付き 電源&トリガ用ケーブル 5m（先バラ） |
30,000円 税込 33,000円 |
|
ESW 33JP1000GS | L字型 12pin-M12コネクタ付き 電源&トリガ用ケーブル 10m（先バラ） |
40,000円 税込 44,000円 |
|
ESW 33JP2000GS | L字型 12pin-M12コネクタ付き 電源&トリガ用ケーブル 20m（先バラ） |
55,000円 税込 60,500円 |
マウントアダプタ・ヒートシンク
偏光フィルタ
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
 |
Polarisation filter | 偏光フィルタ | お問い合わせ |
ソフトウェア
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| StreamPix9 | マルチ制御対応汎用レコーディングソフト | サイト参照 |
※注意事項
- GPIOは非絶縁入出力タイプになっているため規定を超える過電圧や過電流が流れるとカメラの故障を引き起こします。
- 100BASEで使用する場合出力されるフレームレートは大幅に低下します。
