ハイパースペクトルセンサー・イメージ分光カメラ

シリーズ名

RedEyeシリーズ

マシンビジョン・SWIRハイパースペクトルカメラ

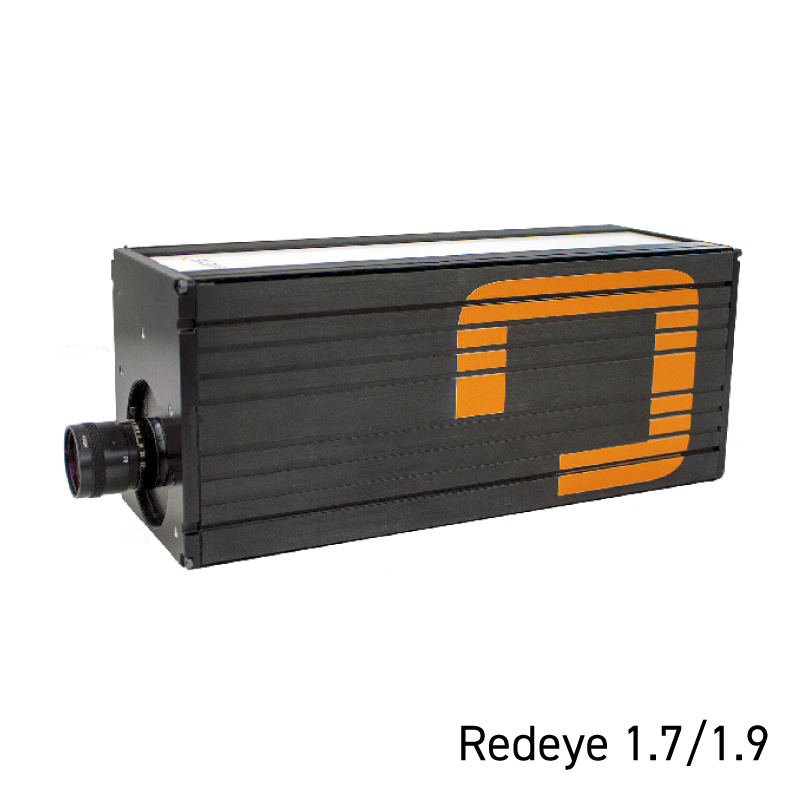

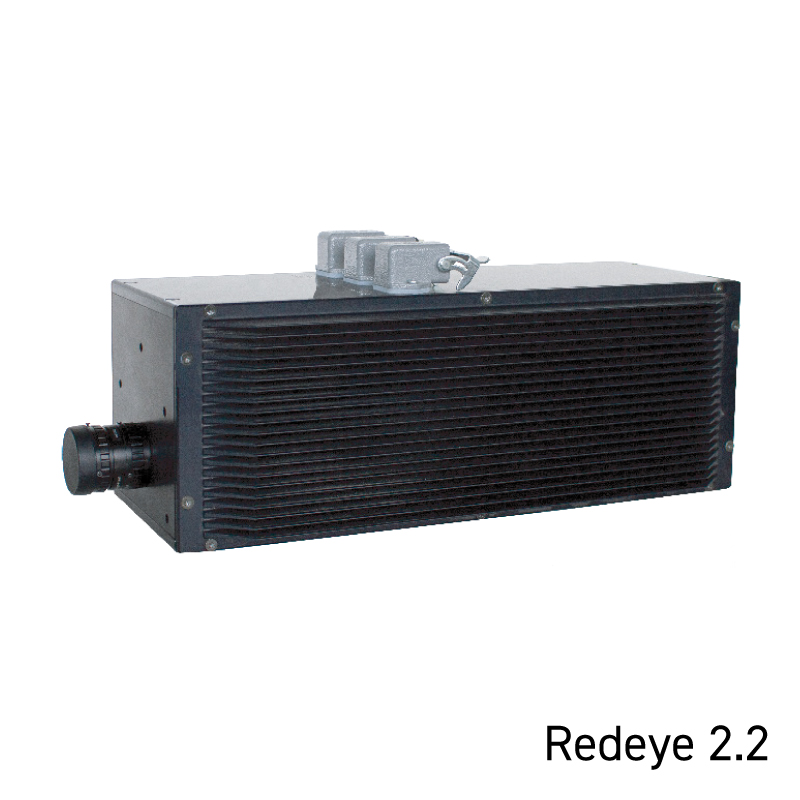

Redeye 1.7/1.9 Redeye 2.2 ColExオプション + RedEye

point
  • プッシュブルーム(ラインスキャン)式ハイパースペクトルカメラ
  • 近赤外・短波赤外950-2200nmの測定に対応
  • 空間分解能320/640ピクセル
  • 波長分解能256/512バンド
  • 波長を絞って高速撮影
  • 大きなピクセルサイズで優れた感光性
  • ROI対応
  • Gigabit Ethernetインターフェイス
  • 産業用IP65/IP67対応の堅牢設計
  • ColExオプションでRGB画像取得

Inno-Spec社のRedEyeシリーズは、近赤外(NIR)と短波長赤外(SWIR)の波長域に対応したプッシュブルーム方式のハイパースペクトルカメラシリーズです。ラインスキャンモデルとなりますので、ベルトコンベアやステージなどで撮影対象を動かして撮影を行います。用途に応じて 950-1700nm、1100-1900nm、1200-2200nm の3つの波長域に対応した4つのモデルをラインナップしています。

RedEyeシリーズは、速い撮影速度、卓越したスペクトル分解能と空間分解能、フレキシブルな視野の調整により、高速で移動する対象物でもリアルタイムのインラインモニタリングが可能です。赤外信号にRGBデータを統合するオプションColExアダプタを組み合わせれば、カラー画像を記録することもできます。高速で信頼性の高い結果を、高いコストパフォーマンスで提供いたします。

プラスチック、食品、材料、医薬品、廃棄物など様々な対象物に利用され、品質検査や異物の検出、素材の分類、成分分析、コーティング解析などの産業用途において、肉眼では見えない情報を捉えることができます。システムやインラインプロセス制御に使用されます。

モデル名

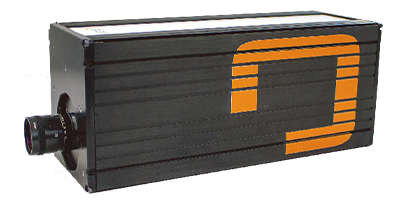

RedEye 1.7

Red Eye 1.7 High Res

RedEye 1.9

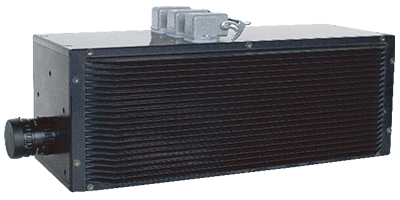

RedEye 2.2
波長レンジ(typ) 950 ~ 1700nm 1100 ~ 1900nm 1200 ~ 2200nm
分光分散(Dispersion) 3.1nm/px 1.6nm/px 3.7nm/px 4.3nm/px
波長分解能
(80µmスリット)
9nm 11nm 13nm
スポット半径RMS <35µm <85µm
スマイル <60µm <75µm
キーストーン <50µm <120µm <25µm
F/# 2.6 2.5 2.6
スリット幅 80µm(30, 50, 100µm) 80µm
検出器 InGaAs extended InGaAs
空間解像度 320 640 320
波長解像度 256 512 256
ピクセルサイズ 30µm×30µm 15µm×15µm 30µm×30µm
ビット深度 13bit 12bit 14bit
フレームレート full frame 340fps 225fps 330fps
4 bands 4200fps 16390fps 4200fps
インターフェイス Gigabit Ethernet
カメラ制御 GigE Vision standard RS485
ColExオプション 対応
入力電圧 12-36VDC 24VDC
冷却 1-Stage TEC 2-Stage TEC
動作温度 -5ºC ~ +40ºC
保管温度 -5ºC ~ +50ºC
寸法(L×W×H) 368 × 130 × 145mm 361 × 162 × 145mm 400 × 184 × 180mm
重量 4.7kg 6.0kg 10.5kg
レンズマウント Cマウント
保護規格 IP65/IP67

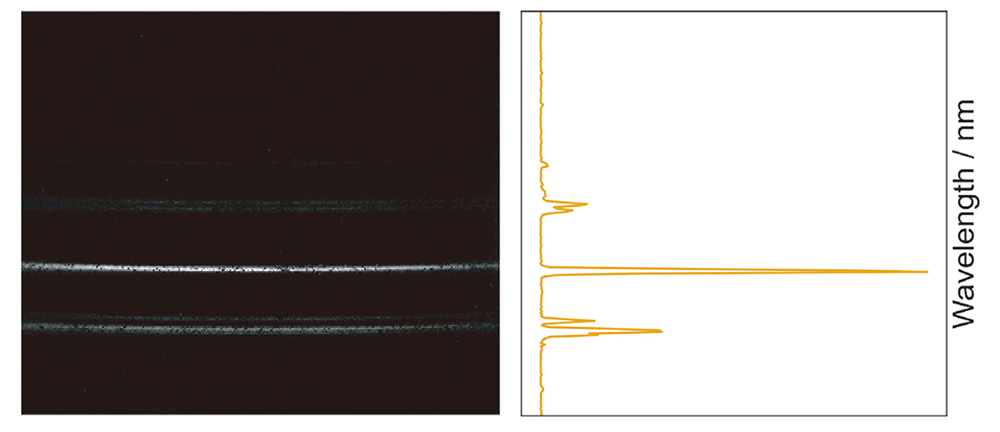

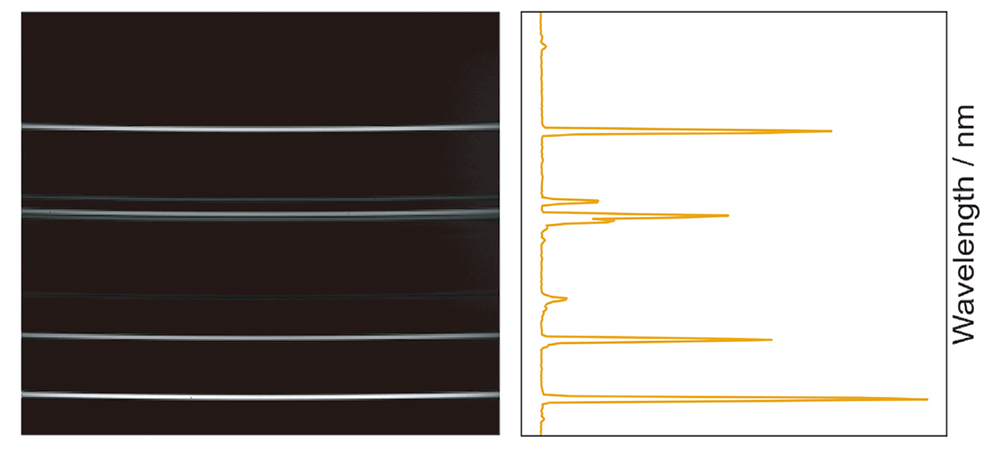

スリットイメージ

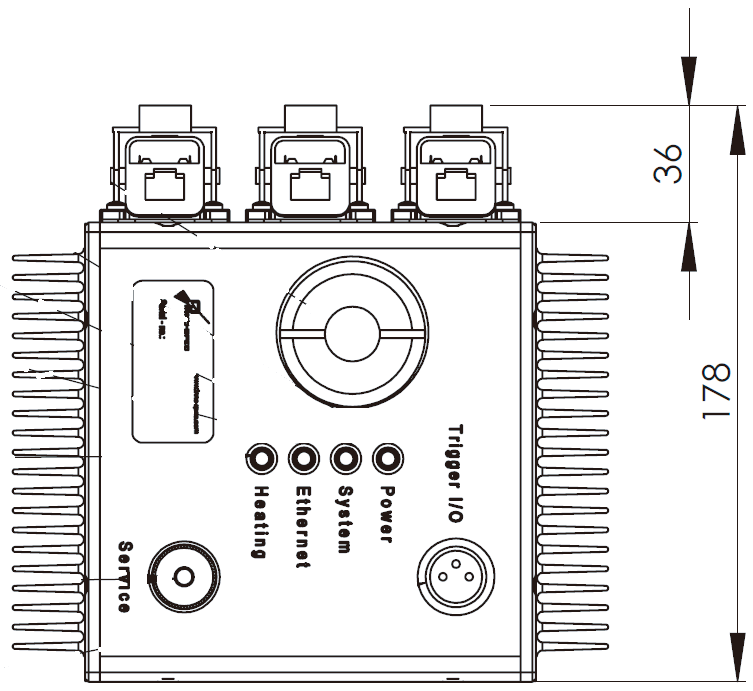

背面図
▲タブのトップへ戻る

ColExオプションは、RedEye1.7、RedEye1.7HighRes、RedEye1.9の高品質なスペクトル情報に、カラー情報を拡張(Color Extension)するアダプターオプションです。
ダイクロイックビームスプリッターを使用しており、可視スペクトルを効率的にRGBカメラに導く一方、NIRスペクトルをRedEyeに届けます。
別軸のカラーカメラを用意する必要がなく、一体型システムとして同時にデータ取得が可能です。両方のカメラが同じスピードで同じラインを取得され、NIRのスペクトルデータがカラーデータで補完されます。

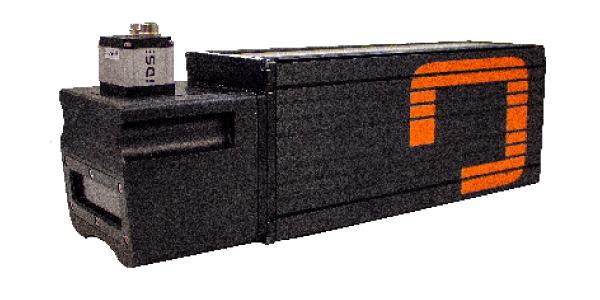

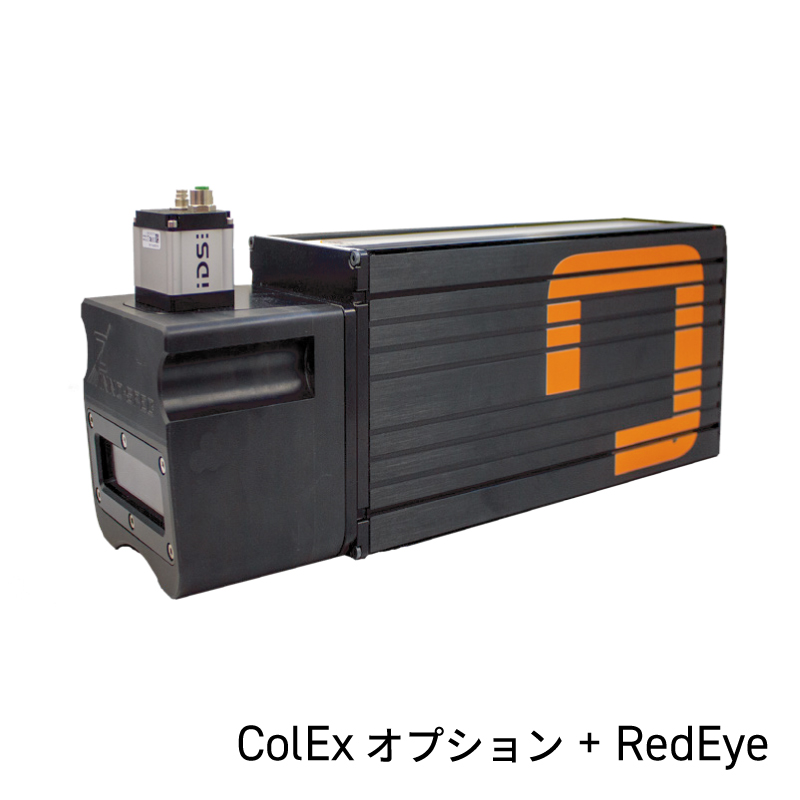

RedEye ColExオプション

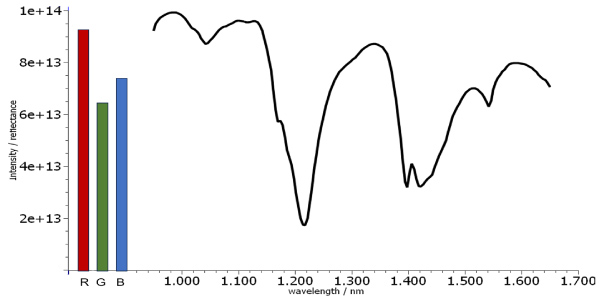

ColExを使用することで、化学的組成を示すパラメータとともに、非常に重要な色情報が取得でき、選別処理や分析・評価に革命をもたらします。
リサイクルにおけるPETの色判別や組成と色の両方に基づく果物の選別などを一つの工程で実施することができます。
高解像度RGB画像は、NIRデータにおける対象物の境界部分や特徴をより明確にし、RedEyeシリーズのイメージング性能を補強します。

ColExアダプターはRedEye同様堅牢な作りになっており、産業用途に適しています。
RGBカメラは、IDSやLucidから選択いただけます。Inno-Specによるレンズ選定と精密なアライメントにより最適化されており、高スループット、高フレームレートでの高速データ取得が可能です。
RedEyeによる優れたスペクトルとColExによるカラー分析により、卓越した分光イメージングを実現しています。

事例

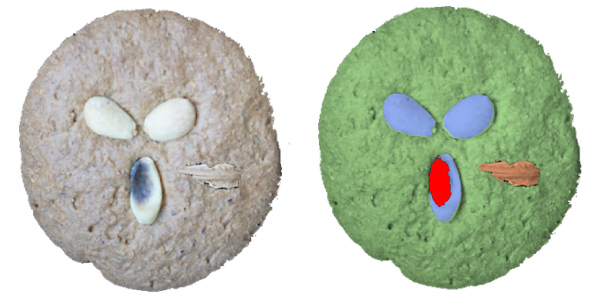

色と材料情報の同期取得による焼き菓子の品質管理
オプション名 ColEx with IDS GV-5240FA ColEx with Lucid Triton ColEx with IDS GV-5270FA
検出器 CMOS with Bayer filter
空間解像度 1280 2064 2048
利用可能なピクセル数 85 ~ 100% , レンズとの組み合わせによる
ピクセルサイズ 5.3μm × 5.3μm 3.45μm × 3.45μm
ビットデプス 10bit 12bit 12bit
フレームレート >340fps
インターフェイス Gigabit Ethernet(GigE Vision standard)
電源供給 12 ~ 24VDC または PoE
動作温度/保管温度 0°C ~ +40°C /-5°C ~ +50°C
アダプタ寸法(L×W×H)
※カメラなし

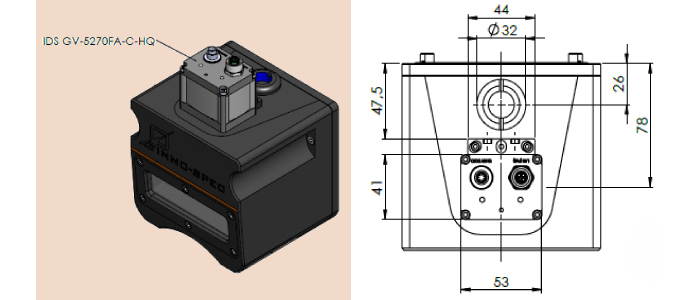

118 × 130 × 126mm 寸法図
RGBカメラ搭載時の高さ H305mm(+53mm) H305mm(+53mm) H158mm(+32mm)
重量 1.5kg
レンズマウント Cマウント
▲タブのトップへ戻る
商品コード(型番) 構成/内容 価格
RedEye 1.7 RedEye 1.7ハイパースペクトルカメラ お問い合わせ
Red Eye 1.7 High Res Red Eye 1.7 High Resハイパースペクトルカメラ お問い合わせ
RedEye 1.9 RedEye 1.9ハイパースペクトルカメラ お問い合わせ
RedEye 2.2 RedEye 2.2ハイパースペクトルカメラ お問い合わせ
ColEx with IDS GV-5240FA ColEx adapter ColExアダプタ IDS GV-5240FA お問い合わせ
ColEx with Lucid Triton ColEx adapter ColExアダプタ Lucid Triton お問い合わせ
ColEx with IDS GV-5270FA ColEx adapter ColExアダプタ IDS GV-5270FA お問い合わせ
light sources 光源(ハロゲンまたはLED) お問い合わせ
Speccer 電動サンプルステージ お問い合わせ
