構成品目
- ３Ｄスキャナー本体
- PoEインジェクター
（入力：90 ~ 264 VAC, 出力:33.6 W, 56 V PoE, IEEE802.3at） - 電源ケーブル＋国別電源プラグ（JP/US/EU/UK）
- M12X-RJ45イーサネットケーブル（５ｍ）
- 計測評価ソフトウェア＆SDK（ダウンロード）
- 商品検索：カテゴリ
- 産業用３Ｄセンサ・システム
- 高速・広範囲３Ｄエリアスキャナー・センサ
- MotionCam-3D
- MotionCam-3D-S+
３Ｄモーションスキャナー
製品名
MotionCam-3D-S+
製品名
MotionCam-3D-S+
リアルタイム・三次元寸法 1349×968×944mm
- 測定エリア1349×968×944mmの範囲（概算）
- リアルタイムで光沢物や黒色など高・低反射率・透過物でも測定可能！
- 200万画素のダイナミック・カラー点群、内蔵GPU処理
- 独自開発のパラレル・ストラクチャー投影技術・特許
- ３Ｄ三次元、モノクロ、カラーデータを取得可能
- エッジがぼやけず歪がない３Ｄデータをセンシング
- 外乱光に影響されず、低ノイズで高精度測定
- IP65＆サーマルキャリブレーション
- 最速40m/秒の移動物でもOK。１秒間に1500万ポイント/秒の処理力
- 計測評価ソフトウェア＆SDK付属
MotionCam-3D-S+ モーション３Ｄスキャナー・カメラは、独自開発のパラレル・ストラクチャー投影技術（特許）とGPUを搭載し、測定エリア1349×968×944mmの範囲で動いている物体をリアルタイムで三次元情報を測定することができます。200万画素のダイナミックなカラー点群（３Ｄ三次元、モノクロ＆カラーデータを取得可能）で、高い光沢物や黒色など低反射率又は透過物でもセンシングが行えます。エッジがぼやけず歪がない３Ｄデータを提供し外乱光に影響されず、低ノイズで高精度測定をカラーで実現しました。
MotionCam-3D-Color-S+（カラーデータ）

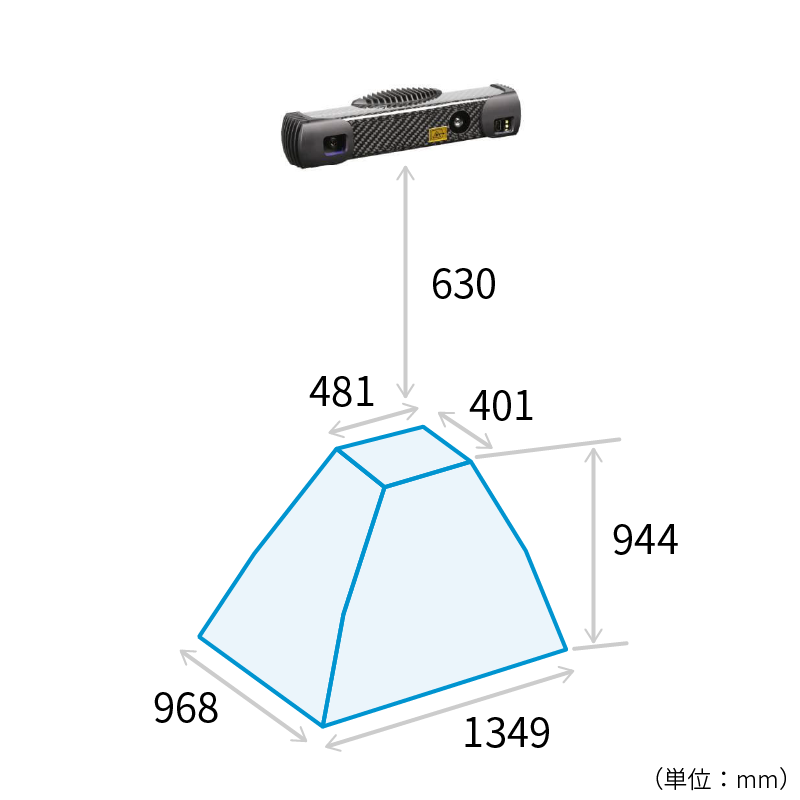

| スキャン範囲 |
|
||||||||
|---|---|---|---|---|---|---|---|---|---|
| ３Ｄスキャン方式 | パラレル・ストラクチャー投影技術（特許） | ||||||||
| 解像度（３Ｄポイントクラウド） | 最大200万画素（1680×1200） | ||||||||
| カラー画像解像度 （３Ｄマッピングデータ） |
200万画素（２Ｄデータは最大800万画素） | ||||||||
| ポイントサイズ | 0.76mm ＠ 90万画素、0.52mm ＠ 200万画素 | ||||||||
| 校正精度（1σ） | < 1.0mm | ||||||||
| T/N（テンポラルノイズ1σ） | < 0.150mm | ||||||||
| デプスマップ解像度 | 1680×1200 | ||||||||
| フレームレート | 20fps（最速） | ||||||||
| データ取り込み時間 | 10ミリ秒 | ||||||||
| 最大オブジェクト/カメラ速度 | 40ｍ/秒 | ||||||||
| データ出力 |
カラー３Ｄ点群（X/Y/Z） モノクロ３Ｄ点群（X/Y/Z） Normals（X/Y/Z） デプスマップ（Z） テクスチャー（輝度・グレースケール） Confidence（推定誤差） |
||||||||
| ３Ｄ点群データ出力形式 | PLY、PTX、TIF、RAW | ||||||||
| 熱設計（本体＆環境） | サーマルスタビライゼーション機能 | ||||||||
| ３Ｄ点群処理能力 | 1500万ポイント/秒 | ||||||||
| レーザークラス | 3R | ||||||||
| 内蔵GPU | NVIDIA PascalTMアーキテクチャ GPU with 256 CUDA コア | ||||||||
| 撮影モード | フリーランモード or トリガーモード（ソフト/ハード） | ||||||||
| インタフェース | GigE（1000BASE-T） | ||||||||
| 電源 | PoE or 24VDC | ||||||||
| ベースライン | 230mm | ||||||||
| 防水防塵 | IP65 | ||||||||
| 使用環境温度 | 0 ～ 40℃ | ||||||||
| 寸法 | 308mm×68mm×85mm | ||||||||
| 重量 | カラー：1000g、モノクロ：950g | ||||||||
| 対応OS | Windows10/11、Linux（Ubuntu18/20/22） | ||||||||
| ソフトウェア | 計測評価ソフトウェア付属 | ||||||||
| SDK | C++ / C# 付属 | ||||||||
| API | ZEBRA、ROS、OpenCV、Halcon、Point Cloud Library（PCL）対応 |
▲タブのトップへ戻る
カラーモデル
モノクロモデル
▲タブのトップへ戻る
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| スキャナー | MotionCam-3D-Color-S+ | 高精度・高速３Ｄリアルタイム・スキャナー（カラーS+） | お問い合わせ |
| MotionCam-3D-S+ | 高精度・高速３Ｄリアルタイム・スキャナー（モノクロS+） | お問い合わせ |
オプション品
| 商品コード（型番） | 構成/内容 | 価格 | |
|---|---|---|---|
| 電源アダプタ | 24V power adapter with M12-A-coded connector | 24V 電源アダプタ M12-A | 30,000円 税込 33,000円 |
| イーサネット ケーブル |
Ethernet cable M12-X-coded / RJ45, PUR - 5m | M12X-RJ45イーサネットケーブル（5m） | 30,000円 税込 33,000円 |
| Ethernet cable M12-X-coded / RJ45, PUR - 10m | M12X-RJ45イーサネットケーブル（10m） | 35,000円 税込 38,500円 |
|
| Ethernet cable M12-X-coded / RJ45, PUR - 15m | M12X-RJ45イーサネットケーブル（15m） | 40,000円 税込 44,000円 |
|
| Ethernet cable M12-X-coded / RJ45, PUR - 20m | M12X-RJ45イーサネットケーブル（20m） | 45,000円 税込 49,500円 |
|
| Hi-Flex Ethernet cable M12-X-coded / RJ45, PUR - 10m | M12X-RJ45イーサネットケーブル （10m、フレックス） |
90,000円 税込 99,000円 |
|
| Hi-Flex Ethernet cable M12-X-coded / RJ45, PUR - 20m | M12X-RJ45イーサネットケーブル （20m、フレックス） |
120,000円 税込 132,000円 |
|
| トリガーケーブル | Power cable M12-A-coded / free end, PUR - 5m | M12-Aトリガーケーブル（5m） | 12,000円 税込 13,200円 |
| Power cable M12-A-coded / free end, PUR - 10m | M12-Aトリガーケーブル（10m） | 20,000円 税込 22,000円 |
|
| Power cable M12-A-coded / free end, PUR - 15m | M12-Aトリガーケーブル（15m） | 25,000円 税込 27,500円 |
|
| Power cable M12-A-coded / free end, PUR - 20m | M12-Aトリガーケーブル（20m） | 35,000円 税込 38,500円 |
|
| Hi-Flex power cable M12-A-coded / free end, PUR - 10m | M12-Aトリガーケーブル（10m、フレックス） | 40,000円 税込 44,000円 |
|
| Hi-Flex power cable M12-A-coded / free end, PUR - 20m | M12-Aトリガーケーブル（20m、フレックス） | 50,000円 税込 55,000円 |
|
| マウント | L shape mounting plate | マウントプレート（L字） | 10,000円 税込 11,000円 |
| Robotic Mount for Flanges D31.5, D50, D63 | ロボットアーム用マウントフランジ （D31.5, D50, D63） |
60,000円 税込 66,000円 |
|
| ビジョンシステム | Bin Picking Studio | ビンピッキング用ソフトウェア ＋ビジョンコントローラ |
お問い合わせ |
| Locator Studio | ロケーション用ソフトウェア ＋ビジョンコントローラ |
お問い合わせ | |
| ビジョンシステム （有償モジュール） |
AnyPick module for Boxes (Depalletization) | デパレタイズ用モジュール （Bin Picking / Locator Studio用） |
お問い合わせ |
| LayerPick module (Delayering) | ディレイヤー用モジュール （Locator Studio用） |
お問い合わせ | |
| MultiView module | マルチビュー用モジュール （Bin Picking / Locator Studio用） |
お問い合わせ | |
| ソフトウェア | Photoneo 3D Meshing | ３Ｄメッシュモデル作成ソフトウェア | お問い合わせ |
